ברכת רותחים חום-העברת שיפור על גלילי משטחים עם דפוסי רטיבים היברידיים

Published: April 10, 2017 doi: 10.3791/55387
Automatic Translation
*1, *1, 1
1Department of Mechanical Engineering, National Taiwan University
* These authors contributed equally

Summary

ברכה-רותחים חומים-העברת ניסויים בוצעו כדי לבחון את ההשפעות של דפוסי רטיבים היברידיים על מקדם העברת חום (HTC). הפרמטרים של חקירה הם מספר interlines ואת נטיית הדפוס של משטח רטיבים השונה.

Introduction

אש גבוהה שטף מזין מערכת אספקת קירור בטווח של 10-10 5 W / סנטימטר 2 נדרש בתחומי המתעוררים של אלקטרוניקה, הגנה, אוויוניקה, ופיתוח מתקן גרעיני. קירור קונבנציונלי עם אוויר אינו מספיק עבור יישומים אלה בשל מקדם תרמי הנמוך (HTC) עבור שני תנאים חופשיים ואלצה-הסעה. טכניקות קירור השלב מבוסס השינוי, כגון רתיחת ברכה וזרימה רותחת, הם טובות מספיק כדי להסיר ונתיבים חומים גבוהים על סדר 10 - 1000 W / הסנטימטר 2 1. מאחר שתהליך שני שלבים-העברת חום הוא בידוד תרמי, טמפרטורת המכשיר המקוררת היא כמעט קבועה על פני השטח שלה. בשל הווריאציה הזניחה של הטמפרטורה על פני השטח, את ההלם התרמי של המכשיר יכול להתבטל. עם זאת, הפרמטר המגביל העיקרי רותח-העברת חום הוא שטף החום הקריטי (CHF), אשר גורם לעלייה חריגה בטמפרטורה 2

בעשורים האחרונים, מחקר מקיף בוצע כדי לשפר את CHF באמצעות שינוי פני שטח, nanofluids, וציפויי משטח 3, 4, 5, 6, 7, 8, 9, 10, 11. בין השיטות השונות, ציפויי שטח נמצאים להיות השיטה הטובה ביותר לשפר את CHF בשל הגידול הניכר פני השטח. ציפוי וציור בדרך כלל להגדיל את העברת החום על ידי פעולת סנפיר, תופעות נקבוביות, משטח יכולת רטיבות 12. יכולת רטיבות משטח משחק תפקיד משמעותי רותחים-העברת חום. מחקרים קודמים הראו כי בתנאים חומים-שטף תחתונים, את המשטח ההידרופובי מציג HTC טוב יותר בשל ההתגרענות מוקדם. עם זאת, בשטף חום גבוה, הניתוק של הבועות הנוצרות איטי בשל הזיקה הנמוכה של מים לכיוון המשטח. זה מוביל לגיבוש בועת התוצאה הוא נמוך 3 CHF. מצד השני, משטח הידרופילי מייצר CHF גבוה, בגלל הניתוק המהיר של בועות הנוצרות, אבל זה נותן HTC נמוך ב ונתיבים חומים נמוכים, בשל עיכוב התגרענות בועת 13.

המבנים ההיברידיים להראות שיפור מדהים רותח חומה-העברה ולתמיד והנתיבים החומים בשל ההשפעה המשולבת של הידרופוביות hydrophilicity 14, 15, 16. הסו ואח. משטח רטיבים הטרוגנית המיוצר על ידי ציפוי סופר-הידרופילי Si חלקיקים על משטח נחושת רעול פנים. הם השיגו יחסי יכולת רטיבות שונים על ידי שינוי זמן הציפוי. תחילתה של רתיחה התרחשה מוקדם יותר על משטחים הטרוגנית בהשוואה hמשטח omogeneous, אשר הקטין את הקיר באופן משמעותי superheat 17. ג'ו ואח. מחקרים שנערכו רותחים חומים-העברת nucleate על משטחי הרטבה הידרופילי, הידרופובי, ו הטרוגנית. משטח ההרטבה הטרוגנית שהורכב נקודות בדוגמת הידרופובי על המשטח הידרופילי. הם קיבלו HTCs גבוה ואותו פרנק שוויצרי עבור פני השטח הטרוגנית לעומת משטח הידרופילי. שיפור רותח-העברת חום תלוי ישירות על מספר הנקודות על פני השטח ועל תנאי הרתיחה 18.

במחקר זה, דפוסי רטיבים היברידיים ציריים יוצרו על משטח נחושת גלילי באמצעות טכניקת ציפוי לטבול. ברכה-רותח מחקרים חומים-העברה נערכה על מנת לקבוע את ההשפעות של המספר interlines ושל הכיוון של דפוס רטיבים ההיברידי. שטף חום רתיחה, HTC, ודינמיקת בועה נותחו על מצעים מצופים מכל ואנחנומחדש לעומת המצע נחושת.

Subscription Required. Please recommend JoVE to your librarian.

Protocol

1. הכנת המשטחים השתנו

  1. ידני למרק את חתיכת המבחן (צילינדר נחושת חלול באורך 40 מ"מ (L), בקוטר חיצוני 25 מ"מ (ד טו), לבין בקוטר פנימי 18 מ"מ (i ד)) עבור 15 דקות באמצעות שמיר # 2000 עיתון. נקה את המשטח המלוטש ידי שטיפה עם אצטון ואחריו מי DI.
  2. מניח את חתיכת מבחן המלוטשת בתנור במשך 2 h בטמפרטורה קבועה של C ° 120.
  3. כן פתרון ננו-חלקיקי סופר-הידרופילי SiO 2 באמצעות השלבים הבאים.
    1. כן פתרון על ידי ערבוב 1: 4 יחסים טוחנים של silane tetraethoxy ומי DI. להוסיף 2 טיפות של 37% מרוכזים HCl לפתרון ומערבבים במשך 2 h.
    2. הפוך B פתרון על ידי ערבוב של 1: יחס 3 טוחנת של אתנול ומים DI.
    3. מערבבים 1 מ"ל של פתרון 80 מ"ל של B פתרון ומערבבים במשך 2 h.
    4. להוסיף 32 גרם של חלקיקי 2 SiO (בקוטר 40 ננומטר) אל solu המוכןtion ומערבבים במשך 1 h.
  4. לטבול את חתיכת מבחן בתמיסה מוכנה באמצעות מנגנון ציפוי-לטבול במהירות של 5 מ"מ / דקה. שמור את חתיכת מבחן מצופה בתנור על 120 מעלות צלזיוס למשך 1 שעה.
  5. כן 2, 4, ו 8 דפוסים היברידיים interlined עם נטיות שונות לאורך הכיוון הצירי (כפי שמוצג באיור 1) באמצעות השלבים הבאים.
    1. להסוות את האזור להיות ללא ציפוי באמצעות סרט בידוד בהתאם למספר הנדרש של interlines עם הכיוון הנכון (עבור השטח 2-לבטן לבעלי נטייה 0 °, להתאים interlines במרכז ואזור הסופר-הידרופילי (אזור המיועד לציפוי) על בצד העליון. מצד שני, עבור האוריינטציה 90 °, להתאים לבטן אחד בראש אחר בתחתית ועל הכיוון 180 מעלות, לכוון אזור הסופר-הידרופילי בתחתית ואת interlines במרכז. בדומה לכך, להתאים את עמדה של משטחי interlined 4, 8 עם o השונהrientation כפי שמוצג באיור 1).
    2. לטבול את חתיכת מבחן הרעולה פנים בתמיסה המוכנה באמצעות מנגנון ציפוי לטבול, לטבול בכל מהירות עליית טבילה גבוהה בכל מהירות איטית של 5 מ"מ / דקה. שמור את חתיכת מבחן מצופה בתנור על 120 מעלות צלזיוס למשך 1 שעה.
    3. הסר את סרט הבידוד מהאזור הרעול הפנים כדי להשיג את המספר הדרוש של interlines עם הכיוון הנכון.

איור 1

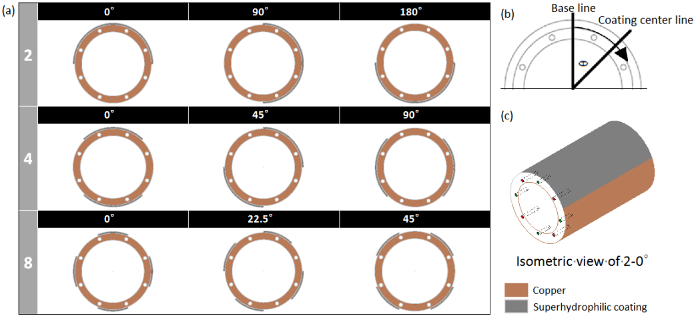

איור 1. מבחר משטחי Interlined שונים. (א) סכמטי של משטחי interlined שונים עם נטיות שונות. יחס השטח של משטח נחושת רגיל משטח סופר-הידרופילי הוא 1: 1 בכל התנאי. (ב) אורינטציה קריטריונים לבחירה. (ג) צפה איזומטרי של משטח ° זווית אוריינטציה 2 לבטן 0. אורינטציה נבחרה הזווית בין קו הבסיס והציפוימרכז קו של דפוס הידרופילי הראשון מהצד העליון וזה נמדד בכיוון השעון. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

2. נוהל ניסיוני

  1. באמצעות סרט בידוד, לתקן צינור זכוכית אחד בכל בסיס עגול של חתיכת מבחן מצופה.
  2. אופקי לתקן הרכבה זו לתא 140- 140- x x 160 מ"מ (כפי שמוצג באיור 2) באמצעות הדבק סיליקון פי למצב הרצוי של interlines.
  3. מניחים בקוטר 550-W, 18 מ"מ, ו 40 מחמם מחסנית-ארוך מ"מ עם שכבה דקה של ממרח תרמית על האזור ההיקפי לתוך החור של חתיכת מבחן.
  4. חברו את דוד מחסנית כדי זרם ישיר (DC) יחידת אספקת החשמל.
  5. צמדי T-סוג מקום לתוך 8 חורי 1 המ"מ-ברווחים שווים, עם מעמקים חלופיים של 5 מ"מ ו 7 מ"מ כפי שמוצגים באיור3 ולחבר אותם אל לוגר נתונים.
  6. הכנס ולתקן גלאי טמפרטורה התנגדות (RTD), מעבה ריפלוקס, וכן דוד עזר בתוך המשבצות על המכסה העליון. תקן אותם מעל התא הרותח.
  7. מלאו 1400 מ"ל מים DI לתוך תא-רותחים הבריכה.
  8. חברו את מעבה ריפלוקס כדי בתא הקירור שמתוחזק על C ° 5.
  9. לפני הניסוי, במרץ להרתיח את המים DI בתא-רותחים הבריכה למשך 30 דקות באמצעות מחמם עזר.
  10. שמור על מי DI על מצב הרתיחה הרוויה באמצעות מחמם העזר. לאחר מכן, לעבור על אספקת החשמל ולתת זרם ראשוני של 0.1 A.
  11. מתן 2 דקות כדי להגיע למצב יציב. ואז, להגביר את הזרם החשמלי בקפיצות של 0.3 A.
  12. רשום את הטמפרטורה בכל קלט כוח באמצעות לוגר נתונים. משך הניסוי עד זרם מרבי של 4 א 'הגיע. בינתיים, להקליט את F דינמיקת הבועה או כל קלט כוח באמצעות מצלמת CCD להציב מול התא רותח-הברכה, אשר התמקדה חתיכת המבחן.

איור 2

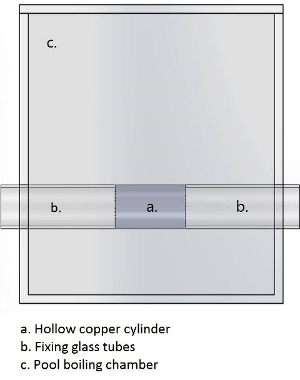

איור 2. סכמטי של לשכת ברכה הרותחת. צינורות זכוכית מחוברים משני צידי גליל הנחושת החלול עם רסק סיליקון. זו תוקנה לתא רותחים הבריכה עם רסק סיליקון. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

איור 3

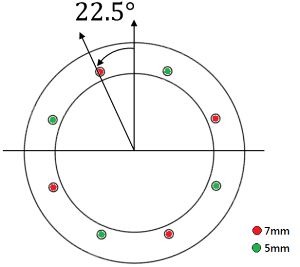

איור 3. תרמי מיצוב. 8 צמדים ממוקמים בתוך החורים בקוטר 1 מ"מ circumferentially במקום מבחן האחר חלק בקוטר של 20 מ"מ. מצולות חורים בקוטר 1 מ"מ חלופי שתוקנו ב 5 מ"מ ו 7 מ"מ בהתאמה./files/ftp_upload/55387/55387fig3large.jpg" target = '_ blank'> אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

3. הפחתת נתונים

  1. חשב את קלט חום (Q) באמצעות המשוואה הבאה 19
    Q = אני V (1)
    הערה: אני ו- V הוא נוכחי קלט אמפר והמתח בוולטים, בהתאמה.
  2. הערך את איבוד חום (הפסד Q) משני משטחי הצד באמצעות הנוסחה 19:
    משוואה 2 (2)
    הערה: K הוא מוליכות תרמית של נחושת; T 7 מ"מ ו- T 5 מ"מימ הם הערכים הממוצעים של הטמפרטורה בעומקים של 7 מ"מ ו 5 מ"מ, בהתאמה; Δx (2 מ"מ) הוא ההבדל בין המעמקים; ו
    2B משוואה הוא חתך באזור של p המבחן iece.
  3. קבע את שטף חום (q "") באמצעות הנוסחה הבאה 19:
    משוואה 3 (3)
    הערה: A = π ד o L הוא האזור ההיקפי של חתיכת מבחן.
  4. חשבתי את superheat הקיר (באמצעות המשוואה הבאה 19:
    משוואה 4 (4)
    הערה: m T הוא הממוצע של מ"מ T 7 ו- T 5 מ"מ, הוא אורך הקטע מבחן, R o (12.5 מ"מ) הרדיוס החיצוני של היצירה הבדיקה, r m (10 מ"מ) רדיוס חתיכת מבחן בבית מדידת חורים, ו- T ישב היא הטמפרטורה הרוויה של מי DI כפי שמוצג באיור 4.
  5. חשב את HTC (α) באמצעות הנוסחה הבאה 19:
    pload / 55,387 / 55387eq5.jpg"/> (5)

איור 4

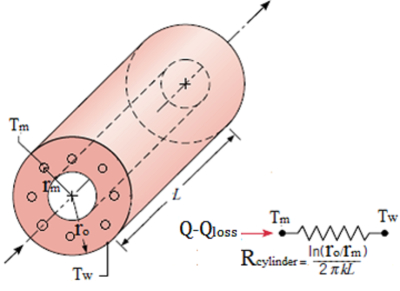

סכמטי באיור 4. ניתוח טמפרטורה סטריט. הטמפרטורה וול מחושב לפי הטמפרטורה הממוצעת הנמדדת והתנגדות תרמית גלילי ידוע. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

Subscription Required. Please recommend JoVE to your librarian.

Representative Results

ברכה-רותחים חומים-העברת ניסויים נערכו על משטח גלילי היברידי רטיבים באמצעות הגדרת ניסוי סכמטי אשר מוצג באיור 5. ההליך הניסיוני-רותח הברכה הסביר בשלב 2 של הסעיף בפרוטוקול בוצע בהצלחה בזמן שהוא חוקר את ההשפעה של המספר interlines ושל הכיוון של הדפוס ההיברידי רטיבים על הביצועים רותחים-ברכה. ההופעות רותחות הברכה של המשטחים השונים שטופל היו מיוצגות במונחים של גרפים: שטף החום מול superheat הקיר ואת HTC מול שטף החום.

כדי לאמת את הגדרת הניסוי, בריכת רותחים תוצאות העברת חום ניסיוני של משטח נחושת רגיל הושוו עם קורלציה תיאורטי שחוזה קורנוול יוסטון ב 1994 20, כמוצג equati הבאיםעַל:

משוואה 6 (6)

כאשר N u הוא מספר Nusselt; A = 9.7p ג 0.5, עם ג p = 221.2 בר; F (p) = 1.8p r 0.17 + 4P r 1.2 + 10p r 10, עם p r = p / p C ו- p = 1.013 הבר; Re b הוא מספר רתיחת ריינולדס מחושב באמצעות 7 משוואה, ויחסי הציבור הוא מספר Prandtl.

משוואה 7 (7)

כאשר q "" הוא שטף החום, D הוא הקוטר החיצוני של יצירת הבדיקה, מיקרון F הוא DYNצמיגות Amic, ו h FG הוא החום הכמוס של עיבוי אדי בטמפרטורת הרוויה.
מספר Nusselt ניסיוני מחושבת באמצעות הנוסחה הבאה:

משוואה 8 (8)

איפה α הוא F HTC ו- k הן מוליכות התרמית של הנוזלים עובדים.

איור 6 מראה את גרף האימות. מספר Nusselt ניסיוני הוא כמעט זהה למספר התיאורטי קורלציה Nusselt עבור מספר ריינולדס בפרט.

ודאות ניסיונית של שטף החום מחושב, חום סופר הקיר ואת HTC חושבה באמצעות קליין ו McClintn שיטה 21. בִּלתִיודאות שטף חום, חום סופר הקיר ואת HTC נאמדו בטווח ± 15.3%, ± 1.7%, ± 15.5% בהתאמה.

איור 5
איור 5. סכמטי של הגדרת הניסוי. הגדרת הניסוי להשתמש כדי לחקור את מופעי רותחים-ברכה. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

איור 6
אימות איור 6. של הגדרת הניסוי. השוואה בין התוצאות הנוכחיות ואת המתאם שדווח על ידי קורנוול יוסטון 16 ב סולם לוגריתמים. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו. >

איור 7 (א) מציג עקומות רותחי ברכה של המשטח נחושת הרגיל, משטח סופר-הידרופילי מלא, ומשטחים היברידיים עם מספרים שונים של interlines לבעלי נטייה 0 o. העקומה הרותחת-הברכה הושגה על ידי התוויית הגרף של שטף החום מול superheat הקיר. שטף חום הקיר superheat חושב באמצעות משוואות 3 ו 4, בהתאמה. משמרת שמאלה בעיקול ברכה-הרתיחה הושגה על המשטח 8-לבטן, ואילו המשטחים 2 ו 4-לבטן הראו ערכים דומים כמעט. איור 7 (ב) מראה את הגרף של HTC מול שטף החום של משטחים שונים. את HTC מחושב באמצעות משוואה 5. HTCs של משטחים שונים הושווה, ואת המשטח 8-לבטן הראה את הערך הגבוה ביותר, ואילו שטח הסופר-הידרופילי הומוגנית הראה את הערך הנמוך ביותר.

ve_content" FO: keep-together.within-page = '1'> אתרי התגרענות בועה של המשטחים השונים נרשמו באמצעות מצלמת CCD איור 8 מציינים כי מספר הבועות על פני שטח הסופר-הידרופילי המלא הוא הנמוך ביותר, ועם. להגדיל את מספר interlines, בועות נמצאו גם להגדיל.

הופעת ברכה-הרתיחה של 2, 4, ו 8-interlined משטחים עם נטיות שונות מוצגות איורי 9 ו 10. כפי לעומת עקומת רותחים הבריכה של 0 ° להתמצאות, 180 ° הנטייה הראה תזוזה ימינה. במקרה של 2-interlined משטחים עם דרגות שונות של אוריינטציה הזוויתי, האוריינטציה 0 ° הראו ביצועים טובים יותר רותחים. 4 ו-interlined 8 משטחים נתן שיפור המרבי שלהם אוריינטציות של 90 מעלות ו 45 מעלות, בהתאמה. במקרים אלה, העמדות של פני שטח הסופר-הידרופיליהים היה בדיוק מעל interlines lowermost. איור 11 מציג את הופעות ברכה-רתיחת מיטב interlines השונה. עם גידול מספר לבטן, את HTCs נמצא לשפר.

איור 7
איור 7. ביצועים רותחים בריכה לבעלי נטייה 0 °. (א) רתיחה עקומה עבור המשטחים השונים. (ב) גרף של HTC מול שטף החום. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

הספרה 8
איור 8. תמונות של התגרענות בועה. (א) משטח רגיל. (ב) משטח סופר-הידרופילי. (ג) משטח 2-interlined.(ד) משטח 4-interlined. (ה) משטח 8-interlined. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

איור 9
איור 9. השפעת האוריינטציה על עקומת רותחים-הבריכה. ברכה-רתיחה עקומה של (א) משטח 2-interlined, (ב) משטח 4-interlined, ו (ג) משטח 8-interlined עם נטיות שונות. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

איור 10
איור 10. השפעת האוריינטציה על HTC לעומת שהואב שטף. את HTC לעומת גרף שטף חום של (א) משטח 2-interlined, (ב) משטח 4-interlined, ו (ג) משטח 8-interlined עם נטיות שונות. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

איור 11
השוואת איור 11. של הופעות ברכה-רתיחה הטובה. (א) רתיחה עקומה עבור המשטחים השונים. (ב) גרף של HTC הרתיחה מול שטף החום. אנא לחץ כאן כדי להציג גרסה גדולה יותר של דמות זו.

Subscription Required. Please recommend JoVE to your librarian.

Materials

Name Company Catalog Number Comments
Deionized water
Silica nanopowder,40 nm UniRegion Bio-Tech 60676860
Ethanol ECHO Chemical co. Ltd 64175
Hydrochloric acid SHOWA Chemical co. Ltd. 7647010
Tetraethoxysilane SHOWA Chemical co. Ltd. 78104
Acetone UNI-ONWARD CORP. 67641
Cartridge Heater Chung Shun Heater & Instrument Co, Ltd.
Pyrex glass  Automotive Glass service , Taiwan
Ordinary toughened glass Automotive Glass service , Taiwan
Thermal paste Electrolube EG-30
Insulation Tape Chuan Chi Trading Co. Ltd Kapton Tape
Sandpaper Chuan Chi Trading Co. Ltd #2000
Heating furnace Chung Chuan Hong Sen HS-101
Electronic scales A&D co. Ltd GX400
Ultrasonic cleaner Bransonic Bransonic 3510
Magnet stirrer Yellow line MST D S1
Data logger  Yokogawa MX-100
CCD camera JVC LY35862-001A
Silicon paste Permatex 599BR
Power supply Gwinstek GPR-20H50D
Teflon tape  Chuan Chi Trading Co. Ltd CS170000
Contact Angle Goniometer Sindatek Model 100SB
Auxiliary Heater Chuan Chi Trading Co. Ltd
T- type thermocouples Chuan Chi Trading Co. Ltd
Reflux Condenser  Chuan Chi Trading Co. Ltd
Fiber glass Professional Plastics, Taiwan

DOWNLOAD MATERIALS LIST

References

  1. Putsch, G. Thermal challenges in the next generation of supercomputers. Proc. CoolCon MEECC Conference. , 1-83 (2005).
  2. Phan, H. T., Caney, N., Marty, P., Colasson, S., Gavillet, J. Surface wettability control by nanocoating: The effect on pool boiling heat transfer and nucleation mechanism. Int. J. Heat and Mass Transfer. 52, 5459-5471 (2009).
  3. Barber, J., Brutin, D., Tadrist, L. A review on boiling heat transfer enhancement with nanofluids. Nanoscale Res. Lett. 6 (1), 280 (2011).
  4. Kim, S. J., Bang, I. C., Buongiorno, J., Hu, L. W. Effects of nanoparticle deposition on surface wettability influencing boiling heat transfer in nanofluids. Appl. Phys. Lett. 89, 153107 (2006).
  5. Berenson, P. J. Experiments on pool-boiling heat transfer. Int. J. Heat Mass Transfer. 5 (10), 985-999 (1962).
  6. You, S. M., Simon, T. W., Bar-Cohen, A. A technique for enhancing boiling heat transfer with application to cooling of electronic equipment. IEEE Trans. Compon. Hybrids Manuf. Tech. 15 (5), 823-831 (1992).
  7. Li, C., Peterson, G. P. Parametric study of pool boiling on horizontal highly conductive microporous coated surfaces. J. Heat Transfer. 129 (11), 1465-1475 (2007).
  8. Trisaksri, V., Wongwises, S. Critical review of heat transfer characteristics of nanofluids. Renew. Sust. Energy Rev. 11 (3), 512-523 (2007).
  9. Trisaksri, V., Wongwises, S. Nucleate Pool Boiling Heat Transfer of TiO2-R141b nanofluids. Int. J. Heat Mass Transfer. 52 (5-6), 1582-1588 (2009).
  10. Suriyawong, A., Wongwises, S. Nucleate pool boiling heat transfer characteristics of TiO2- water nanofluids at very low concentrations. Exp. Therm. Fluid Sci. 34 (8), 992-999 (2010).
  11. Suriyawong, A., Dalkilic, A. S., Wongwises, S. Nucleate Pool Boiling Heat Transfer Correlation for TiO2-Water Nanofluids. J. ASTM Int. 9 (5), 1-12 (2012).
  12. Sarangi, S., Weibel, J. A., Garimella, S. V. Effect of particle size on surface-coating enhancement of pool boiling heat transfer. Int. J. Heat Mass Transfer. 81, 103-113 (2015).
  13. Kumar, C. S. S., Suresh, S., Kumar, M. C. S., Gopi, V. Effect of surfactant addition on hydrophilicity of ZnO-Al2O3 composite and enhancement of flow boiling heat transfer. Exp. Therm. Fluid Sci. 70, 325-334 (2016).
  14. Takata, Y., Hidaka, S., Uraguchi, T. Boiling feature on a super water-repellent surface. Heat Transfer Eng. 27 (8), 25-30 (2006).
  15. Takata, Y., Hidaka, S., Masuda, M., Ito, T. Pool boiling on a super hydrophilic surface. Int. J. Energy Res. 27 (2), 111-119 (2003).
  16. Takata, Y., Hidaka, S., Kohno, M. Enhanced nucleate boiling by super hydrophobic coating with checkered and spotted patterns. International Conference on Boiling Heat Transfer. , Spoleto. (2006).
  17. Hsu, C. C., Chiu, W. C., Kuo, L. S., Chen, P. H. Reversed boiling curve phenomenon on surfaces with interlaced wettability. AIP Advances. 4, 107110 (2014).
  18. Jo, H., Ahn, H. S., Kang, S. H., Kim, M. H. A study of nucleate boiling heat transfer on hydrophilic, hydrophobic and heterogeneous wetting surface. Int. J. Heat Mass Transfer. 54 (25-26), 5643-5652 (2011).
  19. Mehta, J. S., Kandlikar, S. G. Pool boiling heat transfer enhancement over cylindrical tubes with water at atmospheric pressure, Part I: Experimental results for circumferential rectangular open microchannels. Int. J. Heat Mass Transfer. 64, 1205-1215 (2013).
  20. Cornwell, K., Houston, S. D. Nucleate Pool Boiling on Horizontal Tubes - a Convection-Based Correlation. Int. J. Heat Mass Transfer. 37, Suppl 1. 303-309 (1994).
  21. Holman, J. P. Experimental Methods for Engineers. , 7th ed, Tata McGraw Hill Education Private Limited. (2007).
