Inserimento di una sonda con ago laser Doppler: una tecnica per la quantificazione in tempo reale del flusso sanguigno all'interno del midollo spinale in un modello suino

Abstract

Fonte: Behem, C. R. et al., Valutazione in tempo reale della microperfusione del midollo spinale in un modello suino di ischemia/riperfusione. J. Vis. Exp. (2020).

Questo video mostra il posizionamento di una sonda laser Doppler nel midollo spinale di un modello suino. Questo aiuta nella quantificazione continua dell'afflusso di sangue al midollo spinale, una valutazione importante nelle lesioni del midollo spinale.

Protocollo

Tutte le procedure che coinvolgono modelli animali sono state esaminate dal comitato istituzionale locale per la cura degli animali e dal comitato di revisione veterinaria JoVE.

1. Posizionamento della sonda

1. Posizionare il maiale anestetizzato e ventilato in posizione laterale destra e flettere la schiena dell'animale per allargare lo spazio tra le vertebre.
2. Esporre chirurgicamente l'area paravertebrale per la preparazione dei processi spinosi e degli archi vertebrali (Figura 1A).
3. Posizionare un catetere venoso periferico vascolare da 14 G paramediano nel midollo spinale a livello della vertebra toracica (Th) 13/14 o della vertebra lombare (L) 1/2 tra due archi vertebrali (Figura 1B).
4. Rimuovere l'ago, inserire la sonda dell'ago laser/Doppler sopra il catetere venoso (Figura 1C) e testare la qualità del segnale collegandolo all'hardware e al software designati. Assicurarsi che ci sia un segnale stabile con pulsatilità moderata.
5. Fissare con cura la sonda con punti di sutura (Figura 1D) e utilizzare un'imbottitura per evitare la lussazione o l'attorcigliamento della sonda.

Risultati

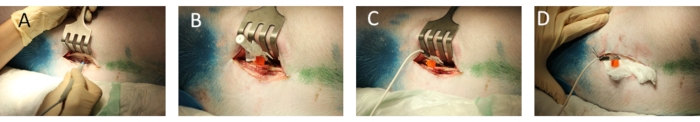

Figura 1: Posizionamento di una sonda laser/Doppler nel midollo spinale. (A) Esposizione chirurgica delle strutture vertebrali. (B) Puntura del midollo spinale mediante un catetere venoso. (C) Inserimento della sonda dell'ago dopo la rimozione dell'ago dell'intarsio. (D) Fissaggio della sonda ad ago.

Materiali

Elenco dei materiali utilizzati in questo articolo

Nome	Azienda	Numero di catalogo	Commenti
Delta dell'Infinito	Dräger Medical, Lubecca, Germania		Hardware di monitoraggio di base
Hemo dell'infinito	Dräger Medical, Lubecca, Germania		Hardware di base per il monitoraggio della pressione e la termodiluizione polmonare
LabChart Pro	ADInstruments Ltd., Oxford, Regno Unito	v8.1.16	per laser-Doppler sincronico, pressione sanguigna, ECG e acquisizione del flusso sanguigno
ormeggio VMS LDF	strumenti di moor, Devon, Regno Unito		Hardware Laser-Doppler designato
ormeggiare VMS Research Software	strumenti di moor, Devon, Regno Unito		Software Laser-Doppler designato
PiCCO 2, versione scientifica	Getinge AB, Göteborg, Svezia	v. 6.0	Monitoraggio della pressione arteriosa e transcardiopolmonare Hardware e software
Laboratorio di potenza	ADInstruments Ltd., Oxford, Regno Unito	PL 3516	Laser-Doppler sincronico, pressione sanguigna, ECG e hardware per l'acquisizione del flusso sanguigno
Amplificatore QuadBridgeAmp	ADInstruments Ltd., Oxford, Regno Unito	FE 224	Amplificatore a ponte a quattro canali per laser-Doppler e acquisizione invasiva della pressione arteriosa
Sistema di riscaldamento Twinwarm	Moeck & Moeck GmbH, Amburgo, Germania	12TW921DE	Sistema di riscaldamento
Sonda VP 3, lunghezza 8 mm (prodotta singolarmente)	strumenti di moor, Devon, Regno Unito		Sonda laser-Doppler
Zeus	Dräger Medical, Lubecca, Germania		Macchina per anestesia
