Per dimostrare chiaramente l'uso efficace del protocollo HTS e identificare i risultati "positivi" di successo, è stato stabilito il modello come mostrato nella Figura 3A. Nello studio rappresentativo, c'erano due gruppi: No Stretch Control (n = 6) e Mechanical Stretch HTS group (n = 6) in cui livelli di sforzo meccanico simili a quelli umani sono stati indotti attraverso l'incisione per generare un HTS, come mostrato nella Figura 3B, C. Nell'ambito del piano sperimentale riportato nella Figura 3A-C, è stata scattata una fotografia grossolana della cicatrice ai POD 5, 9, 15 e 19. Le cicatrici sono state tracciate con ImageJ e analizzate per la larghezza media delle cicatrici nei diversi punti temporali (Figura 3D). Le larghezze medie delle cicatrici sono state rappresentate graficamente in funzione del tempo e tra i gruppi nella Figura 3E. Dopo l'applicazione della deformazione meccanica al POD 5, dove le cicatrici non erano significativamente diverse tra lo Stretch e il Control, il Stretch Group ha mostrato cicatrici significativamente più larghe rispetto al Control, raggiungendo una larghezza di picco di 0,99 mm al POD 9 (p = 0,045). Questa larghezza della cicatrice significativamente maggiore rispetto al controllo è continuata a POD 15 (p = 0,043) e 19 (p = 0,045). Si consiglia di scattare fotografie grossolane solo nei giorni in cui il dispositivo HTS deve essere rimosso (ad esempio, il dispositivo HTS ha raggiunto la massima espansione e deve essere riattaccato o durante l'espianto) poiché il dispositivo blocca la corretta fotografia della cicatrice. In questo protocollo, le immagini e le analisi della larghezza della cicatrice in più punti temporali forniscono una visione più chiara della progressione della ferita del modello per il lettore.
L'analisi del tessuto HTS può essere eseguita in diversi modi, come la colorazione IHC per i marcatori fibrotici, la colorazione H&E e Trichrome per esaminare le aree cicatriziali istologiche, la colorazione rosso picrosirius per valutare l'architettura del collagene delle cicatrici e altri metodi per l'analisi delle ferite, tutti utilizzati storicamente dal laboratorio6, 8,21,24,25,27,28 (Figura 4). La Figura 4 mostra le caratteristiche istologiche del tessuto HTS, come il tessuto cicatriziale rialzato (Figura 4A), la perdita delle strutture annessiali e dei follicoli piliferi (Figura 4B), l'allineamento delle fibre di collagene nella direzione del carico meccanico (Figura 4C) e le spirali di collagene (Figura 4F). La Figura 4 mostra anche la colorazione immunoistochimica della densità dei mastociti e della vascolarizzazione dell'HTS murino e la confronta con il tessuto HTS umano (Figura 4D, E, G, H). Inoltre, l'analisi della cicatrice HTS può essere eseguita con l'analisi di singole cellule se il tessuto viene raccolto, preparato e portato in un nucleo bioinformatico immediatamente dopo l'escissione.

Figura 1: Preparazione del dispositivo HTS e del dorso del topo. (A) Processo di modifica di un espansore palatale di 13 mm per creare il dispositivo HTS, (1) che mostra la struttura iniziale dell'espansore, (2) flessione dei bracci di 90° verso l'alto per la parte superiore dei bracci e verso il basso per i bracci inferiori quando il dispositivo è piatto, (3) risultato della flessione iniziale, dove i bracci sono ora perfettamente paralleli con il corpo del dispositivo, (4) piegatura dei bracci per formare il dispositivo finale con misurazioni; I bracci devono essere piegati di 90° nella pagina come si vede nel (5) dispositivo finale. (B) Il dispositivo HTS completamente assemblato da varie angolazioni, sia non esteso che esteso. (C) Passaggi sequenziali per la preparazione del dorso del topo: (1) stato iniziale con il pelo, (2) dopo la rasatura e (3) dopo l'applicazione della pasta depilatoria. (D) Procedura per la creazione dell'incisione dorsale: (1) contrassegnare il sito di incisione con una linea guida di 2 cm, (2) praticare l'incisione, (3) suturare la ferita, (4) applicare la garza Telfa e (5) fissarla con una medicazione adesiva. (E) Fotografia grossolana dell'(1) incisione e (2) dopo la sutura dell'incisione chiusa. Abbreviazione: HTS = cicatrici ipertrofiche. Clicca qui per visualizzare una versione più grande di questa figura.

Figura 2: Posizionamento e allungamento del dispositivo HTS. (A) Illustrazione del corretto posizionamento del dispositivo HTS sul dorso del topo, garantendo il corretto allineamento con il sito di incisione. L'immagine a sinistra mostra il posizionamento del dispositivo visto da una posizione posteriore. L'immagine a destra mostra il posizionamento del dispositivo visto lateralmente. (B) Illustrazione dell'attacco del dispositivo HTS: (1) posizionamento iniziale, (2) posizione delle suture, (3) posizione delle graffette cutanee. (C) Dimostrazione dell'allungamento del dispositivo HTS con la chiave del dispositivo HTS etichettata: (1) configurazione iniziale, (2) applicazione della tensione, (3) lo stato espanso finale progettato per applicare una deformazione meccanica costante attraverso l'incisione di guarigione per promuovere la formazione di cicatrici ipertrofiche, 2 mm di espansione applicati. (D) Fotografia grossolana dell'applicazione della tensione al dispositivo HTS, con la chiave del dispositivo HTS etichettata. (E) Fotografia grossolana del topo completamente bendato. Abbreviazione: HTS = cicatrici ipertrofiche. Clicca qui per visualizzare una versione più grande di questa figura.

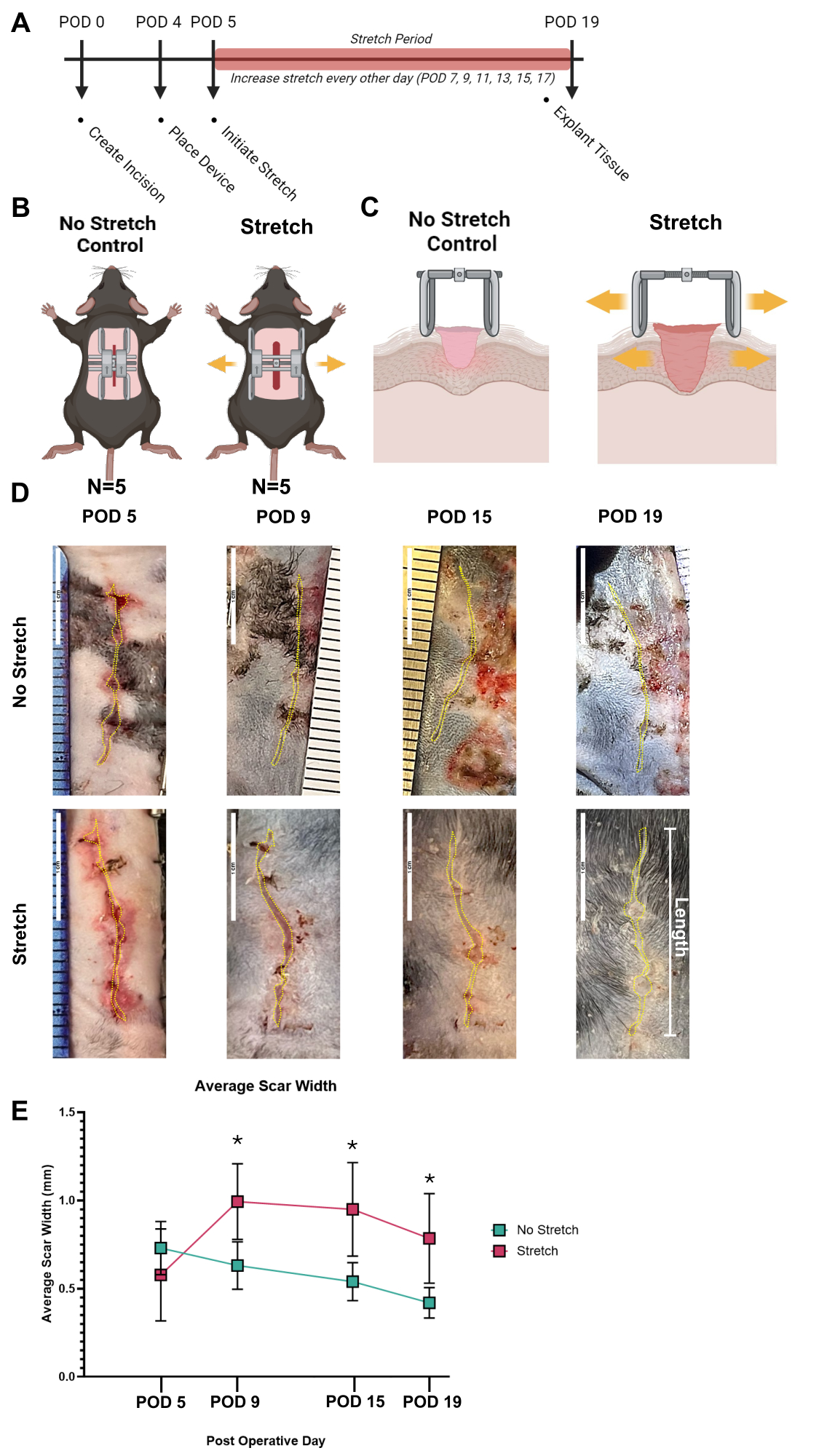

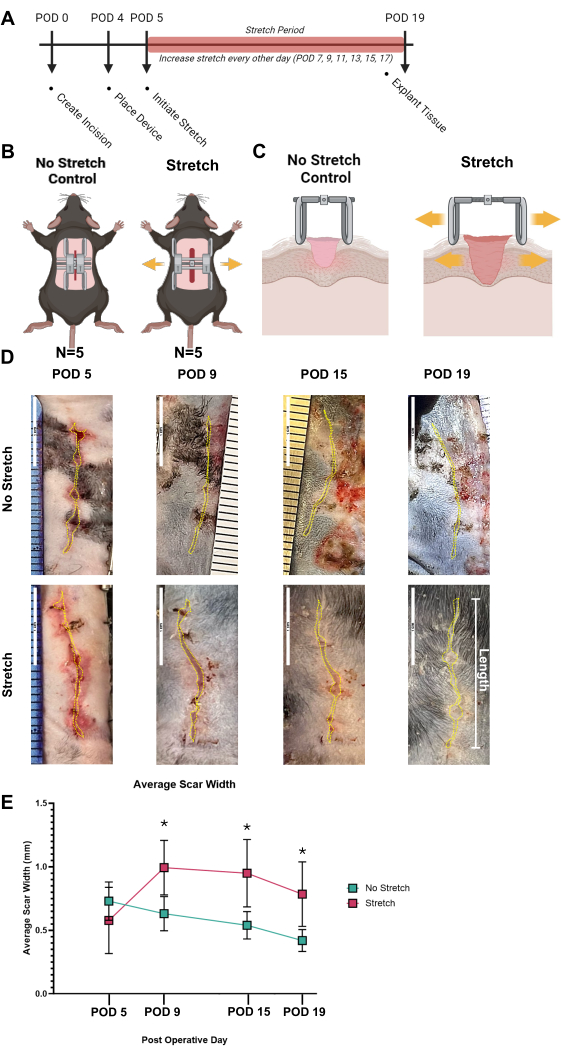

Figura 3: Applicazione della deformazione meccanica per sviluppare cicatrici. (A) Cronologia della procedura sperimentale dalla creazione dell'incisione (POD 0) all'applicazione della deformazione meccanica (POD 4) e attraverso il periodo di stretching (da POD 5 a POD 19), culminante nell'espiantazione di tessuto (POD 19). (B) Illustrazione dei due gruppi: gruppi No Stretch Control e Mechanical Stretch HTS. (C) Schema in sezione trasversale che descrive la differenza nella risposta tissutale tra i gruppi No Stretch Control e Stretch HTS. (D) Immagini macroscopiche rappresentative delle cicatrici dei gruppi No Stretch Control e Stretch HTS nei giorni post-operatori (POD 5, 9, 15 e 19), con le cicatrici ipertrofiche tracciate in una linea tratteggiata gialla. (E) Analisi quantitativa della larghezza media della cicatrice nel tempo, dimostrando differenze significative nello sviluppo della cicatrice tra i gruppi No Stretch e Stretch, con barre di errore che rappresentano la deviazione standard. Le differenze significative sono contrassegnate da asterischi (*). L'analisi statistica è stata eseguita utilizzando l'analisi bidirezionale della varianza (ANOVA). Valori di *p < 0,05 sono stati considerati statisticamente significativi. Abbreviazioni: HTS = cicatrici ipertrofiche; POD = giorno postoperatorio. Clicca qui per visualizzare una versione più grande di questa figura.

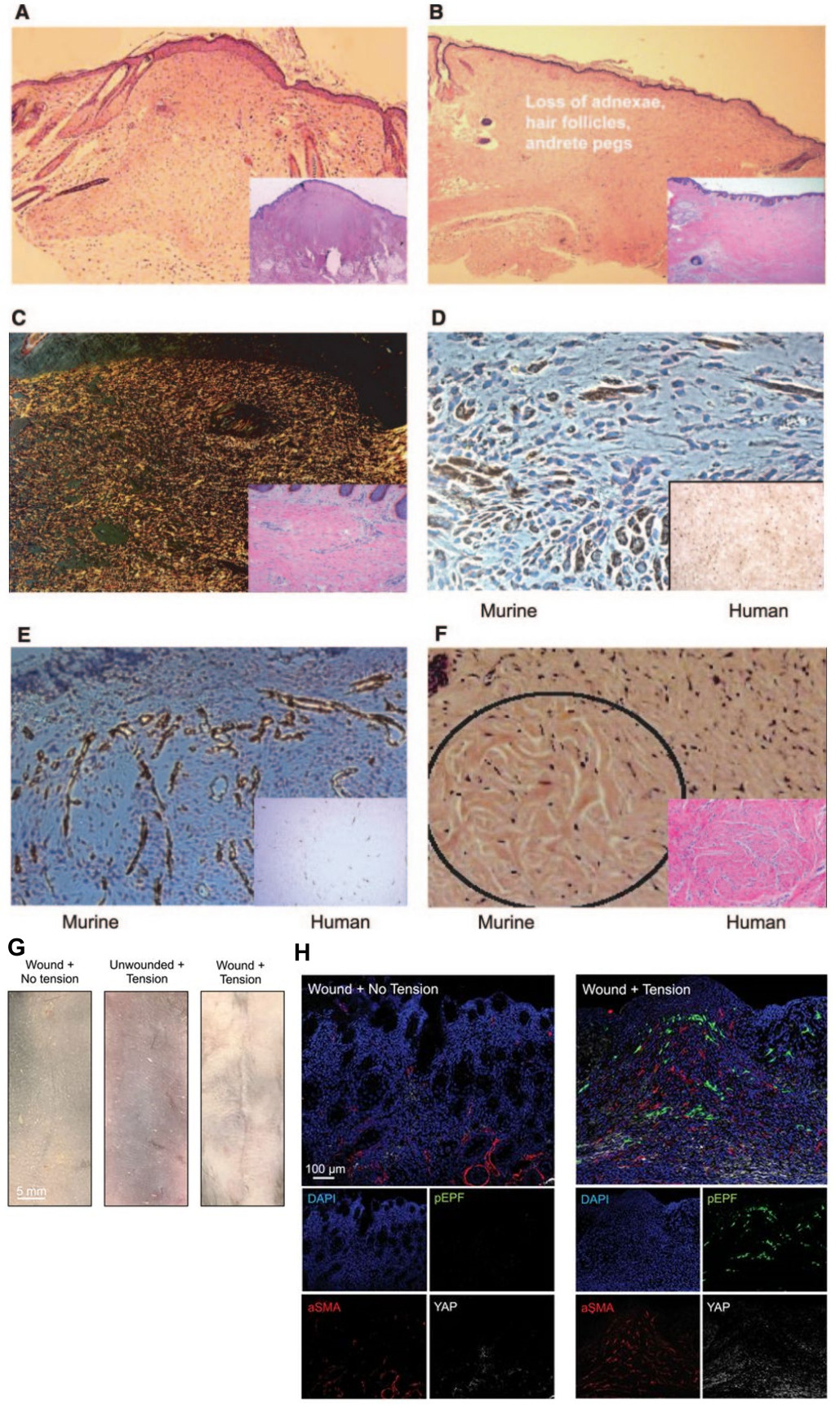

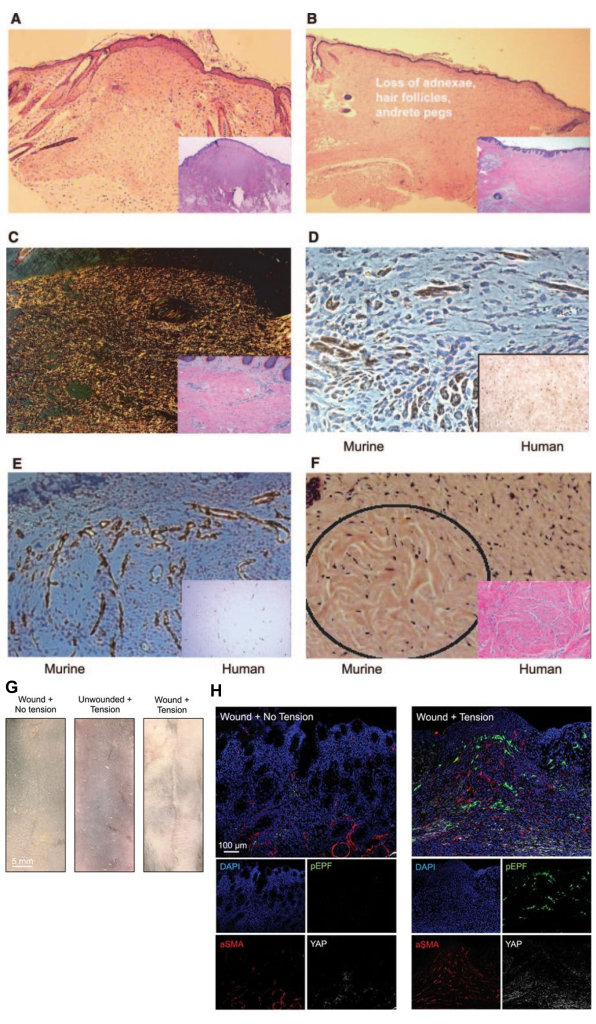

Figura 4: Istologia della cicatrice. Questa istologia della cicatrice murina è stata raccolta dopo 2 settimane di stress meccanico nel nostro lavoro precedentemente pubblicato9,26. (A) L'immagine più grande mostra l'imaging istologico H&E della sezione trasversale della cicatrice, mentre l'immagine in basso a destra è l'imaging istologico tricromatico della sezione trasversale della cicatrice, che mostra come viene sollevata la regione cicatriziale. (B) L'immagine più grande mostra l'imaging istologico H&E della sezione trasversale della cicatrice, mentre quello in basso a destra è l'imaging istologico tricromo della sezione trasversale della cicatrice, che mostra come la regione cicatriziale dimostri una perdita di strutture annessiali e follicoli piliferi. (C) L'immagine più grande mostra l'imaging rosso picrosirio della sezione trasversale della cicatrice, mentre quella in basso a destra è l'imaging istologico tricromatico della sezione trasversale della cicatrice, che mostra le fibre di collagene allineate nella direzione del carico meccanico. (D) L'immagine più grande mostra l'imaging dell'immunoistochimica del CD117 nel tessuto HTS murino, mentre l'immagine in basso a destra mostra l'imaging dell'immunoistochimica del CD117 nel tessuto umano, dimostrando la densità dei mastociti paragonabile al tessuto HTS umano. (E) L'immagine più grande mostra l'imaging dell'immunoistochimica CD31 della vascolarizzazione nel tessuto HTS murino, mentre l'immagine in basso a destra è l'imaging dell'immunoistochimica CD117 nel tessuto umano, dimostrando la densità dei mastociti paragonabile al tessuto HTS umano. (F) Le spirali di collagene, osservate nelle cicatrici ipertrofiche umane mature nell'immagine in basso a destra, si vedono anche nelle cicatrici murine caricate dopo 24 settimane nella regione cerchiata nell'imaging H&E murino. (G) Immagini macroscopiche rappresentative delle cicatrici di un gruppo di controllo (Incisione + No Stretch), di un gruppo di controllo Stretch (No Incision + Stretch) e di un gruppo Stretch HTS. (H) Mostra l'immunoistochimica confrontando il gruppo di controllo (Incisione + No Stretch) e il gruppo Stretch HTS. Utilizzando una co-colorazione per i marcatori fibrotici pEPF, aSMA e YAP con DAPI, si verifica un aumento dei marcatori fibrotici nel gruppo HTS. A-F sono stati adattati da Aarabi, S. et al.9. G,H sono stati adattati da Mascharak, S. et al. Ristampato con il permesso di FASEB26. Abbreviazioni: HTS = cicatrici ipertrofiche; H&E = ematossilina ed eosina; pEPF = fibroblasto engrailed-positivo; aSMA = actina del muscolo liscio alfa; YAP = proteina associata a Yes; DAPI = 4',6-diamidino-2-fenilindolo. Clicca qui per visualizzare una versione più grande di questa figura.
