Rete di segmentazione polipia basata sulla convoluzione a spirale e doppia attenzione per la diagnosi di lesioni precancerose colorettali

Sommario

Questo protocollo implementa una rete di deep learning a forma di U che integra convoluzione a spirale, doppia attenzione e fusione multi-scala per segmentare polipi colorettali.

Abstract

Una segmentazione accurata dei polipi colorettali è fondamentale per la prevenzione precoce e la diagnosi del cancro colorettale. Tuttavia, a causa dell'elevata eterogeneità dei polipi in termini di forma, dimensione e consistenza, nonché della complessità dell'ambiente intestinale (come pieghe, riflessioni speculari e residui fecali), i metodi esistenti affrontano ancora sfide significative nella localizzazione dei confini e nel rilevamento di piccoli polipi. Per affrontare questi problemi, questo articolo propone una Rete di Segmentazione dei Polipi basata su Convoluzione a Ruota e Doppia Attenzione (PWD-Net). La rete proposta adotta un'architettura encoder–decoder a forma di U, in cui un ResNet pre-addestrato viene impiegato come codificatore per estrarre caratteristiche locali multilivello. In particolare, un Modulo di Convoluzione a Ruota (PCM) viene introdotto al livello di collo di bottiglia per catturare la struttura geometrica globale e le informazioni contestuali multidirezionali dei polipi attraverso nuclei di convoluzione ruotati a più angoli. Un Meccanismo di Doppia Attenzione (DAM) che integra l'attenzione del canale e l'attenzione spaziale è progettato per sopprimere in modo adattivo il rumore di fondo e migliorare le caratteristiche della regione dei polipi. Inoltre, viene impiegata una strategia Multi-scale Feature Fusion (MSF) per combinare informazioni semantiche profonde con dettagli di confine superficiali, garantendo sia completezza che precisione dei risultati di segmentazione. Esperimenti condotti sui dataset Kvasir-SEG e CVC-ClinicDB dimostrano che PWD-Net raggiunge coefficienti medi di DICE di 0,865 e 0,944, e punteggi IoU rispettivamente di 0,765 e 0,892, superando significativamente i metodi all'avanguardia esistenti. Gli studi di ablazione verificano l'efficacia di ogni modulo e le valutazioni cross-dataset confermano la forte capacità di generalizzazione del modello. Questo studio offre una soluzione ad alta precisione e robusta per la segmentazione clinica dei polipi, offrendo un valore significativo per la diagnosi precoce delle lesioni precancerose colorettali e supportando l'intervento assistito da computer.

Introduzione

Il cancro colorettale è uno dei tumori maligni più comuni nel mondo, con tassi costantemente elevati di incidenza e mortalità. Gli studi hanno dimostrato che la maggior parte dei tumori colorettali si sviluppa a partire dai polipi adenomatosi, un processo che tipicamente dura 10–15 anni, offrendo una preziosa finestra temporale per la diagnosi precoce e l'intervento. Un aumento dell'1% del tasso di rilevamento degli adenomi (ADR) può ridurre il rischio di cancro colorettale di circa il 3%, diminuendo significativamente la mortalità^{dei pazienti 1}. La colonscopia, considerata il punto di riferimento per lo screening del cancro colorettale, consente la rimozione diretta dei polipi durante l'esame, riducendo così efficacemente l'incidenza e la mortalità del cancro.

Tuttavia, la colonscopia convenzionale dipende molto dall'esperienza e dal livello di competenza degli endoscopisti. Fattori come il giudizio soggettivo, la stanchezza visiva e la distrazione possono portare a un tasso di mancato controllo del 20%–30%, che influisce direttamente sull'efficacia dello screening². Pertanto, sviluppare sistemi di rilevamento assistito da computer (CAD) per la segmentazione automatica dei polipi colorettali è di grande importanza per migliorare l'ADR e ridurre le diagnosi mancate. Recenti indagini cliniche hanno ulteriormente evidenziato l'interesse nell'integrazione dell'intelligenza artificiale nei flussi di lavoro di valutazione endoscopica delle lesioni, rafforzando la necessità di metodi di segmentazione robusti^{e riproducibili 3}.

Negli ultimi anni, il deep learning ha raggiunto notevoli progressi nell'analisi delle immagini mediche, in particolare nelle reti neurali convoluzionali (CNN), che dimostrano una forte capacità nell'estrazione e rappresentazione delle caratteristiche per compiti di segmentazione^{delle immagini 4}. Come modello classico di segmentazione delle immagini mediche, U-Net impiega un'architettura codificatore–decodifica simmetrica e salti connessioni per ottenere una segmentazione accurata a livello di pixel, diventando un punto di riferimento in questo^{campo 5}. Basandosi su U-Net, sono state proposte molte architetture migliorate per affrontare compiti complessi di segmentazione delle immagini mediche. UNet++ riduce il divario semantico tra le feature maps di encoder e decoder introducendo connessioni di skip annidate e^{dense 6}. ResUNet++ integra blocchi residui, moduli di compressione e eccitazione, convoluzioni dilatate e meccanismi di attenzione, ottenendo ottime prestazioni nella segmentazione dei^{polipi 7}. U^2-Net adotta una struttura a forma di U annidata a due livelli per catturare informazioni di caratteristiche^{multiscala 8}. Più recentemente, è stata proposta una rete di segmentazione profonda a doppio encoder e decodificatore, basata su doppio codifica e decodifica, che sfrutta percorsi paralleli di codifica e decodifica per migliorare ulteriormente la precisione della^{segmentazione 9}.

Nel frattempo, l'introduzione dei meccanismi di attenzione offre nuove soluzioni per il potenziamento delle caratteristiche e la soppressione del rumore. Attention U-Net utilizza porte di attenzione per concentrarsi sulle regioni target mentre sopprime informazioni di background irrilevanti¹⁰. La Dual Attention Network (DANet) pesa in modo adattivo le caratteristiche sia dal canale che dalle dimensioni^{spaziali 11}, migliorando la percezione delle caratteristiche critiche. Le Triple Attention Networks (TANet) migliorano ulteriormente le prestazioni di segmentazione attraverso la selezione adattiva di funzionalità^{multiscala 12}.

Con il successo delle architetture Transformer nell'elaborazione del linguaggio naturale e nella visione^{artificiale 13}, i ricercatori hanno iniziato a esplorarne l'applicazione nella segmentazione delle immagini mediche. TransUNet fu il primo a impiegare un Transformer come codificatore per modellare efficacemente dipendenze a lungo^{raggio 14}. Swin-UNet adotta un'architettura puramente Transformer e raggiunge un'aggregazione globale efficiente delle informazioni tramite un meccanismo a finestra^{spostata 15}. UTNet propone un'architettura ibrida che combina la capacità di estrazione delle caratteristiche locali delle CNN con la capacità di modellazione globale di Transformers¹⁶.

Nel campo della segmentazione dei polipi, Polyp-PVT utilizza un Transformer a visione piramidale per catturare informazioni semantiche globali^{su scala più 17}, mentre UNet annidato multiscala migliora la comprensione contestuale integrando Transformers¹⁸. Studi recenti hanno inoltre esplorato strategie di apprendimento per correlazione negativa per la segmentazione multi-dominio^{dei polipi 19}, il potenziamento della segmentazione aumentata con Gompertz²⁰ e architetture basate sull'attenzione che incorporano la guida dei^{confini 21}. Sebbene questi approcci migliorino in una certa misura le prestazioni della segmentazione, la segmentazione dei polipi affronta ancora diverse sfide. Innanzitutto, i polipi mostrano un'elevata eterogeneità nella morfologia, dimensione e texture, variando da micropolipi più piccoli di 5 mm a polipi grandi che superano i 30 mm, con forme che variano da circolari ed ellittiche a forme altamente irregolari. In secondo luogo, l'ambiente intestinale è complesso e variabile, dove le pieghe mucose, le riflessioni speculari, i residui fecali e i detriti alimentari introducono gravi interferenze di fondo. In terzo luogo, molti polipi hanno confini sfocati, possono essere parzialmente occlusi da pieghe o sommersi nei fluidi intestinali, rendendo la localizzazione precisa dei confini estremamente^{difficile 22}.

I metodi esistenti presentano ancora chiari limiti nell'affrontare queste sfide. Le CNN tradizionali sono efficaci nell'estrarre le caratteristiche locali di texture e bordi; tuttavia, i nuclei a convoluzione quadrata fissa non sono adatti a catturare forme geometriche diverse²³, specialmente per polipi altamente irregolari, e non possono modellare efficacemente caratteristiche geometriche multidirezionali. I metodi basati su trasformatori possono modellare dipendenze globali ma sono meno efficaci nel catturare dettagli locali fini e informazioni di confine. Inoltre, la loro elevata complessità computazionale li rende meno adatti ad applicazioni cliniche in tempo^{reale 24}. Approcci recenti di segmentazione dei polipi come PraNet, che utilizza moduli di attenzione inversa per affinare le regioni chiave²⁵, le reti di attenzione a cascata guidate dai confini che migliorano l'estrazione delle caratteristiche^{dei confini 26}, e CAFE-Net, che fonde le caratteristiche di encoder e decoder tramite meccanismi di attenzione^{incrociata 27}, incontrano ancora una rappresentazione delle caratteristiche insufficiente e una localizzazione dei confini imprecisa quando si lavora con piccoli^{polipi 28}, confini sfocati e sfondi complessi. Inoltre, la maggior parte dei metodi trascura la morfologia geometrica e non sfrutta appieno le informazioni contestuali multidirezionali, portando a una segmentazione subottimale dei polipi di forma irregolare.

In sintesi, i metodi attuali basati su CNN non sono in grado di catturare caratteristiche geometriche multidirezionali a causa della loro dipendenza da nuclei a convoluzione quadrata fissa. Gli approcci basati su trasformatori offrono modellazione globale ma sacrificano la precisione locale dei confini e impongono elevati costi computazionali. Nel frattempo, le strategie di fusione attuali a attenzione potenziata e multiscala non sono state ottimizzate congiuntamente all'interno di un quadro unificato specificamente pensato per la segmentazione^{dei polipi 29}. Queste lacune motivano lo sviluppo di un metodo che affronta contemporaneamente la modellazione geometrica delle caratteristiche, la soppressione adattiva del rumore e l'integrazione delle caratteristiche su scala trasversale.

Per affrontare questi problemi, questo protocollo presenta una Rete di Segmentazione di Polipi basata su Convoluzione a Ruota e Doppia Attenzione (PWD-Net). La rete proposta integra modellazione geometrica delle caratteristiche, miglioramento dell'attenzione multidimensionale e fusione di caratteristiche su più scala, consentendo una segmentazione precisa dei polipi complessi. I principali contributi di questo lavoro sono riassunti come segue: il modulo convoluzione a pinwheel (PCM), ispirato alla struttura di una pinwheel, è proposto un nuovo design di kernel a convoluzione ruotata che cattura caratteristiche geometriche multidirezionali dei polipi tramite operazioni di convoluzione a più angoli (0°, 45°, 90°, 135°, 180°, 225°, 270° e 315°). Questo modulo sostituisce lo strato di convoluzione convenzionale nella fase di collo di bottiglia, consentendo una percezione efficace delle diverse orientazioni dei bordi e migliorando significativamente la rappresentazione dei polipi dalla forma irregolare. Il meccanismo di doppia attenzione (DAM) affronta il rumore di fondo come pieghe, riflessioni e residui fecali nelle immagini della colonscopia. È progettato un modulo a doppia attenzione che integra l'attenzione canale e l'attenzione spaziale. Integrato all'interno delle connessioni di salto, questo modulo sopprime in modo adattivo le interferenze di fondo e migliora le risposte delle caratteristiche nelle regioni polipali, identificando congiuntamente "cosa" è importante (dimensione del canale) e "dove" si trova il bersaglio (dimensione spaziale), assicurando che solo le caratteristiche raffinate siano coinvolte nella fusione successiva. La strategia di fusione delle caratteristiche multiscala (MSF) preserva sia informazioni semantiche profonde sia dettagli di confine superficiali attraverso un meccanismo gerarchico introdotto nel decodificatore. Integrando progressivamente le caratteristiche degli encoder potenziati da DAM con le caratteristiche del decoder upcampionate, questa strategia compensa efficacemente la perdita di dettaglio spaziale causata dal downsampling, consentendo una rilevazione accurata di piccoli polipi e una delineazione precisa dei confini.

Protocollo

Questo studio utilizza solo dataset di immagini anonime per colonscopia pubblicamente disponibili (Kvasir-SEG). Non sono stati raccolti nuovi dati sui soggetti umani. Non erano richieste l'approvazione etica istituzionale e il consenso informato del paziente, come confermato dalle politiche di revisione istituzionale per analisi retrospettive di dataset pubblici deidentificati.

1. Preparazione dei dati

1. Scarica il dataset Kvasir-SEG dal repository ufficiale 33 (https://datasets.simula.no/kvasir-seg/). Il dataset contiene 1.000 immagini di polipi con corrispondenti maschere di verità a livello di pixel.
2. Dividere casualmente il dataset in set di addestramento (800 immagini), validazione (100 immagini) e test (100 immagini) con un rapporto di 8:1:1 usando un seed casuale fisso (seed = 42). Verifica che nessuna immagine si sovrapponi tra i tre sottoinsiemi per prevenire perdite di dati.
3. Ridimensionare tutte le immagini e le maschere corrispondenti a 352 x 352 pixel usando interpolazione bilineare per le immagini e interpolazione dei vicini più prossimi per le maschere.
4. Normalizzare i valori dei pixel a [0, 1] dividendo per 255, poi applicare la sottrazione media canale per canale di ImageNet (0,485, 0,456, 0,406) e la normalizzazione della deviazione standard (0,229, 0,224, 0,225).
5. Applicare le seguenti trasformazioni di aumento solo al set di addestramento (non ai set di validazione o di test): inversione orizzontale casuale (probabilità = 0,5); ribaltamento verticale casuale (probabilità = 0,5); rotazione casuale (distanza: −30° a +30°, probabilità = 0,5); ridimensionamento casuale multi-scala (fattore di scala: 0,75-1,25, probabilità = 0,5)
   NOTA: Applicare trasformazioni spaziali identiche sia all'immagine che alla maschera corrispondente per mantenere l'allineamento. Verifica la correttezza dell'aumento ispezionando visivamente diverse coppie immagine-maschera aumentate prima di iniziare l'addestramento.

2. Architettura complessiva

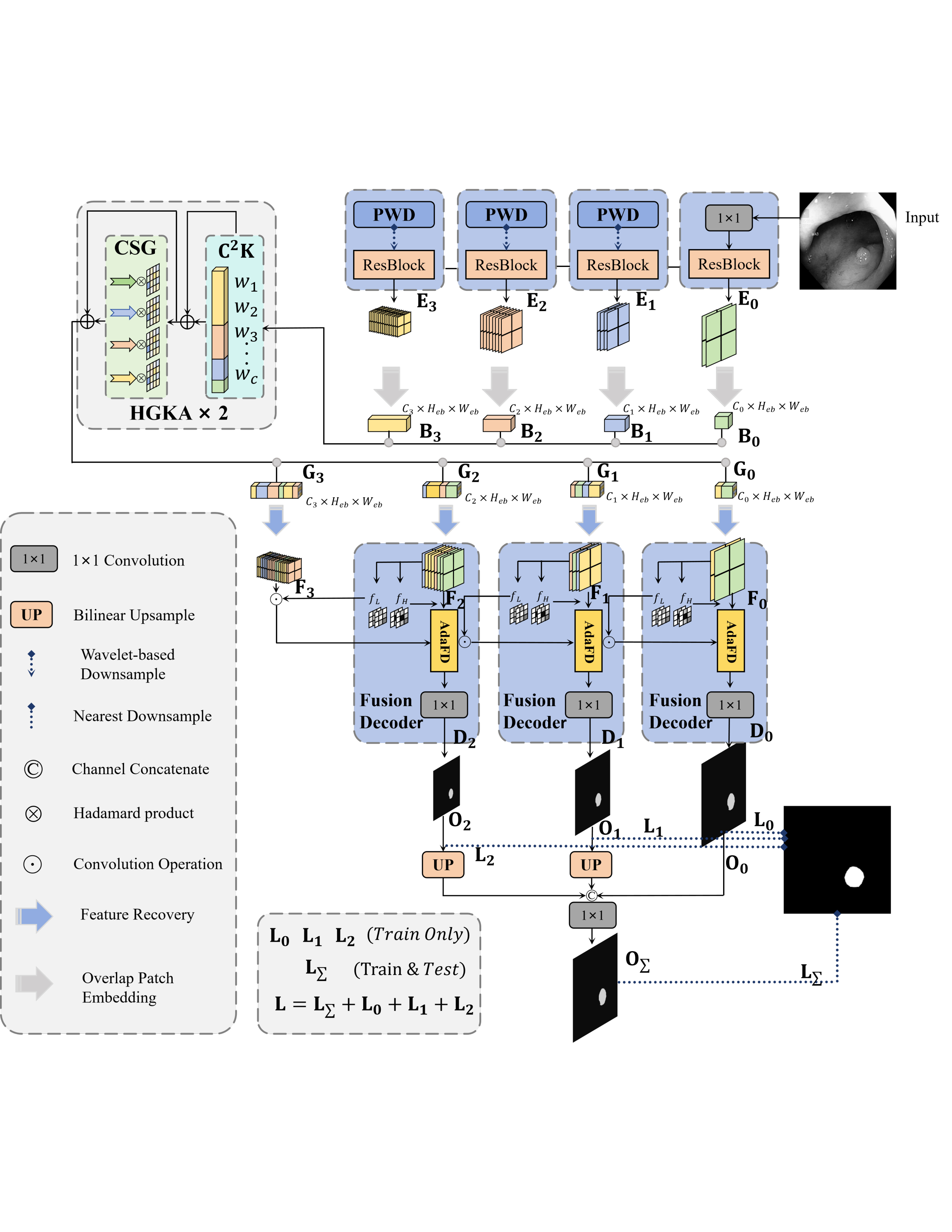

NOTA: Consulta la Figura 1 per la backbone encoder–decoder a livello macro di PWD-Net, e la Figura 2 per l'integrazione e l'interazione dei moduli core all'interno del feature flow. L'architettura complessiva segue un design codificatore-decodificatore a forma di U per gestire variazioni di scala di polipi e interferenze di fondo nelle immagini di colonscopia.

1. Backbone e percorso di codifica (Figura 1)
   1. Utilizza un ResNet-50 preaddestrato su ImageNet (proveniente dallo zoo ufficiale PyTorch) come encoder30 della backbone. Affina tutti gli strati degli encoder durante l'addestramento.
   2. Fai passare l'immagine di colonscopia in input (ridimensionata a 352 x 352 pixel) attraverso cinque stadi di blocchi convoluzionali residui per estrarre le caratteristiche gerarchiche. La risoluzione spaziale delle mappe delle caratteristiche viene progressivamente ridimensionata da a tra le cinque fasi, mentre le dimensioni del canale aumentano corrispondentemente (64 → 128 → 256 → 512 → 1024).
   3. Nel collo di bottiglia (il livello encoder più profondo), sostituire lo strato convoluzionale standard con il Pinwheel Convolution Module (PCM, descritto nella Sezione 3) per catturare la morfologia geometrica globale e le informazioni contestuali multidirezionali a bassa risoluzione.
      NOTA: I cinque stadi degli encoder corrispondono ai gruppi standard di layer ResNet-50: conv1, layer1, layer2, layer3 e layer4. I pesi pre-addestrati forniscono un'inizializzazione robusta delle caratteristiche di basso e medio livello, riducendo i tempi di convergenza su piccoli dataset medici.
2. Componenti chiave e interazione delle caratteristiche (Figura 2 e Figura 3)
   1. Applicare il Dual-Attention Mechanism (DAM, descritto nella Sezione 4) all'uscita di ogni stadio encoder prima di trasmetterlo al decoder tramite connessioni di salto. Questo passaggio sopprime adattivamente il rumore di fondo generato dalle plice intestinali e dalle riflessioni speculari, mentre aumenta la risposta delle caratteristiche nelle regioni dei polipi. Solo le caratteristiche filtrate vengono passate al corrispondente strato decodificatore.
   2. Nel decodificatore, si ripristina progressivamente la risoluzione spaziale tramite un campionamento bilineare. Ad ogni livello decodificatore, concatenare le caratteristiche upcampionate dallo stadio precedente con le caratteristiche encoder potenziate DAM della stessa risoluzione spaziale.
   3. Applicare due strati convoluzionali consecutivi (ciascuno seguito da normalizzazione batch e attivazione ReLU) per fondere le informazioni multi-scala. Questo costituisce la strategia Multi-scale Feature Fusion (MSF) descritta nella Sezione 5.
      NOTA: Il decodificatore procede dagli strati profondi a quelli superficiali (stadio 5 → stadio 1), assicurando che le informazioni di localizzazione semantica profonda e le informazioni di dettaglio dei confini superficiali siano efficacemente integrate a ciascun livello.
3. Generazione di output
   1. Applicare uno strato convoluzionale seguito da una funzione di attivazione Sigmoid all'output finale del decodificatore per generare la maschera di predizione.
   2. Binarizzare la maschera di previsione usando una soglia di 0,5 per ottenere il risultato finale di segmentazione, dove i pixel con probabilità prevista ≥ 0,5 vengono classificati come polipi e gli altri pixel come sfondo.

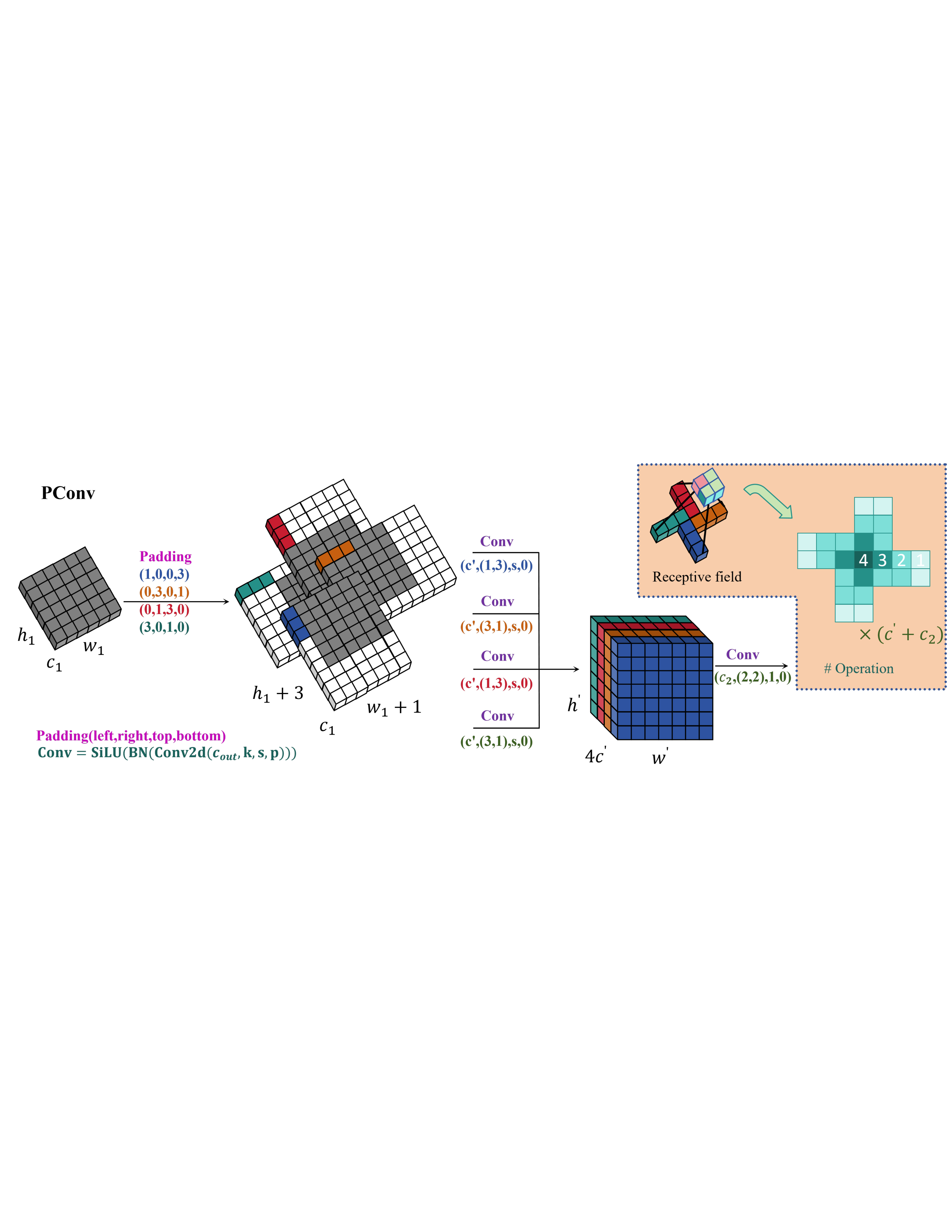

3. Modulo di convoluzione a ruota a spirale (Figura 3)

1. Il Modulo di Convoluzione a Ruota (PCM) sostituisce la convoluzione standard del collo di bottiglia per catturare le caratteristiche geometriche multidirezionali dei polipi. Implementa questo modulo come segue:
   1. Definisci un nucleo di convoluzione di base W di dimensione 3 x 3 con C_nei canali di ingresso e C_{in uscita} nei canali di uscita.
   2. Definisci l'insieme degli angoli di rotazione Θ = {0°, 45°, 90°, ..., 315°}. Per ogni angolo θ ∈ Θ, generare il nucleo ruotato W_θ applicando una rotazione bilineare basata sull'interpolazione a W. Tutti e otto i nuclei ruotati condividono gli stessi parametri base; solo la disposizione spaziale dei pesi differisce.
   3. Per ogni angolo θ, calcola la mappa di caratteristiche specifiche per direzione:

      dove X è la mappa delle caratteristiche di input.
   4. Aggregare le otto caratteristiche direzionali tramite concatenazione canale lungo l'asse del canale, ottenendo un tensore di dimensione (8 x_{C in uscita}) x H x W. Poi applica una convoluzione 1 x 1 per ridurre la dimensione del canale a C_out, seguita da normalizzazione batch e attivazione^{ReLU 31}:
      ​
      NOTA: La rotazione e l'interpolazione vengono eseguite sui pesi del kernel, non sulla mappa delle caratteristiche di input. Questo design consente l'estrazione delle caratteristiche multidirezionale efficiente dal punto di vista dei parametri senza aumentare la risoluzione di input. Nell'implementazione attuale, C_in = 1024 e C_out = 1024 nella fase di collo di bottiglia, corrispondendo alla dimensione del canale di uscita dello strato4 di ResNet-50. Consulta il pacchetto di codice supplementare per l'implementazione completa.

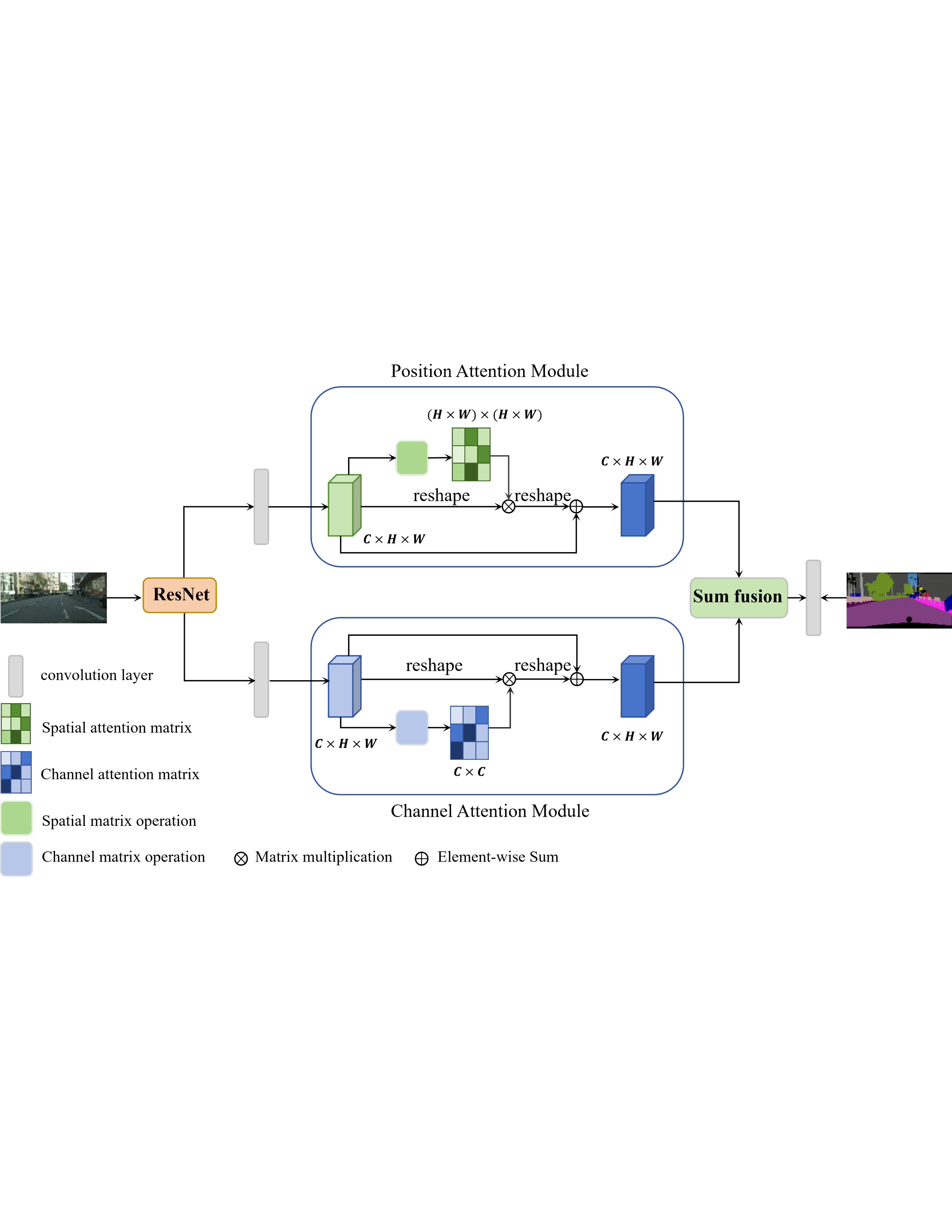

4. Meccanismo di doppia attenzione (Figura 4)

NOTA: Il Dual-Attention Mechanism (DAM) è incorporato in ogni connessione skip per sopprimere il rumore di fondo e migliorare le caratteristiche della regione dei polipi sia dal canale che da quello spaziale.

1. Attenzione al canale
   Il ramo di attenzione dei canali identifica quali canali feature sono i più informativi. Data una caratteristica di input F ∈ R^C×H×W:
   1. Comprimere le dimensioni spaziali tramite Global Average Pooling per ottenere un descrittore di canale z ∈ R^C×1×1.
   2. Passare z attraverso un MLP (strati completamente connessi) a due strati con un rapporto di riduzione r = 16. Il primo strato riduce la dimensione da C a C/16 con l'attivazione ReLU; il secondo strato lo riporta da C/16 a C con attivazione sigmoide per produrre il vettore di peso del canale A_c:

      dove δ indica ReLU e σ indica Sigmoide.
2. Attenzione spaziale
   Il ramo di attenzione spaziale localizza dove si trovano le regioni target:
   1. Applica sia il pool massimo che il pooling medio lungo la dimensione del canale per generare due mappe di caratteristiche 2D di dimensione 1 x H x W.
   2. Concatena le due mappe lungo l'asse del canale per formare un tensor 2 x H x W. Applicare uno strato convoluzionale 7 x 7 seguito da un'attivazione sigmoidea per produrre la mappa di peso spaziale A_s ∈ R^1×H×W:

3. Fusione di Feature
   1. Fonde le uscite di canale e attenzione spaziale con la caratteristica di input tramite moltiplicazione elemento:
      ​
      dove α e β sono coefficienti di bilanciamento imparabili, entrambi inizializzati a 0,5 e aggiornati congiuntamente con i parametri di rete tramite ottimizzazione basata su gradiente durante l'addestramento.
      NOTA: Consulta il pacchetto di codice supplementare (dam_module.py) per l'implementazione completa.

5. Fusione di caratteristiche multi-scala

1. Applicare la strategia multi-scale feature fusion (MSF) nel decoder per affrontare la perdita di dettaglio spaziale nelle feature profonde. Ad ogni fase del decodificatore, esegui quanto segue:
2. Sovracampiona la feature map dello stadio decodificatore precedente di un fattore 2 usando interpolazione bilineare.
3. Concatenare le caratteristiche upcampionate con le caratteristiche encoder potenziate da DAM della corrispondente risoluzione spaziale lungo l'asse del canale.
4. Applicare due strati convoluzionali consecutivi 3 x 3 (ciascuno seguito da normalizzazione batch e attivazione^{ReLU 32}) per fondere le caratteristiche concatenate.
   NOTA: Questa fusione cross-level garantisce che i dettagli di confine dei polipi (forniti dalle caratteristiche dell'encoder superficiale) e la localizzazione semantica (fornita dalle caratteristiche profonde) siano preservati simultaneamente, generando risultati di segmentazione a grana fine.

6. Funzione di perdita e configurazione di addestramento

1. Funzione di perdita
   1. Viene adottata una funzione di perdita ibrida L_total per ottimizzare congiuntamente la rete, affrontando il diffuso squilibrio tra classe in primo piano e sfondo nella segmentazione dei polipi.
      La Perdita Binaria di Entropia Incrociata (L_BCE) misura l'accuratezza della classificazione a livello di pixel:

      dove N è il numero totale di pixel, y_i ∈ {0,1} è l'etichetta di verità fondamentale, e ŷ_i ∈ [0,1] è la probabilità prevista.
   2. La perdita dei dadi (L_Dice) quantifica la somiglianza tra le regioni previste e quelle di realtà:


      dove ε è un fattore di levigatura (impostato a 1 x 10⁻⁵) per evitare la divisione per zero.
      Fissare λ = 0,5 per bilanciare i contributi dei due termini di perdita.
2. Configurazione di addestramento
   1. Inizializzare l'encoder con pesi ResNet-50 pre-addestrati da ImageNet. Inizializzare tutti i livelli decodificatori, PCM e parametri DAM utilizzando l'inizializzazione uniforme di Kaiming.
   2. Configura l'ottimizzatore e il programma di addestramento come segue. Usa l'ottimizzatore Adam con β₁ = 0,9 e β₂ = 0,999. Imposta la velocità di apprendimento iniziale a 1 x 10⁻⁴. Applicare un programma di apprendimento per ricottura coseno con T_max = 50 e η_min = 1 x 10⁻⁶. Usa un lotto di 16 e addestra il modello per 50 epoche.

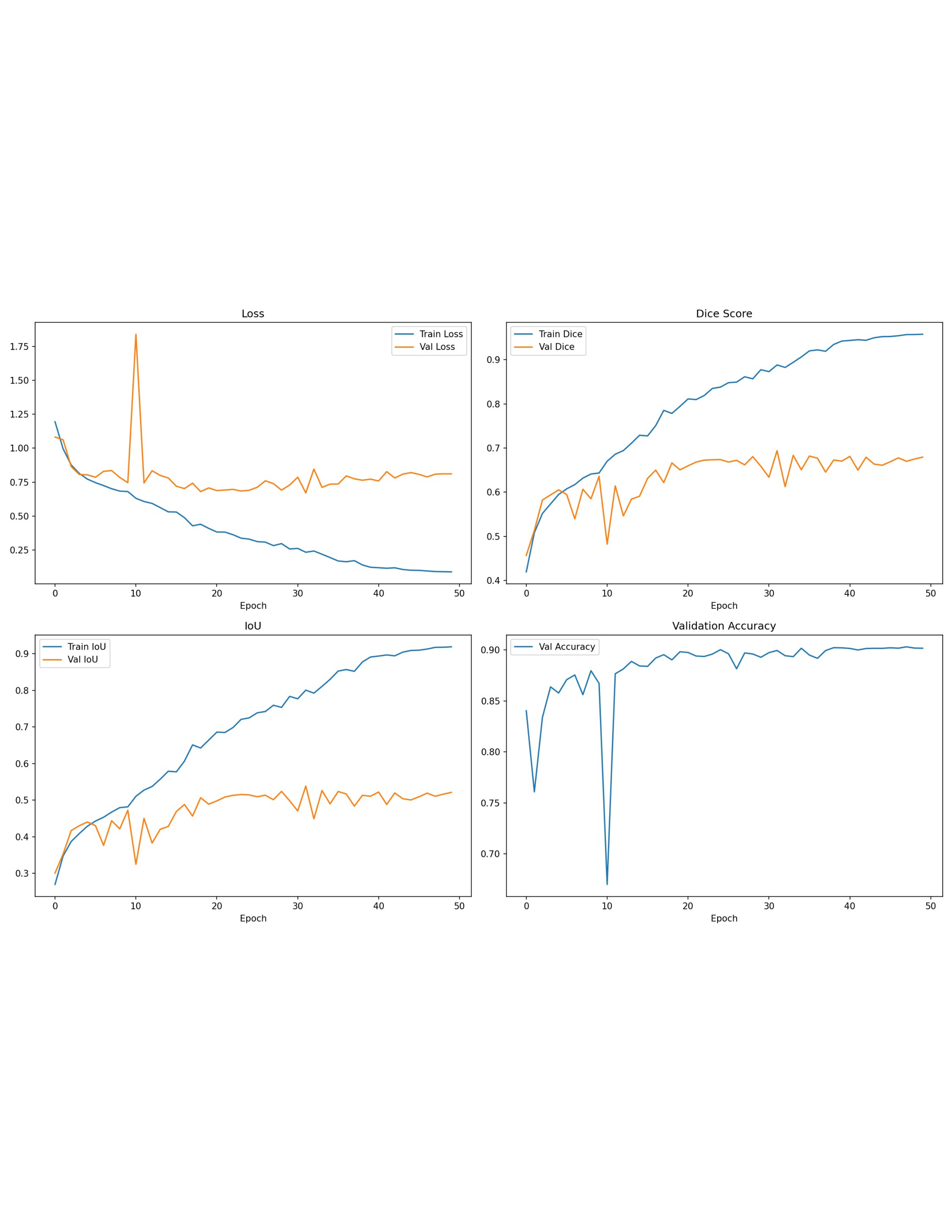

   3. Addestra il modello per 50 epoche sul set di addestramento (800 immagini). Alla fine di ogni epoca, si valuta il modello sul set di validazione (100 immagini) utilizzando il coefficiente di Dice come metrica principale di monitoraggio.
   4. Salva il checkpoint del modello che raggiunge il coefficiente di Dado più alto nel set di validazione. Usa questo checkpoint come modello finale per tutte le valutazioni successive sul set di test.
      NOTA: La fermata anticipata non è esplicitamente applicata. La strategia di selezione dei checkpoint di Dado con la migliore validazione dei dadi funge da criterio di selezione del modello. Tutti gli esperimenti vengono condotti utilizzando l'ambiente hardware e software specificato nella Tabella dei Materiali. L'addestramento per 50 epoche su 800 immagini richiede circa 2 ore secondo la configurazione descritta. Tutti i risultati riportati sono ottenuti da una singola prova di addestramento utilizzando il seme casuale specificato (seme = 42). Consulta il pacchetto di codice supplementare per lo script completo di addestramento.

7. Pseudocodice

1. Usa l'Algoritmo 1 come mappa completa del flusso di lavoro per PWD Net. Abbina i blocchi PCM, DAM, architettura principale e pipeline di addestramento nell'algoritmo con i file corrispondenti nel pacchetto di codice supplementare.
2. Implementa il blocco PCM mostrato nelle righe 4-12. Definire un nucleo di convoluzione in base 3 x 3 e generare otto nuclei ruotati a 0°, 45°, 90°, 135°, 180°, 225°, 270° e 315° usando interpolazione bilineare.
3. Mantieni gli stessi parametri base apprendibili per tutti i kernel PCM ruotati. Per ogni angolo di rotazione, calcola una mappa di caratteristiche specifiche in una direzione.
4. Concatena le otto mappe di caratteristiche PCM lungo la dimensione del canale. Applica una convoluzione 1 x 1, una normalizzazione batch e un'attivazione ReLU per ripristinare la dimensione originale del canale.
5. Implementa il blocco DAM mostrato nelle righe 14-19. Applicare il Global Average Pooling per generare il descriptor del canale, poi passarlo attraverso un MLP a due strati con un rapporto di riduzione di 16 per ottenere i pesi dei canali.
6. Genera la mappa di attenzione spaziale applicando il pool medio per canale e il pool massimo alla funzione di input. Concatena le due mappe ed elaborale con una convoluzione 7 x 7 seguita dall'attivazione Sigmoid.
7. Fonde il canale DAM e le uscite di attenzione spaziale con la funzione di input usando la moltiplicazione elemento per elemento. Pesa le due mappe di attenzione con coefficienti apprendibili α e β, entrambe inizializzate a 0,5.
8. Costruisci l'architettura principale PWD Net mostrata nelle righe 21-32. Passare l'immagine in ingresso attraverso cinque stadi di un codificatore ResNet 50 pre-addestrato per ottenere da e1 a e5, con la risoluzione spaziale che diminuisce da H x W a H/32 x W/32.
9. Applica PCM a e5 nel collo di bottiglia. Applica DAM a e1 a e4 prima di inviare queste funzionalità al decoder tramite le connessioni di salto.
10. Decodifica la feature map da strati profondi a superficiali. Ad ogni livello del decoder, si può fare upsampling della caratteristica precedente, concatenarla con la corrispondente funzione encoder potenziata DAM e applicare DoubleConv per la fusione delle funzionalità.
11. Genera l'output di segmentazione con una convoluzione 1 x 1 seguita dall'attivazione Sigmoid. Usa la mappa di probabilità pixel per pixel risultante come maschera prevista.
12. Implementa il ciclo di addestramento mostrato nelle righe 34-39. In ogni epoca, eseguire la propagazione in avanti attraverso PWD Net e calcolare la maschera prevista.
13. Calcola la perdita di addestramento come 0,5 x perdita BCE più 0,5 x perdita di dadi. Aggiorna tutti i parametri apprendibili con l'ottimizzatore Adam tramite la retropropagazione.

Algoritmo 1: Segmentazione PWD-Net dei polipi
1: Input: Immagine della colonscopia I ∈^{R H×W×3}
2: Output: Maschera di segmentazione M ∈ {0,1}^(H×W)
3:
4: funzione PCM(X) ▷ Modulo di Convoluzione a Ruota
5: Definiamo nucleo base W (3 x 3), angoli Θ = {0°, 45°, ..., 315°}
6: per ogni θ ∈ Θ do
7: W_θ ← BilinearRotate(W, θ) ▷ Rotate kernel
8: Y_θ ← Conv2d(X, W_θ) ▷ Caratteristiche specifiche per la direzione
9: fine per
10: Y_out ← ReLU(BN(Conv1 x 1(Concat({_{Y θ}})))) ▷ Aggregate
11: riporta Y_fuori
12: funzione finale
13:
14: funzione DAM(F) ▷ Meccanismo di doppia attenzione
15: A_c ← Sigmoid(MLP(AvgPool(F))) ▷ Attenzione canale (r=16)
16: A_s ← Sigmoid(Conv7 x 7([AvgPool(F); MaxPool(F)])) ▷ Attenzione spaziale
17: F' ← F ⊗ (α · A_c + β · A_s) ▷ Fusi con α imparabile, β (init=0.5)
18: ritorno F'
19: fine della funzione
20:
21: funzione PWD-Net(I)
22: Codificatore: e₁,_{e 2},_{e 3},_{e 4},_{e 5} ← ResNet50_Stages(I) ▷ Codificatore preaddestrato a 5 stadi
23: Collo di bottiglia: b ← PCM(e₅) ▷ Applicare PCM al collo di bottiglia
24: Saltare le connessioni: s_i ← DAM(_{e i}) per i = 1, 2, 3, 4 ▷ Caratteristiche dell'encoder del filtro
25: Decodificatore:
26: _{d 4} ← DoubleConv(Concat(Up(b), s₄))
27: _{d 3} ← DoubleConv(Concat(Up(_{d 4}),_{s 3}))
28: _{d 2} ← DoubleConv(Concat(Up(d₃), s₂))
29: _{d 1} ← DoubleConv(Concat(Up(d₂), s₁))
30: M ← Sigmoid (Conv1 x 1(d₁))
31: ritorno M
32: funzione finale
33:
34: Allenamento:
35: per ogni epoca fai
36: M̂ ← PWD-Net(I)
37: L ← 0,5 · A.C.(M̂, M_GT) + 0,5 · DadoLoss(M̂,_{M gt}) ▷ λ = 0,5

38: Aggiornare i parametri tramite retropropagazione (Adam ottimizzar)
39: fine per

Risultati

Configurazione sperimentale
Dataset

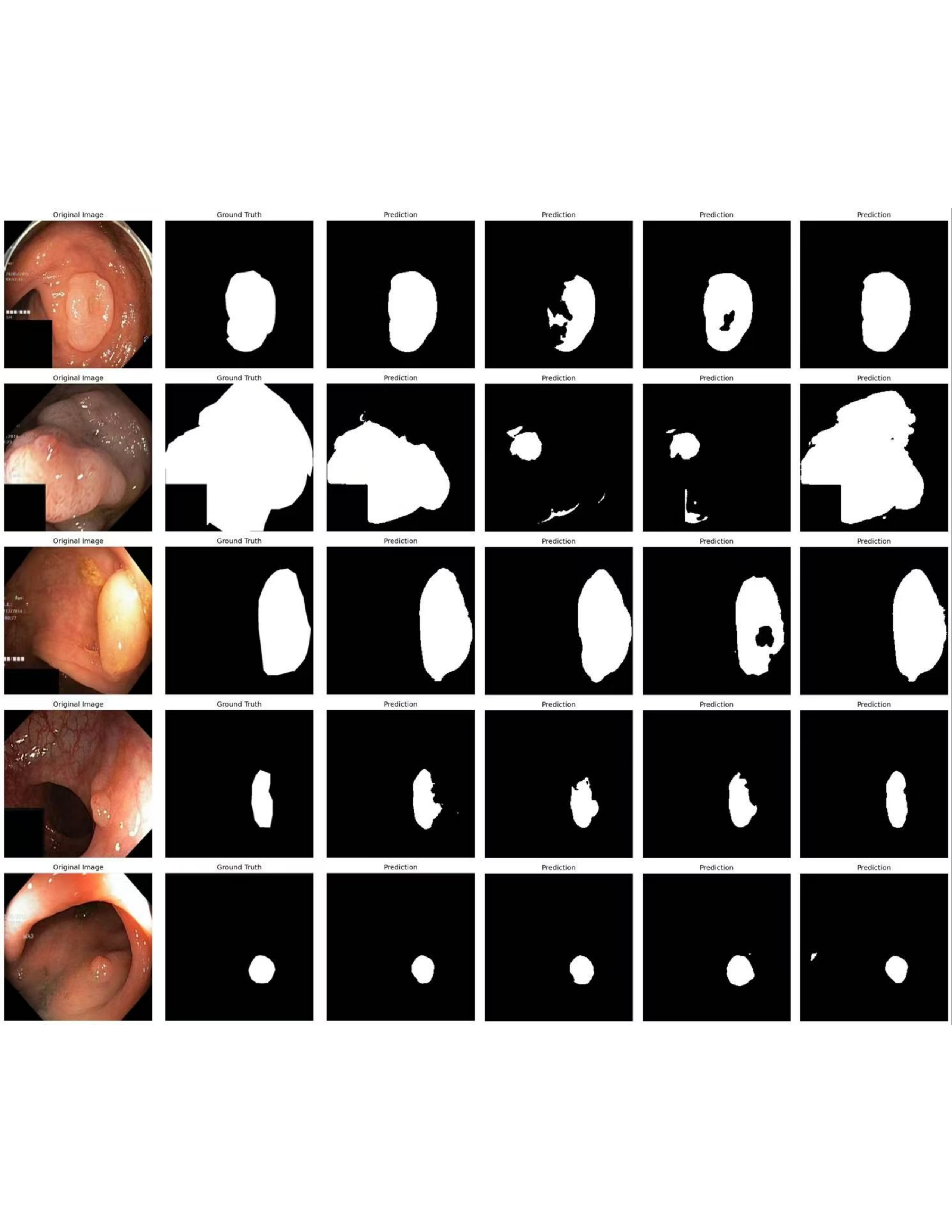

Il dataset Kvasir SEG è stato utilizzato per valutare il comportamento di segmentazione di PWD Net su immagini di colonscopia con aspetto eterogeneo di polipi. Il dataset contiene immagini di polipi annotate in pixel da 1.000 e include variazioni nella dimensione, forma, texture, illuminazione e complessità dello sfondo, rendendolo adatto per valutare il rilevamento di piccoli bersagli, la localizzazione ...

Discussione

Diverse scelte di progettazione nel protocollo PWD-Net sono fondamentali per ottenere risultati di segmentazione affidabili e meritano un'attenta attenzione durante l'implementazione. Innanzitutto, la selezione e l'inizializzazione della backbone dell'encoder influenzano direttamente il comportamento di convergenza e le prestazioni finali. Il protocollo impiega un codificatore ResNet-50 pre-addestrato su ImageNet, che fornisce un'inizializzazione robusta delle funzionalità di basso e med...

Materiali

Elenco dei materiali utilizzati in questo articolo

Nome	Azienda	Numero di catalogo	Commenti
Adam Optimizer	—	—	Incluso in PyTorch
Albumentations	Albumentations Team	v1.0+	Libreria di augmentazione dei dati
CUDA Toolkit	NVIDIA	v11.3+	Accelerazione GPU
Kvasir-SEG dataset	SimulaMet	—	https://datasets.simula.no/kvasir-seg/
Matplotlib	Matplotlib Community	v3.4+	Visualizzazione delle curve di addestramento
NumPy	NumPy Community	v1.21+	Calcolo numerico
NVIDIA Tesla P100	NVIDIA	P100-PCIE-16GB	GPU per l'addestramento e l'inferenza
OpenCV	OpenCV Community	v4.5+	Pre-elaborazione delle immagini
Python	Python Software Foundation	v3.8+	Lingua di programmazione
PyTorch	Meta Platforms	v1.12+	Framework di apprendimento profondo
Pesi preaddestrati ResNet-50	PyTorch Model Zoo	—	Preaddestrati su ImageNet-1K
Ubuntu	Canonical	18.04+	Sistema operativo
