死後のコンピュータ断層撮影における画像レンダリング技術:鎖止め鯨類における生物学的健康とプロファイルの評価

Summary

香港の鯨類座礁応答プログラムは、死後のコンピュータ断層撮影を組み込み、死亡した動物の生物学的健康とプロファイルに関する貴重な情報を提供しています。本研究では、立ち往生した鯨類における死後の知見の同定と可視化に不可欠な8つの画像レンダリング技術を説明し、世界中の臨床医、獣医師、および座礁対応要員が放射線モダリティを十分に利用するのに役立つ。

Abstract

香港の鯨類座礁応答プログラムに日常的にvirtopsyを実施した6年の経験を持ち、標準化されたウイルストプシー手順、死後コンピュータ断層撮影(PMCT)取得、後処理、および評価が成功しました。この先駆的な鯨類の乙女座の立ち往生応答プログラムでは、PMCTは193の立ち往生した鯨類に対して行われ、壊死を助け、動物の生物学的健康とプロファイルに光を当てる死後の所見を提供した。この研究は、マルチ平面の再構成、曲面的な平面の再形成、最大強度の投影、最小強度投影、直接体積レンダリング、セグメンテーション、伝達関数、およびパースのボリュームレンダリングを含む、PMCTにおける8つの画像レンダリング技術を評価することを目的とした。実用的な例を用いて示したこれらの技術は、足止めされた鯨類におけるPM所見のほとんどを同定することができ、その生物学的健康とプロファイルを調査するツールとして役立った。この研究は、PMCT画像のレンダリングとレビューのしばしば困難で複雑な領域を通じて放射線科医、臨床医および獣医師を導くことができる。

Introduction

死後(PM)画像化としても知られるVirtopsyは、死後のコンピュータ断層撮影(PMCT)、死後の磁気共鳴画像(PMMRI)、および超音波検査¹を含む高度な断面イメージングモダリティを有する死体の検査である。^,ヒトにおいて、PMCTは、骨格変性^,2、3、3異物、ガス所見^{244、5、6、5}および血管⁶系^7、8、98の病態の外傷性症例を調査するのに有用⁷である。⁹2014年以来、virtopsyは香港の鯨類座礁応答プログラム¹で日常的に実施されています。PMCTとPMMRIは、従来の壊死によって評価するには分解されすぎている死体に病理形態学的知見を描写することができる。非侵襲的な放射線評価は客観的でデジタル的に保持可能であり、数年後^{の1、10、111....}

Protocol

注:香港の鯨類の乙女座止め応答プログラムの枠組みでは、足止めされた鯨類はPMCTによって日常的に調べられました。著者らは、ウイルススキャン、データ後処理(例えば、画像の再構成とレンダリング)、データ解釈、およびvirtopsyレポート¹を担当した。この高度な技術は、注意深い知見を強調し、従来の壊死(https://www.facebook.com/aquanimallab)の前にPM所見の最初の調査に関する洞察を与えます。

1. データ準備

1. 取得した CT データセットを DICOM 3.0 形式でエクスポートします。DICOM フォルダをコンピュータ (デスクトップなど) にコピーします。
2. 無料または商用のDICOMビューアを開きます。以下の手順は、TeraRecon Aquarius iNtuitionワークステーション(バージョン4.4.12)に基づいています。
3. Aquarius iNtuition クライアント ビューア (AQi) アイコンのアイコン をダブルクリックします。該当するフィールドにユーザー名、パスワード、およびサーバー名を入力します。[ログイン] ボタンをクリックします。
   注 : サーバー名フィールドに正しいサーバー IP アドレスが設定されていることを確認してください。<....

Results

2014年1月から2020年5月にかけて、42頭のインドー太平洋ザトウクジラ (ソウザネンシス)、130 種のインドー太平洋フィンレスイルカ(ネオフォカイナフォカイド)、その他21種を含む、香港海域で足止めされた合計193頭の鯨類がPMCTによって調べられました。全身スキャンは136人の死体で行われ、57人は頭蓋骨とフリッパーの部分的なスキャンでした。解剖学的特徴および病理は一般的に観察された8つの画像レンダリング技術で、鎖状鯨類の生物学的健康およびプロファイルの評価のために示された。

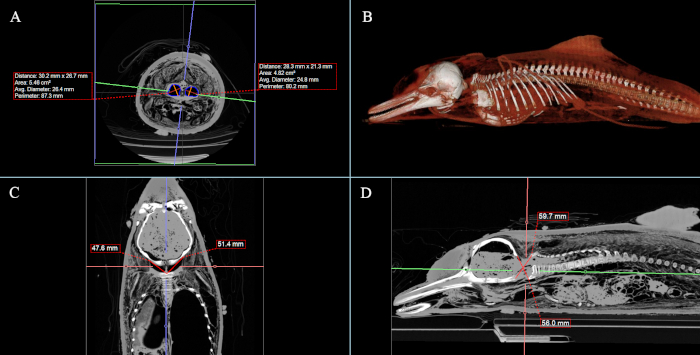

図1:死亡したインドー太平洋ザトウクジラを(A)軸方向に表示するMPR機能、(B)3D、(C)再構成されたコロナル、(D)矢状の視差を再構成した。アトラント後頭空間の面積測定は、軸面で実証されてい.......

Discussion

virtopsy データセットを明確に視覚化するために、2D レンダリングと 3D レンダリングの両方から成る 8 つの画像レンダリング技術が、生物学的健康状態とプロファイルの PM 調査のために、各足止めされた死体に日常的に適用されました。これらのレンダリング技術には、MPR、CPR、MIP、MinIP、DVR、セグメンテーション、TF、およびPVRが含まれていました。多様なレンダリング手法は、ウィンドウ調整と共に補完的に使用されます。各画像の改新技術の概念と利点も説明します。

マルチプラナー再構築(MPR)
MPRは、冠状動脈、矢状、および解剖学的に整列された斜め平面画像^24,30を含む非軸2D画像を作成するプロセスであり^、30軸平面での取得中に直接取得されない。この支配的な2Dレンダリング技術は、高品質の画像^31、32,

Materials

List of materials used in this article

Name	Company	Catalog Number	Comments
Aquarius iNtuitionワークステーション	TeraRecon Inc	NA
Siemens 64列マルチスライススパイラルCTスキャナー Somatom go.アップ	シーメンス ヘルスニアーズ	NA
