평형 수색 구멍 내의 진동 파이프라인 주위의 유량장 시각화

요약

이 프로토콜의 목표는 진동 파이프라인에 의해 유도된 평형 수색 구멍 내에서 상세한 유동 필드의 시각화와 근경계 전단 및 정상 응력의 측정을 가능하게 하는 것입니다.

초록

이 백서에서는 진동 파이프라인에 의해 유도된 평형 scour 구멍 내에서 상세한 유동 필드의 시각화및 근경계 전단 및 정상 응력의 측정을 용이하게 하기 위한 실험 방법을 제시합니다. 이 방법은 파이프라인 변위 추적 및 유량 필드 측정을 위한 시간 해결된 입자 이미지 속도계(PIV) 시스템인 직선 수로에서 파이프라인 진동 시스템을 구현하는 것을 포함합니다. 진동 파이프라인의 변위 시계열은 상호 상관 알고리즘을 사용하여 얻어진다. 시간 해결된 PIV를 사용하여 얻어진 원시 입자 라덴 이미지를 처리하는 단계가 설명되어 있습니다. 서로 다른 진동 단계에서 진동 파이프라인 주위의 상세한 순간 흐름 필드는 다중 시간 간격 교차 상관 알고리즘을 사용하여 큰 속도 그라데이션을 가진 흐름 영역에서 변위 바이어스 오류를 방지하여 계산됩니다. . 웨이블렛 변환 기술을 적용하여 동일한 진동 위상을 가진 캡처된 이미지가 위상 평균 속도 필드를 얻기 전에 정확하게 분류됩니다. 이 백서에 설명된 유량 측정 기술의 주요 장점은 매우 높은 시간 및 공간 해상도를 가지며 동시에 파이프라인 역학, 유량 필드 및 근경계 유동 응력을 얻는 데 사용할 수 있다는 것입니다. 이 기술을 사용하여 진동 파이프라인 주변과 같은 복잡한 환경에서 2차원 유량장에 대한 보다 심층적인 연구를 수행하여 관련 정교한 수색 메커니즘을 더 잘 이해할 수 있습니다.

서론

해저 파이프라인은 유체 또는 수소 탄소 제품 이송을 목적으로 해양 환경에서 널리 사용됩니다. 파이프라인이 침식 가능한 해저에 배치되면 파이프라인 자체의 파도, 전류 또는 동적 움직임(강제 진동 또는 소용돌이 유발 진동)의 파도, 전류 또는 동적움직임으로 인해 파이프라인 주변의 수두 구멍이 형성될 가능성이 있습니다 1,^2. 해저 파이프라인 주변의 수색 메커니즘에 대한 이해를 높이기 위해 난류 유량필드의 측정과 파이프라인-유체-해저 상호작용 영역 내의 침대 전단 및 정상 응력의 추정은 수색 구멍 치수 1,2,^3,3,^4,5,6,7의측정 . 유동필드가 불안정하고 하단 경계가 거칠기 때문에 침대 전단 및 법응력은 매우 어려운 환경에서는 순간경계 응력(경계 위 약 2mm)을 측정할 수 있습니다. ^그들의대리 8^,9로사용됩니다. 지난 수십 년 동안, 진동 파이프라인 을 둘러싼 수색은 수목 구멍^3,4내에서 파이프 라인 주변의 정교한 흐름 필드의 값을 정량적으로 제시하지 않고 연구및 출판되었습니다. ^{5,10,11,12,13},^{14,15,16,17, 18}. 따라서, 이 방법 의 목적은 상세한 유동 필드를 시각화하고 강제 진동 파이프라인에 의해 유도된 평형 scour 구멍 내에서 근경계 전단 및 정상 응력을 결정하기 위한 새로운 실험 프로토콜을 제공하는 것이다. 이 연구에서 파이프라인-유체-해저 상호 작용 프로세스는 단방향 전류와 파도가 있는 것이 아니라 정지한 수질 환경에 있다는 점에 유의해야 합니다.

이 실험 방법은 두 가지 중요한 구성 요소, 즉 (1) 파이프 라인 (강제) 진동의 시뮬레이션으로 구성됩니다. (2) 파이프라인 주위의 유량 필드를 측정합니다. 첫 번째 구성 요소에서 진동 파이프라인은 서보 모터, 두 개의 연결 스프링 및 파이프라인 지지 프레임이 있는 진동 시스템을 사용하여 실험 수로에서 시뮬레이션되었습니다. 연결 스프링의 모터 속도와 위치를 조정하여 다양한 진동 주파수와 진폭을 시뮬레이션할 수 있습니다. 두 번째 구성 요소에서는 시간 해결된 입자 이미지 속도계(PIV) 및 웨이블릿 변환 기술을 채택하여 다양한 파이프라인 진동 단계에서 높은 시간 및 공간 해상도 유량 필드 데이터를 얻었습니다. 시간 해결된 PIV 시스템은 연속 파레이저, 고속 카메라, 파종 입자 및 상호 상관 알고리즘으로 구성됩니다. PIV 기술은 19,^{20,21,22,23,24,25}, 꾸준한 난류 흐름 필드를 얻기에 널리 사용되어 왔지만 , 파이프라인 유체 -해저 상호 작용의 경우와 같은 복잡한 불안정한 흐름 필드조건에서 응용 프로그램은 상대적으로 제한되어 8,^9,26,27. 그 이유는 PIV 기술의 전통적인 단일 시간 간격 상호 상관 관계 알고리즘이 상대적으로 높은 속도 그라데이션이 존재하는 불안정한 흐름필드에서 흐름 피처를 정확하게 캡처할 수 없기 때문입니다.9. ²⁰. 본 호에 기술된 방법은 다중 시간 간격 상호 상관 알고리즘9,^28을사용하여 이 문제를 해결할 수 있다.

프로토콜

1. 실험실 안전 검사

1. 레이저 및 수로 시스템의 사용과 관련된 안전 규칙을 검토합니다.
2. 실험실의 안전 교육 요구 사항이 충족되었는지 확인합니다.
   참고: 이 실험에서는 파장이 532nm인 5W 공랭식 연속 파레이저 세트와 길이 11m, 폭 0.6m, 깊이 0.6m의 유리면 직선 수로(그림 1)가 사용됩니다. 이 두 장치에 대한 기본 안전 권장 사항은 다음과 같습니다.
   1. 테스트 하기 전에 레이저 가시선에서 잠재적인 반사 표면을 확인; 레이저 장치를 작동할 때 안전 고글을 착용하십시오.
   2. 실험 중에 레이저 빔 의 수준에서 눈을 하지 않도록 하고 광학 요소 또는 반사 도구를 취급할 때 반사된 레이저 조명에 주의하십시오.
   3. 물 호스가 떨어지지 않고 수로에서 물이 항상 넘치지 않도록하십시오.

2. 수로 및 해저 모델 설정

1. 수로 의 중간에있는 침식 해저 모델을 준비합니다.
   참고: 본 연구에 사용된 퇴적물 재료는 중간 입자 크기 d₅₀ = 0.45 mm, 상대 침수 입자 밀도 Δ = 1.65 및 기하학적 표준 편차 σ_g = 1.30을 가진 균일하게 분포된 중간 모래였다.
2. 모래 수평기를 사용하여 해저를 컴팩트하고 평평하게 합니다.
3. 천천히 물 호스로 수로를 채우고 충전 과정에서 평평한 해저 표면이 손상되지 않았는지 확인하십시오. 수심 0.4m에 도달하면 채우지 않습니다.
4. 파이프라인 모델 및 PIV 시스템을 설정하기 위한 수로 상단 플랫폼과 유리를 지웁히 합니다.

3. 파이프 라인 모델 및 진동 시스템 설정

1. 직경 35mm, 길이 0.56m의 아크릴 실린더 형태로 조립식 파이프라인 모델을 사용하십시오.
2. 그림2에 도시된 바와 같이, 수로의 상단 레일에 잠겨 있는 다른 고정 프레임에 두 개의 스프링으로 연결되는 알루미늄 지지 프레임에 파이프라인 모델을 장착합니다. 4개의 베어링을 사용하여 고정 프레임 내부의 지지 프레임을 고정하여 지지 프레임이 수직 방향을 따라자유롭게 진동할 수 있도록 합니다(그림 2).
3. 연결 막대를 사용하여 이동 가능한 폴을 고정 프레임 상단에 장착된 서보 모터에 연결합니다. 본 연구에서, 파이프라인 모델 및 알루미늄 프레임을 포함하는 조립된 진동 시스템의 무게는 1.445 kg이며, 이는2.682의 동등한 질량 비(m*)를 가한다; 0.82Hz의 고유 진동수(f_N); 및 감쇠 비율(θ) 0.124.
4. 이동 식 극과 지지 프레임을 조정하여 파이프라인과 해저 사이의 일정한 간격 비율을 얻습니다.  본 연구에서, G/D=1, 여기서 G는 파이프라인의 바닥과 초기 해저 표면 사이의 수직 거리; D는 파이프라인 직경입니다.
5. 서보 모터를 켜서 파이프라인에서 강제 진동을 유도합니다. 지지 프레임과 4개의 베어링을 조정하여 파이프라인 진동이 수직 방향을 따라 가도록 합니다. 지지 프레임조정이 완료되면 서보 모터를 끕니다.
6. 해저 모델이 3.5에서 방해를 받으면 실험을 실행하기 전에 해저를 다시 소형화하고 수평합니다.

4. PIV 설정

1. 레이저 장치를 수로 의 상단에 놓고 광학을 형성하는 레이저 시트를 설치합니다.
2. 레이저 장치를 켜고 레이저 시트 성형 광학을 조정하여 관심 분야 내부에 조명이 켜진 플랫 시트가 형성되도록 합니다.
   참고 : 이 연구에서, 조명 녹색 레이저 시트는 수로 유리 벽에 평행 1.5 mm 두께이며 수로의 중심선을 따라 물로 아래쪽으로 캐스팅됩니다. 이 연구의 관심 분야는 파이프라인-유체-해저의 상호 작용 영역을 말하며 파이프라인의 오른쪽 절반에 국한됩니다. 파이프라인의 그림자는 파이프라인의 왼쪽 절반에 표시됩니다.
3. 고속 카메라를 설정합니다.
   참고: 이 연구에서는 12기가바이트 메모리 저장 용량과 최대 해상도 2.3Mpx(1920×1200)가 있는 고속 카메라가 사용됩니다(예: 팬텀 Miro LAB 320). 자세한 작업 절차는 다음과 같습니다.
   1. 고속 카메라에 적절한 초점 거리로 렌즈를 장착합니다. 고속 카메라를 높이 조절이 가능한 삼각대에 끼십시오. 조명된 레이저 시트에 수직인 축으로 카메라를 관측 영역의 수준으로 조정합니다.
      참고: 이 연구는 최대 조리개 f/2.8에서 60mm 프라임 렌즈를 사용합니다.
   2. 이더넷 케이블을 사용하여 카메라를 컴퓨터에 연결하고 카메라 제어 소프트웨어(예: 팬텀 PCC 2.6)를 켭니다. 카메라를 켜고 카메라 제어 소프트웨어 인터페이스의 컴퓨터에 연결합니다.
   3. 삼각대를 조정하여 카메라의 시야가 파이프라인-유체-해저 상호 작용 영역을 커버하도록 합니다. 삼각대에 내장 된 버블 레벨을 사용하여 카메라를 레벨; 초점 링이 렌즈의 초점 링을 조정하여 초점 평면에서 레이저 시트가 선명하게 지워지도록 합니다.

5. 실험 설정 최적화 및 교정

1. 수로의 테스트 섹션에 PIV 시드 입자를 추가합니다.
   참고: 이 연구에 사용된 파종 입자는 직경 10 μm의 알루미늄 분말과 2.7의 특정 밀도였습니다.
2. 필요한 경우 레이저 시트의 광 강도를 향상시킵니다.
3. 컴퓨터의 라이브 카메라 뷰를 통해 레이저 시트에 조명된 시드 입자를 관찰하여 카메라의 초점을 확인합니다. 필요한 경우 포커스 링을 미세 조정하여 시드 입자가 선명하고 초점이 맞춰지도록 합니다.
4. 레이저 시트의 평면에서 시야 내부에 교정 눈금자를 배치하고 하나의 보정 이미지를 캡처합니다.
   참고: 이 연구에서 채택된 이미지 해상도는 1600 × 1200 픽셀이었습니다.
5. 데이터 수집에 적합한 샘플링 속도를 선택합니다.
   참고: 선택한 샘플링 속도는 한 쌍의 이미지 내에서 시드 입자 변위가 최대 심문 창 길이의 50% 미만인지 확인해야 합니다. 이 연구에서 최대 심문 창 크기는 32 × 32 픽셀이고 채택 된 샘플링 속도는 초당 200 프레임입니다.
6. 5.1-5.5단계가 완료되면 레이저와 카메라를 끕니다.

6. 실험 및 데이터 수집 실행

1. 투명 아크릴 플레이트 (두께 20mm)를 레이저 소스 아래와 수면에 배치하여 수면 변동을 억제하고 레이저 광에 대한 조용한 광학 액세스를 보장하십시오.
2. 서보 모터를 켜서 파이프라인 모델에서 강제 진동을 유도합니다.
   참고: 본 연구에서 서보 모터의 유도 주파수는 f₀ = 0.3 Hz이다.
3. 진동 시스템을 (t=)1440 분 동안 실행하여 진동 파이프 라인 아래에 준 평형 scour 구멍을 얻습니다.
4. 레이저를 켜고 출력 전력을 최적화된 강도로 조정합니다. 카메라 및 카메라 제어 소프트웨어를 켜고 보정된 설정을 카메라에 적용합니다. 실험실에서 배경 조명을 끕니다.
5. 카메라 소프트웨어 제어 소프트웨어에서 아래쪽 캡처를 클릭하여 5.6에서 선택한 샘플링 속도로 시드 입자가 있는 유량 필드 이미지를 기록합니다.
   참고: 이 연구의 모든 단일 레코딩에 대해 카메라 스토리지를 사용하면 1,000개의 이미지를 캡처할 수 있습니다.
6. 데이터 수집이 완료되면 기록된 이미지 품질을 검토하고 심문 창당 시드 입자 밀도(32×32픽셀)가 8보다 큰지 확인합니다. 기록된 파일을 저장하는 경우, 그렇지 않으면, 관찰 영역에서 시딩 용액을 천천히 주입하여 시드 밀도가 증가하고, 6.3-6.5 단계를 반복한다.
7. 6.3-6.5 단계를 반복하여 더 많은 데이터 집합을 수집합니다.
   참고: 이 연구에서는 유속, 소용돌이, 난류 및 경계 에 가까운 응력을 계산하기 위한 충분한 원시 데이터를 얻기 위해 20,000개 이상의 이미지를 촬영했습니다.
8. 모든 데이터 수집이 완료되면 레이저 장치, 카메라 및 서버 모터를 끄십시오. 실험실에서 배경 조명을 켭니다.

7. 데이터 처리

1. 소프트웨어를 엽니다. 도구 모음의 파일 폴더 단추를 클릭하고 5.4단계에서 촬영한 교정 이미지를 로드합니다.
   참고: 파이프라인 변위 추적 및 유량 필드 계산 소프트웨어(예: PISIOU)에 데이터 처리 프로그램을 사용합니다.
2. 도구 모음에서 배율 조정 단추를 클릭합니다. 보정 이미지에서 알려진 거리를 측정하여 이미지의 배율을 계산합니다.
   참고: 계산된 이미지 눈금은 0.1694mm/픽셀입니다.
3. 도구 모음에서 원본 단추를 클릭합니다. 각 이미지에서 좌표의 원수를 설정합니다.
4. 기록된 이미지에서 진동 파이프라인의 변위 시간계를 추출합니다.
   1. 6단계에서 촬영한 원시 이미지를 로드합니다. 그런 다음 매개 변수 패널을클릭하고 데이터 파일 수와 샘플 속도를 입력합니다.
   2. 이미지 필터 메뉴에 로우 패스 필터를 적용합니다.
      참고: 이 작업을 수행하면 처리된 이미지에서 파이프라인의 가장자리(대상추적)를 쉽게 인식할 수 있습니다(그림 3a참조).
   3. 도구 모음에서 PTV모듈을 클릭합니다. 그런 다음 추적 점 버튼을 클릭하고 파이프라인의 중심점을 선택합니다. PTV 도구로이동하여 감마, 라이트 게이트 및 중앙값 필터를 조정하여 이미지의 파이프라인 윤곽선을 골라내보라고 합니다. 도구 모음에서 개체 추적 단추를 클릭합니다. 처리된 이미지에서 대상 영역(즉, 파이프라인)을 선택하고 연속처리된 이미지로부터 진동 파이프라인의 변위를 추적하는; 후속 유량 필드 데이터 프로세스에 대한 진동 파이프라인의 변위 시계열(t)을 기록합니다(그림 4참조).
   4. 추가 계산을 위해 파이프라인 변위 시간계 데이터를 내보내고 저장합니다.
5. 기록된 이미지에서 순간 속도 필드를 결정합니다.
   1. PTV 도구로이동하여 기본 버튼을 클릭하여 후속 PIV 분석을 위해 원시 이미지를 다시 시작합니다. PTV 모듈을 클릭하여 PTV모듈을 비활성화합니다. 도구 모음에서 매개 변수 패널을 엽니다. 속도 벡터 계산 매개변수를 지정합니다.
      참고: 이 연구에서는 32 × 32 픽셀에서 시작하여 16 × 16 픽셀로 전달되고 8 × 8 픽셀로 끝나는 심문 창으로 다중 패스 반복 프로세스가 채택됩니다. 모든 가공 패스는 인접한 하위 창 간에 50% 겹침을 사용합니다.
   2. 이미지 필터 메뉴의 라플락시안 필터 기능을 원시 이미지에 적용하여 시드 입자를 강조 표시하고 바람직하지 않은 산란광을 필터링합니다(그림 3c참조).
   3. 도구 모음의 경계 버튼을 클릭하고 이미지에 기하학적 마스크를 설정하여 추가 계산을 위해 해저 영역을 제외합니다. 경계 저장 버튼을 클릭하여 경계 데이터를 저장합니다.
   4. 도구 모음의 실행 단추를 클릭하여 상호 상관 방법을 사용하여 다양한 진동 단계에 대한 순간 속도 필드를 계산합니다.
      참고: 이 연구에서는 유량 필드의 고속 그라데이션으로 인한 바이어스 오류를 줄이기 위해 다중 시간 간격 알고리즘을 채택합니다(그림 5참조). 교차 상관 계산에 채택된 다중 시간간격은 Δ t, 3Δt,9Δt 및 21Δ t(Δt = 5ms)입니다. 만족스러운 상관 관계 기준은 70%보다 큽합니다.
   5. 추가 분석을 위해 순간 속도 필드 데이터를 내보내고 저장합니다.
6. 뉴랜드 1994^29,30 및 Hsieh 2008^28에설명된 알고리즘을 사용하여 계산된 순간 속도 필드에서 위상 평균 속도 필드를 결정합니다.
   참고: 이 단계의 계산 절차는 다음과 같이 설명됩니다.
   1. 각 순간 속도 필드에 대한 순간 위상을 얻기 위해 진동 파이프 라인의 변위 시계열, θ(t)에 웨이블렛 변환 기능을 적용합니다. 웨이블릿 변환 함수는 다음과 같이 정의됩니다.
      (1)
      W_Θ가 웨이블렛 계수인 위치; α및 β는 각각 스케일 및 번역 파라미터; 함수는 몰렛 함수이며 다음으로 계산됩니다. 수퍼 스크립트 "*"는 복잡한 컨쥬게이트를 나타냅니다. 다른 파이프라인 변위에 해당하는 진동 파이프라인의 순간 단계인 Φ는 다음에서 계산할 수 있습니다.
      (2)
   2. 위상이 같은 단계의 순간 속도 필드를 평균화하여 위상 평균 속도 필드를 얻습니다.
   3. 다음에서 계산된 위상평균 속도 필드에서 흐름 vorticity, ω 2를 결정합니다.
      (3)
      여기서 x 및 y 방향을 따라 위상 평균 속도입니다.
7. 시각화를 위해 Tecplot 소프트웨어에서 계산된 위상 평균 속도 및 vorticity 데이터를 로드합니다.
8. Hsieh 등 2016 9에 설명된 알고리즘을 사용하여 계산된 순간 속도 필드에서 근경계 전단 및 법선 응력을 결정합니다. 이 단계의 계산 절차는 다음과 같이 설명됩니다.
   1. 계산된 위상 평균 속도 흐름 필드에서 경계 근처 속도 데이터(해저 위 0-5mm)를 추출합니다.
   2. 한 진동 주기 내에서 서로 다른 단계에 대해 수분 프로파일(scour hole 경계 위 약 2mm)을 따라 경계 에 가까운 전단 응력, t_s 및 법선 응력 t_n을계산합니다. 주: 계산 방정식은 다음과 같습니다.
      , (4)
      여기서, μ = 유체의 동적 점도(본원에서 1×10-3 Pa∙s로 촬영); u_p = 침대에 평행한 경계 속도; u_n = 침대에 수직으로 가까운 경계 속도; _n = 침대에서 정상적인 거리.
9. 시각화를 위해 계산된 경계 근처 전단 및 법선 응력 데이터를 소프트웨어(예: Tecplot)에 로드합니다.

결과

파이프라인 변위 추적 및 순간 속도 계산의 원시 이미지와 처리된 이미지 간의 비교의 예는 그림3에 나와 있습니다. 그림 3b에도시된 바와 같이, 원시 이미지의 시드 입자와 노이즈가 필터링되고 빛나는 파이프라인 가장자리가 유지되어 변위 시계열을 얻습니다. 그림 3c에서볼 수 있듯이 시드 입자, 파이프라인 가장자리 및 해저 표면 주위의 빛 산란/반사는 라플락시안 필터에 의해 필터링됩니다. 진동 파이프라인의 변위 시계열의 예는 그림4에 나와 있습니다. 파이프라인의 진동은 거의 정현파이며 진동 주파수와 진폭은 각각 0.3Hz 및 ~50mm입니다.

도 6은 t=1440분에서 의준평형 스큐 프로파일 및 진동 파이프라인의 이미지의 예를 나타내며, 이 연구의 좌표(x -O-y)의 기원은 원래 해저 표면과 파이프 라인 수직 중심선. 도6에 도시된 바와 같이, 시드 입자 이외에, 극소수의 현탁물 입자가 유동에서 관찰될 수 있다; 따라서 원시 이미지 품질이 저하되지 않았습니다. 이것은 또한 파이프라인 수색 공정에 대한 준평 단계에 도달했음을 나타낸다.

시각화된 위상 평균 속도 필드 및 vorticity 역학의 예는 그림7에 나와 있습니다. PIV 측정 중에 파이프라인의 그림자로 인해 파이프라인 왼쪽에 있는 영역에는 데이터가 없습니다(그림 7의 서브플롯 참조). 도7에서 볼 수 있듯이, 진동의 1사이클 이내의 유량장의 9개의 이산상이 제시된다. 파이프라인 낙하 단계(0 ≤ t0/T< 0.5, T는 진동 주기와 t _0은 0에서 T까지의 시간이 달라지는 경우) 전단에서 대칭 패턴을 가진 한 쌍의 와류가 생성됩니다. 진동 파이프라인의 양쪽에 레이어를 가합니다. 파이프라인이 수색 트렌치 바닥 (t₀/T = 4/8)에 도달 한 직후, 반시계 방향 소용돌이가 왜곡되어 파이프 라인이 해저에서 상승함에 따라 수색 트렌치로 빨려 들어갑니다. 파이프라인 오름차순(0.5 ≤ t0/T<1)의 기간 동안, 내림차순 단계에 있는 것과 반대 방향으로 회전하는 다른 한 쌍의 와류는 파이프라인의 위쪽 가장자리 주위에 대칭적으로 생성됩니다. 도7에서 유동 역학을 더 잘 관찰하기 위해, 파이프라인 진동의 1사이클동안 72단계(프레임)의 유량필드로 이루어진 해당 비디오(비디오 1)가 제공된다.

근경계 전단 응력, T _s 및 법선 응력의 예는, 하나의 진동 주기 내에서 수색 프로파일을 따라 T_n 진화가 도8에 제시된다. 유량필드는 y축에 대해 대칭이기 때문에 이 스터디에 제시된 근경계 전단 응력과 법선 응력은 수색 프로파일의 오른쪽 절반(0 < x & 5)에 국한됩니다. 도8에 도시된 바와 같이, 이러한 두 응력은 평면 베드 조건에서 모래 입자의 임계 베드 전단 응력, T c(Shields의 곡선에서 0.243 Pa로 얻어짐)의 값에 의해 정규화된다. 파이프라인이 침대로 떨어지거나 침대에서 오름차순일 때 진동 파이프라인 아래의 T_s 및 T_n의 절대 값은 크게 증가합니다. T s와 T_n이 최대 값과 최소 값을 나타내는 영역은 그림 7과 같이 진동 파이프라인과 수색 경계 사이의 유동 필드의 진화와 일치합니다.

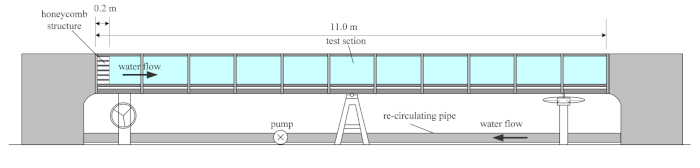

그림 1 : 실험수로의 개략성. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

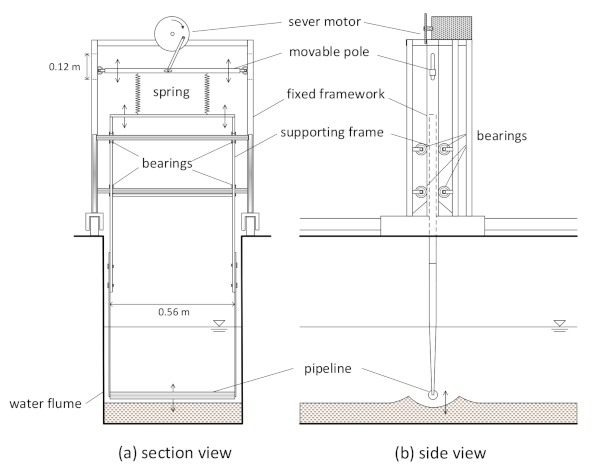

그림 2 : 파이프라인 모델 및 진동 시스템 설정의 회로도. (a) 단면 뷰, (b) 측면 도면. 이 그림은 8에서수정되었습니다. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

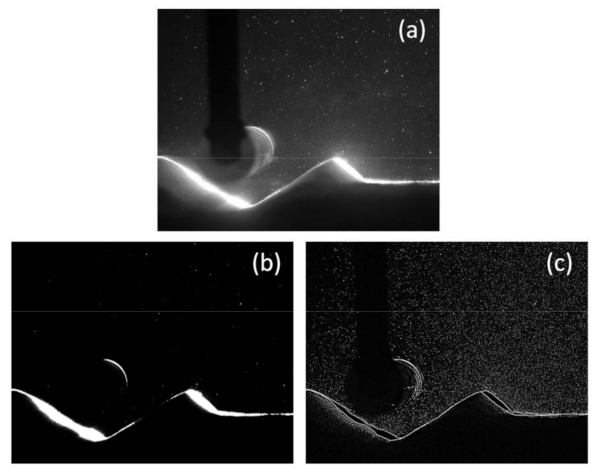

그림 3 : 원시 이미지와 처리된 이미지 의 비교 예. (a) 원시 이미지, (b) 파이프라인 변위 추적을 위한 처리된 이미지 및 (c) 순간 속도 계산을 위한 처리된 이미지. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

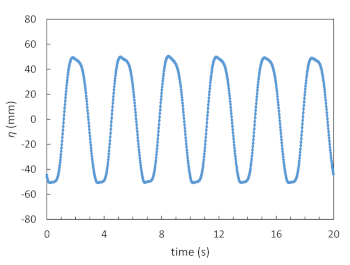

그림 4 : 진동 파이프라인의 변위 타임시리즈 예 t = 1440 분에서 . 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

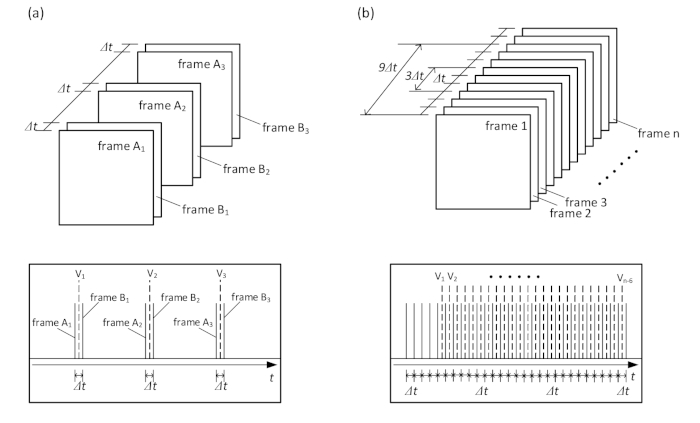

그림 5 : 단일 시간 및 다중 시간 간격 상호 관계 알고리즘 간의 비교. 이 수치는 9에서재현됩니다. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

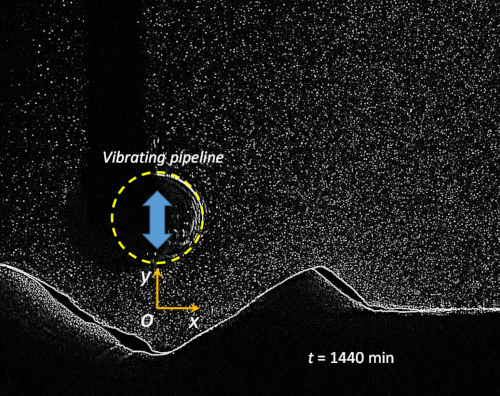

그림 6 : t = 1440 분에서 준 평형 scour 프로파일의 예이미지. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

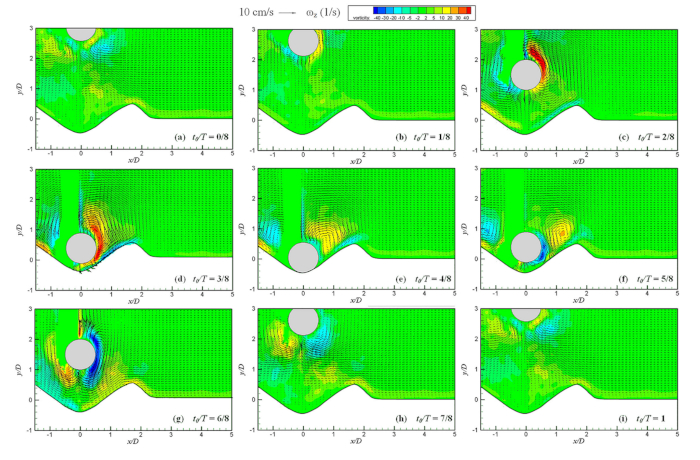

그림 7 : 시각화된 위상 평균 속도 필드 및 vorticity 역학의 예. 이 수치는 8에서재현됩니다. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.

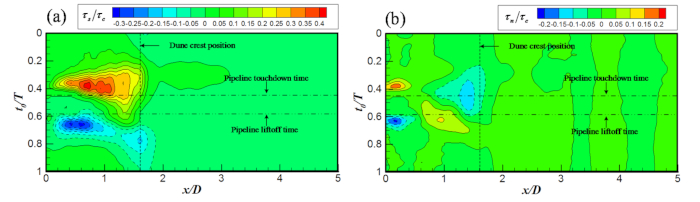

그림 8 : 하나의 진동 주기 내에서 scour 프로파일을 따라 t s와 t n의 진화의예. 터치다운 및 리프트오프 시간은 파이프라인의 맨 아래가 각각 수색 구멍 경계에서 닿고 상승하는 시간을 가리킵니다. 이 수치는 8에서재현됩니다. 이 그림의 더 큰 버전을 보려면 여기를 클릭하십시오.
