Method Article

Sediment Core extrusie Method bij Millimeter resolutie met behulp van een gekalibreerde, schroefdraad-rod

DOI:

10.3791/54363

⸱

August 17th, 2016

 ,  ,  ,  ,  ,  ,  ,  ,  ,  ,  ,
1College of Marine Science, University of South Florida, 2Marine Science and Chemistry, Eckerd College

In This Article

Summary

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Een extrusie-methode met behulp van een gekalibreerde schroefdraad-rod wordt gepresenteerd, die het mogelijk maakt voor mm schaal subsampling van waterbodems kernen. Millimeter schaal steekproef noodzakelijk is om volledig te karakteriseren recente gebeurtenis stratigrafie in sediment verslagen.

Abstract

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Waterbodems kern sampling wordt meestal uitgevoerd bij cm of halve cm resolutie. Afhankelijk van de bezinkingssnelheid en afzettingsmilieu, deze resolutie biedt registers op de jaarlijkse om decadale schaal, op zijn best. Een extrusie-methode, met behulp van een gekalibreerde, schroefdraad-staaf wordt hier gepresenteerd, die het mogelijk maakt voor millimeter schaal subsampling van waterbodems kernen van verschillende diameters. Millimeter schaal subsampling zorgt voor sub-jaarlijkse maandelijkse analyse van de sedimentaire record, een orde van grootte hoger dan de typische sampling regelingen. De extruder bestaat uit een 2 meter aluminium frame en de basis, twee kernactiviteiten slangklemmen, een schroefdraad-rod, en een 1 m zuiger. Het sediment wordt boven de zuiger geplaatst en geklemd aan het frame. Een acryl bemonstering kraag is bevestigd aan de bovenste 5 cm van de kernbuis en een platform om deelmonsters extraheren. De zuiger wordt gedraaid rond de schroefdraad-rod op geijkte tijdstippen en zachtjes duwt het sediment uit dep van de kernbuis. Het sediment wordt vervolgens geïsoleerd in de bemonstering kraag en geplaatst in een passende steekproef tank (bijv, pot of zak). Deze methode behoudt ook de enkelvoudige monsters (dwz hoog porie watergehalte) aan het oppervlak, waardoor een consistente steekproef volume. Dit mm schaal extrusie methode werd toegepast voor kernen verzameld in de noordelijke Golf van Mexico na de Deepwater Horizon onderzeeër olie release. Er zijn aanwijzingen dat het noodzakelijk is om te proeven aan het mm schaal om volledig te karakteriseren gebeurtenissen die zich voordoen op de maandelijkse tijdschaal voor continentale helling sedimenten.

Introduction

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Sediment bodemmonsters uit lacustrine, estuariene en mariene (continentaal plat en helling) omgevingen hebben verslagen van het zoutgehalte, temperatuur, organische en anorganische verontreinigende stoffen en vele andere milieu-parameters die op decadale om duizendjarige tijdschalen 1-3,6,8,13 , 17. In de meeste gevallen zijn de standaard praktijken zijn te vinden in hoofdstuk deze kernen op halve centimeter of centimeter intervallen 5,15. Deze resolutie is geschikt voor multi-jaar, decadale of hoger schaal resolutie in de meeste gevallen. De behoefte aan een verhoogde resolutie extrusie is onlangs aangetoond in een aantal verslagen die variabiliteit van sedimentaire biomarkers / proxies gedetecteerd op een mooie schaal langs de verticale profiel van het sediment kern 11,16. Bij recente sedimentatie die optreedt op tijdschalen van maanden tot een jaar, is het nodig om fijnere resolutie subsampling methoden (bijv mm schaal) gebruikt. Dit wordt vaak een uitdaging met waterbodems te wijten aan thij ongeconsolideerde aard van het oppervlak sedimenten.

We presenteren een sedimentkern extrusie methode die mm schaal sediment sub-monsters zorgt. Vervolgens hebben we passen deze extrusie methode om de sedimenten van de noordelijke Golf van Mexico na de Deepwater Horizon (DWH) evenement. Deze applicatie toont de effectiviteit van millimeter schaal subsampling in het karakteriseren van sub-jaarlijkse evenement stratigrafie in verband met door de mens beïnvloed depositionele systemen.

Maandelijks of sub-jaarlijkse schaal resolutie in sedimentaire archieven is bijzonder voordelig wanneer het karakteriseren van de korte termijn event stratigrafie. Milieu-assessments met behulp van sub-jaarlijkse resolutie zijn in staat om volledig te karakteriseren door de mens veroorzaakte sedimentatie evenementen.

Sedimenten in de noordelijke Golf van Mexico, die werden getroffen door de Deepwater Horizon olie evenement een voorbeeld van het evenement stratigrafie volledig gekarakteriseerd met behulp van millimeter (sub-jaarlijkse) scale resolutie bemonstering. Naar aanleiding van de Deepwater Horizon (DWH) evenement in 2010, continentale helling sedimenten van de noordoostelijke Golf van Mexico (Ngom) kwam in contact met koolwaterstoffen door middel van een orde van grootte verhoging van vlokkige koolwaterstof afzetting 4,9,10,12,14,18. De toename van de sedimentatie werd veroorzaakt door een Marine Oil Sneeuw sedimentatie en vlokkig Cumulatie (MOSSFA) event 4,9,10,12,14,18. Dit resulteerde in ongeveer 6-10 mm van sediment accumulatie in een periode van 6-12 maanden van medio 2010 tot begin 2011 4. Het was nodig om sub-sample van deze boorkernen bij millimeter-schaal om volledig te karakteriseren de ingangen, de tarieven van sedimentatie en post-afzettingprocessen.

Protocol

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

1. Verzamel sedimentkernen

  1. Verzamel waterbodems kern met behulp van multi-core, doos kern, zuiger kern, etc. 4,7,12,14. Zorg ervoor dat de kern gedeelte is 1 meter of minder.
  2. Polycarbonaat acryl of puck in de bodem van de kern. Controleer of de puck overeenkomt met de binnendiameter van de kernbuis. Plaats een rubberen afdichting op de buitenste diameter van de puck op het geheel van het sediment kern te behouden.
  3. Bij het ophalen van de kern, extruderen onmiddellijk of de verpakking voor transport en opslag (zie stap 1.4 tot 1.6 voor opslag en transport).
  4. Plaats een schuim of acryl puck in het oppervlak van de kernbuis en voorzichtig aandrukken totdat het schuim of acryl net boven het sediment interface om de integriteit van de sediment-watergrensvlak te houden tijdens transport en opslag.
  5. Plaats de dop op de top van de kernbuis en afdichting met elektrische tape. Plaats de dop op de bodem van de kern buis af te dichten met electrical tape. Label de top dop met de nodige project sample identifiers.
  6. WINKEL aders op de gewenste temperatuur op basis van de gewenste analyse.
    Opmerking: Zo kan kernen voor organische chemische analyse of biologische analyse ingevroren (-20 ° C), terwijl kortlevende radioisotoop kernen kunnen worden bewaard bij kamertemperatuur (~ 20-25 ° C).

2. Bereid Sub-monster Schepen en Gereedschappen

  1. Label sub-sample schepen (bijvoorbeeld potten, zakken of bekers) met projectnaam, kernlocatie en increment (bv PROJECT NAME_CORE SITE_0 - 2 mm), samen met alle andere identificatie-informatie (bijvoorbeeld datum, core-type).
  2. Assembleren en te steriliseren (methanol) nodig snij-instrumenten (bv, acryl peddels, stopverf messen, etc.) en persoonlijke beschermingsmiddelen (bv, handschoenen, witte jassen, etc.).
    Opmerking: Deze werktuigen en hun sterilisatie procedures zullen afhangen van het typeanalyse worden uitgevoerd op elke deelsteekproef. Bijvoorbeeld, het gebruik van metalen en acryl werktuigen (in tegenstelling tot kunststof) is essentieel voor biologische chemische analyse, terwijl acryl en kunststof werktuigen (in tegenstelling tot metaal) worden gebruikt voor anorganische spoorelement analyses.

3. Bereid sediment Core voor de extrusie

  1. Als de kern is opgeslagen of bewaard, verwijder eerst de onderste kap. Om deze verlaging doet het bodemdeksel met een scheermesje en voorzien in de dop om een ​​vacuüm, waarbij het sediment houdt in de buis tijdens het overbrengen naar de extrudeerinrichting te handhaven (de extrusie puck moet reeds in de bodem van de bewaarde kernen ingebracht ) (Figuur 1).
  2. Wanneer onmiddellijk extruderen bij het afhalen, plaatst u de extrusie puck in de bodem van de kern. Dan zachtjes zet de kern buis op de zuiger en zet de kern aan de extruder met behulp van de klemmen.
  3. Zorg ervoor dat er minstens 5 cm van de kern buis resterende above de bovenste klem voor de bemonstering kraag.
  4. Verwijder de bovenste dop.
  5. Plaats de bemonstering kraag bovenop de kernbuis. Zorg ervoor dat de kraag is flush zit met het bovenste deel van de kern buis een monster verlies te voorkomen.
  6. Monster (of verwijderen indien niet nodig) het water boven het sediment op dit moment met behulp van een injectiespuit of sifon.
  7. Na extraheren van het water, begint het draaien van de zuiger op het oppervlak meest sediment met het oppervlak van de bemonstering kraag uitlijnen.

4. extrusie

  1. Draai de zuiger de gewenste bemonsteringsresolutie (typisch 1-2 mm, 1 volledige omwenteling = 2 mm deelmonster) (figuur 1).

figure-protocol-1

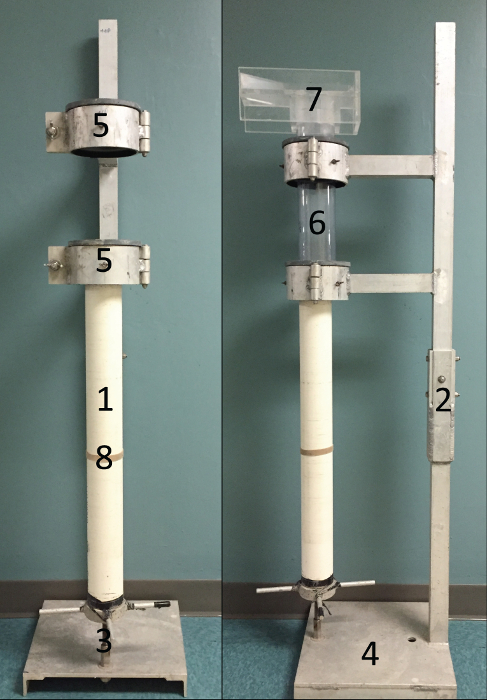

Figuur 1:. Beelden van Extruder Foto's van de extruder waarin de zuiger (1), koppeling (2) met schroefdraad-stang (3), extruder basis (4), klemmen (5) kernbuis (6), sampling kraag (7), en rubber band (8). Klik hier om een grotere versie van deze figuur te bekijken.

  1. Gebruik de acrylplaat (aan de binnendiameter van de kraag bemonstering verzwakking) aan de oorspronkelijke steekproef cut. Vervolgens zet de sub-monster naar de rand van de bemonstering kraag langzaam, terwijl het plaatsen van de juiste bemonstering vat onder de mond van de bemonstering kraag.
  2. Begint het monster te duwen in het bemonsteringsvat. Nadat het merendeel van het monster in het vat, gebruikt de kleinere werktuigen (bijvoorbeeld plamuurmes) om alle resterende monster in de steekproef kraag om de bemonsteringsvat bewegen.
  3. Gebruik de kleinere voeren om de resterende hoeveelheid monster te verwijderen van de acrylplaat en alle steekproeven oppervlak in het bemonsteringsvat.
  4. Zodra het monster volledig wordt overgebracht van de bemonstering kraag aan het schip, het reinigen van de bemonstering tools met gedeïoniseerd water, laboratorium doekjes en / of andere steriliserende vloeistof (bijvoorbeeld methanol). Maak de bemonstering kraag dienovereenkomstig met laboratorium doekjes, gedemineraliseerd water en andere steriliseren oplossing.
  5. Sluit de sample schip en de voorbereiding van de volgende monster schip voor extrusie. Herhaal stap 4.1 tot 4.5 voor elk deelmonster.

5. Resetten van de Extruder

  1. handmatig resetten van de extruder. Gebruik een boor en elastiek aan het proces van opnieuw instellen van de zuiger naar de bodem van de schroefdraad voorziene stang versnellen.
  2. Plaats het elastiek rond de zuiger nabij de basis voor de stabiliteit.
  3. Strekken de rubberen band rond het hoofd van de boor en stel de richting van de boor de zuiger naar beneden draaien.
  4. Draai de zuiger met een lage snelheid op de boor totdat de gewenste hoogte boven de basis van de extruder bereikt.
    Opmerking: Deze hoogte is gebaseerd op de lengte van de kern te extruderen en gewenste sampling height.

Results

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Kernen van de site DSH08 werden verzameld in december 2010 (29 ° 7.25 'N, 87 ° 51.93' W, 1143 m diepte) met behulp van een Ocean Instruments MC-800 multicorer. Deze kernen werden geëxtrudeerd bij 2 mm voor de oppervlakkige 15 cm (of meer) met het bovenstaande protocol. De pre-DWH (vóór 2010) en na DWH (2010) intervallen van de kern werd bepaald met een gekoppelde kortstondige radioisotoop (234 Th en 210 Pb) geochronologie 4. Verscheidene andere analyses werden uitgevoerd om de sedimentaire ingangen depositiesnelheden en na afzetting bestuderen, op deze plaats na het DiepzeeHorizon event. In aanvulling op korte duur van radio-isotopen analyse, totale alifatische concentratie 12, redox gevoelige metalen (mangaan, rhenium) 7, en de totale benthische foraminiferen dichtheid 14 werden gekwantificeerd. Vergelijking van elk van deze parameters op de mm schaal en cm schaal werd uitgevoerd (Tabellen2 en 3, figuur 2). Centimeter schaal data is samengesteld uit geïntegreerde, bedoel mm schaal data.

Top Diepte (mm) overmaat
Pb-210
(dpm / g) 		overmaat
Th-234
(dpm / g) 		Th-234 en Pb-210 samengevoegde Age model
(jaar) 		Totaal
foraminiferen
Dichtheid
(indiv./cm 3) 		[Opnieuw]
(ng / g) 		[Mn]
(mg / g) 		Totaal Alifaten
(ng / g)
0 71,81 6.19 2010,9 1 336922,6
2 71,81 5.14 2010,9 3 0.69 10.2 53701,4
4 69,91 2.72 2010,8 2 0.53 15.9 77081,2
6 70,32 1.57 2010,8 6 0.57 12.1 48057,4
8 69,67 1.15 2010,7 10 0.61 11.3 42888,0
10 61,39 0.29 2009,6 10 0.73 8.30 50786,4
12 56.50 0.64 2008,5 12 0.75 7.1 51582,9
14 63,31 0.00 2007,5 11 52126,8
16 51,55 0.00 2006,5 11 0.79 6.9 59046,6
18 51.69 0.00 2005,6 10 0.77 7.1 48384,8
26 44.26 2000,7 9 31774,7
32 38.25 1997,2 9 0,83 8.3 37128,4
34 41.57 1996,0 12 25849,4
38 39.11 1993,1 29901,6
42 35.18 1990,1 10 0.89 8.0 25.7300,4
46 38.80 1987,0 12 23159,6
48 32.58 1985,3 21387,0
50 26.71 1983,3 9 0.94 5.3 15331,0
70 17.32 1965,8 11 1.33 2.2
90 10.32 1945,9 2.04 1.3
110 5.36 1923,3 2.12 1.2
130 2.21 1899,1
140 1.71 1888,5

Tabel 1: Millimeter-schaal resolutie gegevens van Core Site DSH08 Kortstondige radio-isotoop activiteiten, geochronologie, benthische foraminiferen dichtheid, vaste fase redox gevoelige metalen concentraties (Mn, Re), en de totale alifatische concentratie records voor kernlocatie DSH08 verzameld in december. 2010, subsampled op twee millimeter verhogingen 4,7,12,14.

Top Diepte (mm) overmaat
Pb-210
(dpm / g) 		overmaat
Th-234
(dpm / g) 		Th-234 en Pb-210 samengevoegde Age model
(jaar) 		Totaal
foraminiferen
Dichtheid
(indiv./cm 3) 		[Opnieuw]
(ng / g) 		[Mn]
(mg / g) 		Totaal Alifaten
(ng / g)
0 70,70 N / A 2010 4 0.60 12.4 111730,1
1 56.89 2006,2 11 0.76 7.3 52385,5
2 44.26 2000,5 9 0.00 31774,7
3 39.65 1995,5 12 0,83 8.3 30959,8
4 35.52 1989,7 11 0.89 8.0 22273,3
5 26.71 1981,9 9 0.94 5.3 15331,0
6
7 17.32 1967,1 11 1.33 2.2
8
9 10.32 1945,2 2.04 1.3
10
11 5.36 1917,6 2.12 1.2
12
13 2.21
14 1.71

Tabel 2: Centimeter -s cale resolutie gegevens van Core Site DSH08 Kortstondige radio-isotoop activiteiten, geochronologie, benthische foraminiferen dichtheid, vaste fase redox gevoelige metalen concentraties (Mn, Re), en de totale alifatische concentratie records voor kernlocatie DSH08 verzameld. december 2010, geïntegreerd op één centimeter stappen 4,7,12,14.

figure-results-1
Figuur 2: grafische weergave van Millimeter en Centimeter-schaal resolutie data. Kortlevende radio-isotoop activteiten, leeftijd model, benthische foraminiferen dichtheid, vaste fase redox gevoelige metalen concentraties (Mn, Re), en de totale alifatische concentratie records voor kernlocatie DSH08 verzameld in december 2010, subsampled op twee millimeter verhogingen (Blue Diamonds) en de stappen van één centimeter (rode vierkantjes) 4,7,11,13. klik hier om een grotere versie van deze figuur te bekijken.

Millimeter schaal subsampling (sedimentaire omstandigheden zie 4) toegestaan ​​234 Th voor gebruik als een chronometer op de sub-jaarlijkse schaal (n = 7). Voor deze cm schaal, zou deze informatie niet haalbaar produceert geochronologie omdat het oppervlak centimeter wordt verminderd tot één meting (n = 1). Totaal alifatische concentraties verhoogd van 36,322.3 ng / g dw (pre-DWH) naar 336,922.6 ng / g dw (post-DWH) volgens het mm schaal verslagen, terwijl the post-DWH verhoging volgens de centimeter grootschalige geïntegreerde gemiddelde was 111,730.1 ng / g dw. Totaal benthische foraminiferen dichtheid daalde van pre-DWH (gemiddelde = 11 indiv./cm 3) naar post-DWH (gemiddelde = 1 indiv./cm 3) aan de mm schaal (n = 17) en uit de pre-DWH (gemiddelde = 10 indiv./cm 3) post-DWH (gemiddelde = 4 indiv./cm 3) en cm schaal (n = 7). De subtiele toename van rhenium in de oppervlakkige 2 mm, dat indicatief is voor reducerende omstandigheden ook niet worden opgelost in cm resolutie.

Discussion

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

De extruder kan worden aangepast aan meerdere diameters van kernbuis tegemoet. Indien de kerndiameter wordt gewijzigd, wordt de zuiger, puck en klem diameters moeten worden aangepast. Deze wijziging maakt het mogelijk voor een brede toepassing in lacustriene en mariene sedimenten collectie. Het sediment kernen kunnen ook worden geëxtrudeerd in het veld of in het laboratorium. Een gebruikelijke aanpassing aan de verzending van deze extrusie-systeem te verlichten is om te bouwen in twee delen; een onderste deel (basis en zuiger) kan vervolgens worden gekoppeld met het bovenste deel (klemmen).

Er zijn een aantal beperkingen aan deze extrusiewerkwijze. De eerste is dat elk monster of kerngedeelte, de lengte van één meter of minder moeten worden gesneden. Zoals bij elke extrusiewerkwijze is er ook onvermijdelijk enige verdichting. Verdichting gevolg van deze werkwijze is minimaal. De reproduceerbaarheid van meerdere records geëxtrudeerd op deze manier is binnen 2-4 mm. Deze reproduceerbaarheid wordt geschat op vergelijkingen tussen de verschillendefiches (trace metalen, organische geochemie, benthische foraminiferen, sedimentologie) verzameld op dezelfde inzet van een acht kern multicore-systeem. Deze extrusiewerkwijze wordt ook het best geschikt voor sedimenten Primair (> 50%) slib en klei deeltjes. Sediment voornamelijk (> 50%) bestaande uit Deeltjes zand heeft de neiging te binden, waardoor extra verdichting als gevolg van een hogere wrijvingscoëfficiënt. De laatste beperking waaraan deze werkwijze is de hoeveelheid sediment verkrijgbaar bij elke toename in millimeter schaal resolutie. Deze methode biedt ongeveer 15-20 g natte massa en 3-10 g droge massa bij resolutie van 2 mm, die een beperkende voor sommige analytische protocollen kunnen zijn.

De sedimentaire archieven van het Deepwater Horizon evenement in de noordelijke Golf van Mexico te tonen de werkzaamheid van millimeter schaal subsampling. Allereerst, 234 Th dating zou niet mogelijk zijn geweest zonder millimeter schaal subsampling. Deze dating methode kunnen alleen worden toegepast onder bepaalde omstandigheden, die verder worden besproken 4. De puls van geoliede vlokvormige materiaal na het DiepzeeHorizon geval voldaan aan deze voorwaarden, storten tot 8 mm materiaal op bepaalde plaatsen in de noordelijke Golf van Mexico binnen 6-12 maanden. Zonder mm schaal bemonstering, de geochronologie van dit evenement zou niet zijn opgelost op de sub-jaarlijkse schaal (tabel 2 en 3). Naast de 234 Th platen, zou redox-gevoelige spoormetalen benthische foraminiferen dichtheid en de organische geochemie registraties van dit evenement zijn beperkt tot één gegevenspunt in het oppervlak centimeter (tabel 3). In plaats daarvan, met behulp van millimeter schaal sub sampling een gedetailleerde en robuuste (5-10 data point) verslag van de MOSSFA evenement. Specifiek zou een 4-voudige toename (n = 18) boven het pre-DiepzeeHorizon waarden in totaal alifatische behulp mm schaal sampling zijn gereduceerd tot een 2-voudigeverhogen middels cm schaal subsampling (n = 6). Dienovereenkomstig zou een daling van de benthische foraminiferen dichtheid van 90% met behulp mm schaal sampling zijn gereduceerd tot een daling van 60% met behulp cm schaal sampling. Zonder deze hoge resolutie sampling, zou discrete dubbele pieken van Mn-oxide, evenals veranderingen in sedimentaire Re-concentraties in verband met niet steady-state redox veranderingen niet worden opgelost. Kortom, dit extrusie-systeem biedt de mogelijkheid om sedimentkernen subgroep in het mm schaal, met behoud van het volledige volume van het monster en kan worden aangepast voor een brede toepassing in waterbodems bemonstering. Toekomstige toepassingen van deze werkwijze kan evaluatie van de vroegere olie vanwege de omvang mm event stratigrafie geassocieerd met subsurface olie releases. Andere toepassingen kunnen zijn lacustrine verslagen van mm schaal variabiliteit van het klimaat. Millimeter schaal sub-sampling is bewezen effectief bij het karakteriseren van event stratigrafie in het kader van door de mens beïnvloedsystemen.

Disclosures

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

The authors have nothing to disclose.

Acknowledgements

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Dit onderzoek werd mede mogelijk gemaakt door een subsidie ​​van BP / De Golf van Mexico Research Initiative, C-IMAGE, DEEP-C en deels door de British Petroleum / Florida Instituut voor Oceanografie (BP / FIO) -Gulf Oil Spill preventie, respons en Recovery Grants Program. De auteurs danken Nico Zenzola voor zijn inbreng in de ontwikkeling van deze procedure. De auteurs danken ook de bemanning van de R / V Weatherbird II voor hun hulp tijdens het veld programma.

De gegevens kunnen worden geraadpleegd op de website GRIIDC: https://data.gulfresearchinitiative.org/ (data / R1.x135.119: 0004 /), (data / Y1.x031.000: 0003 /), (data / Y1. x031.000: 0006 /), (R1.x135.120: 0004).

Materials

List of materials used in this article
NameCompanyCatalog NumberComments
ExtruderCustom FabricationAluminum base and clamps, steel threaded rod
PistonCustom FabricationPVC tubing with acrylic cap
Polycarbonate Core TubeSABIC Poymershapes68374192
Acrylic puck/Rubber GasketCustom Fabrication
Acrylic sampling collarCustom Fabrication
Acrylic plateCustom FabricationOne edge bevelled at 45 degree angle
Putty knifeFisher Scientific19-166-432
Steel/Acrylic PlatesCustom Fabrication
Electrical tapeMcMaster Carr76455A28
Siphon or SyringeFisher Scientific14-176-227, 14-823-2A
Razor bladeFisher Scientific12-640
DrillRyobiP-882
Thick rubber bandStaples8316362 - 3 cm in width, larger diameter than piston
Personal protection equipmentFisher ScientificGloves-19-058-801C,
lab coat- 17-100-850,
Goggles-19-181-501		e.g., gloves, lab coat, goggles
Sample labelsFisher Scientific15920
Sample vesselsFisher ScientificWhirlpak- 01-812-3,
 Jar- 02-911-791		e.g., whirlpak bags, jars, etc.
Laboratory wipesFisher Scientific06-666-11e.g., kim wipes
MethanolFisher ScientificBP1105-1
Deionized water
