Zdolność niniejszego protokołu do dokładnego pomiaru wydajności pobierania z szerokiej gamy potencjalnych powierzchni testowych zależy od właściwości fizycznych próbki oraz jej ograniczenia do określonego obszaru na powierzchni. Jeśli próbka znajduje się poza wyznaczonym obszarem, może nie zostać w pełni pobrana podczas pobierania wymazem, co doprowadzi do sztucznego obniżenia wydajności pobierania. Ponadto, jeśli cząstki znacząco różnią się od rzeczywistych cząstek spodziewanych w śladowych pozostałościach materiałów wybuchowych, pomiary wydajności pobierania mogą nie być reprezentatywne. Z tych względów zalecamy stosowanie konkretnego rodzaju próbki, w przypadku której wykazano generowanie odpowiednich charakterystyk wielkości cząstek oraz przenoszenie na powierzchnie testowe w obrębie ograniczonego obszaru zgodnie z protokołem. Bezpośrednie nanoszenie roztworu w celu utworzenia cząstek zależy od tekstury i składu powierzchni i może nie skutkować uzyskaniem reprezentatywnych próbek.
Wyniki przedstawiono w Tabeli 1 dla komercyjnej ściereczki ETD 1 (polimer meta-aramidowy) przy sile 7,5 N i powierzchni testowej reprezentującej bagaż (tkana tkanina z nylonu balistycznego), dla dwóch różnych odległości przesuwania. Prędkość przesuwania we wszystkich eksperymentach wynosiła 50 mm/s, a temperatura i wilgotność względna podczas pobierania próbek wynosiły odpowiednio 20 ± 2 °C i 40 ± 4% RH. Wyniki wskazują, że dłuższa droga przesuwania skutkuje obniżoną efektywnością pobierania, co jest spodziewane ze względu na redepozycję cząstek10. Odległość przesuwania 36 cm osiągnięto poprzez wykonanie trzech oddzielnych przejść po powierzchni, podnosząc ściereczkę na końcu każdej ścieżki i przesuwając powierzchnię, aby odsłonić nową ścieżkę pobierania. Ta metoda wydłużania drogi przesuwania wymaga wielokrotnego podnoszenia i przykładania ściereczki, co może przynieść inne wyniki w porównaniu do ciągłej ścieżki pobierania próbek. W scenariuszach przesiewowych prawdopodobne jest, że ściereczka jest wielokrotnie podnoszona i przykładana do przedmiotu, zatem takie podejście do wydłużania drogi przesuwania jest odpowiednie.
Wydajności ekstrakcji (TE) osadów RDX z podłoża PTFE są wysokie, co jest spodziewane dla tej powierzchni. Ponieważ TE są bliskie 100%, a zapewnienie jakości jest realizowane poprzez wizualną inspekcję podłoża (krok 3.2.3), pomiar TE mógłby zostać pominięty bez znaczącego wpływu na wyniki wydajności zbierania (CE) dla tej powierzchni testowej. Inne powierzchnie testowe mogą wykazywać niższą lub bardziej zmienną wydajność TE. Niepewności w CE mieszczą się w zakresie spodziewanym dla tej techniki na podstawie naszych dotychczasowych doświadczeń. Druga komercyjna ściereczka do ETD (tkana włóknistą szklana powlekana PTFE) zazwyczaj wykazuje mniejsze niepewności niż ściereczka z polimeru meta-aramidowego, choć ogólnie charakteryzuje się również niższą wydajnością CE (Rysunek 4). Nasze wcześniejsze prace z wykorzystaniem mikrosfer polistyrenowych8 są spójne z niższą wydajnością zbierania zaobserwowaną dla ściereczki ETD 2 w porównaniu ze ściereczką 1.

Rysunek 1. Schemat urządzenia do pobierania wymazów (lewo i środek) z szablonem rozmieszczenia próbek na powierzchni testowej (prawo). Obszar kontaktu wymazu, będący okręgiem o średnicy 30 mm, pokazano na początku i na końcu ścieżki pobierania próbek. Wymaz zostaje umieszczony na powierzchni testowej, przemieszcza się bezpośrednio przez miejsce pobrania próbki (zazwyczaj o wymiarach 5 mm na 5 mm lub mniejszych) i kończy ruch na powierzchni. Dystans przemieszczenia liczony jest od punktu C, czyli miejsca pobrania próbki, do końca ścieżki. Aby wyświetlić większą wersję tego rysunku, kliknij tutaj.

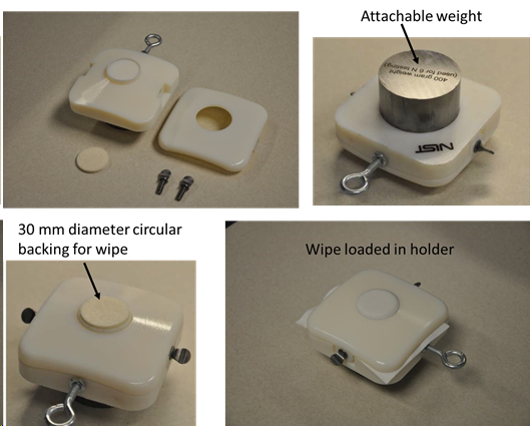

Rysunek 2. Przykład uchwytu do ściereczek. Części składowe niestandardowego uchwytu są pokazane w lewym górnym rogu i obejmują dwa elementy plastikowe wykonane za pomocą druku 3D. Te dwa elementy służą do zamocowania ściereczki i są połączone za pomocą dwóch śrub motylkowych. Dołączany ciężarek ze stali nierdzewnej to pełny pręt z gwintowanym trzpieniem na jednym końcu, służącym do mocowania do uchwytu. Śruba z oczkiem służy do przymocowania linki ograniczającej.

Rysunek 3. Konfiguracja urządzenia. Żółty papierowy szablon został wykonany tak, aby pasował do kwadratowej stalowej powierzchni testowej o wymiarach 10 cm na 10 cm, z wycięciem na ścieżkę pobierania próbek. Powierzchnia z szablonem zostaje umieszczona na ruchomej płaszczyźnie i ustawiona tak, aby linia ograniczająca była napięta i wycentrowana nad ścieżką pobierania próbek. Szablon służy do konfiguracji urządzenia oraz podczas przenoszenia próbki testowej, ale nie znajduje się na miejscu podczas pobierania próbek metodą przecierania. Kliknij tutaj, aby wyświetlić powiększoną wersję tego rysunku.

Rysunek 4. Wyniki dla testowej powierzchni ze skóry syntetycznej i dystansu przesunięcia 36 cm, osiągniętego poprzez wykonanie 3 przejść po 12 cm każde, dla dwóch różnych przemywek. Niepewności CE podano jako 1 odchylenie standardowe.
| Dystans migracji (cm) | Siła (N) | TE (%) | Względne odchylenie standardowe (%) | CE (%) | Względne odchylenie standardowe (%) | n |
| 36* | 7.5 | 97.4 ± 2.1 | 2.2 | 11.7 ± 4.0 | 34.0 | 9 |
| 12 | 7.5 | 98.5 ± 1.3 | 1.3 | 22.6 ± 3.4 | 15.2 | 4 |
| *3 przejścia po 12 cm każde. |
Tabela 1. Wyniki dla komercyjnej wycieraczki ETD 1 i tkanej powierzchni testowej z nylonu dla dwóch różnych dystansów przemieszczenia. Niepewności TE i CE podano jako 1 odchylenie standardowe.
