Badania na zwierzętach przeprowadzono zgodnie z Przewodnikiem dotyczącym opieki nad zwierzętami laboratoryjnymi i ich wykorzystywania. Projekt ten został zatwierdzony przez Komisję Etyki Instytutu CEUA Santos Dumont (numer zatwierdzenia 04/2016). Do testów IPP 35 szczurów Wistar (3 miesiące, 290-490 g; 19 samców i 16 samic) oceniano indywidualnie w pudełku PPI. Wszystkie 35 szczurów poddano protokołowi izolacji po odsadzeniu, w którym trzymano je indywidualnie w 12/12-godzinnym cyklu świetlnym w temperaturze 23 °C i wilgotności 70% w kontrolowanym obiekcie z dostępem ad libitum do pożywienia i wody. Szczegółowe informacje na temat odczynników i sprzętu użytego w badaniu znajdują się w Tabeli Materiałów.
1. Pudełko PPI
- Zrób akrylowe przezroczyste pudełko o długości 25 cm, szerokości 20 cm i wysokości 25 cm, aby utrzymać swobodnie zachowującego się szczura z przewodową sceną główną. Ta wysokość jest ważna, aby zapobiec ucieczce szczurów i utrzymać scenę główną wolną i bezpieczną dla nagrań neuronalnych.
- Użyj samoprzylepnych gumowych podkładek, aby odizolować akrylowe pudełko od zewnętrznych wibracji mechanicznych (np. stół laboratoryjny z innym sprzętem) i utrzymać akcelerometr przymocowany pod pudełkiem bez fizycznego kontaktu z innymi częściami (np. ławką lub drutami).
UWAGA: Dostosuj rozmiar przezroczystego akrylowego pudełka do wymagań zadania (np. mysz, szczur, marmozeta).
- taśmowy (26 AWG) bezpośrednio do czterech otworów na piny płytki akcelerometru: VCC (napięcie), GND (masa), SCL (zegar szeregowy) i SDA (dane szeregowe). Oczyść środek akrylu i płaską ścianę czołową akcelerometru. Użyj kleju cyjanoakrylowego lub żywicy epoksydowej, aby mocno przymocować akcelerometr pod akrylowym pudełkiem.
- Poczekaj, aż zostanie całkowicie utwardzony (Rysunek 1). Podłącz drugą stronę taśmowego do mikrokontrolera w następujący sposób: VCC do 3,3 V, GND do GND, SCL do SCL (I2C SCL) i SDA do SDA (I2C SDA). Trzymaj akcelerometr podłączony pod pudełkiem bez fizycznego kontaktu z innymi częściami (np. ławką lub przewodami).
UWAGA: Istnieje kilka marek akcelerometrów i mikrokontrolerów DYI. Rozmiar i typ mikrokontrolera i akcelerometru zależą od przeznaczenia i wymiarów/specyfikacji obudowy. Rozważ procedury czyszczenia po każdej sesji testowej i, jeśli to konieczne, nałóż warstwę lakieru elektronicznego na złącza lutowane i obwody, aby zaizolować i chronić przed przypadkowymi rozpryskami metalowych części akcelerometru. Dla celów porównawczych akcelerometr DYI i akcelerometr komercyjny zostały przymocowane obok siebie pod skrzynką.
- Wykonaj dźwiękoszczelną komorę z przednimi drzwiami i krawędziami o grubości 80 cm z płyty pilśniowej (MDF) o grubości 15 mm. Wyłóż wnętrze pudełka pianką akustyczną. Umieść głośnik 20 cm nad akrylową skrzynką w taki sposób, aby scena czołowa i mogły się swobodnie poruszać.
- Podłącz komputerowe wyjście audio do płytki mikrokontrolera (wejście analogowe i GND) oraz głośnika za pomocą komercyjnego detektora dźwięku, który odbiera bodźce akustyczne z głośnika i generuje znaczniki zdarzeń TTL (logika tranzystor-tranzystor) w celu synchronizacji danych behawioralnych i neuronalnych (ilustracja 2).
UWAGA: Zbuduj komorę akustyczną zgodnie z wymaganiami eksperymentalnymi (np. rozważ potrzebę zainstalowania kamer, dodatkowego światła i głośników). Użyj dzielnika rezystorów (np. rezystory 10 kΩ i 10 kΩ), aby utrzymać dźwięk z komputera na zewnątrz do analogowego zakresu wejściowego mikrokontrolera 0-5 V. Komercyjny detektor dźwięku odbiera sygnał wejściowy audio i wysyła TTL (Transistor-Transistor-Logic) jako znacznik początku bodźca dla każdej stymulacji akustycznej wysłanej przez komputer (0-0,4 V jest uważane za stan niski, a 2,8-5 V za stan wysoki). Ogólnie rzecz biorąc, systemy elektrofizjologiczne mają żeńskie porty wejściowe BNC do odbioru sygnałów TTL lub analogowych (np. bodźców audiologicznych).
- Podłącz płytkę mikrokontrolera do komputera za pomocą USB. Otwórz zintegrowane oprogramowanie środowiska programistycznego dla płytki mikrokontrolera.
- Wybierz odpowiednią płytkę mikrokontrolera, port COM i szybkość transmisji. Otwórz szkic pliku, skompiluj i prześlij kod na płytkę mikrokontrolera. Kliknij port szeregowy monitora , aby sprawdzić przychodzące dane. Zamknij oprogramowanie środowiska programistycznego.
UWAGA: W przypadku podłączenia płytki mikrokontrolera do komputera przez USB, jest ona przypisana do portu COM. Otwórz menedżera urządzeń w panelu sterowania systemu Windows i kliknij Porty (COM i LPT), aby zobaczyć mikrokontroler przypisany do portu COM (numer COM). Numer COM musi być zgodny z ustawieniem portu COM oprogramowania deweloperskiego. Przykładowy szkic jest dostępny na stronie https://github.com/neurodeveloperISD.
- Umieść cyfrowy miernik dźwigni dźwięku w tym samym miejscu, w którym zwierzę będzie znajdować się w pudełku. Sprawdź hałas tła w komorze przy zamkniętych drzwiach. Odtwarzaj bodźce akustyczne i dostosuj zakres wykrywania miernika poziomu dźwięku (30-80 dB lub 80-130 dB), aby skalibrować poziomy bodźców akustycznych wysyłanych przez komputer.
UWAGA: Zgodnie z protokołem eksperymentalnym, różne sekwencje bodźców mogą być tworzone przy użyciu preferowanego języka open source (np. Pythona). W tym badaniu biały szum o natężeniu 68 dB był prezentowany przez 7 minut z losowymi kombinacjami impulsów wstępnych i impulsów. Wyeksportuj plik jako plik falowy i sekwencję tabeli kombinacji impulsu wstępnego/impulsu do analizy w trybie offline.
- Otwórz preferowany program typu open source, aby uzyskać i zapisać dane portu szeregowego. Skonfiguruj port COM, płytę mikrokontrolera i szybkość transmisji. Kliknij Połącz , aby odczytać surowe dane lub wykres. Kliknij przycisk Zapisz , aby rozpocząć rejestrowanie danych eksperymentu.
UWAGA: Istnieje oprogramowanie typu open source do nagrywania portów szeregowych (np. CoolTerm, Python) i dostępne na rynku (np. Matlab).
- Przed umieszczeniem zwierzęcia upewnij się, że każdy element (dostarczanie bodźca, wykrywanie reakcji) działa prawidłowo. Sprawdź czas i sekwencję bodźców (zgodnie z wybranym protokołem PPI). Sprawdź, czy odpowiedzi akcelerometru są dokładnie wykrywane i rejestrowane.
- Zbierz i przeanalizuj dane odpowiedzi, aby ocenić efekt PPI (krok 5). Użyj narzędzi statystycznych do interpretacji wyników i oceny deficytów bramkowania sensoryczno-motorycznego.

Rysunek 1: Akcelerometr mocno przymocowany pod skrzynką behawioralną. Rysunek przedstawia tanią płytkę akcelerometru (po lewej) i wysokiej klasy komercyjny akcelerometr (po prawej) w celu porównania danych. Akcelerometr musi być mocno przymocowany do akrylowego pudełka, a płaski musi być przymocowany do akrylu, aby uniknąć jego pęknięcia z powodu procedur czyszczenia i zmian zwierząt. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

Rysunek 2: Zintegrowana skrzynka behawioralna oparta na mikrokontrolerze. Schemat przedstawiający szczura w akrylowym pudełku z przewodową sceną czołową podłączoną do systemu rejestracji elektrofizjologii mózgu. Akcelerometr znajdujący się pod skrzynką podłączony do mikrokontrolera wysyła dane akcelerometru trójosiowego do komputera i pobiera znaczniki wyzwalania bodźców do przetwarzania danych w trybie offline. Głośnik odtwarza szum tła i impulsy dźwiękowe, które wyzwalają znaczniki danych akcelerometru. Mikrofon zbiera bodźce akustyczne, aby zsynchronizować się z danymi elektrofizjologicznymi (np. nabywając zachowanie wokalizacyjne podczas zadań). Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.
2. Procedura izolacji po odsadzeniu u szczurów
- Odizoluj młode szczurów w oddzielnych klatkach natychmiast po odsadzeniu (od 17do 21dnia po urodzeniu) i trzymaj je w izolacji przez co najmniej 90 dni po urodzeniu.
- Implant neurochirurgicznej matrycy mikroelektrod należy wykonać po 90 dniach po urodzeniu, stosując ustalone protokoły18,19.
- Wykonaj zadanie IPP po 7-10 dniach od operacji (patrz krok 4).
3. Zabieg chirurgiczny implantacji mózgu z matrycą elektrod
- Układ mikroelektrod musi być wcześniej wysterylizowany (w tym badaniu wykorzystano 32 druty wolframowe o średnicy 50 μm, rysunek 3A). Umieścić zwierzę w izolowanym pudełku ze znieczuleniem izofluranem (5% w 0,5 l/min O2, zgodnie z instytucjonalnie zatwierdzonymi protokołami).
- Wyjąć zwierzę z pudełka i przechowywać je w znieczuleniu izofluranem ze znieczulonym stożkiem nosowym (1% w 0,5 l/min O2). Atropinę należy podawać domięśniowo w dawce 0,05 mg/kg. Ogol głowę zwierzęcia blaszką za pomocą płynu antyseptycznego. Po 5 minutach podawać ketaminę dootrzewnowo w dawce 70 mg/kg mc., a ksylazynę domięśniowo w dawce 3 mg/kg.
- Umieścić zwierzę na poduszce grzewczej w temperaturze 37 ± 0,2 °C w wieloosiowym urządzeniu stereotaktycznym pod wdychanym izofluranem (1%-5% w 0,5 l/min O2). Włóż czujnik doodbytniczy, aby sterować poduszką grzewczą wraz z czujnikiem doodbytniczym, aby monitorować nasycenie PO2 i tętno. Upewnij się, że nasycenie tlenem przekracza 95%, a tętno wynosi od 200 do 300 uderzeń na minutę.
UWAGA: Należy obserwować te parametry przez cały czas trwania zabiegu chirurgicznego i, jeśli to konieczne, dostosować stężenie izofluranu.
- Nałóż sterylny lubrykant okulistyczny na oczy zwierzęcia i przykryj zwierzę sterylnym obłożeniem chirurgicznym.
UWAGA: Wszystkie poniższe zabiegi chirurgiczne należy wykonywać w warunkach aseptycznych.
- Otwórz pole operacyjne w okolicy głowy zwierzęcia i przymocuj je do skóry za pomocą szwów (4-0). Nałóż lidokainę 20% podskórnie na czaszkę zwierzęcia i wykonaj podłużne nacięcie (~1,5 cm) skóry głowy, a następnie usuń okostną kalwarii. Oczyść powierzchnię kości wodą utlenioną.
- Ustaw bregmę i lambdę w tej samej płaszczyźnie poziomej, aby uzyskać lepszą dokładność kraniotomii, zwłaszcza jeśli nagrywasz z wielu obszarów mózgu (to badanie zarejestrowano z brzusznego obszaru nakrywki, ciała migdałowatego, jądra półleżącego, hipokampa i kory przedczołowej, ryc. 3B).
- Zaznacz pozycje otworów w zadziorach za pomocą wiertarki robotycznej i wkręć od 3 do 4 w rozmieszczone miejsca na czaszce, odległe miejsce kraniotomii bez perforacji opony twardej (ryc. 3C,D).
- Wykonaj manualną kraniektomię19, wiercąc obwód kraniotomii za pomocą wiertła dentystycznego z maksymalną prędkością dla celów mózgowych (ryc. 3E).
- Usuń kość, trzymaj oponę twardą w sterylnej soli fizjologicznej i usuń oponę twardą.
UWAGA: Zwróć uwagę na cały proces ekstrakcji opony twardej, aby zapobiec uszkodzeniom mózgu, które mogą zagrozić dokładności głębokości.
- Umieść elektrody matrycy w pozycjach kraniektomii i przesuwaj się w dół matrycy elektrod, aż elektrody o najgłębszym położeniu lekko dotkną tkanki mózgowej. Użyj przewodu do elektrycznego uziemienia elektrod, umieszczonego na powierzchni czaszki, ułożonego wokół czterech (rysunek 3F).
UWAGA: Zobacz szkolenie dotyczące implantu neurochirurgicznego w modeluzwierzęcym 19 z wykorzystaniem alternatywnego tematu.
- Wkładaj elektrody co 100 μm do miejsca docelowego i przymocuj je cementem dentystycznym, aby łącznik był mocno przymocowany do czaszki i poza skórą.
UWAGA: Uważaj, aby nie upuszczać cementu dentystycznego na tkankę mózgową lub w otworach na kołki złącza.
- Podawać tramadol (5 mg/kg; podskórnie, [SC]), enrofloksacynę (5 mg/kg; SC) i ibuprofenu (5 mg/kg; doustnie) dwa razy na dobę przez trzy kolejne dni.
UWAGA: Monitoruj zwierzę podczas rekonwalescencji anestezjologicznej w odstępach 5-10 minut przez co najmniej godzinę. Upewnij się, że zwierzę wykazuje zdolność do wyprostowania się, gdy leży na boku, utrzymania mostkowej pozycji ciała i wykazywania spontanicznych ruchów w odpowiedzi na stymulację środowiskową, taką jak manipulacja klatką.

Rysunek 3: Implant układu mikroelektrod . (A) Układ mikroelektrod z 32 drutami wolframowymi o średnicy 50 μm dla przedlimbicznego i podlimbicznego PFC, VTA, AMY, NAcc i hipc. (B) Czaszka szczura pokazująca cele mózgowe, bregmę i lambdę. (C) Pozycje wiercenia dla kraniektomii i. (D) podtrzymujące implant matrycy mikroelektrod i rysunek kraniektomii. (E) Otwory czaszki bez opony twardej. (F) Mikroelektrody przenikające do mózgu. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.
4. PPI i zapisy neuronalne
- Bardzo ostrożnie podłącz scenę czołową do implantu łączącego na czaszce szczura.
UWAGA: Przed poddaniem się jakimkolwiek procedurom doświadczalnym należy zaaklimatyzować zwierzęta przez 10 minut w odpowiednim pomieszczeniu testowym i komorze rejestracyjnej, aby zminimalizować stres.
Ten krok jest kluczowy, aby uniknąć złamania mikro pinów męskiego złącza stopnia głównego lub uszkodzenia akrylu dentystycznego na czaszce. Aby połączyć stopień głowy z implantem czaszkowym u przytomnych zwierząt, wykonaj 3 sesje habituacyjne trwające 10 minut obsługi. Pierwsza sesja: przyzwyczaj zwierzę do trzymania go w dłoni, z kciukiem i palcami wskazującymi delikatnie podtrzymującymi głowę, a ciałem opartym o eksperymentatora. Drugą ręką wykonuj lekkie i powtarzalne ruchy nad głową zwierzęcia i obszarem łącznika, aż zwierzę przyzwyczai się do obsługi. Druga sesja: Wprowadź stopień głowy i wykonuj małe, delikatne ruchy symulujące proces łączenia. Stopniowo zwiększaj kontakt, aż zwierzę przyzwyczai się do łagodnego nacisku wywieranego na głowę podczas ustawiania. Trzecia sesja: Zakończ proces łączenia, trzymając głowę zwierzęcia bezpiecznie, ale pozwalając na lekkie naturalne ruchy, aby zapobiec stresowi. Jeśli zwierzę poruszy głową, przerwij procedurę i przywróć przyzwyczajenie, trzymając zwierzę w dłoni z głową między palcami. Po uspokojeniu uruchom ponownie proces połączenia.
Zwierzę można umieścić w pudełku ze znieczuleniem izofluranem (5% w 0,5 l/min O2), aby w razie potrzeby pomóc w podłączeniu. Używając znieczulenia do połączenia stopnia głównego, poczekaj, aż izofluran zostanie wypłukany, aby nie wpływał na zachowanie IPP i aktywność mózgu.
- Włącz system akwizycji danych neuronalnych i upewnij się, że odbiera on dane z bodźców akustycznych przez mikrokontroler lub generator TTL podłączony do detektora dźwięku lub mikrofonu. Włącz rejestrator typu open source z portem szeregowym, który został wcześniej sprawdzony w kroku 1.6.
UWAGA: W zależności od placówki laboratoryjnej te procedury synchronizacji mogą się różnić.
- Rozpocznij pozyskiwanie danych elektrofizjologicznych (skoki i potencjał pola lokalnego) i akcelerometru za pomocą oprogramowania do akwizycji elektrofizjologicznej.
UWAGA: Sprawdź przychodzące dane i dostosuj ustawienie wzmocnienia, aby uniknąć obcięcia sygnału lub niewykrycia przebiegów skoków i progu wykrywania skoków. W zależności od systemu nagrywania i rejestrowanych danych, wzmocnienie i próg można regulować tylko w trybie online. Upewnij się, że ustawienia filtra dla sygnałów o niskiej częstotliwości (LFP), zwykle od 0.5 Hz do 100 Hz, wysokiej częstotliwości (skoki), zwykle od 300 Hz do 5000 Hz i szumów o niskiej częstotliwości, zwykle 50/60 Hz, są prawidłowo określone, aby umożliwić analizę w trybie offline.
- Wystaw zwierzę na działanie białego szumu tła (~68 dB) przez 7 minut z losową prezentacją wszystkich rodzajów impulsów, 10 razy każdy rodzaj (ryc. 4). Rysunek 4 przedstawia pięć typów impulsów używanych w tym protokole: impuls 1 (impuls wstępny 75 dB, interwał 30 ms i impuls 120 dB), impuls 2 (impuls wstępny 85 dB, interwał 30 ms i impuls 120 dB), impuls 3 (impuls wstępny 75 dB, interwał 100 ms i impuls 120 dB), impuls 4 (impuls wstępny 85 dB, interwał 100 ms i impuls 120 dB), i impuls 5 (pojedynczy impuls 120 dB).
- Pod koniec sesji nagraniowej wyłącz oprogramowanie akwizycyjne i odłącz złącze headstage.

Rycina 4: Rodzaje bodźców słuchowych. Ilustrowana sesja składająca się z 7-minutowego białego szumu z 5 rodzajami kombinacji prepulsu + impulsu została przedstawiona losowo. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.
5. Analiza elektrofizjologiczna i behawioralna
- Zaimportuj surowe dane zawierające dane o mózgu, przyspieszeniu i bodźcach akustycznych na platformie przetwarzania sygnałów. Wyodrębnij epoki skoncentrowane na każdym bodźcu akustycznym.
- Odpowiednio znormalizuj środki, aby porównać wartości między zwierzętami. Użyj pojedynczego impulsu (impuls 5 w tym protokole) jako maksymalnej odpowiedzi i znormalizuj odruch na inne impulsy do tej wartości.
- Rozważ amplitudę przestraszenia dla impulsu 5 jako 100%, a pozostałe impulsy jako funkcję impulsu 5.
UWAGA: Amplitudy są wyodrębniane przy użyciu średniej kwadratowej (RMS) trzech osi akcelerometru (rysunek 5A) w celu wyrażenia wielkości zaskoczenia (rysunek 5B) w zestawie n wartości. RMS jest wzorem matematycznym20, gdzie:

ax = oś x akcelerometru, ay = oś y akcelerometru, az = oś z akcelerometru
t = początek bodźca akustycznego plus 200 ms
n = wartości kolekcji

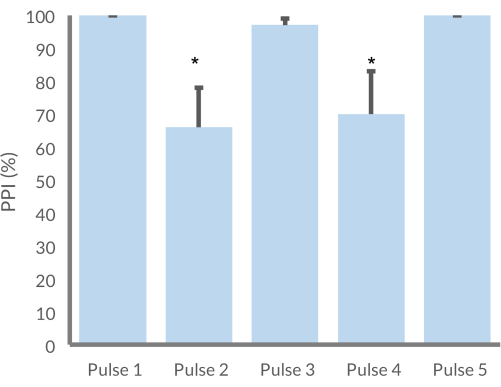

Aby obliczyć procentowy udział skutecznej przestraszenia impulsów od 1 do 4 w odniesieniu do impulsu 5:

Impuls RMS = RMSostrzeżenie dla impulsu 1, 2, 3, 4
RMSpulse5 = RMSzaklęk dla impulsu 5
- Wykorzystaj TTL wysyłane do systemu akwizycji danych neuronalnych, aby odpowiednio przeanalizować dane mózgowe otaczające bodźce akustyczne i reakcje odruchowe.

Rysunek 5: Dane z akcelerometru trójosiowego i wartość skuteczna. (A) Ilustracyjne dane akcelerometru trójosiowego (oś x, y, z (g)) zarejestrowano podczas 6 minut stymulacji wyjściowej i losowego białego szumu 80 PPI. (B) Zaskakujące obliczenia RMS z trzech osi akcelerometru (x, y, z podświetlona szara kolumna, rozwinięta w B). Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.
