Część tej pracy była wspierana przez Grant-in-Aid for Scientific Research (C) od Japońskiego Towarzystwa Promocji Nauki (25350520, 22500401, 15K06105) oraz US-ARMY ITC-PAC Research and Development Project (FA5209-15-P-0175).

Opieka nad zwierzętami, ich przygotowanie oraz protokoły eksperymentalne zostały zatwierdzone przez Komitet Badań nad Zwierzętami Uniwersytetu Rolniczego i Technologicznego w Tokio. W ramach tej metodologii szczury są utrzymywane w kontrolowanym środowisku (24 °C, 12-godzinny cykl światła/ciemności), z dostępem do pokarmu i wody ad libitum.

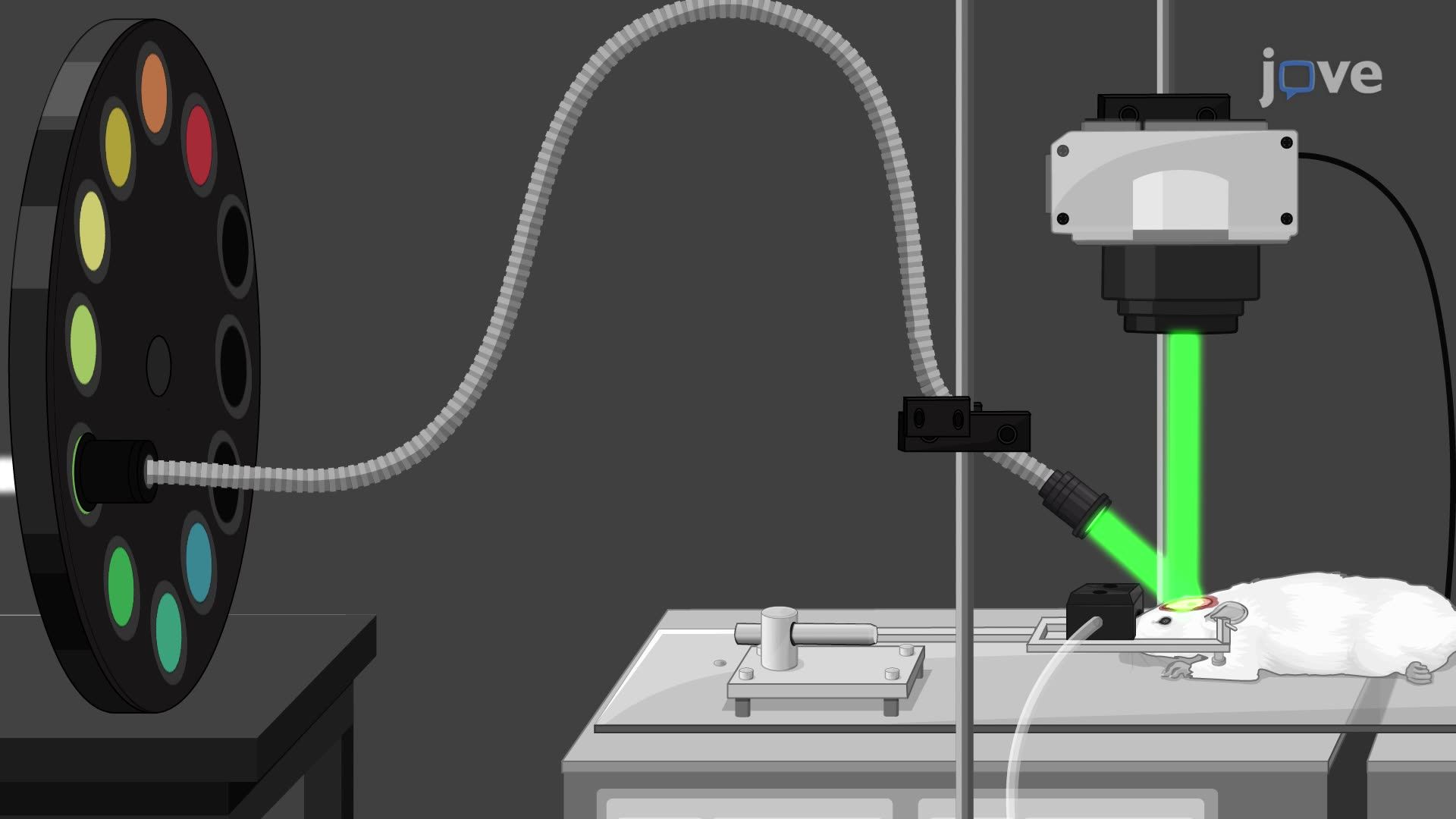

1. Konstrukcja konwencjonalnego multispektralnego systemu obrazowania odbiciowego rozproszonego
<ol>
	<li>Zamontuj dziewięć wąskopasmowych optycznych filtrów interferencyjnych o długościach fal centralnych 500, 520, 540, 560, 570, 580, 600, 730 i 760 nm w otworach filtracyjnych zmotorowanego koła filtrowego.</li>
	<li>Zbuduj system obrazowania multispektralnego, wykorzystując szerokopasmowe źródło światła białego, zmotorowane koło filtrowe z powyższym zestawem wąskopasmowych filtrów interferencyjnych, światłowód, soczewkę zbierającą, obiektyw zoom wideo oraz monochromatyczną kamerę CCD. W celu przeprowadzenia tej procedury konstrukcyjnej można posłużyć się układem komponentów optycznych przedstawionym na Rysunku 2.
	UWAGA: Kąt oświetlenia wynosi około 45° w stosunku do powierzchni próbki.</li>
	<li>Włącz halogenowe źródło światła, aby oświetlić powierzchnię próbki poprzez filtr interferencyjny, światłowód i soczewkę zbierającą.</li>
	<li>Uruchom oprogramowanie operacyjne kamery CCD.</li>
</ol>
2. Przygotowanie zwierząt
UWAGA: W niniejszym protokole szczur nie został wykorzystany w dalszych eksperymentach i został uśmiercony bezpośrednio po wykonaniu pomiarów obrazowania multispektralnego.
<ol>
	<li>Połącz wlot komory indukcyjnej z wylotem aparatury do znieczulania za pomocą wężyka. Połącz wylot komory indukcyjnej z wlotem aparatury do znieczulania za pomocą drugiego wężyka.</li>
	<li>Umieść szczura w komorze indukcyjnej i przeprowadź znieczulenie przy użyciu 5,0% izofluranu. Utrzymuj głębokość znieczulenia tak, aby szczur nie reagował na uciśnięcia palców stopy. Obniż stężenie do 2,0% izofluranu, korzystając z pokrętła aparatury do znieczulania.</li>
	<li>Zestaw głowę szczura w ramie stereotaktycznej. Do ramy stereotaktycznej przymocuj adapter do znieczulania.</li>
	<li>Połącz wlot adaptera z wylotem aparatury do znieczulania za pomocą wężyka. Połącz wylot adaptera z wlotem aparatury do znieczulania za pomocą wężyka.</li>
	<li>Wygol region głowy poza planowanym miejscem nacięcia za pomocą trymera, aż do odsłonięcia powierzchni skóry.</li>
	<li>Wykonaj nacięcie podłużne o długości około 20 mm wzdłuż linii środkowej głowy za pomocą skalpela chirurgicznego (Rycina 1(a)) i odsłoń tkankę łączną podskórną (Rycina 1(b)).</li>
	<li>Usuń tkankę łączną podskórną za pomocą ostrej kurety lub pęsety i odsuń ją na obie strony głowy, aby odsłonić kość czaszki (Rycina 1(c)).</li>
	<li>Wywierć eliptyczny rowek w kości czaszki w obrębie szwów czaszkowych (szew czołowy, szew strzałkowy i szew jagodcowy), używając wiertarki wysokoobrotowej (Rycina 1(d)).</li>
	<li>Powoli i jednorodnie usuwaj fragmenty kości czaszki wewnątrz rowka, korzystając z wiertarki wysokoobrotowej.</li>
	<li>Lekko naciśnij powierzchnię ścienionej czaszki końcówką pęsety, aby ocenić grubość i wytrzymałość kości po pojawieniu się naczynia krwionośnego mózgu. Jeśli ścieniony region czaszki łatwo się ugina, przerwij usuwanie kości czaszki wiertarką wysokoobrotową.</li>
	<li>Wykrawaj fragmenty eliptycznej linii brzegu ścienionej czaszki, używając końcówki pęsety lub małych nożyczek chirurgicznych.</li>
	<li>Powoli i ostrożnie usuń ścienioną część czaszki z powierzchni mózgu za pomocą pęsety.</li>
	<li>Ostrożnie przemyj okno czaszkowe solą fizjologiczną i przykryj je przezroczystą płytką szklaną o grubości około 0,1 mm.</li>
</ol>
3. Regulacja frakcji tlenu w mieszaninie wdechowej
UWAGA: Stan układu oddechowego można zmieniać poprzez regulację frakcji tlenu w powietrzu wdychanym (FiO2).
<ol>
	<li>Za pomocą przewodu połącz pierwszy port Y-kształtnego łącznika rurek (łącznik 1) z pierwszym portem drugiego Y-kształtnego łącznika rurek (łącznik 2).</li>
	<li>Podłącz port wlotowy ustnika do drugiego portu łącznika 1.</li>
	<li>Za pomocą przewodu połącz trzeci port łącznika 1 z urządzeniem do monitorowania stężenia tlenu.</li>
	<li>Za pomocą przewodu połącz drugi port łącznika 2 z portem wylotowym aparatury do znieczulenia.</li>
	<li>Za pomocą przewodu połącz trzeci port łącznika 2 z portem wylotowym urządzenia do mieszania gazów.</li>
	<li>Podłącz jeden port wlotowy urządzenia do mieszania gazów do butli z gazem pod wysokim ciśnieniem 95% O2 - 5% CO2 za pomocą przewodu.</li>
	<li>Podłącz drugi port wlotowy urządzenia do mieszania gazów do butli z gazem pod wysokim ciśnieniem 95% N2 - 5% CO2 za pomocą przewodu.</li>
	<li>Zmień przepływy gazów O2 i N2 za pomocą pokręteł w urządzeniu do mieszania gazów.</li>
	<li>Sprawdź i wyreguluj FiO2 za pomocą urządzenia do monitorowania stężenia tlenu.</li>
</ol>
4. Pozyskiwanie wielospektralnych obrazów odbicia dyfuzyjnego
<ol>
	<li>Pozyskiwanie obrazów referencyjnych
	UWAGA: Komponenty optyczne użyte w tym doświadczeniu, takie jak źródło światła, światłowód i detektory, posiadają własne charakterystyki widmowe. Dlatego natężenie światła przechodzącego przez te komponenty powinno zostać zapisane jako obraz referencyjny. Obraz referencyjny jest obrazem wykonanym z użyciem standardowego białego dyfuzora oświetlonego światłem z źródła światła.
	<ol>
		<li>Umieść standardowy biały dyfuzor poziomo na stole pomiarowym.</li>
		<li>Ustaw ostrość obiektywu kamery na powierzchni białego dyfuzora, obracając pierścieniem zoomu na tubusie.</li>
		<li>Dostosuj czas integracji kamery, wybierając odpowiednią wartość z listy rozwijanej czasów integracji w oprogramowaniu sterującym kamerą, tak aby maksymalna ilość światła generowała sygnał stanowiący około 75% maksymalnej liczby odczytów. Obserwując histogram wartości pikseli, reguluj czas integracji, aż poziom natężenia sygnału osiągnie około 75% maksymalnej liczby odczytów.</li>
		<li>Wybierz polecenie „save” (zapisz) z menu plików, aby zapisać obraz w pliku.</li>
		<li>Zmień położenie filtra, obracając kołem filtrowym.</li>
		<li>Zapisz obrazy dla pozostałych długości fal zgodnie z opisaną powyżej procedurą. Nazwa pliku powinna identyfikować próbkę i użytą długość fali (np. W500, W520, W540 … W760).</li>
	</ol>
	</li>
	<li>Pozyskiwanie obrazów próbek
	Uwaga: Obrazy natężenia światła rozproszonego z odsłoniętego mózgu szczura dla dziewięciu długości fal są przechwytywane i zapisywane na dysku twardym komputera osobistego przy użyciu tych samych warunków akwizycji.
	<ol>
		<li>Ostrożnie umieść szczura na stole pomiarowym i powoli dostosuj poziom stołu, aby kamera mogła ustawić ostrość na powierzchni mózgu szczura.</li>
		<li>Wybierz polecenie „save” (zapisz) z menu plików, aby zapisać obraz w pliku.</li>
		<li>Zmień położenie filtra, obracając kołem filtrowym.</li>
		<li>Zapisz obrazy dla pozostałych długości fal zgodnie z opisaną powyżej procedurą. Nazwa pliku powinna identyfikować próbkę i długość fali (np. R500, R520, R540 … R760).</li>
	</ol>
	</li>
	<li>Pozyskiwanie obrazów ciemnych
	UWAGA: Kamera CCD może generować natężenie światła w odpowiedzi na sygnał elektryczny. Jednakże występuje niewielka emisja wynikająca z szumów w obwodach elektrycznych i detektorach, nawet jeśli światło nie dociera do detektora; jest to tzw. szum prądu ciemnego. Aby dokładnie zmierzyć intensywność widmową światła, komponent prądu ciemnego powinien zostać zarejestrowany jako obraz ciemny, a następnie odjęty od zmierzonego sygnału. Obraz ciemny jest obrazem wykonanym przy zablokowanej drodze optycznej.
	<ol>
		<li>Wyłącz halogenowe źródło światła.</li>
		<li>Zablokuj drogę światła do systemu kamery CCD za pomocą płyty osłonowej.</li>
		<li>Wybierz polecenie „save” (zapisz) z menu plików, aby zapisać obraz w pliku. Nazwa pliku powinna identyfikować próbkę (np. Dark).</li>
	</ol>
	</li>
</ol>
5. Wizualizacja zawartości hemoglobiny i parametru rozproszenia światła
UWAGA: Zestaw obrazów multispektralnego odbicia rozproszonego jest zapisywany na dysku twardym komputera osobistego i analizowany w trybie offline. Następnie przeprowadzana jest analiza regresji wielokrotnej wspomagana symulacją Monte Carlo19 obrazów multispektralnego odbicia rozproszonego dla dziewięciu długości fal (500, 520, 540, 560, 570, 580, 600, 730 i 760 nm), aby zwizualizować dwuwymiarowe mapy stężenia hemoglobiny utlenowanej, stężenia hemoglobiny odtlenowanej, całkowitego stężenia hemoglobiny, regionalnego wysycenia mózgu tlenem oraz mocy rozpraszania. Szczegółowy algorytm został opublikowany w literaturze17,18.
<ol>
	<li>Odejmij obraz ciemny (dark image) zarówno od obrazu referencyjnego, jak i od obrazu próbki dla każdej długości fali.</li>
	<li>Znormalizuj obraz próbki względem obrazu referencyjnego dla każdej długości fali λ. Znormalizowany obraz przyjmij jako obraz odbicia rozproszonego R.</li>
	<li>Oblicz obraz absorbancji (lub gęstości optycznej) A, wyznaczając logarytm z odwrotności obrazu odbicia rozproszonego R dla każdej długości fali λ:
	<img alt="Równanie spektroskopowe A(λ)=log₁₀(I/R(λ)), analiza absorpcyjna, badania optyczne." src="/files/ftp_upload/55399/55399eq1.jpg" data-altupdatedat="1788250015000" data-alt="Równanie 1">     (1)</li>
	<li>Wygeneruj macierz trójwymiarową poprzez ułożenie obrazów absorbancji w kolejności ich długości fal, gdzie płaszczyzna x-y przedstawia informacje strukturalne powierzchni mózgu, a oś z przedstawia informacje spektralne.</li>
	<li>Przeprowadź analizę regresji wielokrotnej dla widma absorbancji A(λ) dla każdej współrzędnej x-y.</li>
	<li>W kroku 5.5 wykorzystaj widmo absorbancji A(λ) jako zmienną zależną, a widma współczynnika ekstynkcji molowej hemoglobiny utlenowanej εHbO (λ) i hemoglobiny odtlenowanej εHbR (λ) jako zmienne niezależne (opublikowane wartości εHbO (λ) i εHbR (λ) podano w Tabeli 1).</li>
	<li>Przeanalizuj dwuwymiarowe mapy (obrazy) trzech współczynników regresji wielokrotnej aHbO, aHbR oraz a0.</li>
	<li>Wygeneruj macierz trójwymiarową poprzez ułożenie obrazów współczynników regresji wielokrotnej w kolejności aHbO, aHbR oraz a0, gdzie płaszczyzna x-y przedstawia informacje strukturalne powierzchni mózgu, a oś z przedstawia współczynniki regresji wielokrotnej.</li>
	<li>Oblicz stężenie hemoglobiny utlenowanej CHbO, stężenie hemoglobiny odtlenowanej CHbR oraz moc rozpraszania b ze zbioru współczynników regresji wielokrotnej aHbO, aHbR, oraz a0 dla każdej współrzędnej x-y, korzystając z następujących wzorów empirycznych (wartości βHbO,i, βHbR,i oraz β0,i (i = 0,1,2,3) podano w Tabeli 2):
	<img alt="Równanie regresji wielomianowej; analiza statystyczna; współczynniki β_HBO0, β_HBO1 w równaniu." src="/files/ftp_upload/55399/55399eq2.jpg" data-altupdatedat="1788250015000" data-alt="Równanie 2">     (2)
	<img alt="Równanie dla C_HAR w chemii, przedstawiające współczynniki beta i alfa w analizie chemicznej." src="/files/ftp_upload/55399/55399eq3.jpg" data-altupdatedat="1788250015000" data-alt="Równanie 3">     (3)
	<img alt="Wzór regresji liniowej wielokrotnej, równanie, współczynniki β, koncepcja matematyczna." src="/files/ftp_upload/55399/55399eq4.jpg" data-altupdatedat="1788250015000" data-alt="Równanie 4">     (4)</li>
	<li>Przeanalizuj dwuwymiarowe mapy (obrazy) stężenia hemoglobiny utlenowanej CHbO, stężenia hemoglobiny odtlenowanej CHbR oraz mocy rozpraszania b.</li>
	<li>Oblicz dwuwymiarową mapę całkowitego stężenia hemoglobiny CHbT poprzez zsumowanie CHbO i CHbR dla każdej współrzędnej x-y.</li>
	<li>Oblicz dwuwymiarową mapę regionalnego wysycenia mózgu tlenem rSO2, dzieląc stężenie hemoglobiny utlenowanej CHbO przez całkowite stężenie hemoglobiny CHbT dla każdej współrzędnej x-y.</li>
</ol>

<ol><li>Bonhoeffer, T., Grinvald, A. Optical Imaging based on intrinsic signals: the methodology. <a target="_blank" href="http://scholar.google.com/scholar?hl=en&safe=off&q=author%3aBonhoeffer%2C+T+%22Brain+mapping%3B+the+methods%22">Brain mapping; the methods</a>. Toga, A. W., Mazziotta, J. C. , Academic Press. San Diego. 55-97 (1996).</li>
<li>Mourant, J. R., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Mechanisms+of+light+scattering+from+biological+cells+relevant+to+noninvasive+optical-tissue+diagnostics%5BTitle%5D)+AND+%22Appl.+Opt%22%5BJournal%5D)">Mechanisms of light scattering from biological cells relevant to noninvasive optical-tissue diagnostics.</a> Appl. Opt. 37 (16), 3586-3593 (1998).</li>
<li>Abookasis, D., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Imaging+cortical+absorption%2C+scattering%2C+and+hemodynamic+response+during+ischemic+stroke+using+spatially+modulated+near-infrared+illumination%5BTitle%5D)+AND+%22J.+Biomed.+Opt%22%5BJournal%5D)">Imaging cortical absorption, scattering, and hemodynamic response during ischemic stroke using spatially modulated near-infrared illumination.</a> J. Biomed. Opt. 14 (2), 024033(2009).</li>
<li>Lipton, P. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Ischemic+cell+death+in+brain+neuron%5BTitle%5D)+AND+%22Physiol.+Rev%22%5BJournal%5D)">Ischemic cell death in brain neuron.</a> Physiol. Rev. 79 (4), 1432-1568 (1999).</li>
<li>Jarvis, C. R., Anderson, T. R., Andrew, R. D. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Anoxic+depolarization+mediates+acute+damage+independent+of+glutamate+in+neocortical+brain+slices%5BTitle%5D)+AND+%22Cereb.+Cortex%22%5BJournal%5D)">Anoxic depolarization mediates acute damage independent of glutamate in neocortical brain slices.</a> Cereb. Cortex. 11 (3), 249-259 (2001).</li>
<li>Joshi, I., Andrew, R. D. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Imaging+anoxic+depolarization+during+ischemia-like+conditions+in+the+mouse+hemi-brain+slice%5BTitle%5D)+AND+%22J.+Neurophysiol%22%5BJournal%5D)">Imaging anoxic depolarization during ischemia-like conditions in the mouse hemi-brain slice.</a> J. Neurophysiol. 85 (1), 414-424 (2001).</li>
<li>Polischuk, T. M., Jarvis, C. R., Andrew, R. D. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Intrinsic+optical+signaling+denoting+neuronal+damage+in+response+to+acute+excitotoxic+insult+in+the+hippocampal+slice%5BTitle%5D)+AND+%22Neurobiol.+Dis%22%5BJournal%5D)">Intrinsic optical signaling denoting neuronal damage in response to acute excitotoxic insult in the hippocampal slice.</a> Neurobiol. Dis. 4 (6), 423-437 (1998).</li>
<li>Jarvis, C. R., Lilge, L., Vipond, G. J., Andrew, R. D. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Interpretation+of+intrinsic+optical+signals+and+calcein+fluorescence+during+acute+excitotoxic+insult+in+the+hippocampal+slice%5BTitle%5D)+AND+%22NeuroImage%22%5BJournal%5D)">Interpretation of intrinsic optical signals and calcein fluorescence during acute excitotoxic insult in the hippocampal slice.</a> NeuroImage. 10 (4), 357-372 (1999).</li>
<li>Obeidat, A. S., Jarvis, C. R., Andrew, R. D. <a target="_blank" href="https://www.ncbi.nlm.nih.gov/pubmed/10698080">Glutamate does not mediate acute neuronal damage after spreading depression induced by O2/glucose deprivation in the hippocampal slice.</a> J. Cereb. Blood Flow Metab. 20 (2), 412-422 (2000).</li>
<li>Dunn, A. K., Devor, A., Dale, A. M., Boas, D. A. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Spatial+extent+of+oxygen+metabolism+and+hemodynamic+changes+during+functional+activation+of+the+rat+somatosensory+cortex%5BTitle%5D)+AND+%22Neuroimage%22%5BJournal%5D)">Spatial extent of oxygen metabolism and hemodynamic changes during functional activation of the rat somatosensory cortex.</a> Neuroimage. 27 (2), 279-290 (2005).</li>
<li>Jones, M., Berwick, J., Johnston, D., Mayhew, J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Concurrent+optical+imaging+spectroscopy+and+laser-Doppler+flowmetry%3A+the+relationship+between+blood+flow%2C+oxygenation%2C+and+volume+in+rodent+barrel+cortex%5BTitle%5D)+AND+%22Neuroimage%22%5BJournal%5D)">Concurrent optical imaging spectroscopy and laser-Doppler flowmetry: the relationship between blood flow, oxygenation, and volume in rodent barrel cortex.</a> Neuroimage. 13 (6), 1002-1015 (2001).</li>
<li>Jones, M., Berwick, J., Mayhew, J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Changes+in+blood+flow%2C+oxygenation%2C+and+volume+following+extended+stimulation+of+rodent+barrel+cortex%5BTitle%5D)+AND+%22Neuroimage%22%5BJournal%5D)">Changes in blood flow, oxygenation, and volume following extended stimulation of rodent barrel cortex.</a> Neuroimage. 15 (3), 474-487 (2002).</li>
<li>Zhou, C., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Diffuse+optical+correlation+tomography+of+cerebral+blood+flow+during+cortical+spreading+depression+in+rat+brain%5BTitle%5D)+AND+%22Opt.+Express%22%5BJournal%5D)">Diffuse optical correlation tomography of cerebral blood flow during cortical spreading depression in rat brain.</a> Opt. Express. 14 (3), 1125-1144 (2006).</li>
<li>Bouchard, M. B., Chen, B. R., Burgess, S. A., Hillman, E. M. C. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Ultra-fast+multispectral+optical+imaging+of+cortical+oxygenation%2C+blood+flow%2C+and+intracellular+calcium+dynamics%5BTitle%5D)+AND+%22Opt.+Express%22%5BJournal%5D)">Ultra-fast multispectral optical imaging of cortical oxygenation, blood flow, and intracellular calcium dynamics.</a> Opt. Express. 17 (18), 15670-15678 (2009).</li>
<li>Jones, P. B., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Simultaneous+multispectral+reflectance+imaging+and+laser+speckle+flowmetry+of+cerebral+blood+flow+and+oxygen+metabolism+in+focal+cerebral+ischemia%5BTitle%5D)+AND+%22J.+Biomed.+Opt%22%5BJournal%5D)">Simultaneous multispectral reflectance imaging and laser speckle flowmetry of cerebral blood flow and oxygen metabolism in focal cerebral ischemia.</a> J. Biomed. Opt. 13 (4), 044007(2008).</li>
<li>Kawauchi, S., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Diffuse+light+reflectance+signals+as+potential+indicators+of+loss+of+viability+in+brain+tissue+due+to+hypoxia%3A+charge-coupled-device-based+imaging+and+fiber-based+measurement%5BTitle%5D)+AND+%22J.+Biomed.+Opt%22%5BJournal%5D)">Diffuse light reflectance signals as potential indicators of loss of viability in brain tissue due to hypoxia: charge-coupled-device-based imaging and fiber-based measurement.</a> J. Biomed. Opt. 18 (1), 015003(2013).</li>
<li>Yoshida, K., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Multispectral+imaging+of+absorption+and+scattering+properties+of+in+vivo+exposed+rat+brain+using+a+digital+red-green-blue+camera%5BTitle%5D)+AND+%22J.+Biomed.+Opt%22%5BJournal%5D)">Multispectral imaging of absorption and scattering properties of in vivo exposed rat brain using a digital red-green-blue camera.</a> J. Biomed. Opt. 20 (5), 051026(2015).</li>
<li>Nishidate, I., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Evaluation+of+Cerebral+Hemodynamics+and+Tissue+Morphology+of+In+Vivo+Rat+Brain+Using+Spectral+Diffuse+Reflectance+Imaging%5BTitle%5D)+AND+%22Appl.+Spectrosc%22%5BJournal%5D)">Evaluation of Cerebral Hemodynamics and Tissue Morphology of In Vivo Rat Brain Using Spectral Diffuse Reflectance Imaging.</a> Appl. Spectrosc. , (2016).</li>
<li>Wang, L. -H., Jacques, S. L., Zheng, L. -Q. <a target="_blank" href="https://www.ncbi.nlm.nih.gov/pubmed/7587160">MCML-Monte Carlo modeling of photon transport in multi-layered tissues.</a> Comput. Methods Programs Biomed. 47 (2), 131-146 (1995).</li>
<li>Tsytsarev, V., Premachandra, K., Takeshita, D., Bahar, S. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Imaging+cortical+electrical+stimulation+in+vivo%3A+Fast+intrinsic+optical+signal+versus+voltage-sensitive+dyes%5BTitle%5D)+AND+%22Opt.+Lett%22%5BJournal%5D)">Imaging cortical electrical stimulation in vivo: Fast intrinsic optical signal versus voltage-sensitive dyes.</a> Opt. Lett. 33 (9), 1032-1034 (2008).</li>
<li>Arnold, T., Biasio, M. D., Leitner, R. <a target="_blank" href="https://www.osapublishing.org/abstract.cfm?uri=ECBO-2011-808711">Hyper-spectral video endoscope for intra-surgery tissue classification using auto-fluorescence and reflectance spectroscopy.</a> Proc. SPIE. 8087, 808711(2011).</li>
<li>Basiri, A., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Use+of+a+multi-spectral+camera+in+the+characterization+of+skin+wounds%5BTitle%5D)+AND+%22Opt.+Express%22%5BJournal%5D)">Use of a multi-spectral camera in the characterization of skin wounds.</a> Opt. Express. 18 (4), 3244-3257 (2010).</li>
<li>Nishidate, I., Maeda, T., Niizeki, K., Aizu, Y. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/pubmed?term=((Estimation+of+melanin+and+hemoglobin+using+spectral+reflectance+images+reconstructed+from+a+digital+RGB+image+by+the+Wiener+estimation+method%5BTitle%5D)+AND+%22Sensors%22%5BJournal%5D)">Estimation of melanin and hemoglobin using spectral reflectance images reconstructed from a digital RGB image by the Wiener estimation method.</a> Sensors. 13 (6), 7902-7915 (2013).</li>
</ol>

Autorzy nie mają nic do ujawnienia.

Najważniejszym krokiem w tym protokole jest usunięcie przerzedzonego obszaru czaszki w celu wykonania okna czaszki; Należy to zrobić ostrożnie, aby uniknąć nieoczekiwanego krwawienia. Ten krok jest ważny dla uzyskania wysokiej jakości wielospektralnych obrazów odbicia rozproszonego z dużą dokładnością. Jeśli to możliwe, do zabiegu chirurgicznego zaleca się użycie mikroskopu stereoskopowego. Małe kawałki gąbki żelatynowej są przydatne do hemostazy.
Układ optyczny opisany w tym artykule przepusz...

Wielospektralne obrazowanie odbicia dyfuzyjnego jest najczęstszą techniką uzyskiwania przestrzennej mapy wewnętrznych sygnałów optycznych (IOS) w tkance korowej. IOS obserwowane w mózgu in vivo przypisuje się głównie trzem zjawiskom: różnicom we właściwościach absorpcji i rozpraszania światła spowodowanym hemodynamiką korową, zmianom absorpcji w zależności od redukcji lub utleniania cytochromów w mitochondriach oraz zmianom właściwości rozpraszania światła wywołanym zmianami morfologicznymi1.
Światło w zakresie widzialnym (VIS) do bliskiej podczerwieni (NIR) jest skutecznie absorbowane i rozpraszane przez tkankę biologiczną. Rozproszone widmo odbicia mózgu in vivo charakteryzuje się widmami absorpcyjnymi i rozpraszającymi. Zmniejszone współczynniki rozpraszania μs' tkanki mózgowej w zakresie długości fal od VIS do NIR skutkują monotonnym widmem rozpraszania wykazującym mniejsze wielkości przy dłuższych falach. Widmo zredukowanego współczynnika rozpraszania μs'(λ) można w przybliżeniu przedstawić jako funkcję prawa potęgowego2,3 jako μs'(λ) = a × λ-b. Moc rozpraszania b jest związana z wielkością biologicznych rozpraszaczy w żywej tkance2,3. Zmiany morfologiczne tkanki i zmniejszenie żywotności żywej tkanki korowej mogą wpływać na wielkość biologicznych rozpraszaczy4,5,6,7,8,9.
System optyczny do wielospektralnego obrazowania odbicia dyfuzyjnego można łatwo zbudować z żarowego źródła światła, prostych komponentów optycznych i monochromatycznego urządzenia z naładowanym sprzężeniem (CCD). W związku z tym do oceny hemodynamiki kory i/lub morfologii tkanek zastosowano różne algorytmy i systemy optyczne do wielospektralnego obrazowania odbicia rozproszonego i / lub morfologii tkanek10,11,12,13,14,15,16,17, 18.
Metoda opisana w tym artykule jest używana do wizualizacji zarówno właściwości hemodynamicznych, jak i rozpraszania światła w tkance mózgowej szczura in vivo przy użyciu konwencjonalnego wielospektralnego systemu obrazowania rozproszonego odbicia. Przewagą tej metody nad technikami alternatywnymi jest możliwość oceny zmian czasoprzestrzennych zarówno w hemodynamice mózgu, jak i morfologii tkanki korowej, a także jej zastosowanie do różnych modeli zwierzęcych dysfunkcji mózgu. Dlatego metoda będzie odpowiednia do badań nad urazowym uszkodzeniem mózgu, napadami padaczkowymi, udarem mózgu i niedokrwieniem.

<table><tbody><tr><td>Źródło światła lampy halogenowej 150 W</td><td>Hayashi Watch Works Co., Ltd, Tokio, Japonia</td><td>LA-150SAE</td><td></td></tr><tr><td>Światłowód</td><td>Hayashi Watch Works Co., Ltd, Tokio, Japonia</td><td>LGC1-5L1000</td><td></td></tr><tr><td>Soczewka kolekcjonerska</td><td>Hayashi Watch Works Co., Ltd, Tokio, Japonia</td><td>SH-F16</td><td></td></tr><tr><td>Filtry interferencyjne l@ 500 nm</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td>#<td>65088</td><td></td></tr><tr><td>Filtry interferencyjne l@ 520 nm</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td><td>#65093</td><td></td></tr><tr><td>Filtry interferencyjne l@ 540 nm</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td><td>#65096</td><td></td></tr><tr><td>Filtry interferencyjne l@ 560 nm</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td><td>#67766</td><td></td></tr><tr><td>Filtry interferencyjne l@ 570 nm</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td><td>#67767</td><td></td></tr><tr><td>Filtry interferencyjne l@ 580 nm</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td><td>#65646</td><td></td></tr><tr><td>Filtry interferencyjne l@ 600 nm</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td><td>#65102</td><td></td></tr><tr><td>Filtry interferencyjne l@ 730 nm</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td><td>#65115</td><td></td></tr><tr><td>Filtry interferencyjne l@ 760 nm</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td><td>#67777</td><td></td></tr><tr><td>Zmotoryzowane koło filtrów&nbsp;</td><td>Andover Corporation, NH, USA</td><td>FW-MOT-12.5</td><td></td></tr><tr><td>8-bitowa monochromatyczna kamera CCD</td><td>THE IMAGINGSOURCE, Niemcy</td><td>DMK21BU618. H</td><td></td></tr><tr><td>Obiektyw zmiennoogniskowy</td><td>Edmund Optics Japan Ltd, Tokio, Japonia</td><td>VZMTM300i</td><td></td></tr><tr><td>Biały standard Spectralon z 99% rozproszonym współczynnikiem odbicia</td><td>Labsphere Incorporated, North Sutton, NH, USA</td><td>SRS-99-020</td><td></td></tr></tbody></table>
