利用水下立体视频工具量化鱼类密度的新方法研究进展

DOI:

10.3791/56635

⸱

November 20th, 2017

 ,  ,  ,
1Moss Landing Marine Laboratories, 2The Nature Conservancy

In This Article

Summary

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

我们描述了一种新的计数鱼类, 并估计相对丰度 (MaxN) 和鱼类密度使用旋转立体摄像系统。我们还演示了如何使用距离相机 (Z 距离), 以估计 species-specific 可探测性。

Abstract

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

在鱼类生态学研究中使用摄像系统继续作为一种可行的、非的测量鱼长和估计鱼类丰度的方法而得到牵引。我们开发和实施了一个旋转的立体声视频相机工具, 涵盖了一个完整的360度采样, 这将最大程度的采样努力相比, 固定相机工具。各种研究都详细说明了静态、立体摄像系统的能力, 以获得高度精确和精确的鱼类测量;这里的重点是开发方法方法, 用旋转摄像系统来量化鱼的密度。第一种方法是发展对公制 MaxN 的修改, 这通常是在给定的相机测量中观察到的最小鱼数的保守计数。我们重新定义 MaxN 是在任何给定的摄像机系统旋转中观察到的最大鱼数。当采取预防措施, 以避免重复计数, 这种方法的 MaxN 可能更准确地反映真正的丰度比从固定相机。其次, 因为立体声视频允许鱼在三维空间中被映射, 所以每条鱼的距离相机的精确估计可以得到。通过使用观察到的距离的95% 位数从照相机建立 species-specific 区域勘测, 我们解释了不同在可探测性之间, 并且避免稀释密度估计用最大距离一个种类是观察.对这一系列可探测性的核算是准确估计鱼类丰度的关键。这种方法将促进旋转立体视频工具在应用科学和管理环境中的集成。

Introduction

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

在美国太平洋沿岸, 许多对商业和休闲底层渔业很重要的物种 (例如, 石斑鱼复合体 (许氏) 和蛇 (Ophiodon 细长)) 都与浮雕, hard-bottom 栖息地1,2,3,4,5。立体声视频下降相机是一个有吸引力的非工具, 使用在岩石生境由于相对容易和简单的操作。各种立体声摄像系统已经开发并部署在南半球, 浅水生态系统6,7,8,9,10, 以及最近, 视频降摄相机作为一种管理工具, 在太平洋沿岸的深海岩石礁环境中获得了牵引力11,12,13

Access restricted. Please log in or start a trial to view this content.

Protocol

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

注意: 软件步骤的截图包括在辅助文件中。请注意, 下面介绍的软件步骤特定于所选软件 (请参见材料表)。总体方法可以扩展到任何立体软件平台。

1. 为分析准备立体摄影机素材

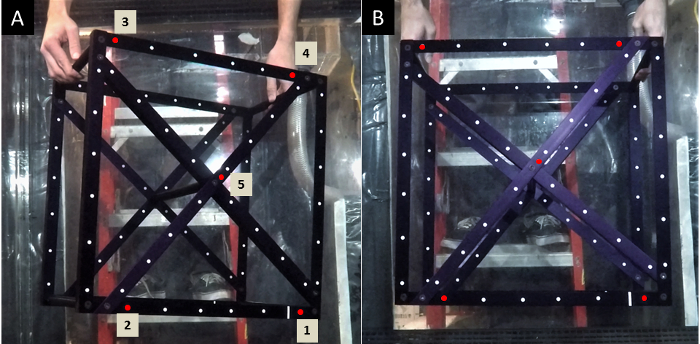

注意: 建议使用校准立方体进行校准。校准立方体是一个三维铝框架, 在表面上有精确定位的反射点。与校准软件一起使用时, 校准立方体比棋盘方法9更加精确和准确。

  1. 使用立体声校准软件校准着陆器摄像机 (图 1和图 2; 有关软件建议, 请参阅材料表。
    注: 校准可在现场使用之前, 通过测量不同距离的已知大小的目标 (请参阅补充视频 1) 进行验证。在3米 (或更低) 距离的50厘米目标的平均测量误差应在已知目标长度的2% 以内。另外请注意, 给定的校准将只有在相机位置不相互改变时才有效。这是至关重要的, 以照顾和避免意外拥挤的摄像头, 直到所有的取样已经执行。

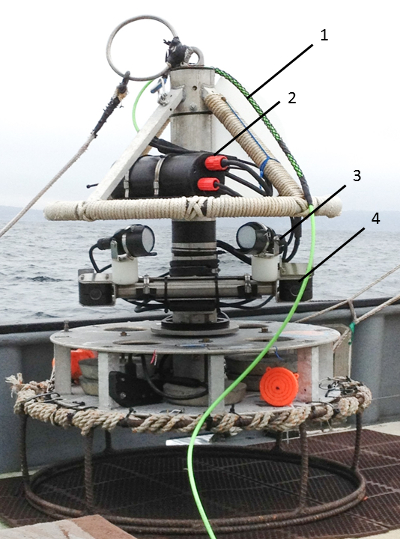

  2. 使用校准的着陆器收集字段数据 (图 1,补充视频 2)。

Access restricted. Please log in or start a trial to view this content.

Results

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

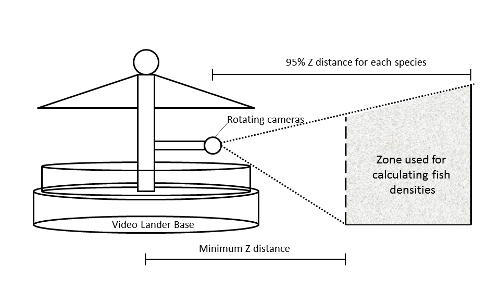

在2013和2014之间, 我们进行了816调查与旋转立体声视频着陆器 (图 1) 沿中央加利福尼亚海岸和收集 MaxN 和 95% Z 距离 (图 4) 数据在超过20种。由于物种的大小、形状和颜色的相互作用 (图 5), 在有效检测到的物种范围内存在明显的模式。例如, 标志石斑鱼 (许氏 rubrivinctus) 在其两侧有明显的条纹, 允许在更远的距离上进行有信心的识别。同样, 金丝雀石斑鱼 (许氏 pinniger) 是相对较大的体, 但具有类似于其他物种的色素沉着, 因此更难以在远处识别 (图 5)。

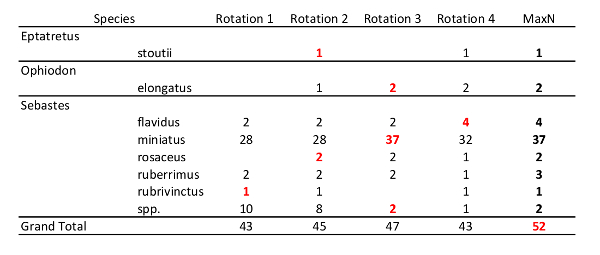

我们使用两个物种来演示 MaxN 和 95% Z 距离值的计算: 侏.......

Access restricted. Please log in or start a trial to view this content.

Discussion

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

传统的 MaxN 度量是基于在调查过程中计算出有保证的最小数量的个人的想法。如果在单个视频帧中同时显示一定数量的鱼, 则不会有任何更少的当前, 但由于鱼是移动和异分布的, 因此在单个视频帧中同时看到所有个人的可能性很低.因此, 传统的 MaxN 可能会低估真正的鱼丰度16,17。此外, 已证明传统的 MaxN 可能显示非线性的负偏置关系与增加鱼丰度16,18。这可能与齿轮饱和现象有关, 即相对丰度指数无法检测到真正的增加19,20。相反, 具有真正下降的鱼类丰度的指数的表观稳定性被称为 "超", 并可能最终导致鱼类种群的崩溃21,22。最近的一项研究报告指出, MaxN 的.......

Access restricted. Please log in or start a trial to view this content.

Acknowledgements

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

这项工作是由自然保护和私人捐助者, 资源遗留基金基金会, 戈登和贝蒂摩尔基金会, 环境防御基金, 加利福尼亚海洋赠款计划, 海洋国家合作研究计划, 和 NOAASaltonstall-肯尼迪格兰特 #13-SWR-008海洋应用研究和探索 (德克罗森, 瑞克 Botman, 安迪 Lauerman 和大卫 Jefferies) 开发, 建造和维护了视频着陆器工具。我们感谢 Jim 西格和 SeaGIS™软件的技术支持。船长和商业渔民 Tim Maricich 和船员船上的 F/V唐娜凯瑟琳提供了支持, 在部署着陆器从2012-2015。感谢所有参与视频数据收集或分析的人 (安妮 Tagini, 唐娜克莱恩, 琥珀佩恩, 布唐尼, 玛丽莎蓬, 丽贝卡米勒, 马特乙烯, 沃尔特兴奋, 史蒂夫 Rienecke, EJ 迪克, 和约翰领域)。

....

Access restricted. Please log in or start a trial to view this content.

Materials

List of materials used in this article
NameCompanyCatalog NumberComments
校准立方体SeaGIShttp://www.seagis.com.au/hardware.html1000x1000x500 mm 是首选尺寸。其他校准方法也可用。
CAL 校准软件SeaGIShttp://www.seagis.com.au/bundle.html
EventMeasure 立体测量软件SeaGIShttp://www.seagis.com.au/event.html
统计软件R Core Team 2017 （v. 3.4.0）找到引导代码： https://github.com/rfields2017/JoVE-Bootstrap-Function
电子表格软件Microsoft Excel
2  防水相机深海电源和光高清质量首选
2 深度额定防水灯深海电源和光：3000 流明 LED，带 5000k 色温
DVR 录像机堆栈 LTD DVR
标准 PCWindows 10 首选作系统
旋转着陆器平台海洋应用研究与工程 （MARE）
可以
