Methodenartikel

Stehende neurophysiologische Beurteilung der Muskulatur der unteren Extremitäten nach dem Schlaganfall

2.3K Ansichten

⸱

DOI:

10.3791/62601

⸱

26. Juli 2021

 ,  ,  ,
1Department of Research and Development, Ralph H. Johnson Veterans Administration Medical Center, 2College of Health Professions, Department of Rehabilitation Sciences, Division of Physical Therapy, Medical University of South Carolina, 3College of Health Professions, Department of Health Sciences and Research, Medical University of South Carolina

In diesem Artikel

Zusammenfassung

Dieses Protokoll beschreibt den Prozess zur Durchführung einer neurophysiologischen Beurteilung der Unteren Extremitätenmuskulatur, Tibialis anterior und Soleus, in stehender Position mit TMS bei Menschen nach einem Schlaganfall. Diese Position bietet eine größere Wahrscheinlichkeit, eine TMS-Reaktion nach dem Schlaganfall auszulösen, und ermöglicht die Verwendung einer reduzierten Stimulatorleistung während neurophysiologischer Bewertungen.

Zusammenfassung

Transkranielle Magnetstimulation (TMS) ist ein gängiges Werkzeug, um das Verhalten von motorischen Schaltkreisen in gesunden und neurologisch beeinträchtigten Populationen zu messen. TMS wird ausgiebig verwendet, um die motorische Kontrolle und die Reaktion auf die Neurorehabilitation der oberen Extremitäten zu untersuchen. TMS wurde jedoch bei der Untersuchung der haltungs- und gehspezifischen motorischen Kontrolle der unteren Extremitäten weniger eingesetzt. Die begrenzte Verwendung und die zusätzlichen methodischen Herausforderungen von TMS-Bewertungen der unteren Extremitäten haben dazu beigetragen, dass die TMS-Verfahren der unteren Extremitäten in der Literatur nicht konsistent sind. Inspiriert von der verminderten Fähigkeit, TMS-motorisch evozierte Potentiale (MEP) der unteren Extremitäten aufzuzeichnen, beschreibt dieser methodische Bericht Schritte, um TMS-Bewertungen nach einem Schlaganfall in einer stehenden Haltung zu ermöglichen. Die stehende Haltung ermöglicht die Aktivierung des neuromuskulären Systems und spiegelt einen Zustand wider, der dem Zustand des Systems bei Haltungs- und Gehaufgaben ähnlicher ist. Mit Dual-Top-Kraftplatten wiesen wir die Teilnehmer an, ihr Gewicht gleichmäßig auf ihre paretischen und nicht paretischen Beine zu verteilen. Es wurde ein visuelles Feedback zur Gewichtsverteilung der Teilnehmer gegeben. Mit Hilfe einer Bildführungssoftware lieferten wir einzelne TMS-Impulse über eine Doppelkegelspule an die läsionierten und nicht läsionierten Hemisphären der Teilnehmer und maßen die kortikomotorische Reaktion der paretischen und nicht-paretischen Tibialis-Vorder- und Soleusmuskeln. Die Durchführung von Beurteilungen in stehender Position erhöhte die TMS-Ansprechrate und ermöglichte die Verwendung der niedrigeren Stimulationsintensitäten im Vergleich zur Standard-Sitz- / Ruheposition. Die Verwendung dieses TMS-Protokolls kann einen gemeinsamen Ansatz zur Beurteilung der kortikomotorischen Reaktion der unteren Extremität nach einem Schlaganfall bieten, wenn die Neurorehabilitation von Haltungs- und Gangstörungen von Interesse ist.

Einleitung

Die transkranielle Magnetstimulation (TMS) ist ein Instrument zur Messung des Verhaltens neuronaler Schaltkreise. Die Mehrheit der TMS-Untersuchungen, die sich auf die Untersuchung der motorischen Kontrolle / Leistung konzentrieren, wurde in den oberen Extremitäten durchgeführt. Das Ungleichgewicht zwischen den Studien der oberen und unteren Extremität ist zum Teil auf die zusätzlichen Herausforderungen bei der Messung der kortikomotorischen Reaktion (CMR) der unteren Extremitäten zurückzuführen. Einige dieser methodischen Hindernisse umfassen die kleineren kortikalen Darstellungen der unteren Extremitätenmuskulatur innerhalb des motorischen Kortex und die tiefere Lage der Darstellungen relativ zur Kopfhaut1. In Populationen mit neurologischen Verletzungen sind auch zusätzliche Hürden vorhanden. Zum Beispiel zeigt etwa die Hälfte der Personen nach dem Schlaganfall keine Reaktion auf TMS in Ruhe in den Muskeln der unterenExtremitäten 2,3. Das Fehlen einer Post-Schlaganfall-Reaktion auf TMS wird sogar beobachtet, wenn Patienten eine gewisse willentliche Kontrolle der Muskeln beibehalten, was auf einen zumindest teilweise intakten Kortikospintrakt hinweist.

Das Fehlen messbarer TMS-Reaktionen mit aufrechterhaltener motorischer Funktion trägt zu unserem verminderten Verständnis der post-schlaganfalllichen posturalen und gehspezifischen motorischen Kontrolle und der neurophysiologischen Auswirkungen der Neurorehabilitation bei. Einige der Herausforderungen der neurophysiologischen Beurteilungen der unteren Extremitäten nach Schlaganfall wurden jedoch überwunden. Zum Beispiel kann eine Doppelkegelspule verwendet werden, um die Motoneuronen der unteren Extremität, die sich tief in der interhemisphärischen Spalte1befinden, zuverlässig zu aktivieren. Die Doppelkegelspule erzeugt ein größeres und stärkeres Magnetfeld, das tiefer in das Gehirn eindringt als die häufiger verwendete AchterzahlSpule 4. Eine weitere methodische Änderung, die implementiert werden kann, um die Reaktionsfähigkeit auf TMS zu erhöhen, ist die Messung der CMR während einer leichten freiwilligenKontraktion 5. Im Allgemeinen wird diese Kontraktion auf einem vorbestimmten Niveau entweder des maximalen freiwilligen Gelenkdrehmoments oder der maximalen elektromyographischen (EMG) Muskelaktivität durchgeführt. Die periphere Nervenstimulation kann auch verwendet werden, um eine maximale Muskelreaktion auszulösen, und das aufgezeichnete EMG dieser Reaktion kann verwendet werden, um die gezielte freiwillige Aktivierung des Muskels einzustellen.

Die Durchführung einer TMS-Beurteilung nach einem Schlaganfall während der aktiven Muskelkontraktion ist in den oberen Extremitäten ziemlich häufig, wo isometrische Aufgaben funktionelle Aktivitäten nachahmen können, z. B. das Greifen / Halten von Objekten. Im Gegensatz dazu wird das Gehen durch die bilaterale Aktivierung mehrerer Muskelgruppen über kortikale, subkortikale und Rückenmarksstrukturen erreicht und erfordert eine Aktivierung der Haltungsmuskulatur, um den Auswirkungen der Schwerkraft zu widerstehen. Dieser Aktivierungszustand spiegelt sich wahrscheinlich nicht wider, wenn isolierte Muskeln gemessen werden, die eine isometrische Kontraktion erzeugen. Mehrere frühere Studien zum Verständnis der haltungs- und gehspezifischen motorischen Kontrolle haben TMS-Impulsegeliefert,während die Teilnehmer6,7,8 gingen und9,10,11,12,13,14,15 standen . Die Messung der CMR in der aufrechten Position ermöglicht die Aktivierung der Haltungsmuskulatur und der subkortikalen Komponenten der Haltungs- und Gangmotorik-Kontrollnetzwerke. Bis heute gab es keine Berichte über die Durchführung von stehenden TMS-Bewertungen bei Personen nach einem Schlaganfall.

Diese Studie schlägt eine standardisierte Methodik vor, die auf der vorhandenen Literatur der stehenden TMS-Methoden6,7,8,9,10,11,12,13,14,15für die stehende TMS-Bewertung der CMR nach einem Schlaganfall aufbaut. Diese Methodik kann von Forschungsgruppen verwendet werden, die, aber nicht beschränkt auf, Haltungsdefizite und gehspezifische motorische Kontrolle nach einem Schlaganfall untersuchen und eine größere Konsistenz der TMS-Verfahren herstellen. Der Zweck dieser methodischen Untersuchung war es, festzustellen, ob stehende TMS-Bewertungen bei Personen nach Schlaganfall mit moderaten Gangstörungen durchführbar sind. Wir stellten die Hypothese auf, dass die Durchführung von Bewertungen im Stehen 1) die Wahrscheinlichkeit erhöhen würde, eine messbare Reaktion auszulösen (motorisch evoziertes Potential, MEP) und 2) dass die Stimulatorleistung / -intensität, die zur Durchführung stehender TMS-Bewertungen verwendet wird, niedriger wäre als die der normalerweise durchgeführten Sitz- / Ruhebewertungen. Wir glauben, dass der erfolgreiche Abschluss und die weit verbreitete Anwendung dieses Protokolls zu einem besseren Verständnis der neurophysiologischen Aspekte der posturalen und gehspezifischen motorischen Kontrolle nach einem Schlaganfall und der Auswirkungen der Neurorehabilitation führen können.

Zugriff eingeschränkt. Bitte melden Sie sich an oder starten Sie eine Testversion, um diesen Inhalt anzuzeigen.

Protokoll

Alle Verfahren wurden vom Institutional Review Board der Medical University of South Carolina genehmigt und entsprachen der Deklaration von Helsinki.

1. Teilnehmerrekrutierung

  1. Rekrutieren Sie Personen nach dem Schlaganfall aus der lokalen Datenbank. Für dieses Experiment wurden 16 Personen aus einer lokalen elektronischen Rekrutierungsdatenbank rekrutiert. In einigen Fällen wurden die Teilnehmer speziell rekrutiert, weil sie in früheren Studien, die von unserer Forschungsgruppe durchgeführt wurden, nicht auf TMS in Ruhe angesprochen hatten.
    1. Verwenden Sie die folgenden Einschlusskriterien für diese Untersuchung: Männer und Frauen im Alter zwischen 18 und 85 Jahren, mindestens 6 Monate nach dem Schlaganfall, Restparese der unteren Extremitäten und in der Lage, 10 Minuten ohne Hilfsmittel zu stehen.
    2. Schließen Sie Teilnehmer aus, wenn sie eine Vorgeschichte von Anfällen hatten, verschreibungspflichtige Medikamente einnahmen, die die Anfallsschwellen senkten, eine Vorgeschichte von Hirnverletzungen und / oder anderen Erkrankungen des zentralen Nervensystems hatten, Implantate oder Metallgegenstände in ihrem Kopf hatten oder schwere Arthritis oder orthopädische Zustände hatten, die ihren passiven Bewegungsumfang einschränkten.
      HINWEIS: Die demografischen Daten der Teilnehmer sind in Tabelle 1 aufgeführt.
Studien-IDAlterMonate
nach Schlaganfall		SexRennenArt des SchlaganfallsTakt
Halbkugel		Höhe
(cm)		Gewicht
(kg)		Selbst gewählte Gehgeschwindigkeit (m/s)Gehen
Helfen
16728.7MCIntrazerebrale BlutungRechts18074.80.61Nichts
28455.8FCIschämischRechts16568.00.94Nichts
356262.7FCSubarachnoidalblutungLinks15259.01.29Nichts
467141.8MCIntrazerebrale BlutungRechts18072.60.27Stock / AFO
64821.6MCIntrazerebrale BlutungRechts17061.20.83Nichts
75893.9MCAkute IschämischeLinks168112.50.77Quad Stock / AFO
87155.3FAAAkute IschämischeLinks17068.01.05Nichts
9*6523.7MCAkute IschämischeRechts17884.8-Knieorthese
107026.6MCAkute IschämischeLinks17378.90.81Nichts
127010.0MCAkute IschämischeLinks17086.21.11Nichts
136580.6MCAkute IschämischeRechts185139.70.93Stock / Krücke
147983.0MCAkute IschämischeRechts17588.50.48Stock
155154.4MAAAkute IschämischeLinks17890.71.35Nichts
176518.5MCAkute IschämischeRechts17074.80.28Stock
186348.8FAAAkute IschämischeRechts17083.91.12Nichts
195825.9MCAkute IschämischeBeide18388.51.10Nichts
* Teilnehmer aus der Datenanalyse entfernt, da die erforderlichen Bewertungen nicht abgeschlossen werden können
AFO = Knöchelfußorthese

Tabelle 1: Demografie der Teilnehmer.

  1. Stellen Sie telefonisch den ersten Kontakt mit den Teilnehmern her und erläutern Sie kurz die Testabläufe. Laden Sie Interessierte ins Labor ein.
    1. Lassen Sie sich bei der Ankunft in der Forschungseinrichtung von einem Mitglied des Forschungspersonals das experimentelle Protokoll den potenziellen Teilnehmern vollständig erklären.
    2. Wenn ein potenzieller Teilnehmer seine Bereitschaft zur Teilnahme an der Studie bestätigt, holen Sie eine schriftliche Einverständniserklärung ein, die vom lokalen institutionellen Überprüfungsausschuss genehmigt wurde.

2. Bildleitsystem und Teilnehmereinrichtung

  1. Verwenden Sie Bildführungssoftware, um eine konsistente Lieferung der TMS-Impulse während der Bewertung sicherzustellen.
    1. Starten Sie ein neues Projekt mit dem MNI-Kopfmodell, das für das Bildleitsystem nativ ist. Öffnen Sie die Software und wählen Sie Neues MNI-Head-Projekt.
    2. Klicken Sie im Popup-Fenster auf die Registerkarte Ziele und dann auf Ziele konfigurieren. Bestimmen Sie die Position der Kopfhaut direkt über dem präzentralen Gyrus und 0,5 cm lateral zur mittelsagitalen Linie.
    3. Sobald die Position visuell identifiziert wurde, fügen Sie ein neues rechteckiges Raster hinzu, indem Sie auf Neuund dann auf Rechteckiges Rasterklicken. Das Raster sollte auf dem Bildschirm erscheinen, und die mediale Reihe sollte 0,5 cm seitlich zur mittleren Linie sein.
    4. Ändern Sie die Größe des Rasters, indem Sie 3 und 5 in die Rastergrößenfelder eingeben. Legen Sie den Rasterabstand auf 10 x 10 mm fest, indem Sie die Felder für den Rasterabstand eingeben. Wählen Sie das Cursor-Werkzeug aus,und bewegen Sie dann den Cursor zum Kopfhautbild.
    5. Halten Sie die Maustaste gedrückt, um das Kopfhautbild zu drehen und sicherzustellen, dass alle Gitterpunkte die Haut berühren. Wenn sich die Gitterpunkte nicht auf der Kopfhaut befinden, passen Sie die Krümmung des Gitters an, indem Sie den Krümmungsregler bewegen.
    6. Wiederholen Sie diese Prozeduren, um ein weiteres 3 x 5-Raster über die gegenüberliegende Hemisphäre zu legen.
      HINWEIS: Dies kann vor der Aufnahme eines Teilnehmers in die Studie und der Ankunft im Labor durchgeführt werden. Zusätzlich kann das anatomische T1-gewichtete Bild eines Teilnehmers verwendet werden, falls verfügbar. Spezifische Details zur Verwendung anatomischer MRTs für die Navigation finden Sie im zuvor veröffentlichten Artikel16.
  2. Starten Sie eine neue Sitzung innerhalb der Bildführungssoftware, indem Sie die Registerkarte Sitzungen auswählen, sobald die Software geöffnet ist.
    1. Klicken Sie auf Neuund dann auf Onlinesitzung. Wählen Sie im nächsten Fenster die beiden im vorherigen Abschnitt (Abschnitt 2.1) erstellten Raster aus, indem Sie darauf klicken und dann auf Hinzufügenklicken.
    2. Aktivieren Sie auf der Registerkarte IOBox unter TTL-Triggeroptionen das Kontrollkästchen neben Switch verwenden (Einschalten) und geben Sie 0 ms in das Feld Tote Zeit ein. Klicken Sie oben auf die Schaltfläche Weiter. Stellen Sie visuell sicher, dass die Kamera des Bildleitsystems aktiv ist.
  3. Beginnen Sie mit der Teilnehmerregistrierung, indem Sie den mit dem Bildleitsystem gelieferten Motiv-Tracker um die Stirn des Teilnehmers legen.
    1. Stellen Sie die Kamera manuell ein, um sicherzustellen, dass sich der Teilnehmer-Tracker in der Mitte des Sichtfelds der Kamera befindet. Klicken Sie anschließend oben in der Software auf die Registerkarte Registrierung.
    2. Platzieren Sie den Zeiger/Marker des Bildleitsystems auf den Registrierungsmarkierungen: Nasion und den rechten und linken periauricularen Punkten. Wenn der Mauszeiger auf der Skin platziert ist, klicken Sie auf die Schaltfläche Weiter, um die Skin-Positionen des Teilnehmers für die Bildführungssoftware zu registrieren.
    3. Nachdem die Registrierungshinweise erfasst wurden, klicken Sie oben im Softwarefenster auf die Registerkarte Skalierung. Platzieren Sie den Mauszeiger an den Stellen ganz rechts, ganz links, ganz oben, vorne und ganz hinten auf der Kopfhaut des Teilnehmers.
    4. Klicken Sie an jeder Stelle auf die Schaltfläche Weiter, um das Bildführungssystem auf den Kopf des Teilnehmers zu skalieren. Nachdem die Skalierung abgeschlossen ist, klicken Sie oben in der Software auf die Registerkarte Ausführen. Das Bildleitsystem ist nun fertig.

3. Vorbereitung und Einrichtung der Oberflächenelektromyographie

  1. Bereiten Sie die Tibialis anterior (TA) und Soleus (SOL) Muskeln der Teilnehmer auf Oberflächenelektromyographie (sEMG) Elektroden vor. Um die Haut auf sEMG vorzubereiten, reinigen Sie den Bereich mit Alkoholpads und entfernen Sie gegebenenfalls Haare mit einem Einmal-Sicherheitsrasierer. Platzieren Sie die sEMG Einweg-Gelelektroden gemäß SENIAM-Richtlinien17.
    HINWEIS: Die Sensorplatzierung für den TA beträgt 1/3 des Weges nach unten auf der Linie zwischen der Spitze der Fibel und der Spitze des medialen Malleolus. Für den SOL platzieren Sie den Sensor 2/3 der Linie zwischen dem medialen Kondylus des Femurs und dem medialen Malleolus.
  2. Sobald die Elektroden angebracht sind, überprüfen Sie das Signal visuell auf Qualität. Wickeln Sie dann die Schäfte mit einer elastischen Bandage ein, um die Bewegung der Elektroden und des resultierenden Artefakts während des Tests zu minimieren.
    HINWEIS: Zeichnen Sie sEMG-Signale bei 5000 Hz in einem 0,5-s-Fenster ab 0,1 s vor der Abgabe der TMS-Impulse auf. Die genaue Abtastfrequenz und die Menge der gesammelten Daten hängen von der Hard- und Software ab, die zur Aufzeichnung der sEMG-Antwort auf TMS verwendet wird. Für Details zur Erstellung von EMG-Aufzeichnungen und -Analysen siehe Tankisi et al.18.

4. Kraftplatte und Teilnehmersicherheitseinrichtung

  1. Öffnen Sie die Datenerfassungssoftware und starten Sie eine neue Testversion, um die Dual-Top-Kraftplatte zu kalibrieren.
    1. Klicken Sie auf Start und starten Sie eine FP Zero-Testversion. Sammeln Sie 3-5 s Daten ohne Last auf der Kraftmessplatte, und klicken Sie dann auf Stopp.
    2. Sobald die Kraftmessplatte kalibriert ist, der Teilnehmer am Bildleitsystem (Abschnitt 2.2) registriert und die sEMG-Elektroden platziert und auf die Signalqualität getestet wurden (Abschnitt 3), weisen Sie den Teilnehmer an, aufzustehen und sie mit einem Sicherheitsgurt zu befestigen.
    3. Lassen Sie den Teilnehmer auf die Kraftmessplatte treten und seine Fußplatzierung mit Abdeckband standardisieren, das auf die Kraftplatte vorgetragen ist, um die vorderste Position des Fußes und die medialen Kanten der Füße gleich weit von der Mittellinie anzuzeigen.
    4. Befestigen Sie den Sicherheitsgurt des Teilnehmers an der Deckenstütze. Platzieren Sie einen Rollator oder ein ähnliches Gerät um die Kraftmessplatte, um den Teilnehmern bei Bedarf etwas zu bieten, mit dem sie sich während des Tests stabilisieren können.
      HINWEIS: Stellen Sie sicher, dass die Teilnehmer während aller stehenden TMS-Verfahren über einen Sicherheitsgurt an der Decke befestigt sind, um einen Sturz zu verhindern.
  2. Messen und sammeln Sie das Gewicht des Teilnehmers, während er auf der Kraftmessplatte steht, indem Sie auf Start klicken und eine FP Static-Testversion auswählen. Zeichnen Sie Daten im Wert von 2-5 s auf und klicken Sie auf Stop, um die Testversion zu beenden.
    1. Wenn Sie auf den Kraftmessplatten stehen, stellen Sie sicher, dass die Datenerfassungssoftware zwei Balkendiagramme anzeigt, die das Gewicht / die Kraft unter jedem der Füße des Teilnehmers darstellen (Abbildung 1A). Wenn der Teilnehmer sein Gewicht auf eine Seite verschiebt, ändern sich die Höhe der Balkendiagramme (Abbildung 1B).
    2. Wenn ein Teilnehmer das Gewicht auf seinen Beinen auf seine Arme entlädt, stellen Sie sicher, dass die Balkendiagrammanzeige die Farbe ändert (Abbildung 1C). Nachdem sich ein Teilnehmer im Stehen mit gleichem Gewicht zwischen den Beinen wohl gefühlt hat, kann mit der Messung der CMR begonnen werden.

figure-protocol-1

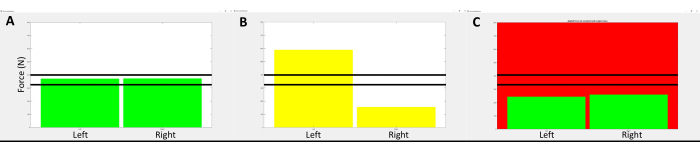

Abbildung 1: Repräsentatives Bild des visuellen Feedbacks, das den Teilnehmern während der stehenden TMS-Bewertung gegeben wurde. (A) zeigt das visuelle Feedback, das den Teilnehmern gegeben wurde, während sie standen, wobei ihr Gewicht gleichmäßig zwischen den paretischen und nicht-paretischen Beinen verteilt war. Die vertikalen Balken stellen die Kraftmenge dar, die von jedem der Bereiche der Kraftplatte gemessen wird. Die durchgezogenen horizontalen Linien stellen den Bereich der vertikalen Kraft dar, der gemessen wurde, um die Belastung des Körpergewichts auf die unteren Extremitäten und nicht durch die Arme zu gewährleisten, wenn die Teilnehmer sich mit der bereitgestellten Handstütze stabilisieren mussten. Wenn das Körpergewicht des Teilnehmers um mehr als 5% auf eine Seite verschoben wurde, änderten die vertikalen Balken die Farben, um den Teilnehmer zu informieren, sich zu der Seite zu neigen, die entladen wurde, wie in (Bgezeigt ). Wenn der Teilnehmer mehr als +/- 5% seines Körpergewichts von seinen Beinen be- / entladen hat, würde sich die Hintergrundbildschirmfarbe wie in (C) gezeigt ändern. Bitte klicken Sie hier, um eine größere Version dieser Abbildung anzuzeigen.

5. Beurteilung des Ansprechverhaltens des stehenden Kortikomotors

  1. Beginnen Sie die neurophysiologischen Bewertungen, indem Sie eine Stimulatorintensität identifizieren, die konsistente motorisch evozierte Potentiale (MEP) erzeugt, d. H. EMG-Signalamplitude > 50 μV und / oder eine sichtbare kortikosilente Periode in den aktiven Muskeln, im Ziel-TA und im SOL-Muskel.
    HINWEIS: Verwenden Sie eine Doppelkegelspule, um alle TMS-Impulse mit dem Strom zu liefern, der sich in vorderer bis hinterer Richtung durch die Spule bewegt. Wenden Sie die TMS-Impulse nur an, wenn der Teilnehmer die gleiche Gewichtsverteilung zwischen seinen paretischen und nicht-paretischen Beinen beibehält, wie aus den im vorherigen Abschnitt (Abschnitt 4.2) erwähnten visuellen Feedback-/Balkendiagrammen hervorgeht.
    1. Testen Sie zuerst die paretische Extremität, indem Sie TMS-Impulse auf die läsionierte Hemisphäre auftragen. Stellen Sie zunächst den Leistungspegel des TMS-Stimulators auf 50% maximale Stimulatorleistung (%MSO) ein, indem Sie den Ausgangsregler drehen. Wenden Sie einen einzelnen Impuls bei 50% MSO auf den mittleren Gitterpunkt an, der sich direkt seitlich an der Längsspalte befindet, indem Sie die Auslösetaste am Stimulator drücken. Wenden Sie 2-3 Impulse mit einem Interstimulusintervall von 5-10 s an.
      HINWEIS: Wenn ein Teilnehmer eine Antwort bei 50% MSO zeigt, fahren Sie mit Abschnitt 5.2 fort und beginnen Sie mit der Hotspot-Identifizierung.
    2. Wenn in TA und SOL keine Reaktionen zu sehen sind, erhöhen Sie die Stimulatorleistung um 10% MSO, indem Sie den Ausgangsregler drehen und 2-3 TMS-Impulse wie in Schritt 5.1.1 liefern.
    3. Wenn nach dem Erhöhen des Stimulators auf 60% MSO keine Reaktionen zu sehen sind, erhöhen Sie die Leistung erneut um 10% MSO. Wenn bei 70% MSO keine MEPs ausgelöst werden, wählen Sie nach dem Zufallsprinzip mehrere Gitterpunkte aus und wenden Sie TMS-Impulse an, um festzustellen, ob bei der aktuellen Leistungseinstellung eine Reaktion vorliegt.
    4. Wenn an einem Netzpunkt bei den aktuellen 70% MSO keine Reaktionen aufgezeichnet werden, kehren Sie zum ursprünglichen Zielgitterpunkt landen, erhöhen Sie die Stimulatorleistung in Schritten von 10% MSO und wenden Sie 2-3 Stimulationen wie zuvor beschrieben an.
      HINWEIS: Wiederholen Sie diesen Vorgang, bis zuverlässige Antworten von den Zielmuskeln aufgezeichnet werden oder bis festgestellt wird, dass der Teilnehmer keine Reaktion auf TMS hat. Nicht alle Teilnehmer werden eine messbare Reaktion auf TMS erzeugen.
  2. Sobald die Stimulatorleistung, die eine konsistente Reaktion erzeugt, identifiziert wurde, beginnen Sie mit der Identifizierung des Hotspots, d. H. Der Kopfhautposition, der die größte Reaktion auf die angewendeten TMS-Impulse hervorruft.
    1. Starten Sie eine neue Hotspot-Testversion, indem Sie auf Start klicken und Hotspotauswählen. Wenden Sie eine Einzelpulsstimulation auf jeden der 15 Gitterpunkte auf dem in den vorherigen Schritten angegebenen Überschwellenleistungsniveau an. Bewegen Sie die Spule mithilfe des Bildführungssystems zum ersten Gitterpunkt.
    2. Sobald sich die Spule in der richtigen Position befindet, wenden Sie den TMS-Impuls an, indem Sie die Auslösetaste an der Stimulatoreinheit drücken. Als nächstes bewegen Sie die Spule an die nächste Gitterposition und wenden einen weiteren einzelnen TMS-Impuls an. Fahren Sie fort, bis eine einzelne Stimulation auf jeden Gitterpunkt angewendet wurde, und klicken Sie auf Stopp, um die Testversion zu beenden.
    3. Untersuchen Sie die Amplituden der sEMG-Signale, die an jedem Gitterpunkt aufgezeichnet wurden. Identifizieren Sie visuell die Gitterpunkte mit der größten MEP-Amplitude, die in den sEMG-Signalen aufgezeichnet sind, für jeden der Zielmuskeln. Die Gitterstandorte mit den größten MEP-Amplituden sind die Hotspots und werden zur Messung der kortikomotorischen Reaktion in den folgenden Abschnitten verwendet.
      HINWEIS: In einigen Fällen kann eine einzelne Gitterposition die größten MEP-Amplituden sowohl für die TA als auch für die SOL bereitstellen. Bestimmen Sie in diesen Fällen die motorischen Schwellenwerte für jeden Muskel separat.
  3. Als nächstes bestimmen Sie den motorischen Schwellenwert des Zielmuskels mithilfe einer einfachen adaptiven Parameterschätzung durch sequenzielle Tests (PEST)19,20.
    1. Öffnen Sie das PEST-Programm und stellen Sie die anfängliche Stimulatorintensität auf den Überschwellenwert ein, der zur Identifizierung des Hotspots verwendet wird, indem Sie den Wert in das Feld eingeben.
    2. Starten Sie eine neue PEST-Testversion, indem Sie in der Datenerfassungssoftware auf die Registerkarte Start klicken und PESTauswählen.
    3. Wenden Sie einen einzelnen TMS-Impuls auf den Hotspot des identifizierten Zielmuskels mit der anfänglichen %MSO-Intensität an, die im PEST-Programm angezeigt wird. Geben Sie im PEST-Programm an, dass eine Reaktion im sEMG-Signal des Muskels beobachtet wurde, indem Sie y oder n eingeben. Das PEST-Programm berechnet automatisch die nächste Stimulationsintensität.
    4. Passen Sie die Leistungsstufe des Stimulators an das PEST-Programm an und wenden Sie einen weiteren einzelnen TMS-Impuls an. Setzen Sie diesen Vorgang fort, bis das PEST-Programm den motorischen Schwellenwert bestimmt, der durch eine Farbänderung der Stimulationsintensität angezeigt wird, und beenden Sie den Datenerfassungsversuch, indem Sie auf die Registerkarte Stopp klicken.
      HINWEIS: Das PEST-Verfahren verwendet ein frei verfügbares Programm, das angibt, wie viel Stimulatorleistung bei aufeinanderfolgenden Impulsen verwendet werden soll. Eines der PEST-Programme finden Sie hier: (https://www.clinicalresearcher.org/software.htm).
  4. Nachdem der Hotspot und die motorische Schwelle des Zielmuskels identifiziert wurden, beginnen Sie mit der CMR-Bewertung. Stellen Sie die Intensität des Stimulators auf 120% der ermittelten motorischen Schwelle ein.
    1. Starten Sie eine neue Testversion in der Datenerfassungssoftware, indem Sie auf die Registerkarte Start klicken und eine MEP-Testversion auswählen. Legen Sie die Spule auf den Hotspot des Muskels und wenden Sie 10-20 Einzelpulsstimulationen an.
    2. Lassen Sie 5-10 s zwischen jeder Stimulation ein. Zeichnen Sie die aufgerufenen sEMG-Antworten für die Offline-Analyse auf. Erlauben Sie dem Teilnehmer, sich ad libitum und für eine ausreichende Zeit zwischen den Testverfahren auszuruhen, um die Wahrscheinlichkeit zu verringern, dass der Teilnehmer Müdigkeit entwickelt, die sich auf die Ergebnisse auswirken könnte.
    3. Klicken Sie nach der Aufzeichnung der Abgeordneten auf die Registerkarte Stop, um die Studie zu beenden.
      HINWEIS: Der Forscher, der mit der TMS-Spule umgeht, sollte sicherstellen, dass die Teilnehmer unmittelbar vor der Anwendung eines TMS-Impulses eine gleichmäßige Gewichtsverteilung unter jedem Bein haben. Wenn der Prüfarzt der Meinung ist, dass die Stimulation angewendet wurde, während das Gewicht des Teilnehmers nicht gleichmäßig verteilt war, führen Sie eine zusätzliche Stimulation durch und schließen Sie die vorherige Studie von der zukünftigen Analyse aus. Testen Sie die nicht-paretischen Muskeln unmittelbar nach den paretischen Muskeln. Abbildung 2 zeigt den Versuchsaufbau während der stehenden TMS-Bewertung.

figure-protocol-2

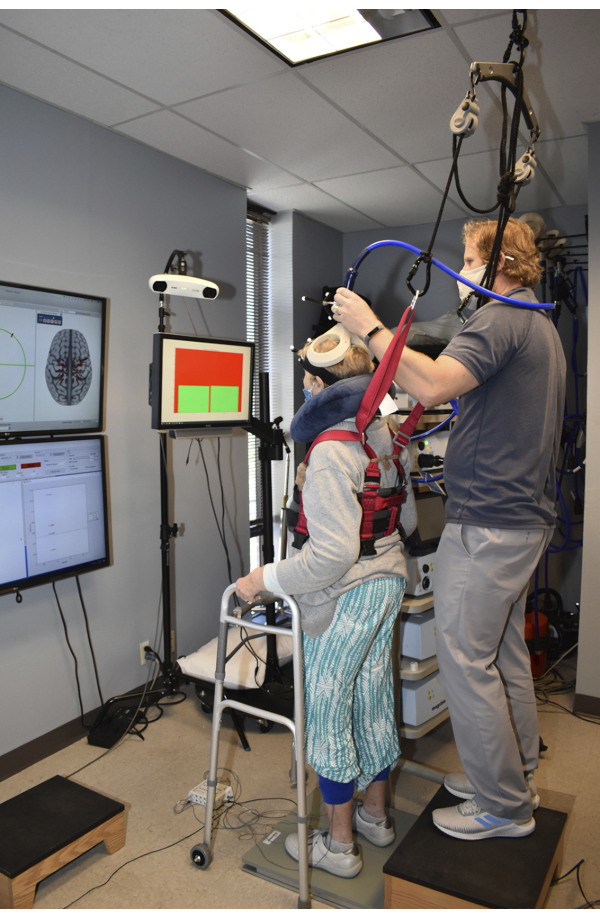

Abbildung 2: Bild, das während der Messung der kortikomotorischen Reaktion (CMR) in der stehenden Position aufgenommen wurde. Das Bildleitsystem und die gesammelte sEMG-Aktivität werden dem Forschungspersonal während der Datenerfassung angezeigt, wie auf den Monitoren auf der linken Seite des Bildes gezeigt. Visuelles Feedback zur Gewichtsverteilung erfolgte vor und leicht rechts von den Teilnehmern. Die Teilnehmer trugen einen Sicherheitsgurt, der an der Decke befestigt war, um Stürze im Stehen auf der Dual-Top-Kraftplatte zu verhindern. Die Arme der Teilnehmer wurden unterstützt, um den Teilnehmern zu helfen, sich nach der Anwendung der TMS-Impulse zu stabilisieren. Bitte klicken Sie hier, um eine größere Version dieser Abbildung anzuzeigen.

6. Beurteilung der Reaktion des sitzenden Kortikomotors

  1. Nach Abschluss der stehenden TMS-Bewertung werden die motorischen Schwellenwerte und der CMR in Ruhe-/Sitzposition neu gemessen.
    1. Verwenden Sie die gleichen Verfahren wie zuvor beschrieben (Abschnitte 5.2-5.4). Die einzige Änderung ist, dass der Teilnehmer auf einem Stuhl sitzen sollte, seine Beine gestützt und die Muskeln entspannt haben.
    2. Verwenden Sie dieselben Hotspots, die während der Stehenden Beurteilung (Abschnitt 5.2) in der sitzenden Position ermittelt wurden. Führen Sie die neurophysiologischen Tests auf die gleiche Weise durch, wie sie in der stehenden Position verwendet werden, mit Ausnahme einer Stimulationsintensität von 120% der ruhenden / sitzenden motorischen Schwelle.
      HINWEIS: Es kann notwendig sein, zusätzliche Tests mit einer zuvor festgelegten Stimulatorleistung durchzuführen. Wenn beispielsweise Vergleiche zwischen der Amplitude des MEP in verschiedenen Haltungspositionen durchgeführt werden, kann es notwendig sein, eine ähnliche absolute Stimulatorleistung zu verwenden. Dies hängt von der vorliegenden Forschungsfrage ab und sollte während des Studiendesigns identifiziert werden.

7. Statistischer Ansatz

  1. Um die Hypothese zu testen, dass das Stehen zu einer erhöhten Wahrscheinlichkeit führen würde, messbare Antworten hervorzurufen, konstruieren Sie eine 2 x 2-Tabelle und testen Sie die Proportionen mit McNemars Test21.
  2. Um die Leistungsstufen der motorischen Schwellenwerte zu vergleichen, verwenden Sie einen gepaarten t-Testan den Teilnehmern, die in beiden Positionen messbare Reaktionen hatten. Bestimmen Sie die Signifikanz mit einem Alpha = 0,05.

Zugriff eingeschränkt. Bitte melden Sie sich an oder starten Sie eine Testversion, um diesen Inhalt anzuzeigen.

Ergebnisse

Ein Teilnehmer wurde aus der Analyse entfernt, da das stehende TMS-Verfahren aufgrund von bereits bestehenden Knieschmerzen und einer diabetischen Wunde, die er vor seiner Ankunft im Forschungslabor erhalten hatte, nicht toleriert werden konnte, so dass eine endgültige Stichprobengröße von 15 zurückblieb. Die diabetische Wunde befand sich direkt über der TA und schloss jegliche sEMG-Messungen dieses Muskels aus. Den Prüfärzten wurden weder während der sitzenden noch während der stehenden TMS-Verfahren größere unerwünscht...

Zugriff eingeschränkt. Bitte melden Sie sich an oder starten Sie eine Testversion, um diesen Inhalt anzuzeigen.

Diskussion

Das experimentelle Protokoll wurde von den meisten Teilnehmern gut vertragen. Eine Person war nicht in der Lage, die stehende TMS-Bewertung aufgrund bereits bestehender Dekubitusgeschwüre infolge diabetischer Komplikationen und orthopädischer Probleme mit bereits bestehenden Knieschmerzen abzuschließen. Der Umfang des Be- und Entladens des Körpergewichts von den Beinen war minimal. Es gab jedoch im Durchschnitt eine etwas größere Abwärtskraft, die während der Anwendung der TMS-Impulse gemessen wurde. Dies ist wahrscheinl...

Zugriff eingeschränkt. Bitte melden Sie sich an oder starten Sie eine Testversion, um diesen Inhalt anzuzeigen.

Offenlegungen

Die Autoren erklären, dass sie keine tatsächlichen oder wahrgenommenen Interessenkonflikte im Zusammenhang mit der gemeldeten Arbeit haben.

Danksagungen

Die Autoren danken Herrn Brian Cence und Frau Alyssa Chestnut für ihre Beiträge zur Teilnehmergewinnung und Datenerhebung.

Die Finanzierung für dieses Projekt wurde zum Teil durch einen Technical Development Award des NIH National Center for Neuromodulation for Rehabilitation (NM4R) (HD086844) und durch den Veteran's Affairs Rehabilitation Research and Development Career Development Award 1 (RX003126) und den Merit Award (RX002665) bereitgestellt.

Der Inhalt dieses Berichts stellt nicht die Ansichten des US-Ministeriums für Veteranenangelegenheiten, der US National Institutes of Health oder der Regierung der Vereinigten Staaten dar.

Zugriff eingeschränkt. Bitte melden Sie sich an oder starten Sie eine Testversion, um diesen Inhalt anzuzeigen.

Materialien

Liste der in diesem Artikel verwendeten Materialien
NameUnternehmenKatalognummerKommentare
DatenerfassungssoftwareMathWorksMatLabDas benutzerdefinierte Datenerfassungsprogramm wurde in Matlab geschrieben. Es können jedoch auch andere Software-/Hardwareanbieter verwendet werden (z. B. National Instruments, AD Instruments, CED Spike2 oder Signal)
DoppelkegelspuleMagstimD110Doppelkegelspule für die TMS-Impulsabgabe
Doppelte KraftmessplatteAdvanced Mechanical Technology Inc (AMTI)Doppeltop-Akkusway-Kraftmessplattezur unabhängigen Messung der Kraft-/Gewichtsverteilung unter jedem Bein.
Dual-Puls TMSMagstimBistim 200Verbindet zwei Magstim 200 für Dual-Puls-Anwendungen
EMG-VorverstärkerMotion Labs IncMA-422Vorverstärker für Einweg-Oberflächen-EMG-Elektroden
EMG-System MotionLabs IncMA400EMG-System zur Datenerfassung
NeuronavigationssystemRogue ResearchBrainsightSoftware und Hardware, die verwendet werden, um eine konsistente Platzierung/Verabreichung von Magnetstimulationen zu gewährleisten. Die Markierung des Stimulationsortes auf dem Kopf eines Teilnehmers oder an einer Stelle mit einer Duschhaube kann auch ohne Neuronavigationssoftware verwendet werden.
RekrutierungsdatenbankN/AN/AElektronische Datenbank mit den Namen möglicher Personen, die für Ihr Studium in Frage kommen.
TMS-Einheit (x2)MagstimMagstim 200Liefert TMS-Impulse

Referenzen

  1. Kesar, T. M., Stinear, J. W., Wolf, S. L. The use of transcranial magnetic stimulation to evaluate cortical excitability of lower limb musculature: Challenges and opportunities. Restorative Neurology and Neuroscience. 36 (3), 333-348 (2018).
  2. Sivaramakrishnan, A., Madhavan, S. Absence of a transcranial magnetic stimulation-induced lower limb corticomotor response does not affect walking speed in chronic stroke survivors. Stroke. 49 (8), 2004-2007 (2018).
  3. Kindred, J. H., et al. Individualized responses to ipsilesional high-frequency and contralesional low-frequency rTMS in chronic stroke: A pilot study to support the individualization of neuromodulation for rehabilitation. Frontiers in Human Neuroscience. 14, 578127(2020).
  4. Lu, M., Ueno, S. Comparison of the induced fields using different coil configurations during deep transcranial magnetic stimulation. PLoS One. 12 (6), 0178422(2017).
  5. Hess, C. W., Mills, K. R., Murray, N. M. Responses in small hand muscles from magnetic stimulation of the human brain. The Journal of Physiology. 388, 397-419 (1987).
  6. Petersen, N., Christensen, L. O., Nielsen, J. The effect of transcranial magnetic stimulation on the soleus H reflex during human walking. The Journal of Physiology. 513, Pt 2 599-610 (1998).
  7. Capaday, C., Lavoie, B. A., Barbeau, H., Schneider, C., Bonnard, M. Studies on the corticospinal control of human walking. I. Responses to focal transcranial magnetic stimulation of the motor cortex. Journal of Neurophysiology. 81 (1), 129-139 (1999).
  8. Schubert, M., Curt, A., Colombo, G., Berger, W., Dietz, V. Voluntary control of human gait: conditioning of magnetically evoked motor responses in a precision stepping task. Experimental Brain Research. 126 (4), 583-588 (1999).
  9. Ackermann, H., Scholz, E., Koehler, W., Dichgans, J. Influence of posture and voluntary background contraction upon compound muscle action potentials from anterior tibial and soleus muscle following transcranial magnetic stimulation. Electroencephalography and Clinical Neurophysiology. 81 (1), 71-80 (1991).
  10. Lavoie, B. A., Cody, F. W., Capaday, C. Cortical control of human soleus muscle during volitional and postural activities studied using focal magnetic stimulation. Experimental Brain Research. 103 (1), 97-107 (1995).
  11. Soto, O., Valls-Solé, J., Shanahan, P., Rothwell, J. Reduction of intracortical inhibition in soleus muscle during postural activity. Journal of Neurophysiology. 96 (4), 1711-1717 (2006).
  12. Kesar, T. M., Eicholtz, S., Lin, B. J., Wolf, S. L., Borich, M. R. Effects of posture and coactivation on corticomotor excitability of ankle muscles. Restorative Neurology and Neuroscience. 36 (1), 131-146 (2018).
  13. Nandi, T., et al. In standing, corticospinal excitability is proportional to COP velocity whereas M1 excitability is participant-specific. Frontiers in Human Neuroscience. 12, 303(2018).
  14. Tokuno, C. D., Keller, M., Carpenter, M. G., Márquez, G., Taube, W. Alterations in the cortical control of standing posture during varying levels of postural threat and task difficulty. Journal of Neurophysiology. 120 (3), 1010-1016 (2018).
  15. Mouthon, A., Taube, W. Intracortical inhibition increases during postural task execution in response to balance training. Neuroscience. 401, 35-42 (2019).
  16. Charalambous, C. C., Liang, J. N., Kautz, S. A., George, M. S., Bowden, M. G. Bilateral assessment of the corticospinal pathways of the ankle muscles using navigated transcranial magnetic stimulation. Journal of Visualized Experiments: JoVE. (144), (2019).
  17. Hermens, H. J., Freriks, B., Disselhorst-Klug, C., Rau, G. Development of recommendations for SEMG sensors and sensor placement procedures. Journal of Electromyography and Kinesiology. 10 (5), 361-374 (2000).
  18. Tankisi, H., et al. Standards of instrumentation of EMG. Clinical Neurophysiology. 131 (1), 243-258 (2020).
  19. Mishory, A., et al. The maximum-likelihood strategy for determining transcranial magnetic stimulation motor threshold, using parameter estimation by sequential testing is faster than conventional methods with similar precision. The Journal of ECT. 20 (3), 160-165 (2004).
  20. Borckardt, J. J., Nahas, Z., Koola, J., George, M. S. Estimating resting motor thresholds in transcranial magnetic stimulation research and practice: a computer simulation evaluation of best methods. The Journal of ECT. 22 (3), 169-175 (2006).
  21. McNemar, Q. Note on the sampling error of the difference between correlated proportions or percentages. Psychometrika. 12 (2), 153-157 (1947).
  22. Rossi, S., et al. Safety and recommendations for TMS use in healthy subjects and patient populations, with updates on training, ethical and regulatory issues: Expert Guidelines. Clinical Neurophysiology. 132 (1), 269-306 (2021).
  23. McDonnell, M. N., Stinear, C. M. TMS measures of motor cortex function after stroke: A meta-analysis. Brain Stimulation. 10 (4), 721-734 (2017).
  24. Reis, J., et al. Contribution of transcranial magnetic stimulation to the understanding of cortical mechanisms involved in motor control. The Journal of Physiology. 586 (2), 325-351 (2008).
  25. Chen, G., Patten, C., Kothari, D. H., Zajac, F. E. Gait differences between individuals with post-stroke hemiparesis and non-disabled controls at matched speeds. Gait & Posture. 22 (1), 51-56 (2005).
  26. Knarr, B. A., Reisman, D. S., Binder-Macleod, S. A., Higginson, J. S. Understanding compensatory strategies for muscle weakness during gait by simulating activation deficits seen post-stroke. Gait & Posture. 38 (2), 270-275 (2013).
  27. Ammann, C., et al. A framework to assess the impact of number of trials on the amplitude of motor evoked potentials. Scientific Reports. 10 (1), 21422(2020).
