Artículo de método

Imágenes del mecanismo de falla microestructural en la cadera humana

2.1K visualizaciones

⸱

DOI:

10.3791/64947

⸱

29 de septiembre de 2023

En este artículo

Resumen

El protocolo permite medir la deformación de la microestructura ósea en todo el fémur humano proximal y su dureza mediante la combinación de microtomografías computarizadas de gran volumen, una etapa compresiva hecha a medida y herramientas avanzadas de procesamiento de imágenes.

Resumen

La obtención de imágenes de la microestructura ósea bajo cargas progresivamente crecientes permite observar el comportamiento de falla microestructural del hueso. En este trabajo se describe un protocolo para la obtención de una secuencia de imágenes microestructurales tridimensionales de todo el fémur proximal sometido a una deformación progresivamente creciente, causante de fracturas clínicamente relevantes del cuello femoral. El protocolo se demuestra utilizando cuatro fémures de donantes femeninas de 66 a 80 años en el extremo inferior de la densidad mineral ósea de la población (rango de puntuación T = −2,09 a −4,75). Se diseñó una etapa compresiva radiotransparente para cargar las muestras replicando una postura de una pierna, mientras se registraba la carga aplicada durante la obtención de imágenes de microtomografía computarizada (micro-TC). El campo de visión era de 146 mm de ancho y 132 mm de alto, y el tamaño de píxel isotrópico era de 0,03 mm. El incremento de fuerza se basó en predicciones de elementos finitos de la carga de fractura. La etapa de compresión se utilizó para aplicar el desplazamiento a la muestra y promulgar los incrementos de fuerza prescritos. Las fracturas subcapitales debidas a la apertura y cizallamiento del cuello femoral ocurrieron después de cuatro a cinco incrementos de carga. Las imágenes de micro-TC y las mediciones de la fuerza de reacción se procesaron para estudiar la deformación ósea y la capacidad de absorción de energía. La inestabilidad de la corteza apareció en los primeros pasos de carga. El hueso subcondral de la cabeza femoral presentaba grandes deformaciones que alcanzaban el 16% antes de la fractura, y un aumento progresivo de la capacidad de soporte hasta la fractura. La energía de deformación aumentó linealmente con el desplazamiento hasta la fractura, mientras que la rigidez disminuyó a valores cercanos a cero inmediatamente antes de la fractura. Tres cuartas partes de la energía de fractura fue tomada por la muestra durante el incremento final de fuerza del 25%. En conclusión, el protocolo desarrollado reveló una notable capacidad de absorción de energía, o tolerancia al daño, y una interacción sinérgica entre el hueso cortical y trabecular a una edad avanzada del donante.

Introducción

Las fracturas del cuello femoral son una carga importante para la población que envejece. La microtomografía computarizada (micro-TC) y las pruebas mecánicas concomitantes permiten observar la microestructura ósea y estudiar su relación con la fuerza ósea, sus cambios relacionados con la edad y los desplazamientos bajo carga 1,2. Sin embargo, hasta hace poco, los estudios de micro-TC de hueso bajo carga se limitaban a núcleos óseos extirpados3, animales pequeños4 y unidades de columna vertebral humana5. El presente protocolo permite cuanti....

Acceso restringido. Inicie sesión o comience una prueba gratuita para ver este contenido.

Protocolo

El protocolo se desarrolló y probó con 12 muestras de fémur recibidas de un programa de donación de cuerpos. Los especímenes se obtuvieron frescos y se almacenaron a -20 °C en el Laboratorio de Biomecánica e Implantes de la Universidad de Flinders (Tonsley, Australia del Sur, Australia). La humedad ósea se mantuvo durante todo el experimento. Las donantes fueron mujeres caucásicas (66-80 años de edad). La autorización ética se obtuvo del Comité de Ética de Investigación Social y del Comportamiento (SBREC) de la Universidad de Flinders (Proyecto # 6380).

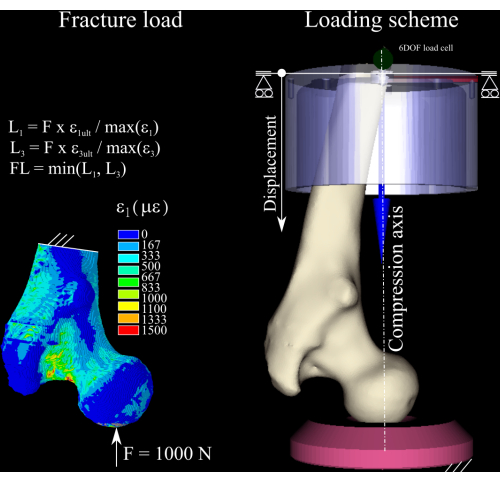

1. Planificación de un incremento de paso de carga específico de la muestra

Acceso restringido. Inicie sesión o comience una prueba gratuita para ver este contenido.

Resultados

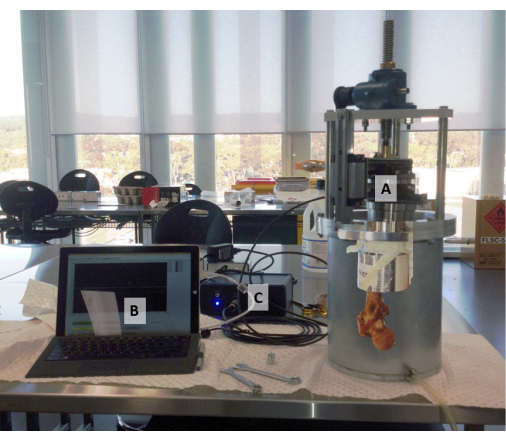

Las imágenes muestran todo el fémur proximal, el alveolo a presión, el cemento dental, la copa de aluminio y el tejido de envoltura. La microarquitectura ósea se puede ver deformarse progresivamente a medida que aumenta la carga antes de la fractura y después de la fractura (Figura 4).

figure-results-1
Figura 4: La etapa de <.......

Acceso restringido. Inicie sesión o comience una prueba gratuita para ver este contenido.

Discusión

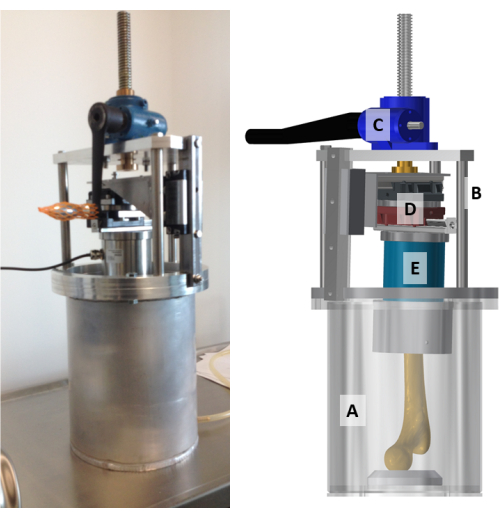

El presente protocolo permite estudiar la micromecánica de las fracturas de cadera en tres dimensiones ex vivo. Se ha diseñado, fabricado y probado a medida una etapa compresiva radiotransparente (aluminio) capaz de aplicar una deformación progresiva a la mitad proximal del fémur humano y medir la fuerza de reacción. En este protocolo se emplea un escáner de micro-TC de gran volumen para proporcionar una secuencia temporal de volúmenes de imagen que muestran todo el fémur proximal con carga progresiva a resoluci.......

Acceso restringido. Inicie sesión o comience una prueba gratuita para ver este contenido.

Divulgaciones

Todos los autores declaran no tener conflictos de intereses.

Agradecimientos

Financiación del Consejo Australiano de Investigación (FT180100338; IC190100020) se agradece.

....

Acceso restringido. Inicie sesión o comience una prueba gratuita para ver este contenido.

Materiales

Lista de materiales utilizados en este artículo
NombreEmpresaNúmero de catálogoComentarios
Tejido absorbenteN/AMantener la humedad ósea durante todo el experimento

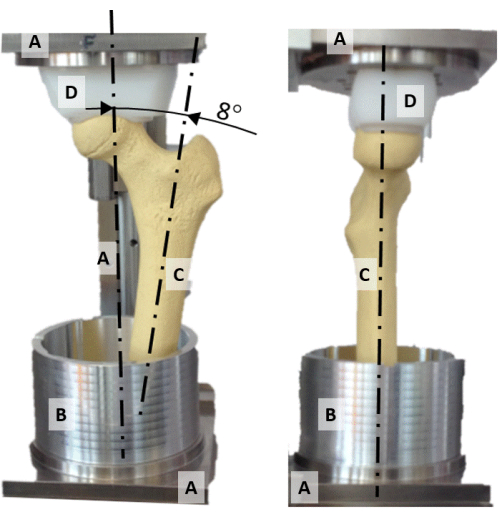

Aparejo de alineaciónAparejo hecho a medidapara colocar la muestra en la taza para macetas
Software, Inc., Austin, EE. UU.Calibración CT 13002Calibrar los niveles de gris de las imágenes en niveles equivalentes de densidad de mineral óseo (cenizas)
Escáner clínico de tmografía computarizadaGeneral Electric Medical Systems Co., Wisconsin, EE. UU.Optima CT660Imágenes preliminares para la predicción del paso de carga a la fractura
Etapa compresivaHechoa medidaUna etapa compresiva radiotransparente de 10 kg para aplicar y mantener una deformación prescrita a la muestra a través de la imagen.
Cemento dentalSoesterberg, Países BajosVértice RS
Espécimen de fémurScience Care, Phoenix, EE. UU
Software de análisis de elementos finitosANSYS Inc., Canonsburg, EE. UUANSYS Mechanical APDLPaquete de software de elementos finitos
CongeladorN/AAlmacene muestras a -20 & grados; C
Disco duroDellEspacio en disco: 500 GB por volumen
Software de segmentación y bnarización de imágenesSkyscan-Bruker, Kontich, BélgicaAnalizador de TCSoftware de procesamiento de imágenes
Segmentación elástica de imágenesLa Universidad de SheffieldBone DVChttps://bonedvc.insigneo.org/dvc/
Software de procesamiento y automatización de imágenesThe MathWork Inc.MatlabSoftware de procesamiento de imágenes
Software de registrode imágenes Skyscan-Bruker, Kontich, BélgicaDataViewerSoftware de procesamiento de imágenes
Software de segmentación de imágenes y modelado FESimpleware, Exeter, Reino UnidoEscaneo IPSoftware de creación ósea
Script de costura de imágenesSincrotrón australiano, Clayton, VIC, AUEl script está disponible en IMBL
Kit de visualización de imágenes, Clifton Park, NY, EE. UUParaviewVisualización de imágenes
Visualización de imágenes UniversidadNacional AustralianaDristhiVisualización de imágenes: doi:10.1117/12.935640
Línea de luz de imagen y medicinaSincrotrón australiano, Clayton, VIC, AULínea de luz de micro-CT de objetos grandes en el sincrotrón
australiano LaptopDell Inc., EE. UU.
Mesa x-y de baja fricciónTHK Co., Tokio, Japón
Software de adquisición de señales de NINational Instruments, Austin, TXNI-DAQmx
Solución salina tamponada con fosfatoHecho aMantenga la humedad ósea durante todo el experimento
Bolsa de plásticoN/AMantenga la humedad ósea durante todo el experimento
FerrocarrilSKF Inc., Lansdale, PA, EE. UU
Mecanismo de gato de tornillo  Benzlers, Ö rebro, SueciaSerie BD (reductor caliente)carrera: 150 mm, carga máxima: 10.000 N, relación de transmisión: 27:1, a desplazamiento por revolución: 0,148 mm
Sensor de borde pco.único, centelleador acoplado a lenteSincrotrón australiano, Clayton, VIC, AUDetector Ruby FOV: 141 x 119 mm; 2560 x 2160 px; 55 y micro; m/px; 50 fps
Célula de carga de seis ejesME-Meß systeme GmbH, Hennigsdorf, GEK6D6Error de medición máximo: 0,005%; fuerza máxima: 10000 N; par máximo: 500 Nm
Amplificador de deformaciónME-Meß systeme GmbH, Hennigsdorf, GEGSV-1A8USB K6D/M16
Taza de aluminio para macetas Taza para macetas hecha a medida Sierra para huesos N/A Cortar la muestra a medida Fantoma de calibración QCT Pro Mindways . . . medida .
