De kristallisatiefaciliteit en VMXi-bundellijn zijn gebruikt voor een breed scala aan projecttypen en gebruiksscenario's. Hier zijn een klein aantal voorbeelden om te illustreren wat gebruikers mogelijk willen nastreven.
Casestudy 1: Standaard gegevensverzameling
De bundellijn maakt een snelle bepaling van kristalstructuren bij kamertemperatuur mogelijk uit een klein aantal kristallen in een kristallisatieplaat. Het minimale aantal kristallen is afhankelijk van de ruimtegroep en de kristaloriëntaties, maar is vaak 1-4, hoewel een betere gegevenskwaliteit kan worden bereikt door gegevens van enkele tientallen kristallen samen te voegen. Een recent voorbeeld is een van de bundellijnstandaarden, thaumatine. Meerdere kristallen, weergegeven in figuur 8A, werden handmatig gemarkeerd voor gegevensverzameling, zoals beschreven in protocolsectie 2.3. Deze kristallen werden toegevoegd aan de wachtrij zoals beschreven in protocolsectie 2.4 en experimentele parameters werden geselecteerd uit de vervolgkeuzelijst. Nadat experimentele parameters waren toegepast, werd de plaat in de wachtrij geplaatst voor gegevensverzameling. Gegevenssets werden verzameld, automatisch geschaald en samengevoegd met behulp van de xia2.multiplex-pijplijn, zoals beschreven in protocolsectie 3. Een voorbeeld van een uitvoer van SynchWeb is weergegeven in figuur 8A in het midden. Vijf samengevoegde datasets gaven aanleiding tot een dataset met een resolutie van 1,66 Å. Voor standaard dataverzameling van ongeveer vijf kristallen in een put werden datasets binnen 2,5 minuut verzameld.
Casestudy 2: Ligandbinding – Fragmentexperiment met Mac1-eiwit
Het produceren van structuren van eiwit-ligandcomplexen bij kamertemperatuur kan eenvoudig worden bereikt met behulp van de bundellijn. Liganden kunnen worden toegevoegd aan druppels op kristallisatieplaten (handmatig of door akoestische druppelinjectie) en gegevens kunnen worden gemeten na een geschikte incubatietijd. In het hier beschreven voorbeeld werd een reeks fragmenten gedoseerd in putjes met kristallen van het SARS-CoV-2 eerste macrodomein van het eiwit nsp3 (Mac-1) in een kristallisatieplaat. Twee van de putjes met hetzelfde fragment werden ingedeeld als een groep zoals beschreven in protocolstap 2.5. Meerdere kristallen (42) werden gemarkeerd voor gegevensverzameling zoals beschreven in protocolstappen 2.3 en 2.4, en datasets werden verzameld met behulp van standaardparameters (60° rotatie, 0,1° stap, 0,00178 s blootstelling, 5% transmissie, 16 KeV - per kristal) (Figuur 8B). Datasets van de twee putten werden automatisch verwerkt met behulp van de xia2.dials-pijplijn en vervolgens werd de xia2.multiplex-pijplijn gestart om 22 van deze datasets automatisch samen te voegen. DIMPLE werd vervolgens uitgevoerd op de output van deze pijpleidingen en leverde kaarten op die duidelijk bewijs van het gebonden fragment lieten zien. Het fragmentenmodel werd ingebouwd in de leegstandsdichtheid en verder verfijnd (Figuur 8B rechts). Ligandgebonden structuren op kamertemperatuur kunnen eenvoudig worden bepaald met behulp van deze reeks stappen om onschatbare informatie en feedback te geven aan het op structuur gebaseerde ontwerpproces van geneesmiddelen. Voor deze dataverzameling van 42 kristallen in een aantal putten werden datasets binnen 10 minuten verzameld.
Casestudy 3: Structuuroplossing met een ruimtegroep met lage symmetrie en voorkeursoriëntaties Een stapel van meerdere kristallen met plaatachtige morfologie werd geproduceerd uit kristallisatie-experimenten met een c-type gasbindend cytochroom (Figuur 8C). Door verschillende posities aan de rand van de stapel te selecteren waar slechts één kristal zich in de röntgenstraal bevond, was het mogelijk om een dataset van goede kwaliteit te verkrijgen met een resolutie van 1,75 Å door wiggen van vier kristallen samen te voegen, ondanks een monokliene (C2) ruimtegroep. Dit maakte een snelle voortgang van het project mogelijk zonder de noodzaak om de kristallisatieomstandigheden verder te optimaliseren. Dit resultaat is eerder beschreven9. Voor deze dataverzameling van vier kristallen in een put werden datasets binnen 2 minuten verzameld.
Casestudy 4: Het verkrijgen van informatie en de structuur bij kamertemperatuur van microkristallen in een plaat met behulp van seriële kristallografie
Vaak wanneer microkristallen in een druppel verschijnen of wanneer gebruikers microkristallisatieprotocollen in batch willen optimaliseren als voorloper van seriële kristallografie-experimenten bij synchrotron- of XFEL-bronnen, is het zeer nuttig om snel feedback te krijgen over de diffractie-eigenschappen en eenheidscelafmetingen van verschillende proeven met minimaal materiaal. In deze use case werden microkristallen van lysozym die in batch groeiden, gepipetteerd in een kristallisatieplaat (200 nL volume per druppel) en werden gegevens verzameld van acht druppels met behulp van een rasterscan met een stapgrootte van 10 μm (Figuur 9). De resulterende 25.906 stilstaande beelden werden verwerkt met behulp van seriële kristallografiesoftware, wat resulteerde in een dataset, waarbij 9.891 diffractiepatronen werden geïndexeerd en samengevoegd, wat een dataset opleverde met een resolutie van 2,0 Å die goed werd verfijnd ten opzichte van de gepubliceerde structuur van de kamertemperatuur (R-werk = 19,6%,R-vrij = 23,6% met behulp van PDB 8A9D) (Tabel 1). Dit maakte een gedetailleerde analyse van de verdeling van de eenheidscellen en een bepaling van de structuur van de kamertemperatuur van microkristallen mogelijk die kon worden gebruikt voor complexe seriële kristallografie-experimenten, waaronder tijdopgeloste studies. Het totale benodigde volume microkristalsuspensie bedroeg 1,6 μL. Voor deze gegevensverzameling van microkristallen in acht putten met behulp van rasterscans werden datasets binnen 40 minuten verzameld.

Figuur 1: Schema van de eiwit-naar-structuur-pijplijn met kristallisatiescreening, optimalisatie in de kristallisatiefaciliteit, geautomatiseerde gegevensverzameling en -verwerking op kamertemperatuur zonder monsteroogst bij VMXi, XChem-fragmentscreening en gegevensverzameling bij andere MX-bundellijnen. Gebruikers kunnen de pijplijn starten door een monster aan te leveren of door platen naar de VMXi-bundellijn te brengen. Afkorting: Veelzijdige Macromoleculaire Kristallografie in situ. Klik hier om een grotere versie van deze figuur te bekijken.

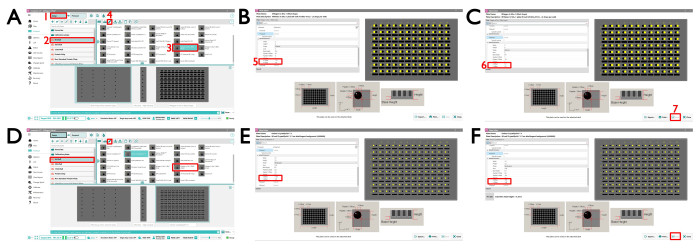

Figuur 2: De Mosquito SPT Labtech interface voor het opzetten van kristallisatieplaten. (A) (1) De MiTeGen In Situ-1 Setup weergave. Kies de MiTeGen 2 drop standaard plaat door naar (2) het 96-well plaattype te gaan en (3) de MiTeGen plate 2 drop plate te selecteren. Om de definitieparameters voor drop 1 en drop 2 te wijzigen, die vereist zijn voor VMXi, klikt u op het pictogram (4) bewerken . Dit opent een nieuw venster (B) waarin (5) de X- en Y-offsets moeten worden gewijzigd zoals weergegeven. Selecteer (B) de subput 2 en (C) subput 3 en wijzig de waarden dienovereenkomstig. (D) De CrystalQuickX Setup-weergave. Kies de CrystalQuickX 2 drop standaard plaat door naar het 96-well plaattype te gaan en de MiTeGen plate 2 drop plate te selecteren. Om de definitieparameters voor drop 1 en drop 2 te wijzigen, die vereist zijn voor VMXi, klikt u op het bewerkingspictogram hetzelfde als hierboven. Dit opent een nieuw venster waarin (E,F) de X- en Y-offsets moeten worden gewijzigd zoals weergegeven. Klik hier om een grotere versie van deze figuur te bekijken.

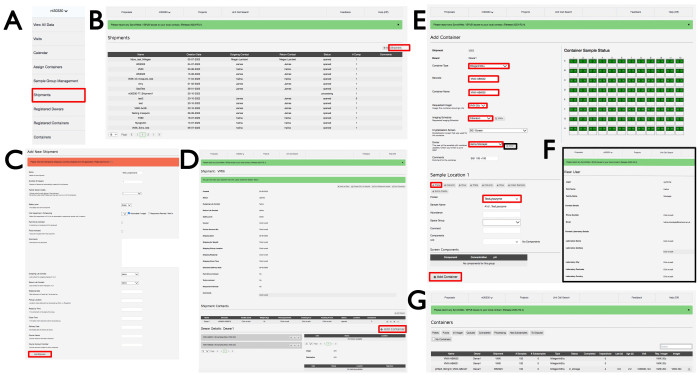

Figuur 3: De SynchWeb-interface die laat zien hoe u een VMXi-zending aanmaakt, een kenteken registreert en contactgegevens controleert. Screenshots van de verschillende stadia van het uploaden van informatie in de SynchWeb-interface worden getoond vanuit (A) het vervolgkeuzemenu, (B,C) het registreren van een nieuwe zending, (D) het registreren van een nieuwe container, (E) het invoeren van de plaatinformatie, (F) het controleren van contactgegevens en (G) een lijst met geregistreerde containers binnen een voorstel. Klik hier om een grotere versie van deze figuur te bekijken.

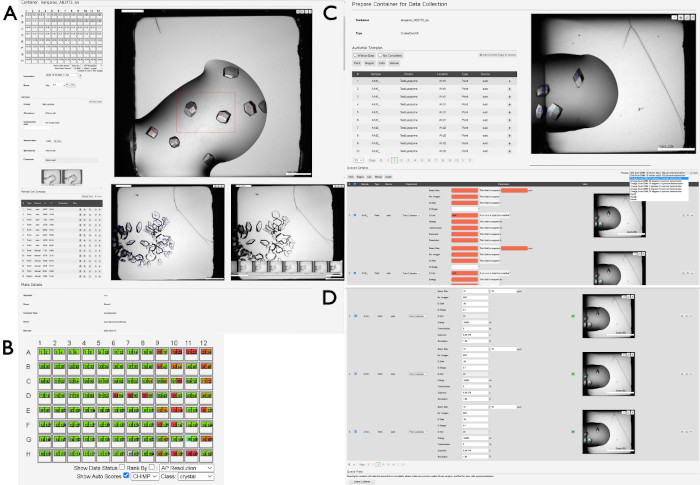

Figuur 4: Selecteren en voorbereiden van monsters voor gegevensverzameling met behulp van SynchWeb. Er wordt een reeks schermafbeeldingen weergegeven die de verschillende stadia van het voorbereiden van monsters voor gegevensverzameling met behulp van de SynchWeb-interface laten zien. (A) Punten en regio's van belang worden geselecteerd uit het drop-overzicht. In het onderste deel van dit paneel bevindt zich een chronologische reeks foto's van één druppel. (B) Een voorbeeld van de CHiMP-uitvoer voor één plaat met de resultaten voor de categorie 'kristal'. (C) Voorbeelden toevoegen aan de wachtrij uit de lijst met geselecteerde punten en regio's en (D) parameters toepassen voor gegevensverzameling op de in de wachtrij geplaatste monsters uit de vervolgkeuzelijst met door de bundellijn gemaakte experimentinstellingen. Let op het verschil tussen monsters zonder experimentele parameters (in rood) en monsters met correct toegepaste parameters (boven en onder). Aan de onderkant van dit paneel bevindt zich de knop Queue Container , die de plaat in de wachtrij plaatst die op de beamline moet worden verzameld. Klik hier om een grotere versie van deze figuur te bekijken.

Figuur 5: Voorbeeld van het maken van groepen in SynchWeb. Een reeks schermafbeeldingen die de verschillende fasen van het maken van voorbeeldgroepen laten zien. (A) De plaat(en) met monsters worden geselecteerd uit de betreffende zending en (B) de druppels in de plaat worden geselecteerd. Dit kunnen individuele druppels zijn of kunnen per rij en/of kolom worden geselecteerd. (C) Een lijst van steekproefgroepen die reeds zijn aangemaakt. (D) De outputs van de laatste drie multiplexverwerkingstaken worden vermeld en kunnen worden geselecteerd om statistieken van de verwerkingspijplijn weer te geven. Klik hier om een grotere versie van deze figuur te bekijken.

Figuur 6: Gegevensverwerking en gegevensreductie. (A) Screenshot van een verwerkte dataset in ISPyB11. De knop om toegang te krijgen tot de verwerkingsfuncties is gemarkeerd. Voorbeeld-ID en experimentele parameters worden linksboven weergegeven en de diffractiebeeldviewer in het midden. Als u op deze afbeelding klikt, wordt een interactief venster geopend om verschillende afbeeldingen te bekijken. De kristalbeeldviewer wordt aan de rechterkant weergegeven en als u op deze afbeelding klikt, wordt ook een interactief venster geopend om beamline- en Formulatrix-opslagafbeeldingen te vergelijken. Uiterst rechts wordt een analyseplot per afbeelding weergegeven en als u op deze afbeelding klikt, wordt een vergrote versie van deze uitvoer geopend. Door op het tabblad Automatische verwerking te klikken, wordt de automatische verwerking zichtbaar en wordt de vergelijking tussen de resultaten van de verschillende pijplijnen eenvoudig. Klik op de tabbladen om te schakelen tussen de verschillende verwerkingspijplijnen en bekijk de gedetailleerde uitvoer van de geselecteerde pijplijn. De knop Logs & Files voor het downloaden van gegevens is gemarkeerd. Als u op het tabblad Downstream Processing klikt, wordt uitgevouwen en worden resultaten weergegeven voor alle gegevenssets die via pijplijnen voor gegevensreductie worden uitgevoerd, indien van toepassing. (B) Schermafbeelding van het scherm Voorbeeldgroepbeheer . De door de gebruiker gedefinieerde groepsnaam staat bovenaan en de visuele beschrijving van de opgenomen putten is hieronder te zien. Een groen vakje geeft aan dat alle kristallen die van die druppel worden gemeten, in de groep worden opgenomen. Een overzicht van verschillende multiplextaken die op die groep zijn uitgevoerd, is te zien en daaronder staat de gedetailleerde uitvoer van multiplex. De knop Gegevenssets om de opgenomen experimenten te bekijken, is gemarkeerd. Klik hier om een grotere versie van deze figuur te bekijken.

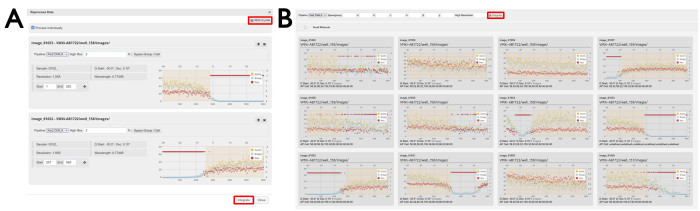

Figuur 7: Vensters voor gegevensverwerking. (A) Individuele en (B) multi-crystal datasets. Er worden twee afzonderlijke gegevenssets weergegeven waarin gegevensregio's zijn geselecteerd. Als het selectievakje Afzonderlijk verwerken is aangevinkt, worden de geselecteerde diffractiebeelden afzonderlijk verwerkt door op de knop Integreren te drukken. Als u op de knop Multi-crystal klikt, wordt een weergave van de afzonderlijke datasets geopend. Als u diffractiebeelden uit meerdere gegevenssets opnieuw wilt verwerken, worden gebieden van afbeeldingen geselecteerd zoals weergegeven en wordt de herverwerking gestart door op de knop Integreren te klikken zoals gemarkeerd. Klik hier om een grotere versie van deze figuur te bekijken.

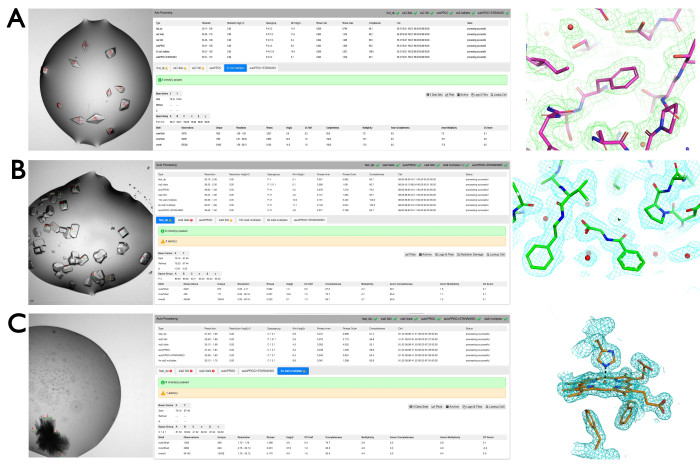

Figuur 8: Representatieve resultaten van de VMXi-pijplijn. (A) Gemarkeerde kristallen voor proteïne thaumatine binnen een kristallisatiedruppel (linkerpaneel), gegevensverwerkingsresultaten (middenpaneel) en elektronendichtheid (rechterpaneel). (B) Verzameling op meerdere kristallen om de binding van het fragment aan het SARS-CoV-2 Macro-domein te bepalen. Datasets werden verzameld op meerdere kristallen in aanwezigheid van een fragment van het EU-OPENSCREEN-fragmentscherm met behulp van standaard experimentele instellingen. Voorbeelden van deze gegevensverzamelingen worden getoond in dit fragment van SynchWeb. Het fragment werd in de overeenkomstige dichtheid ingebouwd en verder verfijnd, zoals het meest rechts te zien is. (C) Gemarkeerde monokliene kristallen in een stapel van een uitdagende kristallisatietreffer die wordt gebruikt voor het verzamelen van gegevens. Groene kruisen en rode cijfers geven aan waar de gegevens zijn gemeten met behulp van een straal van 10 μm en een rotatie van 60°. Vier van de resulterende wiggen werden samengevoegd tot een dataset met een resolutie van 1,75 Å. De elektronendichtheid rond de heemgroep wordt aan de rechterkant weergegeven. Klik hier om een grotere versie van deze figuur te bekijken.

Figuur 9: Seriële kristallografie in de kristallisatieplaat. (A) Optisch beeld van de kristallisatiedruppel, met een wit kader dat het interessegebied voorstelt. (B) Definitie van rasterscanpunten. (C) Warmtekaart die diffractie aangeeft. (D) Elektronendichtheidskaart die voortkomt uit een seriële kristallografiedataset van meer dan 9.000 stilstaande diffractiepatronen. Klik hier om een grotere versie van deze figuur te bekijken.
| Resolutie (Å) | Volledigheid (%) | Veelheid | I/σ(I) | R-splitsing | CC1/2 | Unieke waarnemingen |
| Algeheel | 100 | 95.5 | 20.8 | 0.063 | 0.998 | 8422 |
| Laag (55.55 - 5.43) | 100 | 147.1 | 81.7 | 0.028 | 0.999 | 488 |
| Hoog (2.03 -2.00) | 100 | 75.3 | 1.2 | 1.092 | 0.410 | 411 |
Tabel 1: Gegevensstatistieken voor de seriële dataset van de VMXi RT. Afkortingen: I = gemiddelde intensiteit van de geschaalde waarnemingen; R-splitsing = een maat voor de discrepantie van de gemeten intensiteiten; CC 1/2 = correlatiecoëfficiënt tussen twee willekeurige helften van de dataset.
