Multimodalna analiza mikroplastiku w wodzie pitnej przy użyciu rurociągu do analizy nanomembran krzemowych

DOI:

10.3791/68200

⸱

June 13th, 2025

 ,  ,  ,  ,  ,  ,
1SiMPore Inc., 2Department of Biomedical Engineering, University of Rochester, 3URnano, University of Rochester

In This Article

Summary

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Tutaj prezentujemy protokół prezentujący optycznie przezroczyste i płaskie podłoże do usprawnionego wychwytywania i analizy cząstek zanieczyszczających w wodzie pitnej. Przedstawiono tutaj Silicon Nanomembrane Analysis Pipeline (SNAP): elastyczny rurociąg do wychwytywania, kwantyfikacji i identyfikacji cząstek w ciekłych mediach.

Abstract

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Biologiczny wpływ zanieczyszczenia mikroplastikiem w żywności i źródłach wody dla ludzi jest w dużej mierze nieznany, a źródła wody pitnej nie są wolne od tego zanieczyszczenia mikroplastikiem. W tym miejscu prezentujemy uproszczone podejście do wychwytywania, ilościowego określania i identyfikacji mikrodrobin plastiku w wodzie pitnej. Przedstawiamy analityczny przepływ pracy określany jako Silicon Nanomembrane Analysis Pipeline (SNAP), który wykorzystuje nowatorskie nanomembrany z azotku krzemu, które umożliwiają znaczący "współczynnik koncentracji", który konsoliduje zawieszone cząstki w płaskim obszarze obserwacyjnym w celu indywidualnej, wymiernej i multimodalnej analizy cząstek na tym samym podłożu. Główne zalety SNAP wynikają z zastosowania ultracienkich membran na bazie azotku krzemu umieszczonych w dyskach filtracyjnych o konwencjonalnych rozmiarach, umożliwiających bezpośrednie wychwytywanie i analizę polimerowych MP na tle niepolimerowym. Próbki wody pitnej pochodzące z regionu Rochester w stanie Nowy Jork zostały pobrane z domowych źródeł kranów i przeanalizowane za pomocą SNAP. Cząstki w każdej próbce scharakteryzowano za pomocą optycznej i skaningowej mikroskopii elektronowej (SEM), spektroskopii Ramana i spektroskopii rentgenowskiej z dyspersją energii (EDX), a różne zidentyfikowane składniki określono ilościowo proporcjonalnie do całkowitej wychwyconej cząstki.

Introduction

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Mikroplastik definiuje się jako syntetyczne polimery o rozmiarze mniejszym niż pięć milimetrów1,2. Zanieczyszczenie mikroplastikiem (MP) stanowi rosnący problem dla zdrowia ludzkiego, środowiska i ekologii. Zanieczyszczenie MP stwierdzono we wszystkich typach źródeł wody; Słodka woda, oceany, a nawet źródła wody pitnej3. MP są generowane z podziału na podstawowe źródła tworzyw sztucznych4, a także tekstylia syntetyczne5,6,7. MP są wszechobecne i znaleziono je w tkankach ludzkich, takich jak ludzkie łożysko, kał i krew8,9,10. Rośnie zainteresowanie badaniami nad MP, o czym świadczy ponad 4 100 i 4 600 publikacji odpowiednio w 2023 i 2024 roku (dane PubMed; słowo kluczowe "mikroplastik"), a także rosnące zaniepokojenie opinii publicznej narażeniem ludzi na MP. W odpowiedzi na rosnące zaniepokojenie opinii publicznej, kilka rządowych organów regulacyjnych, takich jak Stan Kalifornia11 i kilka krajów UE12, wdrażały (lub będą) wdrażać przepisy dotyczące poziomów MP w wodzie pitnej. Biorąc pod uwagę wszystkie powyższe, amerykańska Agencja Ochrony Środowiska ogłosiła niedawno, że posłowie są nowym zanieczyszczeniem budzącym obawy. Ocena ryzyka dla ludzi jest jednak poważnie utrudniona ze względu na brak metod wiarygodnego i powtarzalnego wykrywania MP.

Charakterystyka MPS opiera się na metodach analitycznych, takich jak mikroskopia optyczna i elektronowa13 oraz techniki spektroskopowe i spektrometryczne1,14,15 w celu zrozumienia wizualnych cech MPS7 i ich skład, odpowiednio. Próbki zawierające MP powinny zawierać wiele analiz w celu scharakteryzowania, identyfikacji i ilościowego określenia MP i co najmniej wymagać spektroskopii/spektrometrii (tj. spektroskopii Ramana, spektroskopii w podczerwieni lub pirolitycznej chromatografii gazowej ze spektrometrią mas itp.) zgodnie z niektórymi minimalnymi wymaganiami czasopisma dotyczącymi pomiaru tworzyw sztucznych w próbkach środowiskowych, takimi jak Science of the Total Environment16. Spektroskopia Ramana jest bardziej wszechstronna niż spektroskopia w podczerwieni (IR), zwłaszcza w odniesieniu do identyfikacji materiałów w próbkach biologicznych. Spektroskopia Ramana jest techniką rozpraszania światła, dzięki czemu umożliwia łatwiejszą analizę mniejszych cząstek niż IR, technika pochłaniania światła, która wymaga większych cząstek i ma więcej ograniczeń co do umieszczania próbek17. Wcześniej sugerowano, że substraty do spektroskopii Ramana zawierające krzem lub tlenek krzemu mogą dawać wiarygodne wyniki przy minimalnym szumie tła18.

Substraty dla niektórych technik analitycznych, które zazwyczaj są kompatybilne z jednym typem analizy (np. podłoża pokryte złotem wymagane do spektroskopii IR) nie są często kompatybilne z mikroskopią światła transmisyjnego i/lub refleksyjnego. W związku z tym podpróbkowanie replikacji jest popularne wśród badaczy w celu uzyskania próbek odpowiednich dla każdej oddzielnej analizy, ale podpróbkowanie jest czasochłonne i może wykluczyć cząstki o niskiej ilości1,2,6. Zazwyczaj ręczne przenoszenie cząstek z jednego podłoża na drugie jest konieczne do analizy tej samej cząstki w celu scharakteryzowania i identyfikacji za pomocą różnych modalności analitycznych, ale te powolne, ręczne transfery zwiększają prawdopodobieństwo stronniczości, zanieczyszczenia i straty, a także ograniczają analizę MP tylko do cząstek o największych rozmiarach, którymi można manipulować ręcznie13. Te nieoptymalne przepływy pracy wprowadzają liczne wyzwania i problemy z niezawodnością, przyczyniając się do znacznej zmienności kwantyfikacji MP opisanej w literaturze3,7.

Tutaj prezentujemy analityczny przepływ pracy, który nazywamy Silicon Nanomembrane Analysis Pipeline (SNAP) do przechwytywania, charakteryzowania, identyfikacji i ilościowego określania MP, oraz demonstrowania użyteczności SNAP poprzez analizę próbek wody pitnej pochodzących z regionu Rochester, NY. SNAP jest możliwy dzięki konwencjonalnym dyskom filtracyjnym o średnicy 25 mm ze zintegrowanymi nanomembranami krzemowymi (patrz tabela uzupełniająca S1 dla właściwości membrany), które oferują jednolity substrat do zagęszczania i analizowania MPs z wody pitnej przy użyciu wielu technik15,19. Po sekwencyjnym zagęszczeniu i wychwyceniu MP na nanomembranach o zmniejszających się rozmiarach odcięcia (20 μm mikroporowaty azotek krzemu (MPSN) z cylindrycznymi porami i 8,0 μm mikroszczelinowy azotek krzemu (MSSN) z prostokątnymi porami pryzmatycznymi), SNAP umożliwia trzy kolejne etapy analityczne: 1) barwienie próbki, mikroskopia optyczna i kwantyfikacja MP, 2) identyfikacja cząstek za pomocą spektroskopii Ramana, a następnie 3) charakterystyka cząstek za pomocą skaningowej mikroskopii elektronowej (SEM), Umożliwia to wielokrotne analizy tych samych cząstek wychwyconych na jednym podłożu nanomembranowym.

Pokazujemy wiele rurociągów SNAP, wykorzystując zarówno niepowlekane dyski filtracyjne z nanomembrany krzemowej (SiN), jak i pokryte złotem dyski filtrujące z nanomembrany krzemowej (Au-SiN): Rurociąg A) SNAP przeprowadzony na SiN i sekwencyjny charakteryzujący te same MP za pomocą wielu technik analitycznych; Rurociąg B) SNAP wykonany na Au-SiN ze spektroskopią Ramana; i Rurociąg C) SNAP wykonany na Au-SiN z SEM wyposażonym w spektroskopię rentgenowską z dyspersją energii (EDX) (Rysunek 1). Warianty SNAP są zatem elastycznymi, usprawnionymi przepływami pracy analitycznymi, które można stosować do wielu typów próbek i technik analitycznych. W przeciwieństwie do wcześniej opublikowanych metod, które opierają się na membranach polimerowych11, zalety SNAP wynikają z zastosowania nanomembran krzemowych, w których syntetyczne polimery MP są wychwytywane na niepolimerowej membranie na bazie krzemu, co umożliwia identyfikację składu MP na tle niepolimerowym. Co więcej, nanomembrany krzemowe oferują jednolite płaszczyzny ogniskowe, w przeciwieństwie do membran polimerowych, które mają tendencję do marszczenia się, co umożliwia wiele zautomatyzowanych technik mikroskopii i spektroskopii.

Wcześniej scharakteryzowaliśmy użycie nanomembran krzemowych do analiz MP poprzez modelowanie analityczne, wyzwania z cząstkami modelu oraz próbki wody pitnej i powietrza19,20, a także porównując ich właściwości filtracji i mikroskopii optycznej przy użyciu cząstek modelowych z czterema powszechnie stosowanymi membranami15. W tym protokole heurystycznie demonstrujemy użyteczność SNAP do analizy MP w czterech próbkach wody pitnej. Próbki pobrano z czterech różnych źródeł wody w aglomeracji Rochester w stanie Nowy Jork. Każda próbka uwzględniona w tym badaniu pochodziła z odrębnego źródła wód powierzchniowych, takiego jak jezioro Ontario, jezioro Hemlock, mieszanka Hemlock i Ontario oraz jezioro Canandaigua (Rysunek 2). Przechwycone cząstki z tych źródeł wody pitnej obejmowały szeroko rozpowszechnione tworzywa sztuczne, takie jak polistyren (PS) i polietylen (PE), metale ciężkie, takie jak żelazo, krzemionka i cząstki niesyntetyczne.

Protocol

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

1. Procedury kontroli jakości i preparaty roztworów ultraczystych

  1. Czyszczenie kaptura z przepływem laminarnym i rękawic
    1. Don PPE (środki ochrony osobistej): 100% bawełniany fartuch laboratoryjny i rękawice nitrylowe.
      UWAGA: ŚOI są ciągłe przez cały czas trwania protokołu.
    2. Spryskaj rękawice nitrylowe 99% alkoholem izopropylowym (IPA). Pocierać o siebie ręce, a następnie spłukać wodą z filtrem ~18 MΩ 0,22 μm. Zrób to 3 razy, aby usunąć środek antyadhezyjny z rękawic.
    3. Złóż delikatną chusteczkę z naturalnego włókna na ćwiartki, a następnie spryskaj 70% IPA. Wytrzyj powierzchnię kaptura od tyłu do przodu długimi pociągnięciami, ponownie składając delikatną chusteczkę roboczą na nieużywaną powierzchnię co dwa pociągnięcia. Kontynuuj czyszczenie okapu, aż wszystkie powierzchnie zostaną oczyszczone, a po zabrudzeniu wymień chusteczkę na nową.
    4. Odsłoń silikonową matę rolkową i przetocz się po powierzchni kaptura, aby zebrać wszelkie pozostałe cząsteczki. Aby wyczyścić silikonowy wałek, spryskaj go 99% IPA i wyszoruj dłonią w rękawiczce, a następnie spłucz wodą przefiltrowaną przez 18 MΩ i 0,22 μm. Powtórz 3 razy, a następnie pozostaw do wyschnięcia na powietrzu w kapturze.
    5. Ponownie wypłucz rękawice, jak w kroku 1.1.2.
  2. Wytwarzanie wody ultraczystej i IPA.
    1. Napełnij zlewkę o pojemności 1 l wodą o mocy 18 MΩ i umieść ją w okapie.
    2. Zalać strzykawkę o pojemności 60 ml i dołączony filtr strzykawkowy odcinający 0,22 μm, filtrując co najmniej 200 ml wody o pojemności 18 MΩ przez strzykawkę i dołączony filtr.
      UWAGA: Pompa strzykawkowa pozwoli zaoszczędzić czas, ale nie jest wymagana do wykonania opisanego protokołu.
    3. Wypłucz szklany pojemnik z zakrętką 3x wodą przefiltrowaną 18 MΩ, 0,22 μm. Napełnij strzykawką o strzykawce 0,22 μm przefiltrowaną wodą o strzykawce 18 MΩ.
    4. Powtórzyć kroki 1.2.1-1.2.3 z pożądanym stężeniem procentowym IPA zamiast 18 MΩ, przefiltrowaną wodą o stężeniu 0,22 μm, aby uzyskać ultraczystą IPA.

2. Wychwytywanie cząstek z próbek cieczy poprzez filtrację

UWAGA: Poniższy protokół może być stosowany z próbkami płynów innymi niż woda. Zwalidowane metody pobierania próbek powinny być pozostawione uznaniu badacza w oparciu o potrzeby jego badania i próbki.

  1. Don PPE.
    UWAGA: Upewnij się, że powierzchnie rękawic i kaptura są oczyszczone zgodnie z krokami 1.1.2-1.1.5.
  2. Spryskaj silikonową uszczelkę Ultrapure 99% IPA, wyszoruj palcami w rękawiczkach, a następnie spłucz wodą Ultraclean. Powtórz to 3 razy dla każdej uszczelki.
    UWAGA: Liczba uszczelek, które mają być użyte w filtracji, jest równa liczbie tarcz filtrujących, które mają być użyte, plus 1. Zapoznaj się z Rysunek 1B dla grafiki zestawu wizualnego.
  3. Używając strzykawki zagruntowanej w kroku 1.1.2, przepłukać wnętrze strzykawki o pojemności 60 ml wodą ultraczystą, pobierając do strzykawki 30 ml wody ultraczystej i 30 ml powietrza. Przykręcić filtr strzykawkowy, a następnie energicznie wstrząsnąć i dozować. Powtórz to 3x.
    UWAGA: W razie potrzeby można użyć strzykawki o dowolnym rozmiarze w zależności od objętości próbki.

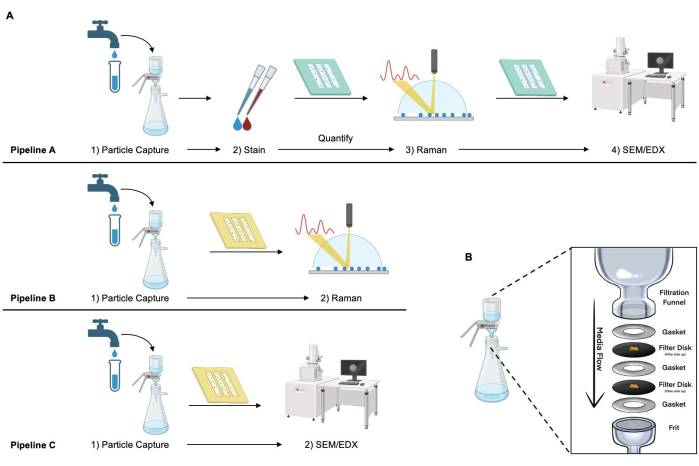

  4. Zmontuj aparat filtracyjny, jak pokazano na grafice montażu wizualnego w Rysunek 1B.
    UWAGA: Użyj czystej pęsety do obsługi tarcz filtra i uszczelek podczas montażu i demontażu.
    1. W przypadku filtracji sekwencyjnej należy upewnić się, że między dyskiem a frytą nośną znajduje się uszczelka, między każdym dyskiem oraz uszczelka między dyskiem a lejkiem filtracyjnym
      2. .
    2. Upewnij się, że dyski są uporządkowane z największym filtrem odcinającym na górze stosu i najmniejszym filtrem odcinającym na dole.
  5. Włącz podciśnienie do aparatu tak, aby przez stos dysków filtra przepływał ujemny przepływ.
  6. Pomiar zanieczyszczenia tła
    UWAGA: Poniższy proces umożliwia ocenę czyszczenia strzykawki i wytwarzania mediów ultraczystych oraz określenie cząstek tła dostarczanych przez elementy systemu.
    1. Za pomocą przepłukanej strzykawki powoli nalej 50 ml ultraczystej wody na nanomembranę pośrodku górnego dysku, aby upewnić się, że cała dozowana ciecz została przefiltrowana.
      UWAGA: W przypadku filtrowania większych objętości próbek (tj. >50 ml) sugeruje się szklany lejek filtracyjny. Wyczyść szklany lejek filtracyjny jak w kroku 2.3. Dodatkowy sprzęt laboratoryjny może wiązać się z dodatkowym ryzykiem zanieczyszczenia cząstkami. Zachowaj ostrożność przy procedurach czyszczenia i zawsze potwierdzaj czystość za pomocą ślepych filtracji przed użyciem interesujących Cię próbek.
    2. Pozwól, aby ultraczysta woda się przefiltrowała. Utrzymuj próżnię włączoną przez dodatkową minutę po filtracji. Gdy próbka całkowicie wyschnie, wyłącz próżnię.
    3. Ostrożnie wyjmij krążki filtra z uszczelek za pomocą czystej pęsety i umieść krążki w odpowiednim czystym i oznakowanym pojemniku do przechowywania, takim jak szklana szalka Petriego lub zaciemnione pudełko.
    4. Zobrazuj dyski filtrujące pod mikroskopem w celu analizy optycznej, zliczania cząstek itp.
  7. W przypadku próbek cieczy należy oczyścić dodatkową uszczelkę jak w kroku 2.2. Zaopatrzyć się w nową strzykawkę dla każdej próbki płynnego podłoża i powtórzyć krok 2.3.
  8. Pobierz żądaną ilość próbki i powoli dozuj próbkę przez nanomembranę pośrodku górnego dysku.
  9. Po zakończeniu filtracji próbki przeprowadź 3-krotne płukanie 1 ml ultraczystej wody, aby upewnić się, że wszystkie cząstki w próbce zostały wystarczająco wypłukane ze wszystkich powierzchni na membranę w środku tarczy filtra.
  10. Utrzymuj próżnię włączoną przez dodatkową minutę, aby całkowicie wysuszyć 3-krotnie wypłukaną próbkę, a następnie wyłącz próżnię.
    1. Powtórzyć kroki 2.7-2.10 dla każdej kontrpróby, która ma być przeprowadzona na próbce będącej przedmiotem zainteresowania.

3. Przygotowanie i barwienie barwnika fluorescencyjnego

UWAGA: Barwienie fluorescencyjne czerwienią nilową i/lub błękitem trypanowym może zakłócać działanie interesujących laserów spektroskopii Ramana.

  1. Barwienie czerwienią nilową (NR)
    1. Załóż środki ochrony osobistej.
    2. Wyczyść rękawice i kaptur jak w krokach 1.1.2-1.1.5.
    3. Zakończ filtrację próbki zgodnie z opisem w krokach 2.7-2.10.
    4. Opłucz dwa szklane pojemniki z zakrętką wodą ultraczystą 3x.
    5. Przygotować 0,1 mg/ml roztwór NR w Ultrapure 99% IPA w czystym szklanym pojemniku.
    6. Delikatnie odwróć 10x do wymieszania.
    7. Przefiltrować roztwór NR za pomocą filtra strzykawkowego 0,22 μm do drugiego szklanego pojemnika z zakrętką.
      UWAGA: Filtr używany do wstępnego filtrowania NR powinien mieć mniejsze odcięcie niż filtr używany do filtrowania próbek.
    8. Umieścić krążek filtra, który ma być zabarwiony, na frycie nośnej kolby próżniowej.
    9. Odpipetować 20 μl roztworu o stężeniu 0,1 mg/ml NR na nanomembranę w środku krążka filtra.
      UWAGA: Bejca powinna całkowicie pokrywać porowatą powierzchnię nanomembrany. Jeśli 20 μl to za mało, dodaj dodatkową plamę, aż wszystkie porowate obszary nanomembrany zostaną odpowiednio pokryte plamą.
    10. Inkubuj plamę przez 5 minut.
    11. Przefiltruj próżniowo plamę po zakończeniu inkubacji.
    12. Spłucz 3x 1 ml Ultrapure 99% IPA, aby usunąć nadmiar plam NR.
      UWAGA: Po tym kroku przejdź do poniższej sekcji Barwienie błękitem trypanowym, jeśli ma być wykonane barwienie przeciwstawne.
    13. Pozostaw dysk filtracyjny na frycie nośnej z włączonym próżnią przez 2 minuty, aby przefiltrować i wysuszyć resztki cieczy. Jeśli nie wyschnie po 2 minutach, przenieś dysk filtracyjny za pomocą czystej szklanej szalki Petriego do piekarnika o temperaturze 70 °C na 2-5 minut.
    14. Po wyschnięciu wykonaj mikroskopię fluorescencyjną zgodnie z opisem w kroku 2.6.4 i przejdź do sekcji 4.
  2. Barwienie błękitem trypanowym (TB)
    1. Załóż środki ochrony osobistej.
    2. Wyczyść rękawice i kaptur zgodnie z opisem w krokach 1.1.2-1.1.5.
    3. Zakończ filtrację próbki od kroków 2.7-2.10 lub zacznij od kroku 3.2.4.
    4. Opłucz dwa szklane pojemniki z zakrętką wodą ultraczystą 3x.
    5. Przygotuj plamę 0,4% TB w jednym pojemniku.
      UWAGA: Filtr używany do wstępnej filtracji TB powinien mieć mniejsze odcięcie niż filtr używany do filtrowania próbek.
    6. Delikatnie odwróć 10x do wymieszania.
    7. Przefiltrować roztwór barwienia gruźlicy za pomocą filtra strzykawkowego 0,22 μm do drugiego szklanego pojemnika z zakrętką.
      UWAGA: Filtr używany do wstępnej filtracji TB powinien mieć mniejsze odcięcie niż filtr używany do filtrowania próbek.
    8. Umieścić krążek filtra, który ma być zabarwiony, na frycie nośnej kolby próżniowej.
    9. Odmierzyć pipetą 20 μl barwnika 0,4% TB na nanomembranę w środku dysku filtra.
      UWAGA: Bejca powinna całkowicie pokrywać porowatą powierzchnię nanomembrany. Jeśli 20 μl to za mało, dodaj kroplami dodatkową plamę, aż wszystkie porowate obszary nanomembrany zostaną odpowiednio pokryte plamą.
    10. Inkubuj plamę przez 5 minut.
    11. Odfiltruj próżniowo plamę po inkubacji przez 5 minut.
    12. Spłukać 1 ml objętości wody ultraczystej 3x.
    13. Pozostaw dysk filtracyjny na frycie nośnej z włączonym próżnią przez 2 minuty, aby przefiltrować i wysuszyć resztki cieczy. Jeśli nie wyschnie po 2 minutach, przenieś dysk filtracyjny za pomocą czystej szklanej szalki Petriego do piekarnika o temperaturze 70 °C na 2-5 minut.
    14. Po wyschnięciu wykonaj mikroskopię fluorescencyjną zgodnie z opisem w kroku 2.6.4 i przejdź do sekcji 4.

4. Kwantyfikacja cząstek za pomocą mikroskopii fluorescencyjnej

  1. Przechwytywanie obrazu za pomocą mikroskopii optycznej
    1. Unieruchomić dysk filtra na szkiełku mikroskopowym za pomocą uszczelki silikonowej lub użyć szkiełka wyrównującego przeznaczonego do użytku z dyskiem filtrującym ze stolikiem mikroskopu. Przesuń dysk filtra, który ma być obrazowany, na stolik mikroskopu.
    2. Zobrazuj nanomembranę za pomocą oświetlenia w jasnym polu, tak aby maksymalne wykryte liczby wynosiły ~ 90% maksymalnego zasięgu kamery wykrywającej.
      UWAGA: Ta wartość 90% wynosi ~59 000 dla detektora 16-bitowego z poziomami bieli na poziomie 65 535.
    3. Zobrazuj nanomembranę za pomocą oświetlenia fluorescencyjnego, tak aby maksymalne intensywności pikseli wynosiły około ~25% maksymalnego zasięgu kamery detektora.
    4. Zapisz obraz w 16-bitowym formacie kompozytowym TIFF.
  2. Kwantyfikacja cząstek za pomocą mikroskopii fluorescencyjnej
    1. Korzystając z platformy do analizy obrazu, oddziel kanał(y) fluorescencyjny(e) kompozytowego formatu TIFF wygenerowanego w 4.1.4 od kanału jasnego pola za pomocą funkcji Split-Channels.
    2. Proguj intensywność pikseli za pomocą funkcji Threshold na wartość 10 000,
      UWAGA: Jeśli na cząstkach występuje nalot, próg jest zbyt niski i należy go podnieść.
    3. Zapisz osobny obraz w formacie PNG.
    4. Usuń plamki na obrazie, aby usunąć piksele szumu za pomocą funkcji Usuń plamki.
    5. Zlewnij obraz za pomocą funkcji Watershed.
      UWAGA: Ta funkcja rozdziela sąsiadujące ze sobą cząstki o podobnej wielkości, kosztem rozbijania dużych sąsiadujących cząstek na mniejsze kawałki. Ponieważ często występuje znacznie więcej małych cząstek niż dużych cząstek, może to być dobry kompromis, ale może mieć niezamierzone skutki, takie jak rozbijanie długich włókien na pasma małych cząstek. Sprawdź wyniki obrazu przed zaakceptowaniem danych.
    6. Ustaw skalę progowych obrazów fluorescencyjnych, mierząc szerokość porów na obrazie w jasnym polu. Użyj zmierzonej szerokości porów, aby ustawić skalę w pikselach/μm.
      UWAGA: W przypadku porów prostokątnych najmniejsza szerokość będzie pasować do etykiety produktu. W przypadku porów kołowych średnica będzie zgodna z etykietą produktu określającą wielkość porów (tj. odcięcie) nanomembrany.
    7. Zastosuj funkcję zliczania cząstek platformy analizy obrazu do progowego obrazu fluorescencyjnego, oceniając obszar, miny i maksimum.
    8. Przetwarzaj obrazy fluorescencyjne i w jasnym polu, aby stworzyć kompozyty, które wizualizują domeny fluorescencyjne.
    9. Proguj obraz fluorescencyjny, używając tej samej wartości, co w kroku 4.2.2.
    10. Scalaj kanały za pomocą platformy analizy obrazu. Przypisz kanał fluorescencyjny do kanału czerwonego, a obraz jasnego pola do kanału szarości.
    11. Zapisz kompozyt jako plik PNG.

5. Spektroskopia Ramana

  1. Włącz instrument Ramana i powiązany z nim komputer, umożliwiając każdemu z nich uruchomienie.
  2. Otwórz oprogramowanie na komputerze podłączonym do instrumentu Ramana.
  3. Po zainicjowaniu oprogramowania upewnij się, że Bieżąca aktywność systemu i Stan detektora na dolnej wstążce ekranu programu to Gotowy i mają odpowiednio kolor zielony.
  4. Jeśli przycisk autokalibracji (AC) u dołu ekranu jest czerwony, uruchom żądaną autokalibrację i poczekaj na jej zakończenie, zanim przejdziesz dalej.
  5. Jeśli używasz tylko jednego lasera i jednej siatki:
    1. Kliknij przycisk Exit (Wyjdź) na ekranie Autocalibration (Autokalibracja), a następnie wybierz żądany laser i siatkę z odpowiednich list rozwijanych w obszarze Device Setup (Ustawienia urządzenia) na karcie Acquisition (Akwizycja).
    2. Wróć do czerwonego przycisku AC u dołu ekranu i kliknij Current laser/Grating (Bieżący laser/krata) i zezwól na uruchomienie procedury kalibracji.
  6. Jeśli korzystasz ze wszystkich laserów i siatek, po prostu wybierz Wszystkie lasery i siatki i pozwól systemowi działać.
  7. Jeśli korzystasz z więcej niż jednego lasera i/lub siatki, wybierz Niestandardowe lasery/Siatki i wybierz wszystkie żądane ustawienia. Następnie poczekaj, aż kalibracja zostanie uruchomiona.
  8. Wybierz obiektyw 20x long working distance (LWD) na wieżyczce instrumentu oraz w oprogramowaniu w obszarze Instrument Settings (Ustawienia instrumentu) w zakładce Acquisition (Akwizycja).
  9. Jeśli ten obiektyw nie jest dostępny, użyj alternatywnego obiektywu o małym powiększeniu (np. 5x lub 10x) z odległością roboczą dostosowaną do wysokości dysku filtra.
    UWAGA: Zacznij od obiektywu o mniejszym powiększeniu, aby ułatwić początkową nawigację po nanomembranie dysku filtra.
  10. Umieść dysk filtra na stoliku mikroskopu tak, aby znajdował się w obrębie ścieżki optycznej.
  11. Kliknij opcję Pozyskiwanie wideo na górnej wstążce, aby włączyć optykę wizualizacji.
  12. Wykorzystaj zgrubne i precyzyjne pokrętła ostrości w instrumencie, aby ustawić ostrość nanomembrany dysku filtra.
  13. Z grubsza wyrównaj pory z liniami kursora punktowego na ekranie komputera.
  14. Albo delikatnie obróć dysk filtra na stoliku, aby uzyskać to kwadratowe wyrównanie, albo użyj suwaka wyrównującego przeznaczonego do użytku z dyskiem filtra w stoliku mikroskopowym.
  15. Na karcie Akwizycja w prawym górnym rogu upewnij się, że wybrany tryb oświetlacza to Ciemne pole, aby uzyskać najlepsze wyniki.
  16. Aby uzyskać zszyty obraz, przejdź do karty Wideo na wstążce Karty danych.
  17. Przejdź do pierwszego żądanego pola widzenia, a następnie kliknij przycisk Mozaika w prawym górnym rogu okna wideo i dodaj do mapy. Nawiguj do zewnętrznego przeciwległego rogu żądanego obszaru za pomocą joysticka instrumentu i dodaj do mapy.
  18. Uruchom pobieranie mozaiki za pomocą narzędzia ViewSharp, aby upewnić się, że wszystkie obszary są prawidłowo ostre na końcowym obrazie.
    UWAGA: Obiektywy o mniejszym powiększeniu potrzebują mniej czasu na uzyskanie mozaiki obrazu, podczas gdy obiektywy o większym powiększeniu będą potrzebowały więcej czasu.
  19. Po utworzeniu mozaiki obrazów kliknij obraz prawym przyciskiem myszy i naciśnij Wyślij do ParticleFinder.
  20. Przejdź do zakładki ParticleFinder w prawym górnym rogu, aby wejść w interakcję z ustawieniami progów.
  21. Aby upewnić się, że wybrano właściwe cząstki, kliknij lewym przyciskiem myszy Obraz na karcie danych ParticleFinder, aby zaznaczyć pola Środek, Cząstka i Przezroczystość. Ustaw suwak przezroczystości na 50%, a rozmiar piksela Środek na 2px.
    UWAGA: Zaznaczenie środka umieści kropkę na środku każdej cząstki, a zaznaczenie cząstki umieści nakładkę na każdym obszarze określonym jako cząstka, przy 50% przezroczystości. Te ustawienia zlokalizują każdą cząstkę i zdefiniują krawędzie każdej cząstki.
  22. W razie potrzeby edytuj parametry progowania cząstek i morfologii/wyboru rozmiaru w zakładce ParticleFinder po prawej stronie programu, aby upewnić się, że wszystkie cząstki i ich parametry rozmiaru/kształtu są prawidłowo zidentyfikowane. Patrz Tabela Uzupełniająca S2 w celu zapoznania się z przykładem, w jaki sposób można zastosować parametry morfologiczne.
    1. Jeśli automatyczne wykrywanie cząstek nie jest wystarczające, przełącz się na ręczne i stopniowo dostosowuj wartości progowe, aż większość właściwych obiektów zostanie zidentyfikowana jako cząstki.
    2. Jeśli morfologia wykrytych cząstek wymaga dalszego doprecyzowania, zaznacz pole obok opcji Zastosuj filtry morfologiczne. Wybierz odpowiednie parametry i ich intensywność w wyświetlonych menu rozwijanych.
      UWAGA: Kolejność, w jakiej wybierane są parametry, może mieć wpływ na wynik wyjściowy.
  23. Jeśli rozmiar, kształt lub inne cechy morfologiczne cząstek są czynnikami krytycznymi, zaznacz pole obok opcji Zastosuj filtr wstępny cząstek, a następnie wybierz i edytuj parametry zgodnie z potrzebami.
  24. Po zidentyfikowaniu cząstek i zaakceptowaniu ich wybranych kształtów/krawędzi, przejdź do przewijanej listy podglądu obrazów cząstek w sekcji Wyniki. Wybierz interesujące Cię cząstki, klikając powiązany obraz cząstek.
  25. Włącz podgląd na żywo za pomocą przycisku kamery wideo u góry ekranu.
  26. Przełącz się na obiektyw LWD 50x, klikając liczbę powiększenia i wybierając odpowiedni obiektyw z menu rozwijanego w aplikacji na dolnej wstążce.
  27. W razie potrzeby przywróć ostrość cząstek za pomocą pokrętła precyzyjnej regulacji.
  28. Uchwyć obrazy poszczególnych cząstek, które mają być przeanalizowane za pomocą spektroskopii Ramanowskiej, a następnie zapisz obrazy jako osobne pliki o odpowiednich nazwach.
  29. Upewnij się, że żądany obszar cząstki, która ma być analizowana za pomocą spektroskopii Ramana, jest prawidłowo umieszczony pod lokalizacją wiązki laserowej.
  30. Po wybraniu odpowiedniego obszaru cząstki do analizy, naciśnij przycisk STOP ALL w górnej części okna, aby wyłączyć optykę wizualizacji.
  31. Ustaw laser na 532 nm, przy 1% mocy dla cząstek niebarwionych i na 785 nm lub 830 nm dla cząstek barwionych fluorescencyjnie.
  32. Ustaw czas akwizycji na 10 s, a akumulacje na 5.
  33. Wybierz kartę Spectra z menu kart danych, a następnie naciśnij przycisk odtwarzania, aby uruchomić wyświetlanie w czasie rzeczywistym (RTD).
    UWAGA: Wykorzystaj informacje uzyskane podczas RTD do optymalizacji ustawień.
  34. Gdy jesteś zadowolony z ustawień i wyników, naciśnij STOP ALL, aby zatrzymać RTD.
  35. Ostateczną zdobycz można teraz odebrać, naciskając okrągły przycisk Spectrum Aquisition obok przycisku RTD.
  36. Zapisz zebrane widma jako osobne pliki o odpowiednich nazwach.
  37. Powtórz kroki 5.28-5.36. dla każdej cząstki będącej przedmiotem zainteresowania.
  38. Po zakończeniu pobierania próbki wyjmij dysk filtrujący i włóż obiektyw z powrotem do 20X LWD zarówno ręcznie na lunecie, jak i w oprogramowaniu.
  39. Powtórzyć kroki 5.10-5.37 dla nowej próbki(-ek).

6. Identyfikacja spektralna

  1. Jeśli zakupiona lub samodzielnie utworzona baza danych spektralnych Ramana nie jest dostępna, przejdź do biblioteki spektroskopii typu open source pod adresem: https://www.openanalysis.org/openspecy/
    UWAGA: OpenSpecy to baza danych spektroskopii Ramana i IR o otwartym kodzie źródłowym, która zawiera 636 widm z trzech różnych bibliotek 276 polimerów i materiałów mających zastosowanie do identyfikacji środowiskowych MP i włókien21. Wstępnie i po przetworzeniu danych spektralnych można równie dobrze wykorzystać w tym zasobie.
  2. Zapisuj widma Ramana jako osobne pliki .csv.
    1. Oznacz kolumnę A jako liczbę falową, po której następują liczby falowe widm, a kolumnę B należy oznaczyć jako Natężenie, po której następują wartości szczytowego natężenia na liczbę falową.
  3. Otwórz widma, przeciągając i upuszczając plik .csv na pasek przeglądania w lewym górnym rogu.
  4. Włącz opcję Wstępne przetwarzanie i identyfikacja.
  5. W obszarze Przetwarzanie wstępne włącz opcje Threshold Signal Noise, Min-Max Normalize, Smoothing/Derivative, Conform Wavenumbers i Baseline Correction (Korekcja linii bazowej).
    UWAGA: Konkretne ustawienia w nim zawarte można dostosować w zależności od indywidualnych cech analizowanych widm.
  6. W obszarze Identyfikacja wybierz pozycję Ramana jako typ widma i Pochodną jako Transformacja biblioteki.
    UWAGA: Ta biblioteka może być również używana do spektroskopii w podczerwieni. W oknie analizy zostanie wyświetlone białe spektrum, przesłane widmo do analizy i widmo czerwone, podejrzane dopasowanie identyfikacyjne.
  7. W przypadku dowolnych widm, które nie zwracają dopasowania r > 0,70 lub rozsądnych korelacji kształtu piku, wykorzystaj 5 najlepszych sugerowanych wyników jako miejsce do rozpoczęcia badania potencjalnych dopasowań zgodnie z preferencjami.
  8. Upewnij się, że zmierzone wartości pików mieszczą się w zakresie ±10 liczb falowych od odpowiadającego mu piku w wybranych widmach odniesienia przed potwierdzeniem dopasowania dla tego piku.
  9. Rejestruj korelacje spektralne, ich wartości korelacji oraz bazę danych, z której pochodzi podejrzewane dopasowanie.
  10. Pobieraj pliki zgodnie z indywidualnymi potrzebami.

7. Skaningowa mikroskopia elektronowa

UWAGA: Jeśli nie pokryjesz dysku filtra metalem przed analizą SEM, przejdź do sekcji 7.2.

  1. Powlekanie metalowe próbek do SEM
    1. Zamontuj dysk filtra na stalowym króćcu SEM za pomocą taśmy węglowej.
    2. Włóż do napylarki i przepompuj komorę do 50 mTorr.
    3. Otwórz zawór odcinający rozpylający Ar (argon).
    4. Oczyść system, wprowadzając Ar do komory przez zawór iglicowy do ciśnienia 300 mTorr, a następnie opróżnij komorę do 50 mTorr. Powtórz 3 razy.
    5. Ustawić ciśnienie końcowe na 100 mTorr za pomocą zaworu iglicowego.
    6. Korzystając z celu Au, umieść Au na dysku filtra za pomocą sputtering.
      UWAGA: Inne źródła docelowe (np. Pt, Ir, Si itp.) mogą być alternatywnie używane zamiast Au; Prąd 20 mA wytwarza 0,1 angstrema/s osadzania przy 100 mTorr.
    7. Odpowietrzyć układ i wyjąć dysk filtra. Utrzymuj tarczę filtra przyklejoną do króćca ze stali nierdzewnej.
  2. Przechwytywanie obrazu SEM
    1. Przymocuj króciec do wielostopniowego uchwytu Zeiss Auriga za pomocą ustalającej.
    2. Włącz narzędzie SEM i komputery, na których jest uruchamiany, a następnie zezwól na uruchomienie każdego z nich.
    3. Otwórz oprogramowanie dołączone do SEM.
    4. Sprawdź, czy system jest pod próżnią (5e-6 Torr).
    5. Odpowietrz blokadę załadunku, naciskając przycisk Vent na głównym korpusie komory loadlock i otwórz blokadę załadunku.
    6. Zamontuj wielostopniowy uchwyt na pokrytym teflonem przyrządzie do wkładania i przymocuj ramię transferowe za pomocą dołączonej płytki śrubowej.
    7. Zamknij blokadę załadunku i pompuj blokadę załadunku, naciskając przycisk Store na głównym korpusie komory loadlock.
      UWAGA: Zakończenie następuje, gdy zielone światła przestaną migać na przycisku Sklep.
    8. Załaduj uchwyt wielostopniowy na stolik w głównej komorze obserwacyjnej, otwierając bramę transferową.
    9. Naciśnij przycisk Przenieś na głównym korpusie zamka załadunku. Brama opadnie i odsłoni wewnętrzną komorę.
    10. Włóż ramię blokujące ładunek (wkręcone w uchwyt wielostopniowy) i przymocuj uchwyt wielostopniowy do stolika.
    11. Odkręć ramię przenoszące blokadę obciążenia i całkowicie wsuń ramię, tak aby znalazło się w blokadzie ładunku.
    12. Zamknij bramkę transferu, naciskając przycisk Prześlij.
    13. Otwórz zawór odcinający, naciskając przycisk EHT w prawym dolnym rogu oprogramowania.
    14. Dostosuj odległość roboczą na 5 mm w strefie danych oprogramowania, a napięcie przyspieszające na 20 kV.
    15. Zlokalizuj membranę dysku filtra za pomocą joysticków XY i Z.
    16. Podnieś stolik za pomocą joysticka Z, aż obraz stanie się ostry.
    17. Skoryguj astygmatyzm, regulując pokrętła stygmatora XY i pokrętło ostrości na konsoli środkowej.
    18. Obrazuj cząstki próbki w żądanym powiększeniu, regulując koło powiększenia na konsoli centralnej, przechwytując obrazy o rozdzielczości 2,048 x 1,536 w 8- lub 16-bitowym formacie tiff.
  3. Analiza cząstek EDX
    1. Wyłącz moduł ChamberScope CCD na pulpicie komputera SEM.
      UWAGA: Jeśli ten krok nie zostanie wykonany, detektor EDX zostanie przytłoczony sygnałem i żadne dane nie zostaną zarejestrowane.
    2. Schłodzić detektor EDX, otwierając oprogramowanie APEX EDX na komputerze EDX, włączając detektor w menu w prawym górnym rogu.
    3. Przechwyć obraz SEM o niskiej rozdzielczości, którego można użyć do mapowania, klikając przycisk Przechwyć obraz.
    4. Otwórz menu karty Mapowanie u góry ekranu oprogramowania.
    5. W obszarze Ustawienia dostosuj rozdzielczość (256 x 256) i czas zatrzymania pikseli (0,16 μs) oraz numer klatki (32-64), aby zapewnić szacowany czas przechwytywania, który powinien wynosić ~5 minut.
    6. Kliknij Utwórz mapę w lewym górnym rogu menu.
    7. Wybierz opcję Potwierdź podgląd elementu, aby ręcznie dostosować wyszukiwanie elementów, lub polegaj na automatycznie zidentyfikowanych szczytach z oprogramowania.
    8. Po zakończeniu wygeneruj raport za pomocą funkcji AutoReport w prawej górnej części oprogramowania do mapowania.

Results

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Przetwarzaj puste miejsca i zanieczyszczenie tła
Akceptowalny ślepy wynik to taki, który albo nie zawiera żadnych cząstek, albo zawiera tak mało cząstek, że zanieczyszczenie tła (tj. procesu) (jeśli występuje) nie stwarza wysokiego prawdopodobieństwa wprowadzenia w błąd lub zakłócenia wyników eksperymentu. Nieoptymalny wynik ślepej próby to taki, który zawiera wiele cząstek, które będą trudne do odróżnienia od zanieczyszczenia tła.

Dopuszczalny poziom zanieczyszczenia procesu powinien być równy lub jak najbardziej bliski zeru, ale jeśli nie można osiągnąć zera, to kluczowa jest spójność w liczbie obserwowanych cząstek tła. Uruchom kilka ślepych próbek, aby określić spójność wyników. Staranność w protokołach kontroli jakości (patrz sekcja 1), łagodzenie zanieczyszczeń i odpowiednie warunki środowiskowe podczas przetwarzania mają zasadnicze znaczenie dla utrzymania niskiego poziomu zanieczyszczenia tła. Wyniki zanieczyszczenia tła i akceptowalność mogą również w dużym stopniu zależeć od odcięcia stosowanych nanomembran oraz ogólnej czystości warunków laboratoryjnych. Należy wziąć pod uwagę, że podczas analizy mniejszych cząstek z dolnymi membranami odcinającymi (np. < 8 μm), względna obfitość interesujących nas cząstek i zanieczyszczeń tła o podobnej wielkości wzrośnie wykładniczo, co wymaga zastosowania wyższych poziomów rygorystyczności w kontroli jakości22. Chociaż każdy poziom zanieczyszczenia jest niedopuszczalny, o ile warunki są ściśle kontrolowane i osiągany jest wysoki stopień spójności, nadal można przeprowadzić dobre analizy mikrodrobin plastiku w środowisku lub analizy będące przedmiotem zainteresowania.

Filtracja próbki
Idealna filtracja próbki jest potrzebna do wygenerowania wiernej analizy multimodalnej, jak pokazano na przykładowej kaskadzie danych w Rysunek 3. Taka filtracja próbki spowoduje powstanie dobrze zdyspergowanych cząstek na powierzchni nanomembrany (np. z około jedną trzecią pokrycia powierzchni membrany). Słabo rozproszone cząstki, takie jak w przypadku agregacji cząstek (duże skupiska nakładających się na siebie cząstek), mogą mylić zarówno ręczne, jak i automatyczne metody liczenia cząstek, ponieważ nakładające się na siebie cząstki nie są łatwe do pewnego odróżnienia. Takie dane są zwykle wyłączane z analizy, co może prowadzić do utraty cennych informacji, które mogą Cię interesować. Dobrze rozproszone cząstki, jak pokazano na Rysunek 4A,B, zapewniają, że wszelkie analizy spektroskopowe lub ilościowe nie są skomplikowane przez ułożone w stos lub nakładające się na siebie cząstki o różnym składzie, które mogą dać wyniki, które są trudniejsze do dokładnej interpretacji, identyfikacji i kwantyfikacji.

Barwienie czerwienią Nilu i błękitem trypanowym
Reprezentatywne obrazy optymalnych przypadków barwienia cząstek fluorescencyjnych są pokazane na Rysunek 3B na 20 μm odciętym dysku filtra SiN. Niedostateczne wypłukanie barwnika NR lub TB z powierzchni nanomembrany może dać fałszywie dodatnie wyniki. Cząstki resztkowe, które składają się z plamy zatrzymanej na powierzchni membrany z powodu niewystarczającego płukania, mogą być błędnie interpretowane jako poplamione cząstki. Oznaką, że nastąpiło niewystarczające płukanie, jest to, że obszary nanomembrany bez cząstek lub wykrywalnych pozostałości/pozostałości z przefiltrowanej próbki fluoryzują podczas obserwacji, jak pokazano na Rysunek 5A. Po zobrazowaniu, o ile dysk filtra był utrzymywany w czystych warunkach, ponowne płukanie można przeprowadzić, umieszczając pojedynczy krążek filtra nanomembranowego z powrotem na aparacie filtracji próżniowej (bez uszczelek), włączając próżnię i filtrując kolejną objętość ultraczystego 99% IPA (dla NR) lub ultraczystej wody (dla TB) na nanomembranę dysku filtra. Zapisać całkowitą objętość zużytego dodatkowego środka do płukania. Aby uzyskać najlepsze wyniki, należy wykonać zdjęcia mikroskopowe całej powierzchni nanomembrany przed przeprowadzeniem ponownego płukania, aby uwzględnić wszelkie zanieczyszczenia potencjalnie powstałe w wyniku etapu ponownego płukania.

Spektroskopia Ramana
Spektroskopia Ramana wykonywana na niepowlekanym SiN może wytworzyć wyraźny pik w zależności od długości fali lasera, a pik ten może maskować sygnały o niskiej obfitości w przybliżeniu w obszarze liczby falowej 520 cm-123. Jeśli interesujące nas widma Ramana są wystarczająco oddzielone od piku tła krzemu lub azotku krzemu, użycie niepowlekanych dysków filtrujących SiN powinno dać odpowiednie wyniki spektroskopii Ramanowskiej. W tym raporcie zarówno potoki B, jak i C używały dysków filtrów Au-SiN. Złota powłoka Au-SiN maskuje nieodłączny pik Si, umożliwiając bardziej niezawodne zbieranie widm o niskiej obfitości w pobliżu lub przy liczbach falowych 520 cm-1. Dodatkowo, Au-SiN może być używany ze spektroskopią IR, jeśli Raman nie jest dostępny. Zawsze zaczynaj od najniższych ustawień mocy (tj. intensywności lasera) w instrumencie, a następnie stopniowo zwiększaj, ponieważ niektóre interesujące cząstki mogą być delikatne, takie jak utlenione cząstki, i mogą zostać uszkodzone lub zniszczone przez laser.

Podczas analizy wybranych cząstek za pomocą spektroskopii Ramana, kluczowe jest określenie wiarygodności zwróconego widma. Niektóre cząstki mogą ulegać autofluorescencji, a ta fluorescencja doda szum do pomiaru spektralnego, który może zamaskować lub skomplikować interpretację sygnału cząstek. Szum ten przyjmie formę pasma o wysokiej intensywności, które obejmuje szeroki zakres liczb falowych, łącząc podstawowe dane. Prawidłowe widma, pokazane w Rysunek 3C i Rysunek 4C,D, nawet przed korektą linii bazowej, będzie miał wyraźnie zdefiniowane piki na krótszych zakresach liczb falowych. Jeśli nie powstają piki, które są co najmniej trzy razy większe niż którykolwiek z otaczających sygnałów, to jest prawdopodobne, że zebrane widma są albo szumem tła, albo że do analizy danej cząstki wymagane są różne ustawienia instrumentu. Upewnij się, że dla każdej próbki wybrano odpowiednią długość fali lasera. Lasery o niższej długości fali, takie jak laser o długości fali 532 nm, nie są w stanie w wystarczającym stopniu poradzić sobie z sygnałem generowanym przez fluorescencję. Laser o wyższej długości fali, taki jak laser o długości fali 782 nm lub 830 nm, może wystarczająco zignorować fluorescencję, aby zwrócić widmo. W zależności od rodzaju próbki, różne lasery będą odpowiednie dla różnych typów cząstek i jeśli to możliwe, mogą być wymieniane podczas zbierania danych na jednym dysku filtra.

Aby określić skład cząstek, zebrane przez nie widma są porównywane z tymi w referencyjnej bazie danych widm. Wiarygodna identyfikacja danego widma cząstek da współczynnik Pearsona (r) większy niż 70% (r > 0,70). Nieoptymalne dane Ramana są pokazane w Rysunek 5B, gdzie są < 0,70. Wyniki identyfikacji MP są przydatne w określaniu potencjalnych źródeł zanieczyszczenia MP. Aby wyświetlić wyniki identyfikacji cząstek, obraz i widma analizowanej cząstki mogą być pokazane jak na Rysunek 3C i Rysunek 4C.

Skaningowa mikroskopia elektronowa
Zarówno tarcze filtracyjne SiN, jak i Au-SiN są kompatybilne z SEM natychmiast po wychwyceniu cząstek przez filtrację. Jeśli dyski filtra SiN nie są pokryte Au lub Pt przed SEM i po wychwyceniu cząstek, niektóre cząstki mogą być łatwiej "naładowane" przez wiązkę jonizacyjną SEM, co może spowodować, że cząstka będzie świecić lub wydawać się bardzo jasna na obrazach. Ta jasność/świecenie może powodować problemy z wizualizacją ze względu na słaby kontrast, takie jak maskowanie morfologii cząstki. Aby złagodzić ten objaw, przed SEM należy wykonać mikroskopię optyczną/fluorescencyjną i spektroskopię Ramana, aby oznaczyć wszelkie trudne do analizy lub małe cząstki będące przedmiotem zainteresowania do późniejszej analizy SEM/EDX, a następnie pokryć nanomembranę Au lub Pt, jak opisano w sekcji 7 protokołu, i wykonać SEM/EDX.

Powlekanie SiN lub Au-SiN Au lub Pt po wychwyceniu cząstek, a przed analizą SEM, pomaga w zapobieganiu efektowi ładowania podczas obrazowania, ponieważ cząstki nie są już podatne na jonizację pod usuniętą warstwą metalu. Powłoka ta poprawia kontrast i rozdzielczość, dzięki czemu można uzyskać lepsze zrozumienie morfologiczne danej cząstki, co widać na Rysunek 3D (włókno vs fragment) lub morfologie powierzchni, takie jak wgłębienia i szczeliny na utlenionych cząstkach. Cząstki powłoki metalowej przed analizą SEM na stałe uniemożliwią ich dalszą analizę za pomocą spektroskopii lub obrazowania fluorescencyjnego, dzięki czemu nadal możliwe będą tylko analizy SEM/EDX. Powlekanie cząstek i wykonywanie SEM/EDX powinno być zatem końcowymi krokami w każdym procesie, jeśli jest to zamierzone.

Pomiary EDX mogą być wykonywane na przechwyconych cząstkach zarówno przed, jak i po pokryciu metalem. EDX może ujawnić specyficzny skład pierwiastkowy danej cząstki lub obszaru, który dobrze łączy się z dowolnymi cząstkami, które są mniejsze niż limit wielkości wykrywalności dla analizy Ramanowskiej, lub składami pierwiastków, które mogą być trudne do analizy przy określonych długościach fal lasera Ramana, takich jak metal, stopy, cząstki nasycone wodą i cząstki, które silnie fluoryzują pod wpływem wiązki lasera Ramanowskiego dostępnej do użycia. W tym badaniu cząstki pokryto warstwą Au o grubości 6 nm. Obrazowanie SEM wykonano w powiększeniu od 200x do 3000x przy mocy wiązki 20 kV i ogniskowej 5 mm. Odpowiednie obrazy SEM wybranych cząstek są pokazane w Rysunek 3D.

Reprezentatywne wyniki EDX są pokazane w Rysunek 3F. Pierwiastki wykryte z procentem masy mniejszym niż 1% mogą być uznane za śladowe lub niewiarygodne w zależności od czułości instrumentu; W związku z tym ustaliliśmy próg na poziomie 1%. Jeśli wybrane cząstki do analizy EDX zostały pokryte, wykrywalna ilość powłoki będzie obecna w raporcie danych elementarnych. W przypadku korzystania z niepowlekanych dysków filtra SiN, sygnały Si i N będą obserwowane, jak pokazano na Rysunek 3F. Większość syntetycznych cząstek polimerowych będzie również zawierać pierwiastki C, H i O, niestety, ponieważ większość niesyntetycznych cząstek ze źródeł biologicznych jest również zbudowana z tych samych pierwiastków, ale cząstki niesyntetyczne mogą również zawierać pierwiastki takie jak S, jak w przypadku białek. To podobieństwo w składzie jest powodem, dla którego metoda barwienia przeciwstawnego z czerwienią nilową i błękitem trypanowym jest przydatna do rozróżniania cząstek syntetycznych i niesyntetycznych, ale nie jest wyczerpującym narzędziem identyfikacji, ponieważ czerwień nilowa jest również w stanie zabarwić cząstki niesyntetyczne w niektórych przypadkach. Dodatkowe parametry analizy, takie jak te zasugerowane powyżej, powinny być stosowane w połączeniu z wszelkimi procedurami barwienia w celu potwierdzenia wyników. Dodatkowo, EDX może być użytecznym narzędziem do potencjalnej identyfikacji cząstek, które znajdują się poza granicą wielkości wykrywalności dla spektroskopii Ramana (tj. nanoplastiki o wymiarach < 1 μm).

figure-results-1
Rysunek 1: Rurociągi SNAP. (A) Schematy rurociągów SNAP, charakteryzujące te same cząstki na tej samej nanomembranie za pomocą szeregu różnych technik analitycznych. Rurociąg A) wykazuje, że 1) wychwycone cząstki będące przedmiotem zainteresowania z próbek wody pitnej za pomocą filtracji próżniowej są 2) barwione czerwienią nilową i błękitem trypanowym w celu rozróżnienia odpowiednio syntetycznych i niesyntetycznych cząstek polimerowych, a następnie 3) identyfikacja cząstek za pomocą spektroskopii Ramana oraz 4) SEM/EDX w celu scharakteryzowania morfologii cząstek i identyfikacji pierwiastków. Rurociąg B) demonstruje 1) wychwyt cząstek do Au-SiN, a następnie 2) spektroskopię Ramana. Rurociąg C) demonstruje: 1) Wychwyt cząstek do Au-SiN, a następnie SEM/EDX. (B) Schemat tarczy filtra i uszczelki silikonowej w układzie filtracji w aparacie próżniowym, przedstawiający sekwencyjną filtrację przez nanomembranę MPSN o średnicy 20 μm, a następnie nanomembranę MSSN o wielkości 8,0 μm, oddzielone uszczelkami silikonowymi. Skróty: SNAP = Silicon Nanomembrane Analysis Pipeline (rurociąg analizy nanomembran krzemowych); SEM = skaningowa mikroskopia elektronowa; EDX = spektroskopia rentgenowska z dyspersją energii; MPSN = mikroporowaty azotek krzemu. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-2
Rysunek 2: Źródła pobierania próbek wody pitnej. Mapa regionalna opublikowana przez Monroe County Water Authority przedstawiająca miejsca, z których pobrano każdą z czterech próbek wody pitnej w regionie Greater Rochester w stanie Nowy Jork. Próbki pochodziły z różnych źródeł wód powierzchniowych: jeziora Ontario (niebieskie), jeziora Hemlock (zielone), zarówno jeziora Hemlock, jak i jeziora Ontario (żółte) oraz jeziora Canandaigua (fioletowe). Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-3

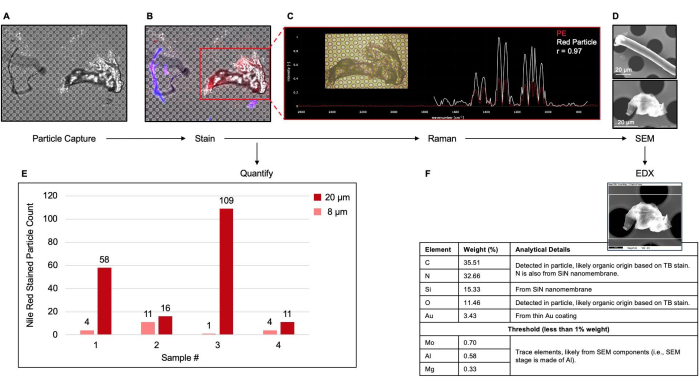

Rysunek 3: Podsumowanie analiz z SNAP Pipeline A przeprowadzonych na cząstkach pobranych z próbek wody pitnej. (A) Obraz w skali szarości przechwyconych cząstek z jednej reprezentatywnej próbki wody pitnej na odciętym SiN 20 μm. (B) Fałszywie kolorowy obraz nakładki cząstek barwionych przeciwstawnie, reprezentujący czerwień Nilu (cząstki o fałszywym kolorze czerwonym) i błękit trypanowy (cząstki o fałszywym kolorze niebieskim). (C) Referencyjne (czerwone) i zebrane (białe) widma Ramana identyfikujące cząstkę zabarwioną czerwienią Nilu jako polietylen o wartości r Pearsona wynoszącej 0,97, z reprezentatywnym obrazem analizowanej cząstki. (D) Mikrografia elektronowa dwóch różnych typów cząstek, przedstawiająca analizę morfologii cząstek włókna (górny panel) i fragmentu (dolny panel), z których oba przyjmują barwienie błękitem trypanowym. (E) Oznaczanie ilościowe cząstek zabarwionych czerwienią nilową wychwytywanych sekwencyjnie na nanomembranach odciętych zarówno o grubości 20 μm, jak i 8 μm. (F) Podsumowana analiza elementarna EDX losowo wybranego fragmentu i szczegóły analityczne wyników z reprezentatywnym obrazem SEM analizowanej cząstki. Skróty: SNAP = Silicon Nanomembrane Analysis Pipeline (rurociąg analizy nanomembran krzemowych); SEM = skaningowa mikroskopia elektronowa; EDX = spektroskopia rentgenowska z dyspersją energii. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-4

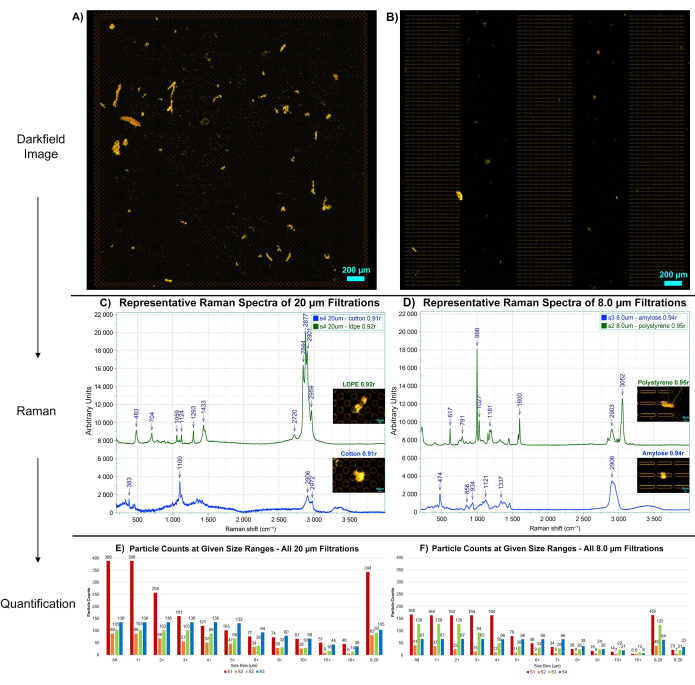

Rysunek 4: Podsumowanie analiz z rurociągu B SNAP przeprowadzonych na cząstkach pobranych z próbek wody pitnej. Analiza spektralna ramanowska trzech randomizowanych cząstek z czterech domowych próbek wody pitnej uchwyconych na dyskach filtracyjnych 20 μm MPSN i 8,0 μm MSSN Au-SiN. Reprezentatywne obrazy ciemnego pola całkowitej powierzchni błony czynnej dla 20 μm i 8 μm Au-SiN pokazano odpowiednio w A i B. W tym trybie obrazowania cząstki wydają się żółte, podczas gdy tło pozostaje ciemne, co ułatwia automatyczne zliczanie cząstek. Reprezentatywne widma Ramana cząstek syntetycznych i niesyntetycznych na (C) 20 μm i (D) 8,0 μm Au-SiN. Całkowita liczba cząstek dla (E) 20 μm i (F) 8,0 μm Au-SiN jest sortowana według zakresów wielkości określonych przez oprogramowanie do automatycznego wyszukiwania cząstek. Skróty: SNAP = Silicon Nanomembrane Analysis Pipeline (rurociąg analizy nanomembran krzemowych); SEM = skaningowa mikroskopia elektronowa; EDX = spektroskopia rentgenowska z dyspersją energii; MPSN = mikroporowaty azotek krzemu; MSSN = mikroszczelinowy azotek krzemu. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-5

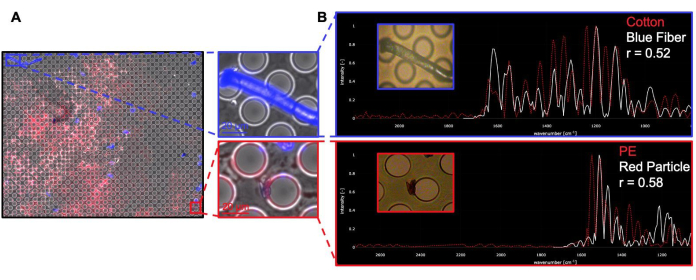

Rysunek 5: Wyniki nieoptymalnego obrazowania fluorescencyjnego i spektroskopii Ramana. (A) Nieoptymalny obraz fluorescencyjny barwionych cząstek (lewy panel), gdzie membrana zatrzymała plamę czerwieni nilowej, prawdopodobnie z powodu niedostatecznego płukania. Dwie cząstki, włókno zabarwione błękitem trypanowym i fragment zabarwiony czerwienią nilową (prawy panel), zostały wybrane do spektroskopii Ramana. (B) Suboptymalne wyniki spektroskopii Ramana, w których współczynnik Pearsona (r) jest mniejszy niż 70 % (r < 0,70). Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

Tabela uzupełniająca S1: Właściwości nanomembran krzemowych w dyskach filtracyjnych. W tej tabeli przedstawiono właściwości membran w dyskach filtracyjnych SiN, w tym minimalną wielkość porów, procentową porowatość, grubość membran z powłoką Au i bez niej, obszar aktywny membrany oraz przepuszczalność gazu przez membranę przy nadciśnieniu przyłożonym przy ustalonym stałym ciśnieniu. Odcięcie (tj. wielkość porów), porowatość, grubość i powierzchnia membrany określone na podstawie cech pomiarowych na obrazach SEM. Dane dotyczące przepuszczalności gazu są podawane jako średnia ± odchylenie standardowe (n = 10) dla dodatniego ciśnienia N 2 przyłożonego przy 103,42 kPa. Skróty: Au = Złoto; Six Ny = Niestechiometryczny azotek krzemu. Kliknij tutaj, aby pobrać ten plik.

Tabela uzupełniająca S2: Liczba cząsteczek i parametry ParticleFinder. Z każdej próbki wykonano mozaiki obrazu na całym obszarze membrany, a każda mozaika obrazu została przeanalizowana w celu zebrania całkowitej liczby cząstek. W tej tabeli przedstawiono użyte parametry i kolejność, w jakiej należy określić całkowitą liczbę cząstek dla każdego obrazu próbki oraz liczbę cząstek przy danych frakcjach wielkości. Parametry różnią się w zależności od próbki, biorąc pod uwagę rodzaj, ilość i kształt cząstek, a także specyficzny współczynnik odbicia każdej membrany podczas obrazowania. Dane z tej tabeli są wizualizowane w Rysunek 4. Kliknij tutaj, aby pobrać ten plik.

Discussion

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Ograniczanie zanieczyszczenia mikrodrobinami plastiku jest coraz większym przedmiotem obaw; Pierwszym krokiem w celu złagodzenia skutków jest zidentyfikowanie obecności zanieczyszczeń. Uproszczona metoda przechwytywania i natychmiastowej analizy ma kluczowe znaczenie dla zaoszczędzenia czasu badaczy i zachowania poufnych wskaźników próbek. Niniejszy raport opisuje elastyczne przepływy pracy oparte na odmianach opracowanych przez nas metod SNAP do analizy takich MP w próbkach ciekłych, wykorzystując jeden substrat do wszystkich przeprowadzanych analiz. Próbka musi być przefiltrowana próżniowo w taki sposób, aby cząstki zostały wychwycone i odizolowane na nanomembranie krzemowej umieszczonej wewnątrz dysku filtrującego. Wystarczające ograniczenie zanieczyszczenia tła ma kluczowe znaczenie dla uzyskania miarodajnych wyników. Wszelkie cząstki zanieczyszczające na strzykawce dozującej lub szklanym lejku próżniowym podczas filtracji mogą zanieczyścić próbkę i być jednocześnie wychwytywane, dlatego staranne przestrzeganie protokołów kontroli jakości sekcji 1 ma kluczowe znaczenie dla uzyskania dokładnych wyników. Zaleca się stosowanie kontroli wyłącznie na pożywkach w celu informowania badaczy o skażeniu tła specyficznym dla poszczególnych procesów i warunków laboratoryjnych. Opisany tutaj protokół opiera się na filtracji próżniowej próbki cieczy, a także na wychwytywaniu i izolowaniu cząstek z próbki na dwóch różnych odciętych dyskach filtracyjnych SiN. W przypadku wszystkich rurociągów wychwytywanie i izolowanie cząstek musi poprzedzać inne metody, ale wszystkie inne metody identyfikacji można przeprowadzić w kolejności najbardziej odpowiedniej dla badacza.

W tym badaniu wykorzystano dwa mikroskopy fluorescencyjne, aby wykazać powtarzalność wyników we wszystkich instrumentach. Instrukcje szczegółowo opisują zastosowanie aparatu Olympus BX61 do mikroskopii fluorescencyjnej ze względu na przewagę jego użycia i były obsługiwane zgodnie z instrukcjami przyrządu wykorzystującymi jasne pole do obrazowania w skali szarości, kanał TRITC (Ex. ~543 nm; Em. ~593 nm) do obrazowania cząstek barwionych NR oraz kanał Cy5 (Ex. ~649 nm; Em. ~667 nm) do obrazowania cząstek barwionych gruźlicą, w zależności od przypadku. Aby wyświetlić wyniki barwienia, zalecamy skonstruowanie nakładki obrazów kanałów (do przetwarzania obrazu używamy FIJI/ImageJ, zwanej dalej platformą analizy obrazu), w rozdzielczości 2 048 x 2 040 pikseli i 16-bitowej głębi. Obrazy całych nanomembran mogą być wyświetlane tak, jak na rysunku 4A,B lub jako wybrane obszary zainteresowania, jak pokazano na rysunku 3A,B.

Czerwień Nilowa jest powszechnie stosowana do barwienia syntetycznych polimerów MP, ale może barwić niesyntetyczne polimery ze źródeł biologicznych ze względu na swój lipofilowy i hydrofobowy charakter, potencjalnie wprowadzając fałszywie dodatnie wyniki, które zniekształcają wyniki kwantyfikacji MP 24,25,26. Etap barwienia przeciwstawnego błękitu trypanowego, jak opisano w sekcji 3 protokołu, jest zalecany, aby pomóc w różnicowaniu zdarzeń fałszywie dodatnich, ale nie jest to wyczerpujące rozwiązanie i należy go połączyć z dodatkowymi wskaźnikami analizy w celu potwierdzenia wyników. Fluorescencja cząstek w czerwieni nilowej jest problemem w analizie spektroskopii Ramana, ponieważ może znacznie zwiększyć sygnał tła. Jednak w tym badaniu przed spektroskopią Ramana za pomocą lasera o długości fali 830 nm zaobserwowaliśmy polimery czerwienią nilową i błękitem trypanowym i zaobserwowano niewielki szum, jak pokazano na rysunku 3.

Niektóre długości fal laserów odpowiednich do spektroskopii Ramana nie są w stanie zignorować fluorescencji barwionych cząstek, takich jak laser o długości fali 532 nm, a zatem mogą powodować znaczne trudności w prawidłowym oszacowaniu składu interesującej cząstki. Powlekanie cząstkami metalu po wychwyceniu jest przydatne do zwiększania kontrastu podczas obrazowania SEM, ale jest niezgodne z żadną późniejszą analizą spektroskopową lub fluorescencyjną. Zanotuj wszystkie żądane pomiary przed konfiguracją eksperymentalną, aby upewnić się, że przebieg procesu i rodzaje powłok są odpowiednio uwzględnione. Dyski filtrujące Au-SiN mogą być wykorzystywane do wszystkich wymienionych analiz, w których mikroskopia transmisyjna nie jest kluczowa dla przepływu pracy lub gdy stosowana jest spektroskopia Ramana lub IR.

Przedstawione tu metody, a także nanomembrany używane do wychwytywania i izolowania cząstek będących przedmiotem zainteresowania, mogą być modyfikowane w zależności od potrzeb poszczególnych badaczy. Nanomembrany nadają się do wielu analiz spektroskopowych, a badacz może zamienić filtrowane media na inne interesujące nas media próbne, w tym między innymi strawione tkanki zwierzęce27, farmaceutyki do wstrzykiwań i próbki oleju. Do tego badania wykorzystano dwa instrumenty do spektroskopii Ramana, a kroki instruktażowe szczegółowo opisują użycie instrumentu Ramana Horiba XploRA Plus, który zebrał i przetworzył wszystkie dane pokazane na rysunku 4. Ważne jest również, aby znać limit wielkości detekcji dla każdego mikroskopu Ramana, aby zapewnić, że cząstki będące przedmiotem zainteresowania mogą być odpowiednio analizowane za pomocą rozmiaru plamki laserów instrumentu. Aby wyświetlić wyniki identyfikacji cząstek za pomocą Ramana, widmo odniesienia i próbki oraz obraz analizowanej cząstki można przedstawić jak na rysunku 3C i rysunku 4C.

Sekcja 6 protokołu zawiera szczegółowe instrukcje dotyczące identyfikacji cząstek przy użyciu biblioteki spektralnej o otwartym kodzie źródłowym. Planarne wychwytywanie cząstek na jednolicie płaskiej membranie, a także regularny układ porów membrany, umożliwia przewidywalne, zautomatyzowane obrazowanie. Zarówno grubość SiN 400 nm lub 1000 nm, jak i ich skład azotku krzemu zapewniają im doskonałą przezroczystość optyczną, ale mogą również zwracać intensywny pik krzemu w niektórych parametrach instrumentów spektroskopowych. Należy zachować ostrożność podczas stosowania gołego, niepokrytego metalem SiN z analizą Ramana. Pipik Si może funkcjonować jako sygnał kalibracyjny, ale intensywność piku może również maskować sygnały widm o niższej intensywności w tym samym obszarze liczby falowej, co sygnał Si. Takich pików Si nie zaobserwowano przy użyciu lasera 830 nm w tym badaniu.

Zastosowany tutaj ultracienki charakter SiN (o grubości 400 nm lub 1000 nm) i Au-SiN (o grubości 520 nm lub 1120 nm) zapewnił im doskonałe właściwości filtracyjne, optyczne i spektroskopowe. Membrany te muszą być jednak chronione przed uszkodzeniami fizycznymi, takimi jak nadmierna różnica ciśnień (tj. ≥-206 kPa), bezpośrednie dotykanie pęsetą lub palcami lub niewłaściwe umieszczenie uszczelki. Dysk filtracyjny mieszczący membrany chroni je i umożliwia łatwą obsługę przy normalnym użytkowaniu. Podczas manipulowania dyskami filtra należy dotykać tylko czarnego pierścienia zewnętrznego, a nigdy aktywnego obszaru membrany. Chociaż nie zostało to tutaj podane ilościowo, zbieranie wychwyconych cząstek na niewielkiej powierzchni membrany (odpowiednio 3 x 3 mm dla membran odcinających 20 μm i 3 x 0,7 x 3 mm dla membran odcinających 8,0 μm) potencjalnie skraca całkowity czas analizy próbki, skracając czas potrzebny na znalezienie i analizę cząstek będących przedmiotem zainteresowania. Ten "współczynnik koncentracji" jest wart przyszłych badań i może oferować unikalną korzyść z dysków filtrujących SiN dla badaczy. W połączeniu z wyższymi znormalizowanymi natężeniami przepływu w porównaniu z innymi powszechnie stosowanymi membranami do charakteryzacji MP15, zautomatyzowane procedury obrazowania cząstek, które wymagają jedynie zobrazowania stosunkowo mniejszego obszaru jednolicie płaskiego i ostrego SiN, mogą jeszcze bardziej skrócić całkowity czas analizy. Jednak wszelkie korzyści związane z hipotetycznym współczynnikiem stężenia nadal muszą zostać empirycznie wykazane poprzez porównanie całkowitych czasów przetwarzania (od filtracji do analizy obrazu) na konwencjonalnych i SiN dyskach filtracyjnych.

Heurystycznie wykazaliśmy użyteczność wariantów SNAP na lokalnych próbkach wody z kranu. Opisany tutaj protokół koncentruje się na wychwytywaniu MP ze źródeł wody pitnej w pobliżu Rochester w stanie Nowy Jork. Pobieranie próbek przebiegało w następujący sposób: dla każdego pobrania próbki co najmniej jeden litr wody został przepuszczony przez kran przed rozpoczęciem pobierania. Nowe, szczelnie zamknięte butelki z polipropylenu zostały zabrane do odkręconego kranu i otwarte bezpośrednio przed odbiorem. Butelki nie były spłukiwane wodą pitną przed przystąpieniem do odbioru. Każda próbka składała się z dwóch butelek o pojemności 500 ml pobranych bezpośrednio po drugiej. Każda próbka wody pochodziła z innego systemu rur w gospodarstwie domowym, a materiał rury nie był spójny podczas pobierania próbek. Zmienne, takie jak ilość niedawnego zużycia wody, czas poboru, wiek rur i wiek domu, z którego pochodziła próbka, nie mogły być kontrolowane w tym badaniu. Nie był to zatwierdzony protokół pobierania próbek. Każdy badacz powinien opracować i zatwierdzić własne procedury pobierania danych. Jednak w celu pełnego ujawnienia metod załączono powyższy opis. Dyski filtracyjne umożliwiają wielokrotną analizę na tym samym podłożu dla wielu metod analitycznych. Nie jest wymagane podpróbkowanie ani wiele próbek poza standardowymi powtórzeniami próbnymi. Wyeliminowanie konieczności podpróbkowania i wielokrotnego próbkowania zwiększa pewność przechwytywania informacji o celach o niskiej liczebności. Oprócz umożliwienia stosowania multimodalnych metod analizy, tarcze filtracyjne SiN zapewniają wyraźną przewagę nad innymi analogicznymi mediami filtracyjnymi ze względu na oszczędność czasu wynikającą z szybszej szybkości filtracji na jednostkę powierzchni15.

Disclosures

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

JR i JM są założycielami i udziałowcami SiMPore Inc. JR jest współwynalazcą wniosku patentowego umożliwiającego stosowanie filtrów z azotku krzemu, takich jak te przedstawione w tym badaniu.

Acknowledgements

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Peng Miao z Horiba Scientific hojnie wsparł tę publikację, wykorzystując i korzystając z wiedzy specjalistycznej swojego systemu spektroskopii Ramana XploRA Plus. Obrazowanie mikroskopem elektronowym przeprowadzono w Integrated Nanosystems Center (URnano) na Uniwersytecie w Rochester. Mikrofabrykację przeprowadzono w Laboratorium Wytwarzania Półprzewodników i Mikrosystemów (SMFL) w Rochester Institute of Technology.

Badania opisane w tej publikacji były częściowo wspierane przez National Institute of Environmental Health Sciences w ramach Nagrody nr R44ES031036 dla SiMPore, oraz przez Lake Ontario MicroPlastics Center (LOMP) w ramach National Institute of Environmental Health Sciences Award No. P01 ES035526 i National Science Foundation Award No. OCE-2418255 do Uniwersytetu w Rochester. Wyłączną odpowiedzialność za treść ponoszą autorzy i nie muszą one reprezentować oficjalnych poglądów jakiejkolwiek agencji finansującej.

Materials

List of materials used in this article
NameCompanyCatalog NumberComments
1 L Szklana zlewkaPyrex1000-1L
1 L Szklana kolba próżniowaMillipore SigmaZ290459-1EA
100% bawełniany fartuch laboratoryjnyLandauLA-3172
100 ml szklany lejek filtracyjny Advantec311000https://www.sterlitech.com/glass-filter-holder-311000.html
99% alkohol izopropylowyOprogramowanie Fisher ScientificA416-20
APEXEDS EDAXEDX służące do wykonywania analizy EDX na wychwyconych cząstkach.
Denton Prep Spilling SystemDenton VacuumDESK II :293618089 System powlekania złotem
FIDŻI, platforma do analizy obrazuImageJV 1.54FFIJI (FIJI to po prostu ImageJ) - dystrybucja ImageJ
Szklana butelka z zakrętkąCorning 1395-250
KimwipesKimtech06-666-11C
LabSpec6Horiba ScientificHoriba Oprogramowanie Ramana zawierające ParticleFinder i kaptur z
przepływem laminarnymAir ScienceVLF-72A
Mikroskop Olympus  / NikonBX61 / Ti2eDo mikroskopii optycznej można wykorzystać dowolny mikroskop o odpowiedniej fluorescencji.
Filtry MPSN SiNSiMPore Inc.FD25-8.0-AU; FD25-8.0-NC
FD25-20.0-AU, FD25-20.0-NC
Monoject 60 mL strzykawkiCoviden8881560265
Nil Red w proszkuTCIN0659
Rękawice nitryloweAnsell Microflex19-167-17
OpenSpecy openanalysis.orgOpenSpecy Biblioteka spektralna
Open source PiekarnikVWR1310Gravity Piec konwekcyjny
P20 PipetaBrandtech705872
Końcówka do pipetPremium FiolkiGS 151140R
Fryta z podparcia polewowegoAdvantec311000Część zestawu
Instrument RamanaHoribaXplora PLUS
Korek gumowyAdvantec311000Część zestawu
Instrument SEMZiessAurigaAuriga Series, Modułowa stacja robocza z belką poprzeczną
Uszczelki silikonoweSiMPoreGASKET-25-RUszczelki PDMS odlewane bezbarwnie, grubość 0,8 mm
Wałek silikonowySanyue ( ASIN: B07XDTNPS3)Wałek silikonowy -  8 x 5 x 2 cale
Oprogramowanie SmartSEMZeissV8SEM używane do obsługi Zeiss Auriga
Butelka z rozpylaczemUlineS-7273
Filtry strzykawkowe Thermo ScientificCH2225-PES0,22 &mikro; M Filtry strzykawkowe Luer Lock, 25 mm
Pompa strzykawkowaNew Era Pump Systems, Inc.NE-1000Opcjonalny, ale zalecany
Trypan Blue - 0,4%miliporów SigmaT8154-20ML
PęsetaSiMPoreK6TWZR
Pompa próżniowaWelch847-676-8800
Rurka próżniowaGraingerZUSA-HT-4037
ViewSharp

References

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,
  1. Quantification of microplastic mass and removal rates at wastewater treatment plants applying focal plane array (fpa)-based fourier transform infrared (ft-ir) imaging. Water Res. 142, 1-9 (2018).">Simon, M., Van Alst, N., Vollertsen, J. Quantification of microplastic mass and removal rates at wastewater treatment plants applying focal plane array (fpa)-based fourier transform infrared (ft-ir) imaging. Water Res. 142, 1-9 (2018).
  2. Detection and characterization of small-sized microplastics (≥ 5 µm) in milk products. Sci Rep. 11 (1), 24046(2021).">Da Costa Filho, P. A., et al. Detection and characterization of small-sized microplastics (≥ 5 µm) in milk products. Sci Rep. 11 (1), 24046(2021).
  3. Microplastics in freshwaters and drinking water: Critical review and assessment of data quality. Water Res. 155, 410-422 (2019).">Koelmans, A. A., et al. Microplastics in freshwaters and drinking water: Critical review and assessment of data quality. Water Res. 155, 410-422 (2019).
  4. Contributing to marine pollution by washing your face: Microplastics in facial cleansers. Mar Pollut Bull. 58 (8), 1225-1228 (2009).">Fendall, L. S., Sewell, M. A. Contributing to marine pollution by washing your face: Microplastics in facial cleansers. Mar Pollut Bull. 58 (8), 1225-1228 (2009).
  5. Microplastics in food: A review on analytical methods and challenges. Int J Env Res Public Health. 17 (18), 6710(2020).">Kwon, J. -H., et al. Microplastics in food: A review on analytical methods and challenges. Int J Env Res Public Health. 17 (18), 6710(2020).
  6. Microplastics in sewage sludge: Effects of treatment. Environ Sci Technol. 51 (2), 810-818 (2017).">Mahon, A. M., et al. Microplastics in sewage sludge: Effects of treatment. Environ Sci Technol. 51 (2), 810-818 (2017).
  7. Microplastics in the marine environment: A review of the methods used for identification and quantification. Environ Sci Technol. 46 (6), 3060-3075 (2012).">Hidalgo-Ruz, V., Gutow, L., Thompson, R. C., Thiel, M. Microplastics in the marine environment: A review of the methods used for identification and quantification. Environ Sci Technol. 46 (6), 3060-3075 (2012).
  8. Plasticenta: First evidence of microplastics in human placenta. Environ Int. 146, 106274(2021).">Ragusa, A., et al. Plasticenta: First evidence of microplastics in human placenta. Environ Int. 146, 106274(2021).
  9. Detection of various microplastics in human stool. Ann Intern Med. 171 (7), 453-457 (2019).">Schwabl, P., et al. Detection of various microplastics in human stool. Ann Intern Med. 171 (7), 453-457 (2019).
  10. Discovery and quantification of plastic particle pollution in human blood. Environ Int. 163, 107199(2022).">Leslie, H. A., et al. Discovery and quantification of plastic particle pollution in human blood. Environ Int. 163, 107199(2022).
  11. Monitoring microplastics in drinking water: An interlaboratory study to inform effective methods for quantifying and characterizing microplastics. Chemosphere. 298, 134282(2022).">De Frond, H., et al. Monitoring microplastics in drinking water: An interlaboratory study to inform effective methods for quantifying and characterizing microplastics. Chemosphere. 298, 134282(2022).
  12. https://www.who.int/publications/i/item/9789240054608 (2022).">Nutrition and Food Safety (NFS), Standards & Scientific Advice on Food Nutrition (SSA). Dietary and inhalation exposure to nano-and microplastic particles and potential implications for human health. , https://www.who.int/publications/i/item/9789240054608 (2022).
  13. Identification of polymer types and additives in marine microplastic particles using pyrolysis-GC/MC and scanning electron microscopy. Environ Sci: Processes Impacts. 15 (10), 1949-1956 (2013).">Fries, E., et al. Identification of polymer types and additives in marine microplastic particles using pyrolysis-GC/MC and scanning electron microscopy. Environ Sci: Processes Impacts. 15 (10), 1949-1956 (2013).
  14. Critical assessment of analytical methods for the harmonized and cost-efficient analysis of microplastics. Appl Spectrosc. 74 (9), 1012-1047 (2020).">Primpke, S., et al. Critical assessment of analytical methods for the harmonized and cost-efficient analysis of microplastics. Appl Spectrosc. 74 (9), 1012-1047 (2020).
  15. Comparative evaluation of filtration and imaging properties of analytical filters for microplastic capture and analysis. Chemosphere. 332, 138811(2023).">Carter, J., et al. Comparative evaluation of filtration and imaging properties of analytical filters for microplastic capture and analysis. Chemosphere. 332, 138811(2023).
  16. STOTEN's minimum requirements for measurement of plastics in environmental samples. Sci Total Environ. 912, 168465(2024).">Van Mourik, L., et al. STOTEN's minimum requirements for measurement of plastics in environmental samples. Sci Total Environ. 912, 168465(2024).
  17. Analysis of environmental microplastics by vibrational microspectroscopy: FTIR, Raman or both. Anal Bioanal Chem. 408, 8377-8391 (2016).">Käppler, A., et al. Analysis of environmental microplastics by vibrational microspectroscopy: FTIR, Raman or both. Anal Bioanal Chem. 408, 8377-8391 (2016).
  18. The substrate matters in the Raman spectroscopy analysis of cells. Sci Rep. 5 (1), 13150(2015).">Mikoliunaite, L., et al. The substrate matters in the Raman spectroscopy analysis of cells. Sci Rep. 5 (1), 13150(2015).
  19. Silicon nanomembrane filtration and imaging for the evaluation of microplastic entrainment along a municipal water delivery route. Sustainability. 12 (24), 10655(2020).">Madejski, G. R., et al. Silicon nanomembrane filtration and imaging for the evaluation of microplastic entrainment along a municipal water delivery route. Sustainability. 12 (24), 10655(2020).
  20. Assessment of household settled dust via silicon nanomembrane analysis pipeline (SNAP). Environ Technol Innov. 38, 104106(2024).">Romanick, S. S., et al. Assessment of household settled dust via silicon nanomembrane analysis pipeline (SNAP). Environ Technol Innov. 38, 104106(2024).
  21. Microplastic spectral classification needs an open source community: Open specy to the rescue. Anal Chem. 93 (21), 7543-7548 (2021).">Cowger, W., et al. Microplastic spectral classification needs an open source community: Open specy to the rescue. Anal Chem. 93 (21), 7543-7548 (2021).
  22. Simplifying microplastic via continuous probability distributions for size, shape, and density. Env Sci Technol Lett. 6 (9), 511-564 (2019).">Kooi, M., Koelmans, A. A. Simplifying microplastic via continuous probability distributions for size, shape, and density. Env Sci Technol Lett. 6 (9), 511-564 (2019).
  23. SpectraBase. , John Wiley & Sons, Inc. SpectraBase. https://spectrabase.com/spectrum/1uoQJ4M5hxj (2025).">SpectraBase. , John Wiley & Sons, Inc. SpectraBase. https://spectrabase.com/spectrum/1uoQJ4M5hxj (2025).
  24. Lost but found with nile red: A novel method for detecting and quantifying small microplastics (1 mm to 20 µm) in environmental samples. Environ Sci Technol. 51 (23), 13641-13648 (2017).">Erni-Cassola, G., Gibson, M. I., Thompson, R. C., Christie-Oleza, J. A. Lost but found with nile red: A novel method for detecting and quantifying small microplastics (1 mm to 20 µm) in environmental samples. Environ Sci Technol. 51 (23), 13641-13648 (2017).
  25. Identification and quantification of microplastics using Nile Red staining. Mar Pollut Bull. 113 (1-2), 469-476 (2016).">Shim, W. J., Song, Y. K., Hong, S. H., Jang, M. Identification and quantification of microplastics using Nile Red staining. Mar Pollut Bull. 113 (1-2), 469-476 (2016).
  26. Nile red: A selective fluorescent stain for intracellular lipid droplets. J Cell Biol. 100 (3), 965-973 (1985).">Greenspan, P., Mayer, E. P., Fowler, S. D. Nile red: A selective fluorescent stain for intracellular lipid droplets. J Cell Biol. 100 (3), 965-973 (1985).
  27. Ingestion of polyethylene terephthalate microplastic water contaminants by Xenopus laevis tadpoles negatively affects their resistance to ranavirus infection and antiviral immunity. Environ Pollut. 356, 124340(2024).">Cai, B., Andino, F. D. J., Mcgrath, J. L., Romanick, S. S., Robert, J. Ingestion of polyethylene terephthalate microplastic water contaminants by Xenopus laevis tadpoles negatively affects their resistance to ranavirus infection and antiviral immunity. Environ Pollut. 356, 124340(2024).

Reprints and Permissions

Request permission to reuse the text or figures of this JoVE article

Request Permission

Tags

Microplastics AnalysisDrinking Water MicroplasticsSilicon NanomembraneMultimodal Particle AnalysisRaman SpectroscopyScanning Electron MicroscopyEnergy Dispersive X RayNile Red StainingParticle QuantificationSample Preparation

Related Articles
