Síntese de Poli ( N -isopropylacrylamide) Janus Microhydrogels para anisotrópica Thermo-resposta e Organophilic / Carregando Capability hidrofílico

Resumo

Apresentamos um protocolo para sintetizar micro-hidrogéis Janus compostos inteiramente do mesmo material base, poli(N-isopropilacrilamida) (PNIPAAm), com uma estrutura claramente compartimentada baseada na separação de fases de uma solução supersaturada de monômero NIPAAm. Os microhidrogéis Janus sintetizados apresentam propriedades únicas, como termorresponsividade anisotrópica e capacidade de carga organofílica/hidrofílica.

Resumo

As micropartículas Janus são partículas compartimentadas com diferentes estruturas moleculares e/ou funcionalidades em cada um de seus dois lados. Devido a essa propriedade única, as micropartículas de Janus foram reconhecidas como uma nova classe de materiais, atraindo assim muita atenção de vários campos de pesquisa. A versatilidade dessas micropartículas foi exemplificada por meio de seus usos como blocos de construção para automontagem, atuadores eletricamente responsivos, emulsificantes para pintura e cosméticos e transportadores para administração de medicamentos. Este estudo apresenta um protocolo detalhado que descreve explicitamente um método sintético para projetar novos micro-hidrogéis Janus compostos por um único material de base, poli(N-isopropilacrilamida) (PNIPAAm). As microgotículas de Janus são geradas primeiro por meio de um dispositivo microfluídico de foco hidrodinâmico (HFMD) baseado na separação de uma solução aquosa de monômero NIPAAm supersaturada e posteriormente polimerizadas por exposição à irradiação UV. Descobriu-se que os microhidrogéis Janus resultantes eram inteiramente compostos do mesmo material de base, apresentavam uma morfologia compartimentada facilmente identificável e exibiam termorresponsividade anisotrópica e capacidade de carga organofílica / hidrofílica. Acreditamos que o método proposto introduz uma nova plataforma de hidrogel com potencial para síntese avançada de microhidrogéis Janus multifuncionais.

Introdução

Os hidrogéis são uma rede de cadeias poliméricas hidrofílicas. ¹ Uma quantidade crescente de pesquisas na área de hidrogéis tem promovido avanços significativos e revelado sua semelhança com tecidos biológicos; As propriedades dos hidrogéis permitem a absorção de grandes quantidades de água, mantendo sua estrutura. Os hidrogéis ambientalmente responsivos também foram estudados extensivamente devido à sua capacidade de inchar ou encolher reversivelmente em resposta a estímulos externos. ² Vários gatilhos, incluindo ^{temperatura,3-5 pH,6,7 luz,8,9} campos ^{elétricos,10,11} e moléculas específicas, como glicose,12,13 têm sido sugeridos para controlar a forma geométrica dos hidrogéis. Entre os muitos hidrogéis ambientalmente responsivos atualmente disponíveis, o poli(N-isopropilacrilamida) (PNIPAAm), um hidrogel termorresponsivo bem conhecido, exibe encolhimento de volume acima de uma baixa temperatura crítica da solução (LCST) de 32 °^C.14 Um estudo recente de Sasaki et al. ¹⁵ relataram a intrigante separação de fases líquido-líquido do NIPAAm supersaturado, que é o monômero do PNIPAAm. De acordo com este relatório, o NIPAAm supersaturado foi dissolvido com um excesso molar de 10 vezes de H₂O e, logo após, a solução se separou em duas fases líquidas quando permite repousar a uma temperatura acima de 25 °C; por outro lado, o NIPAAm diluído foi dissolvido homogeneamente nas mesmas condições.

Micropartículas feitas de hidrogéis ambientalmente responsivos são candidatas fascinantes para aplicação na administração de ^{medicamentos,16,17} catálise,18 detecção,19,20 e fotônica. ²¹ Métodos sintéticos tradicionais, incluindo polimerização em emulsão, são usados para produzir micropartículas de hidrogel com polidispersão. ^22,23 No entanto, certas aplicações requerem micropartículas com distribuição de tamanho estreita, por exemplo, para estabilizar a farmacocinética da administração de medicamentos. ²⁴ Micropartículas embólicas de formato irregular ou polidisperso agregam-se proximalmente em clusters, levando a respostas inflamatórias crônicas em partículas embólicas para tratamento terapêutico do câncer. ^25,26

A abordagem microfluídica está na vanguarda da pesquisa como um meio de fabricar partículas de tamanho micro com distribuições de tamanho estreitas e formas complexas. ^27-31 As vantagens de fabricar micropartículas no dispositivo microfluídico são baseadas no pequeno comprimento característico do dispositivo microfluídico, o que resulta em um baixo número de Reynolds. Em contraste com a emulsificação tradicional em massa, onde as gotas são formadas em paralelo, as microgotículas produzidas em dispositivos microfluídicos são geradas em série e posteriormente polimerizadas em micropartículas após a exposição à irradiação UV. O princípio fundamental da formação de gotículas usando um dispositivo microfluídico é o equilíbrio entre a tensão interfacial e a força de cisalhamento do fluido da bainha que atua no fluido do núcleo.

Apesar das vantagens óbvias da fabricação microfluídica de gotículas/partículas, as gotículas/partículas de Janus que consistem no mesmo material de base raramente são relatadas porque a morfologia interna dessas gotículas/partículas é geralmente perturbada pela difusão e perturbação dos fluidos do núcleo. Para contornar essa limitação intrínseca, dois grupos relataram recentemente a preparação das micropartículas Janus empregando separação de fase induzida por calor de nanopartículas coloidais e separação de fase direcionada por UV. ^32,33

Para este fim, relatamos uma abordagem microfluídica para sintetizar microhidrogéis Janus inteiramente compostos por um único material de base e obter um produto com morfologia claramente compartimentada. Nossa abordagem é baseada no conceito primário de separação de fase líquido-líquido de monômero NIPAAm supersaturado. Descobriu-se que os micro-hidrogéis Janus resultantes possuem propriedades únicas, incluindo termorresponsividade anisotrópica e capacidade de carga organofílica / hidrofílica.

Protocolo

1. Fabricação de um molde de mestre para a focagem hidrodinâmica dispositivo micro (DMPB) através de fotolitografia

1. Projetar uma fotomáscara para o DMPB (Figura 1a), utilizando software assistida por computador (CAD) de acordo com o protocolo do fabricante.
2. Lavar uma bolacha 4 'silício com acetona, álcool isopropílico (IPA), e água desionizada (DI) para remover o pó orgânico e inorgânico a partir da bolacha.
3. Limpar a bolacha de silício com _O2 no plasma a 100 W de potência durante 5 min para aumentar a resistência de ligação entre a bolacha e SU-8.
4. Spin-revestimento de 4 ml do fotorresistente negativo, SU-8 2150, sobre a bolacha a 3.000 rpm durante 30 segundos para se conseguir uma espessura de 150 um (B1 na Figura 1b).
5. Coloque a pastilha revestida SU-8 numa placa de aquecimento durante 5 min a 65 ° C, ajustar a temperatura a 95 ° C, e, em seguida, deixar a bolacha sobre a placa de aquecimento durante 30 min a cozer macio.
6. Coloque oconcebido fotomáscara sobre a bolacha e expor à luz UV (260 mJ cm ^-2, 26 seg para 10 mW cm ^-2) em um alinhador de máscara (B2 na Figura 1b).
7. Realizar pós-exposição cozer numa placa de aquecimento (65 ° C durante 5 minutos e depois 95 ° C durante 12 min).
8. Desenvolver o wafer por imersão num banho de revelador SU-8 durante 10 min, e, em seguida, transferi-la para revelador novo durante 5 segundos para se obter uma superfície limpa.
9. Lavar a bolacha durante 20 segundos com água desionizada e secá-lo por 10 s com gás _N2 (B3 na Figura 1b). Use o wafer fabricado como um molde mestre para polidimetilsiloxano (PDMS) fundição na Seção 2.

2. Fabricação do DMPB através Fundição PDMS

1. Use o wafer padronizada obtida na Seção 1 como o molde mestre para fundição PDMS.
2. Misturar o PDMS pré-polímero e um agente de cura de forma homogénea a uma proporção em peso de 10: 1; por exemplo, utilizar um g de agente de cura para 10 g de PDMS pré-polímerer.
3. Verter o PDMS pré-polímero no interior do molde mestre e desgaseificar-lo durante 1 hora numa câmara de vácuo (B4 na Figura 1b).
4. Coloque o molde mestre com o pré-polímero de PDMS em uma estufa a 65 ° C durante 3 h.
5. Cortar o PDMS curados para o tamanho de um único chip, utilizando um bisturi afiado. Retire cuidadosamente a réplica PDMS curado do molde mestre com a mão.
6. Repita os passos 2.2 a 2.5 para obter uma réplica idêntica PDMS.
7. Perfurar orifícios de entrada e saída em uma das réplicas que utilizam um furo-perfurador com um diâmetro ligeiramente menor que o diâmetro exterior da tubagem de ligação.
8. Aplicar tratamento com plasma de ar para a área de ligação de cada réplica usando um tratador de corona. ³⁴
   Cuidado: Use o tratador corona em uma área com boa ventilação para evitar a acumulação de ozono.
9. Queda de 5 mL de metanol para as áreas tratadas com plasma de ar. Finamente alinhar dois PDMS réplicas idênticas para fabricar o DMPB pela manipu lado mento, e verificar o alinhamento através de um microscópio (b5 na Figura 1b).
   Nota: As réplicas tratados com plasma PDMS aéreos são bastante pegajoso e difícil de manipular. Assim, 5 mL de metanol é adicionado à superfície tratada por plasma a ar para funcionar como um lubrificante.
10. Coloque a DMPB num forno regulado para 65 ° C durante a noite para reforçar a ligação entre duas réplicas de PDMS (B6 na Figura 1b). Bond dois PDMS réplicas idênticas para aumentar a altura do microcanal do DMPB e evitar o entupimento das microgotículas no canal microfluídico durante a operação.

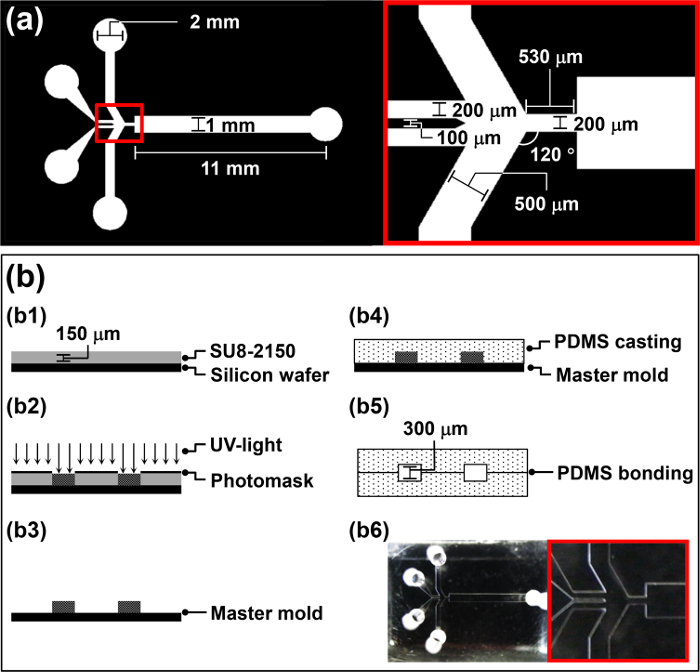

Figura 1: Visão Geral do Procedimento DMPB Fabrication (a) Projeto parâmetros da fotomáscara para o DMPB.. (B) Ilustração do processo de fabricação para o DMPB.ftp_upload / 52813 / 52813fig1large.jpg "target =" _ blank "> Clique aqui para ver uma versão maior desta figura.

3. Preparação de NIPAAm-ricos (N-rico) e NIPAAm-pobres (N-pobres) Fases por separação de fases de Supersaturated NIPAAm

1. Dissolver monómero NIPAAm em água desionizada a razão de W / W de 1: 1 utilizando um misturador de vórtice; por exemplo, dissolver-se 10 g de NIPAAm em 10 ml de água Dl (primeira imagem da Figura 2a).
   Observação: Uma vez que o monómero NIPAAm está totalmente dissolvidos à temperatura ambiente, a solução é mais turvo (segunda imagem da Figura 2a). Este fenómeno é o primeiro sinal de que a separação de fases induzida pela solubilidade do monómero NIPAAm supersaturada ocorreu com sucesso.
2. Permitir que a solução de monómero a descansar numa posição vertical à temperatura ambiente durante pelo menos 15 min. A fase superior é a fase de N-rico, e a fase mais densa de fundo é a fase de N-pobres (terceira imagem da Figura 2a). As densidades de thfases e N-rico e N-pobres são 0,93 ± 0,01 e 0,99 ± 0,01 g cm ^-3, respectivamente ^15.
3. Quando a interface de separação das duas fases se torna claro, extrair cuidadosamente 2 mL de solução de monómero a partir das fases de n-ricas e N-pobres sem perturbar esta interface usando uma pipeta.
4. Adicionar 4 mg de N, N '-methylenebisacrylamide (MBAAm) como um agente de reticulação e 4 mg de 4- (2-hidroxietoxi) fenil- (2-hidroxi-2-propil) cetona como um fotoiniciador para a extraída N-rico e N -pobres soluções de monômero para preparar fluidos do núcleo 1 e 2 para a baixa concentração de reticulação (2 mg ml ^-1) de amostra (B1 e B2 na Figura 2b).
5. Repita a etapa anterior de 3,3 e adicionar 80 mg de MBAAm e 4 mg de 4- (2-hidroxietoxi) fenil- (2-hidroxi-2-propil) cetona, em cada uma solução de monómero de N-rico e pobre N-extraídos para preparar fluidos do núcleo 1 e 2 para a alta concentração de agente de reticulação (40 mg ml ^-1) amostra (B3 e B4 na Figure 2b).
6. Dissolve-se 10% em peso de agente tensioactivo de óleo em óleo mineral para preparar o fluido de revestimento (b5 na Figura 2b).

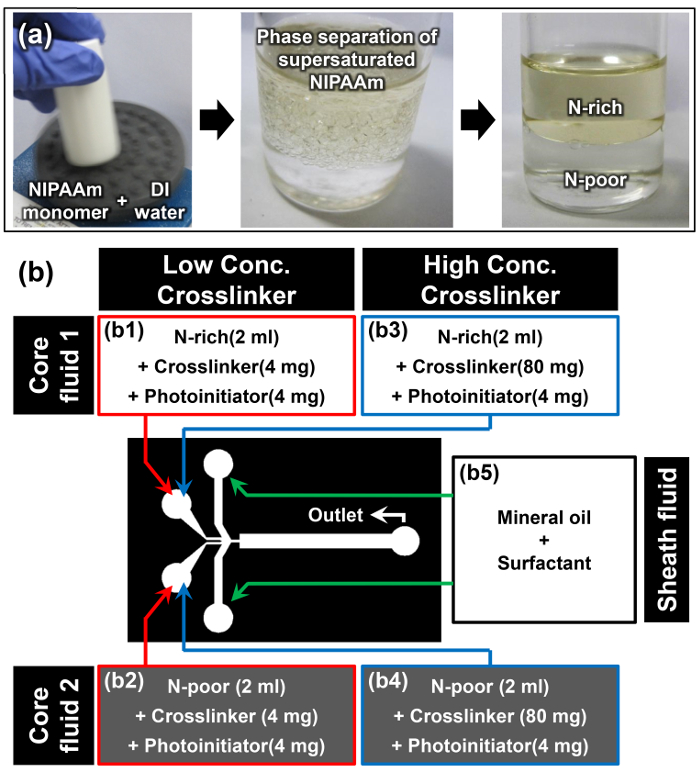

Figura 2:. Preparação de Material para Janus Microhydrogel Síntese (a) Preparação de soluções de N-N-ricas e pobres de monómero por meio de separação de fases de NIPAAm supersaturada. (B) Os detalhes dos materiais e montagem experimental utilizada no protocolo. Por favor clique aqui para ver uma versão maior desta figura.

4. Síntese de Janus Microhydrogels Usando o DMPB

1. Carga 2 ml de fluidos do núcleo 1 e 2 (B1, B2 B3 ou B4 na figura 2b) e o fluido de revestimento (b5 na Figura 2b) separados em três seringas de 3 ml.
Montar as seringas para as bombas de seringa e ligar cada seringa para a entrada de fluido apropriado do DMPB utilizando tubagem (figura (b). Use tubagem para ligar a saída de fluido do DMPB para um reservatório de recolha.
2. Definir as bombas de seringa e infundir fluidos do núcleo 1 e 2 e o fluido de revestimento a velocidades de fluxo de 2, 2, e 10 ul min ^-1, respectivamente.
3. (Opcional) Ajustar a velocidade de fluxo de fluidos do núcleo 1 e 2 para ajustar os rácios de volume relativo de cada lado da microgotícula Janus.
4. Posicionar a fonte de luz UV na perpendicular de cerca de 1 cm de distância do reservatório de recolha. Ligar a fonte de luz UV e monitorizar visualmente a produção contínua de microhydrogels Janus.
   Cuidado: Use proteção UV-óculos de proteção quando o monitoramento da produção microhydrogel.
5. Recolher os microhydrogels Janus fabricadas em um tubo cônico e lavá-los usando IPA. Em seguida, centrifugar o tubo cônico (780 g por 5 min) para liquidar amicrohydrogels.
6. Repita Passo 4.6 várias vezes para remover o óleo mineral em torno das microhydrogels Janus completamente.
7. Repita Passo 4.6, mas o uso de água DI, com um agente tensioactivo água de 0,005% (v / v) em vez de IPA para remover o restante IPA em torno dos microhydrogels Janus.
8. Armazenar microhydrogels Janus completamente lavada num frasco de 10 ml contendo água Dl.

5. Análise da anisotrópica Thermo-responsividade de Janus Microhydrogels

1. Usar uma pipeta para colocar microhydrogels Janus sintetizados a partir da Secção 4 numa placa de 24 poços. Permitir que as microhydrogels em repouso durante 15 segundos até uma monocamada é formada na superfície do fundo do poço.
2. Obter uma imagem do microhydrogel Janus a 24 ° C usando um microscópio óptico na posição vertical com uma lente objectiva 5X.
3. Definir um módulo termoeléctrico, sob a placa e assim controlar a tensão de este módulo para aumentar a temperatura da solução contendo Janus microhidrogéis a 32 ° C.
4. Obter uma imagem do microhydrogel Janus a 32 ° C, mais uma vez usando um microscópio óptico vertical com uma lente objetiva de 5X.
5. Repita os passos 5,2-5,4 24 vezes, tendo o cuidado de escolher um microhydrogel Janus diferente para análise estatística.
6. A partir das 25 imagens de diferentes microhydrogels Janus, de 24 e 32 ° C, medir o raio das partes PN-ricas e pobres-PN dos microhydrogels Janus usando software de análise de imagem de acordo com as instruções do fabricante.

Resultados

A Figura 3a apresenta um esquema da montagem experimental utilizada para sintetizar microhydrogels Janus através do DMPB. As fases de n-ricas e pobres N-precisamente foram injectados no DMPB como fluidos do núcleo 1 e 2 e, em seguida, fundiram-se e divididos em microgotículas Janus no orifício pelo fluido de revestimento de óleo mineral por causa da instabilidade Rayleigh capilar. Consequentemente, microgotículas Janus compostas por fases de N-N-ricas e pobres f...

Discussão

Dois materiais de base imiscíveis são geralmente utilizados para sintetizar os microhydrogels Janus. Até recentemente, microhydrogels Janus constituídos do mesmo material de base foram raramente reportados e os microhydrogels Janus relatados não tinha uma morfologia interna clara devido à perturbação causada pela miscibilidade dos materiais componentes. ^{35, 36} Neste protocolo, demonstramos um método para sintetizar microhydrogels Janus compostos inteiramente de material de base única, PNIPAAm, com uma estrutu...
