Подготовка Silica наночастиц Через СВЧ-помощь кислотно-катализа

18.2K просмотров

⸱

DOI:

10.3791/51022

⸱

16 декабря 2013 г.

 ,  ,  ,  ,
1Oak Ridge Institute for Science and Education, 2Air Force Research Laboratory, Airbase Technology Division, 3School of Materials Science and Engineering, Clemson University

В этой статье

Краткое содержание

Наночастицы диоксида кремния были получены с использованием кислотного катализа прекурсора силоксана и методов синтеза с помощью микроволновой печи, что привело к контролируемому росту наноматериалов диаметром от 30 до 250 нм. Динамику роста можно контролировать, изменяя начальную концентрацию кремниевой кислоты, время реакции и температуру реакции.

Аннотация

С помощью микроволн синтетические методы были использованы, чтобы быстро и воспроизводимо создавать кремнезем наночастиц золей с использованием кислотного катализатора с диаметром наночастиц в диапазоне от 30-250 нм при варьировании условий реакции. Через выбора микроволновой совместимом растворителе, предшественника кремниевой кислоты, катализатора, и время микроволнового облучения, эти помощью микроволн методы были способны преодолеть сообщалось ранее недостатки, связанные с синтезом оксида кремния наночастиц с использованием микроволновой реакторов. Силоксан предшественник гидролизовали с помощью кислотного катализатора, HCl. Ацетон, низкий-тан δ растворитель, посредником на конденсацию и имеет минимальное взаимодействие с электромагнитным полем. Реакции конденсации начинаются тогда, когда кислые пары предшественники кислоты с микроволнового излучения, что приводит к образованию диоксида кремния наночастиц Соль. Наночастицы кремнезема характеризуется динамичным данных рассеяния света и сканировг электронная микроскопия, которые показывают морфология и размер Материалы ", зависит от условий реакции. С помощью микроволн реакции производят диоксида кремния наночастиц с шероховатыми текстурированных поверхностей, которые являются нетипичными для кремниевых золей, полученных методами Stober в, которые имеют гладкие поверхности.

Введение

Наночастицы кремнезема (SiO2 NPs) были впервые синтезированы Stöber1 и благодаря модификациям2-7 стали предпочтительным методом синтеза SiO2 NP. Как правило, реакции Штёбера катализируются щелочными условиями, в которых образуются золи диоксида кремния. Кислотно-катализируемые реакции используются реже, чем щелочно-катализируемые реакции, в связи с большей степенью сложности гидролиза силоксанового прекурсора. В отличие от реакций, катализируемых щелочью, реакции, катализируемые кислотой, преимущественно образуют силикагели.8

Микроволновые химические реакции являются новым методом в научном сообществе и в литературе из-за связанных с ним преимуществ9-18. В частности, было показано, что микроволновые методы являются полезными при синтезе наноматериалов, где желательно стимулировать спонтанные события зародышеобразования. Микроволновые условия являются преимущественными, поскольку микроволновые реакторы быстро передают контролируемую мощность в реакцию10. До недавнего времени синтез НЧSiO-2 с использованием микроволновых реакторов применялся с ограниченным успехом, в основном из-за проблем с воспроизводимостью20-22.

Детали и процедурные методы, о которых часто сообщается в литературе по синтезу наноматериалов, часто имеют тенденцию быть неясными и иногда рассматриваются как "форма искусства." Сочетание методов микроволнового синтеза и синтеза наноматериалов может еще больше усложнить тему. Цель данной рукописи – помочь исследователям в синтезе наноматериалов с помощью микроволновых методов, устранить неясность, связанную с этими методами, и указать на распространенные ошибки, связанные с этими методами.

В микроволновой химической реакции любой молекулярный вид, содержащий постоянный диполь, способен взаимодействовать и возмущать электромагнитное (ЭМ) поле. Эти виды не ограничиваются только реагентами и растворителями, используемыми в реакции, но могут быть любыми веществами, помещенными в ЭМ-поле, т.е. стеклянными флаконами, солями, ионными жидкостями.

Способность конкретного вещества эффективно преобразовывать энергию ЭМ в тепло определяется как коэффициент потерь материала или δ тана. Растворители обычно классифицируются по коэффициенту потерь, где значения δ > 0,5 считаются высокими, 0,1 > δ > 0,5 считаются средними, а δ < 0,1 считаются низкими. Эти значения коэффициентов потерь связаны со способностью конкретного растворителя связывать или поглощать микроволновую энергию и преобразовывать эту энергию в тепло. Тепловая энергия генерируется за счет молекулярного трения веществ, пытающихся выровняться с колеблющимся электромагнитным полем. Если в реакции используются растворители с высокими значениями δ танга, растворитель будет доминировать в событиях микроволнового поглощения, маскируя прекурсор или реагенты, что приводит к объемному нагреву в результате сильной связи растворителя с электромагнитным полем.

Как правило, полярные растворители используются в синтезе SiO2 NP для обеспечения растворимости реагентов и для донорства лабилевых протонов23. Распространенными растворителями, используемыми в синтезе SiO2 NP, являются спиртовые растворители, такие как этанол, метанол или 2-пропанол. Все эти растворители имеют высокие значения танового δ (0,941, 0,799 и 0,659 для этанола, 2-пропанола и метанола соответственно), что делает их плохим выбором растворителей для микроволновых химических реакций SiO-2 NP, поскольку они эффективно взаимодействуют с электромагнитным полем. Мы считаем, что микроволновые реакции наиболее эффективны, когда в синтетических реакциях используются растворители с низким содержанием загара δ в сочетании с полярными молекулярными предшественниками. Эти обстоятельства позволяют молекулярным предшественникам соединяться с электромагнитным полем, обеспечивая молекулярный нагрев, в то время как растворитель взаимодействует минимально. Для микроволновых реакций в данной рукописи ацетон используется в качестве альтернативы широко используемым спиртовым растворителям, связанным с синтезомSiO-2 NPs. Ацетон считается растворителем с низким коэффициентом потерь (tan δ = 0,054), что ограничивает взаимодействия растворителя в электромагнитном поле, что позволяет селективно поглощать СВЧ с реагентами, медитирующими реакции конденсации диоксида кремния.

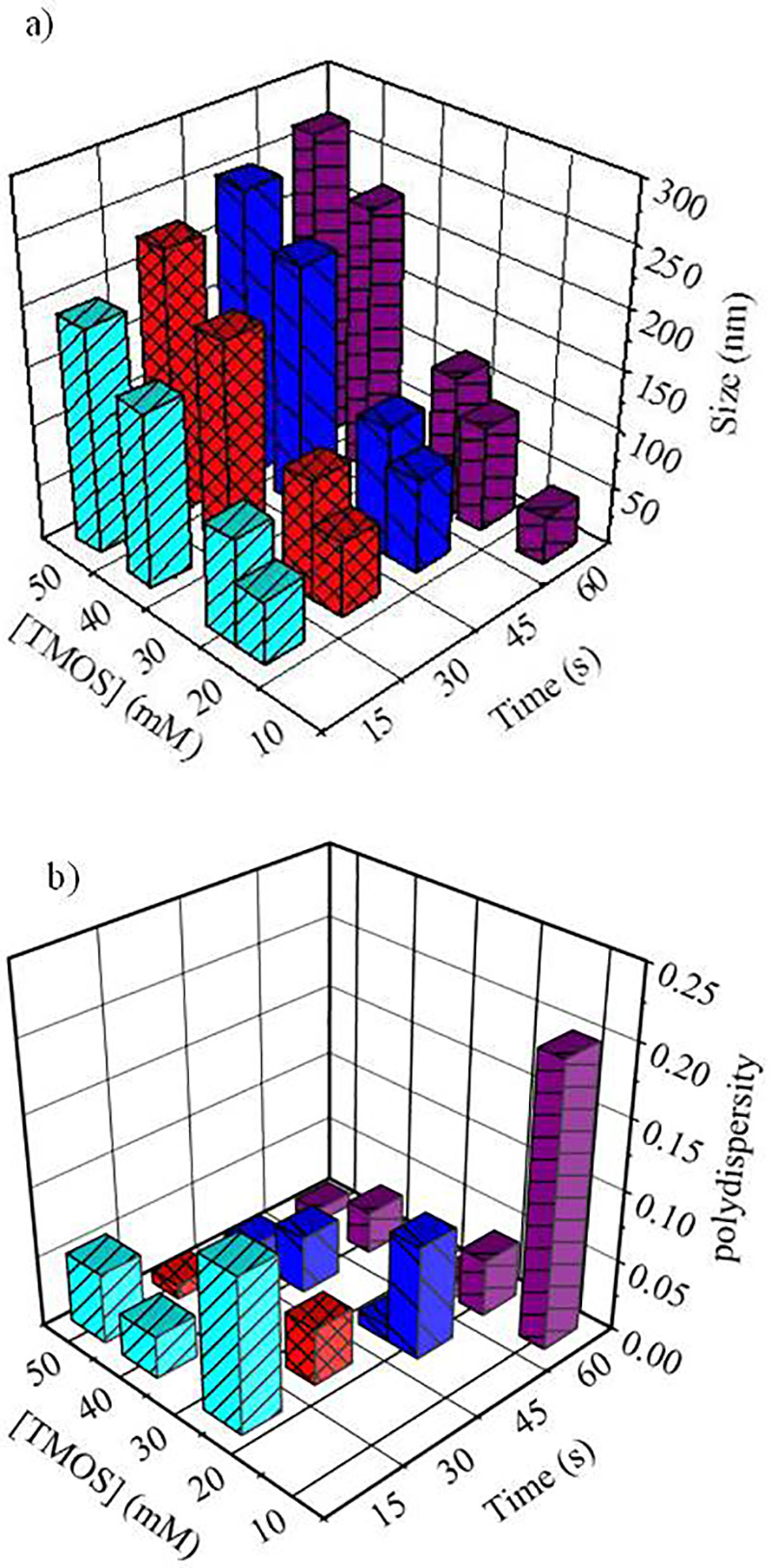

В этой рукописи мы описываем процедуры, связанные с микроволновым синтезом SiO2 NP, которые являются точными, преданными и быстрыми. Рост SiO2 NP достигается за счет эффективного сопряжения прекурсора с ЭМ-полем, при этом растворитель играет минимальную роль в нагревании. Гидролиз прекурсора силоксана достигается за счет использования соляной кислоты, что приводит к замедлению темпов гидролиза и ограничивает дальнейшие реакции конденсации. Реакции, катализируемые щелочью, имеют гораздо более высокую скорость реакции и могут усложнять процессы роста при использовании микроволновых методов. Полученные в результате синтезированные с помощью этих методов НЧ SiO-2 имеют диаметры от 30 нм до диаметров более 250 нм. Размер SiO2 NP контролируется путем изменения концентрации прекурсора и времени воздействия микроволнового излучения.

Доступ ограничен. Войдите в систему или начните пробный период, чтобы просмотреть этот контент.

Протокол

1. Подготовка и расчеты

  1. Приготовьте 1 мМ раствор HCl с использованием концентрированной соляной кислоты, 37% и воды.<бр/> Примечание: Всегда следует соблюдать осторожность при работе с концентрированными кислотами. Концентрированную кислоту всегда следует добавлять в воду, никогда не добавляйте воду в концентрированную кислоту.
  2. Определите желаемую концентрацию ТМОС, прекурсора силоксана, для микроволновой реакции. Для процедурных демонстраций будет использоваться концентрация ТМОС 25 мМ.

2. Гидролиз ТМОС и приготовление реакционного раствора

  1. Для получения 25 мМ реакционного раствора ТМОС в ацетоне получают пластиковую коническую пробирку объемом 50 мл, ТМОС, и приготовленный 1 мМ раствор HCl.
  2. С помощью микропипетки добавьте 850 мкл раствора HCl 1 мМ в пластиковую коническую трубку.
  3. С помощью микропипетки добавьте 150 мкл TMOS в пластиковую коническую трубку, содержащую 850 мкл 1 мМ HCl.
  4. Обратите внимание, что смесь ТМОС и кислоты изначально несмешивается, в результате чего образуются два прозрачных бесцветных слоя.
  5. Вихревой раствор. Быстрый всплеск приведет к тому, что раствор станет слегка мутным и бледно-белым. Повторное вортексирование раствора даст прозрачный бесцветный раствор. Общее время вихря составляет ~10 сек. На этом этапе TMOS гидролизуется и преобразуется в форму кремниевой кислоты.
  6. Добавьте ацетон в пластиковую коническую трубку, содержащую раствор кремниевой кислоты, и разбавьте до общего объема 40 мл. Обеспечьте правильное перемешивание путем вортексирования раствора после разбавления раствора ацетоном.

Примечание: Перед микроволновым нагревом раствор кремниевой кислоты / ацетона будет стабильным в течение нескольких часов. Конденсация диоксида кремния не наблюдалась в аналогичных приготовленных растворах, которые были стабильны в течение нескольких недель без каких-либо признаков конденсации. Тем не менее, для достижения наилучших результатов реакционные решения следует использовать в день подготовки, чтобы обеспечить воспроизводимые результаты.

3. Создание микроволнового метода на микроволновом реакторе

  1. Создание микроволнового метода в рамках предоставленного программного обеспечения для формирования SiO2 NP. Типичные параметры реакции: мощность = 300 Вт, температура = 125 °C и время = 60 сек. Используя внешний ноутбук, профили температуры, давления и мощности можно сохранить, построить график и сравнить с будущими экспериментами, как показано на рисунке 1.

4. Микроволновый синтез наночастиц SiO2

  1. Приобретите флакон для микроволновой реакции объемом 10 мл, мешалку и защелкивающуюся крышку.
  2. Добавьте мешалку во флакон и с помощью микропипетки добавьте 5 мл раствора для реакции кремниевой кислоты/ацетона в флакон для микроволновой печи. Следует использовать реакционный объем 5 мл, чтобы обеспечить достаточное пространство для создания давления от перегретого ацетона.
  3. Наденьте крышку на флакон объемом 10 мл. Убедитесь, что крышка правильно прилегает к флакону, чтобы уменьшить потери растворителя при перегреве.
  4. Поместите флакон в микроволновый реактор.
  5. Нажмите кнопку запуска на ноутбуке, чтобы начать процедуру нагрева микроволновой печи. Следите за правильным расположением напорного головного устройства. Следите за тем, чтобы правильные настройки мощности микроволновой печи были правильными после начала реакции: правильная настройка мощности, увеличение температуры реакции и создание реакционного давления. Когда время реакции истечет, сжатый воздух быстро охладит реакцию.
  6. После охлаждения извлеките реакционный флакон из микроволнового реактора.

Примечание: Обычно для реакции объемом 5 мл сообщалось о измеренной конверсии ~40-50%19 при получении SiO2 NP этими микроволновыми методами.

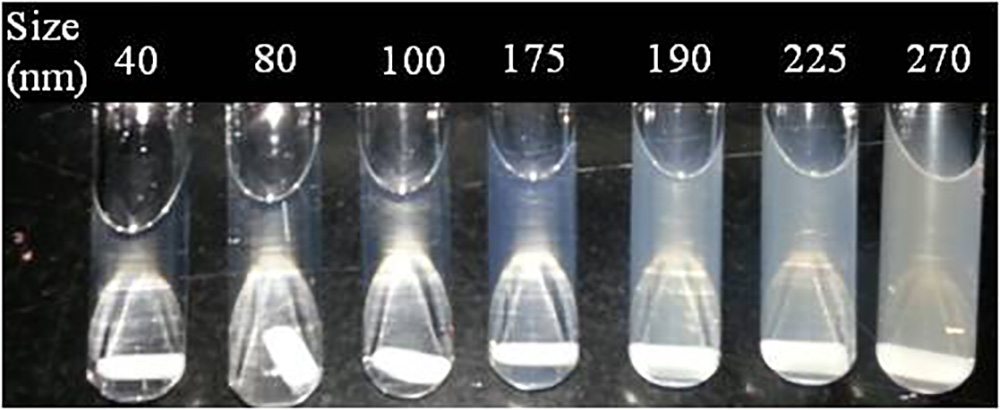

5. Анализ размеров DLS реакционных растворов

  1. Приобретите одноразовую кювету из полистирола.
  2. Добавьте в кювету 900 μл дистиллированной воды.
  3. Добавьте 100 мкл реакционного раствора, содержащего SiO2 NP, в кювету, содержащую воду, и перемешайте.
  4. Настройте процедуры измерения частиц с помощью программного обеспечения анализатора DLS и проанализируйте решение на размер частиц.

6. Процедура очистки SiO2 NP

  1. Добавьте 1 мл реакционного раствора SiO2 NP в пробирку Eppendorf.
  2. Центрифуга при 15,7k x g в течение 30-60 минут в зависимости от диаметра частиц.
  3. Тщательно сцедите излишки раствора из гранул SiO2 NP.
  4. Добавьте 1 мл свежего ацетона и ресуспендируйте SiO2 NP, поместив в ультразвуковую ванну на 5-10 минут.
  5. Повторите (центрифугирование, декантация, повторное внесение) еще два раза для адекватного удаления остатков кремниевой кислоты.

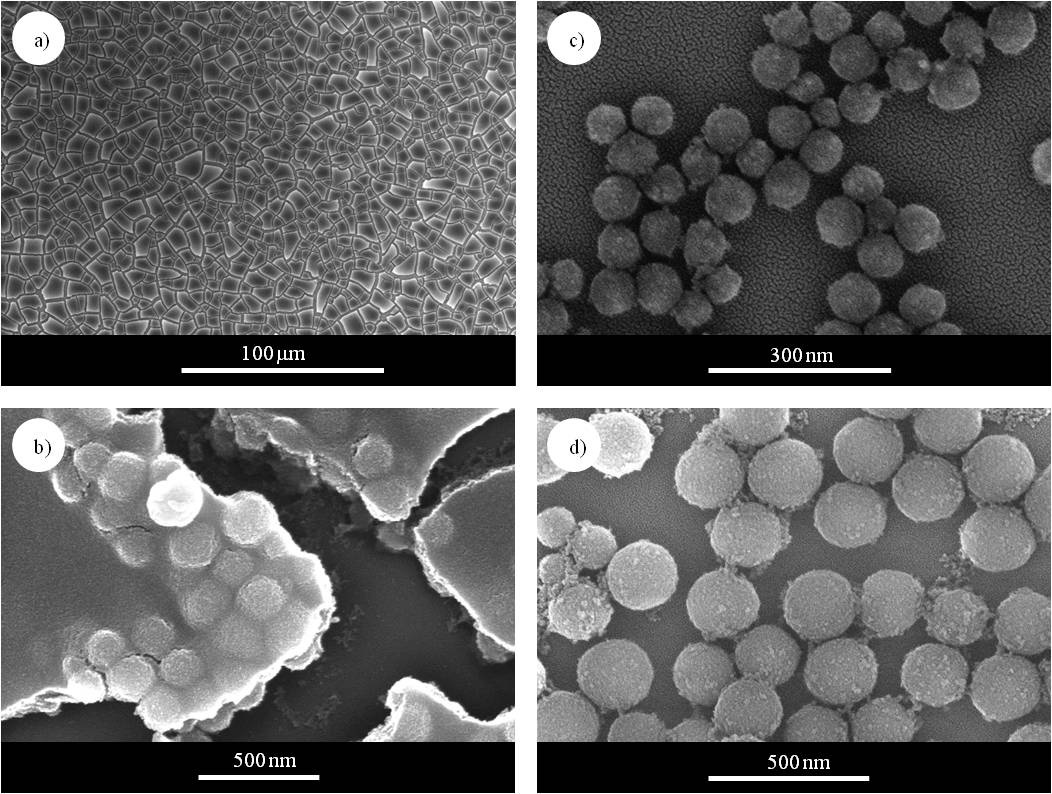

7. Подготовка образцов SEM

  1. Перед использованием очистите полированные монокристаллические кремниевые пластины в ультразвуковой ванне в течение примерно 30 минут.
  2. Поместите силиконовые пластины в раствор пираньи (3:1 conc. H2SO4:30% H2O2) при температуре 80 °C в течение 1 часа после извлечения из ультразвуковой ванны. Промойте силиконовые пластины дистиллированной водой и высушите.
    Примечание: Следует соблюдать осторожность при работе с концентрированными кислотами, особенно с раствором пираньи.
  3. Отливайте чистые или неочищенные растворы SiO2 NP на чистую подготовленную кремниевую пластину.
  4. Поместите подготовленные образцы на кремниевую пластину в цилиндрическую трубку системы распыления.
  5. Вакуумируйте цилиндрическую трубку системы распыления до 40 мТорр.
  6. Продуйте цилиндрическую трубку системы распыления газообразным аргоном до тех пор, пока не будет достигнуто давление примерно 200 мТорр.
  7. Уменьшите давление до 80 мТорр и подайте напряжение 15 мА и поддерживайте постоянное напряжение. Распылять платину на подготовленные образцы в течение 60 сек.

Доступ ограничен. Войдите в систему или начните пробный период, чтобы просмотреть этот контент.

Результаты

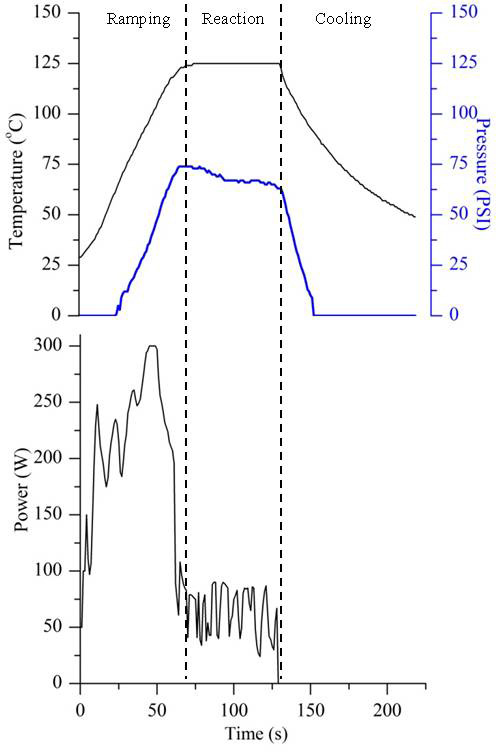

Графики зависимости температуры, давления и мощности микроволнового излучения для репрезентативной реакции синтеза НЧ SiO2 с микроволновой поддержкой представлены на рисунке 1. График микроволновой реакции разделен на три этапа: нагрев, реакция и охлаждение. В данной репрезентативной реакции синтеза НЧ SiO2 используются температура реакции 125 °C и время реакции 60 sec. На этапе нагрева мощность доводится до максимума 300 W (или близкого к максимальному значения), чтобы быстро дости...
