EEG'ye Bağlı Düz Uçlu Bir Prob Kullanarak Yenidoğanlarda Ağrıya Bağlı Beyin Aktivitesinin Ölçülmesi

İnsan katılımcıları içeren tüm prosedürler, insan refahı için kurumsal, ulusal ve uluslararası yönergelere uygun olarak gerçekleştirilmiş ve yerel kurumsal inceleme kurulu tarafından gözden geçirilmiştir.

1. Hazırlık

1. Bebeğin yerleştiğinden emin olun. Hareket artefaktları nedeniyle kayıt sırasında hareketleri emmeden sessiz ve oturmuş olmalıdır. Bebek uyuyor olabilir.
2. Elektroensefalografi (EEG) başlığının boyutunu tanımlamak için yenidoğanın baş çevresini bir ölçüm bandı ile ölçün.
3. Aktif elektrot pozisyonunu tanımlayın: Nasion ve inion arasındaki orta noktayı ve sol ve sağ preauriküler noktalar arasındaki orta noktayı bir cilt işaretleyici kalemle işaretleyerek Cz / vertex pozisyonu. Elektrotları konumlandırmak için ayrıca Şekil 1'e bakın.
4. Toprak elektrodunun konumlarını tanımlayın: sağ alın (Fp2) ve referans elektrodu: sol mastoid (A1).
5. Elektrot bölgelerini (Cz, Fp2 ve A1) pamuklu çubuk kullanarak dezenfektanla temizleyin. Çok fazla saç olması durumunda, kafa derisini görselleştirmek için saçı ayırın.
6. Empedansı düşürmek için elektrot bölgelerini pamuklu çubuk kullanarak EEG hazırlama macunu ile nazikçe ovalayın.

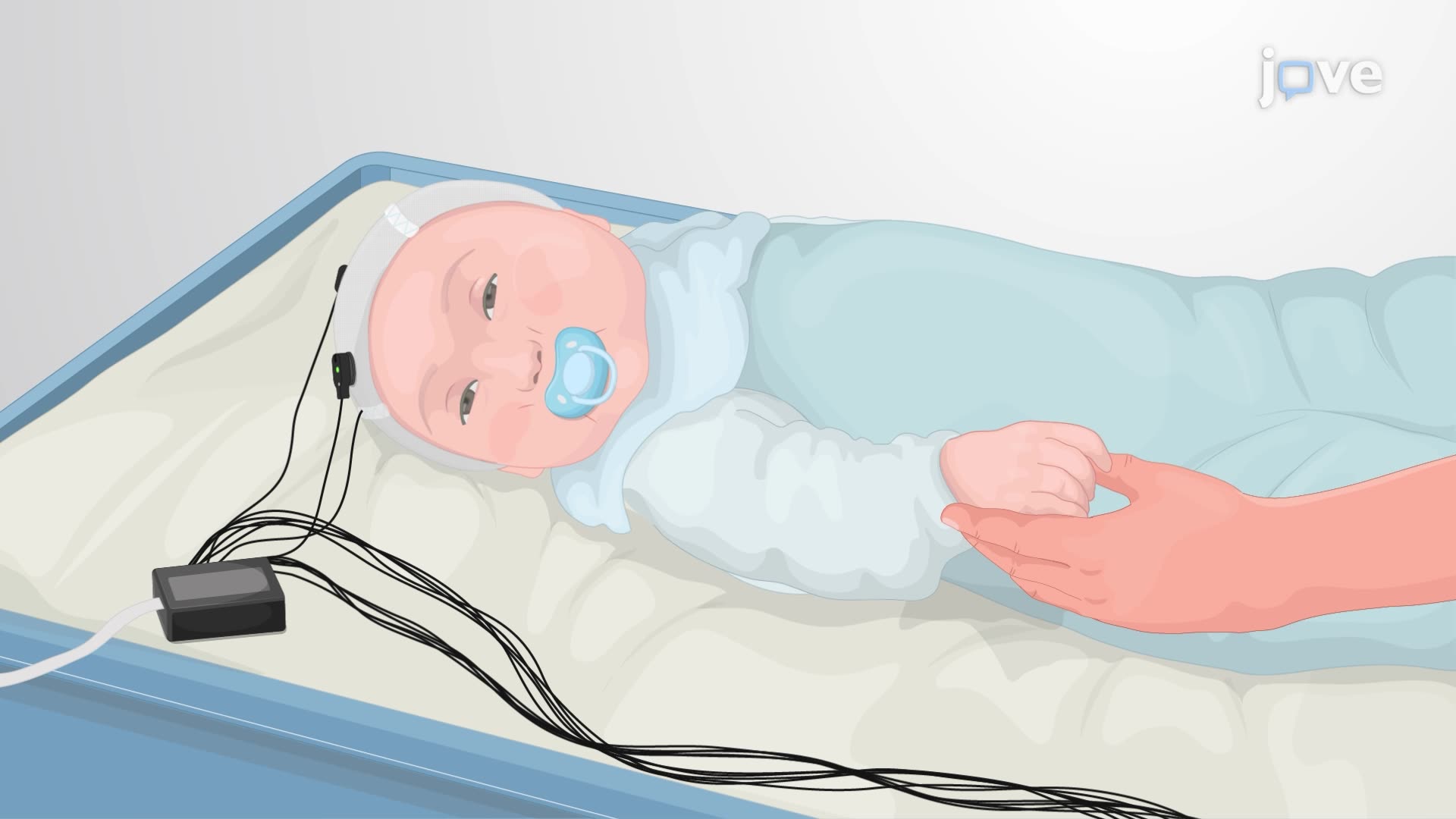

7. Elektrotlar takılı olarak EEG kapağını yenidoğanın kafasına yerleştirin.
8. Elektrotlar ve kafa derisi arasındaki teması optimize etmek için kısa plastik iğneli bir şırınga kullanarak elektrotlara iletken EEG jeli enjekte edin.
9. Elektrotları, üreticinin tavsiyelerinde ve yayınlanmış yönergelerde açıklandığı gibi empedans 50 kΩ'un altına düşene kadar ayarlayın.
10. Yenidoğanın yüz ifadelerini kaydetmek için bir kamera yerleştirin.
11. Düz uçlu probu, EEG kayıt cihazına sabitlenmiş olan kontak tetikleme cihazına bağlayın. Düz uçlu prob cilt üzerindeki nominal kuvvete ulaştığında, temas tetikleme cihazı tarafından bir tetikleme sinyali üretilir. Bu sinyal, EEG kaydını bir tetikleme işareti ile etiketleyerek bilgisayara gönderilir.

2. Ölçüm

1. Verileri depolamak için bir çalışma adı seçin.
2. Çevrimiçi bant geçiren filtreler ekleyin:
   1. Ekran filtreleri:
      Düşük kesme filtresi: Frekans: 1 Hz < br / > Yüksek kesme filtresi: Frekans: 70 Hz
      Çentik filtresi: 50 Hz
      Örnekleme hızı: 2000 Hz
3. EEG ve video kaydını başlatın.
4. Yenidoğanın sağ elini yatay pozisyonda tutun. Uyaran farklı bir bölgeye, örneğin ayağa da uygulanabilir, bu da elden daha uzun gecikmeye neden olur, ayrıntılar için lütfen 3.7'ye bakın.
5. İlk olarak, arka plan EEG aktivitesini kaydedin. Yenidoğanın eli tutulurken, hiçbir uyaranın uygulanmadığı ve bebeğin dinlendiği dönemleri kaydetmek için EEG kaydına manuel olarak açıklama ekleyin.
6. Yenidoğanın sağ elindeki çalışma tasarımına göre gerekli miktarda düz uçlu prob uyaranını gerçekleştirin. Deneysel tasarımımızda, düz uçlu prob uyaranlarının sayısını 50 olarak ayarlayın. Düz uçlu probu, ucun bükülmemesi ve doğru kuvvetin uygulanması için yenidoğanın eline dik olarak kullanmaya dikkat edin. Toplamayı önlemek için düz uçlu prob uyaranlarını en az 2 ila 3 sn uyaranlar arası aralık (ISI) kullanarak gerçekleştirin.
7. Tüm kayıtları durdurun.
8. Deney ayarı ayrıntılarını belgeleyin.

3. Veri Analizi

1. 1 Hz'de yüksek geçiren bir filtre ve 30 Hz'de düşük geçiren bir filtre kullanarak ham EEG verilerini çevrimdışı olarak filtreleyin.
2. Verileri 1.500 ms'lik dönemler halinde bölümlere ayırın (uyaran başlangıcından 500 ms önce ila 1.000 ms sonra).
3. Uyaran öncesi aralıkta bir temel düzeltme gerçekleştirin.
4. Görsel incelemeden sonra hareket artefaktları ve gürültü gibi artefaktlar içeren EEG dönemlerini manuel olarak reddedin.
5. EEG dönemlerinin ortalamasını alın (arka plan ve uyaran yanıtı için ayrı ayrı).
6. Woody, uyaran başlangıcından ± - 50 ms sonra 0 ms zaman penceresinde maksimum 1,000 ms'lik bir gecikmeyle verileri filtreleyin. Bu, bebekler arasındaki gecikme farklılıklarına izin verir. Bunu arka plan ve uyaran tepkileri için ayrı ayrı yapın.
7. Her bir denemede zararlı uyarılmış yanıtın büyüklüğünü belirlemek için verilere zararlı olarak uyarılmış beyin aktivitesinin bir şablonunu yansıtın. Şablon, zararlı uyarılmış yanıtın karakteristik bir dalga biçimini tanımlar ve büyüklük, bireysel deneme içindeki bu zararlı uyarılmış yanıtın miktarını yansıtır.
   not: Şablonun yansıtılacağı zaman penceresi, bebeğin yaşına ve uyaran konumuna bağlıdır. Ele uyaranlar uygulanırsa, ilgilenilen zaman penceresi uyaran sonrası 200 - 500 ms'dir. Uyaranlar ayağa uygulanırsa, ilgilenilen zaman penceresi uyaran sonrası 400 - 700 ms'dir. Bu şablonun yalnızca 34 - 43 haftalık gebelik arasındaki bebekler için doğrulandığını unutmayın.
8. Şablon kullanılarak hesaplanan zararlı uyarılmış beyin aktivitesinin büyüklüğünün, arka plan EEG'sine kıyasla uyaranı takiben önemli ölçüde daha yüksek olup olmadığını kontrol edin.
9. Daha sonra Yenidoğan Yüz Kodlama Sistemini kullanarak davranışsal yüz ifadesini analiz edin (kamera EEG kaydına bağlıdır).

Şekil 1: Modifiye edilmiş uluslararası 10/20 elektrot yerleştirme sistemi kullanılarak elektrot konumlandırmasının şematik gösterimi.
