Diese Studie stellt ein präklinisches Protokoll zur Überwachung der Blut-Hirn-Schranke-Öffnung in einem Rattenmodell mithilfe eines kommerziellen FUS-Systems für Tierversuche vor. Das FUS-System wurde auf einer Arbeitsbank oder einem großen Transportwagen aufgebaut (Abbildung 1). Die Ratten wurden mit Isofluran, das über eine Nasenkappe in Sauerstoff gemischt wurde, anästhesiert, während sie im Halterahmen mit Transducerhalterung lagen. Ein Hydrophon mit einer Resonanzfrequenz von 500 kHz zur Detektion akustischer Kavitation wurde in den FUS-Transducer mit einer Resonanzfrequenz von 1,0 MHz eingeführt.
Wie in Abbildung 2 gezeigt, umfasst das FUS-System Einstellungen für die Sonifikation und die Möglichkeit, Zielpositionen anzupassen. Ein „Bewegungstest“ sollte durchgeführt werden, um sicherzustellen, dass der Wandler innerhalb einer Burst-Periode zwischen den Positionen verschiebbar ist.
Wenn die Blut-Hirn-Schranke geöffnet ist, gelangen GAD- und Evans-Blau-Moleküle durch die Blut-Hirn-Schranke. Das T1-gewichtete MR-Bild zeigt GAD-induzierte Veränderungen der MR-Signalintensität (Abbildung 3A). Nach dem Perfusionsverfahren war das mit Evans-Blau gefärbte Gewebe direkt sichtbar (Abbildung 3B).
Experimente mit drei Ratten wurden durchgeführt, um die Reproduzierbarkeit der BBBO zu demonstrieren. Abbildung 4A zeigt die T1-gewichteten Gradientenecho-Bilder nach der Sonokavitation und der GAD-Gabe. In allen drei Experimenten wurde eine signifikante Zunahme der MR-Signalintensität am Zielareal beobachtet. DCE-MR-Bilder zeigten, dass die stärkste Änderung der Signalintensität 7–8 Minuten nach der Bolusgabe des MRI-Kontrastmittels auftrat (Abbildung 4B). T1-gewichtete Gradienten- und T2-gewichtete Spin-Echo-Sequenzen zeigten deutlich einen Bereich der Blut-Hirn-Schranke-Öffnung, während vor der GAD-Gabe keine signifikanten Veränderungen in der T1-Karte beobachtet wurden (Abbildung 4C).
Die in dieser Studie vorgeschlagenen Tier- und MRT-Protokolle demonstrieren die Durchführbarkeit von MRT-Untersuchungen unter Verwendung eines Rattenmodells mit Katheterisierung der Vena jugularis. MRT-Perfusionsbildgebung und/oder Diffusions-Tensor-Bildgebung können in das Protokoll integriert werden, um einen neuen MRT-Biomarker zum Nachweis einer Öffnung der Blut-Hirn-Schranke zu untersuchen.

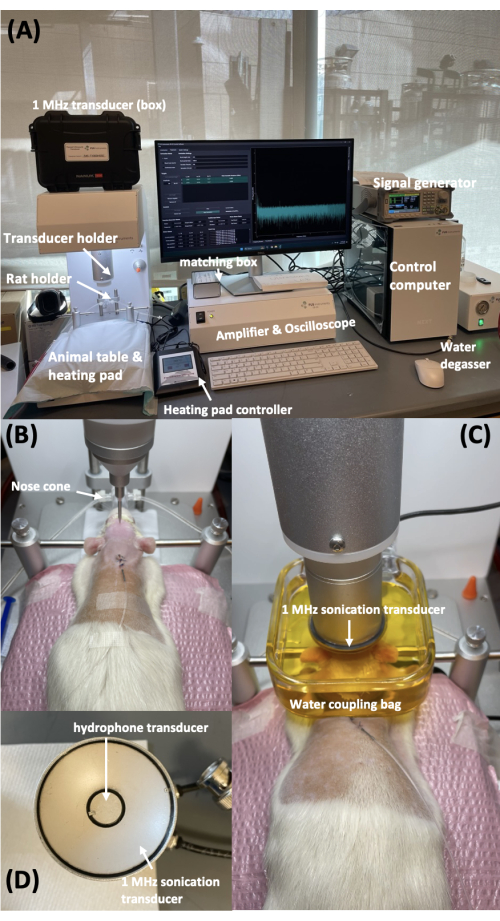

Abbildung 1: Tischmontierter präklinischer FUS-Apparat und Positionierung der Ratte. (A) Tischmontierter präklinischer FUS-Apparat. (B) Positionierung der Ratte innerhalb des Systems. (C) 1-MHz-Wandler und Hydrophon, wobei das Hydrophon in der Mitte des FUS-Wandlers positioniert ist. (D) Positionierung des Wandlers und des Wasser-Kopplungsbehälters am Kopf der Ratte. Bitte klicken Sie hier, um eine größere Version dieser Abbildung anzusehen.

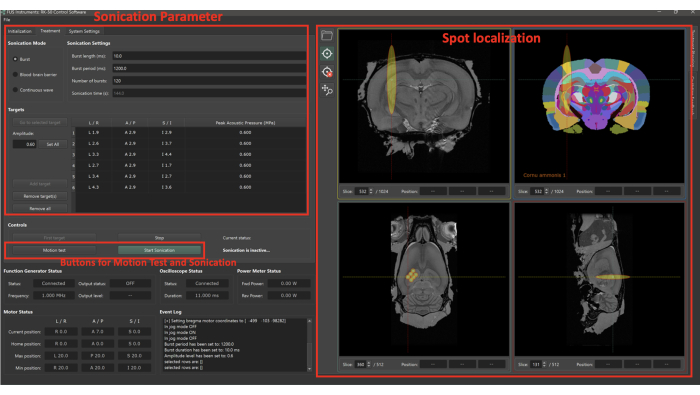

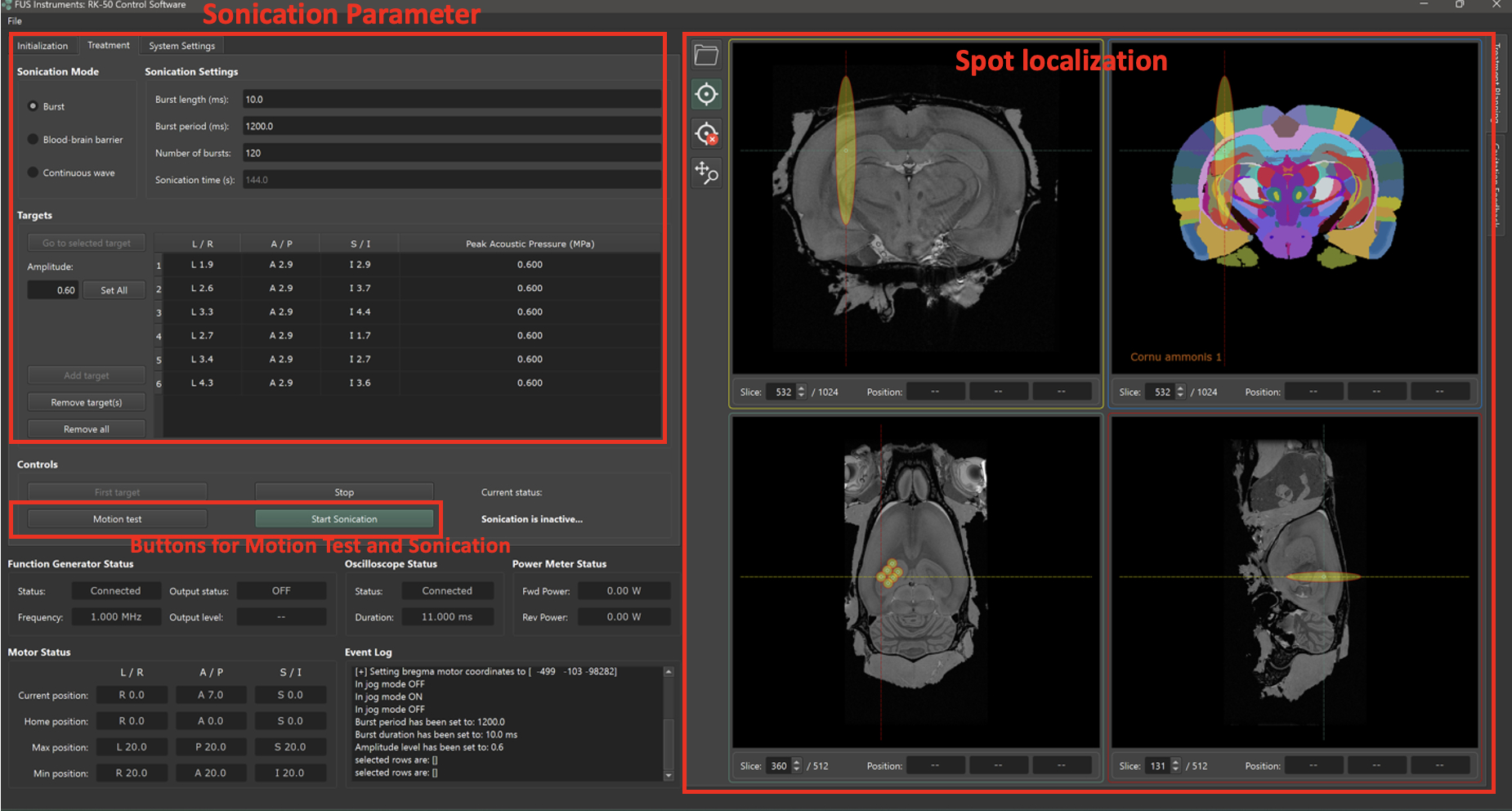

Abbildung 2: Benutzeroberfläche der Software für präklinische FUS-Systeme. Die Benutzeroberfläche der Software für präklinische FUS-Systeme ermöglicht die Anpassung der Sonikationsparameter und Zielpositionen. Vor Beginn der Sonikation sollte ein „Bewegungstest“ durchgeführt werden, um sicherzustellen, dass der Wandler zwischen den Positionen innerhalb einer Burst-Periode wechseln kann. Diese Funktion misst die Bewegungszeit des Wandlers zwischen den Positionen ohne gleichzeitige Sonikation. Bitte klicken Sie hier, um eine vergrößerte Version dieser Abbildung anzusehen.

Abbildung 3: T1-gewichtete Aufnahmen nach GAD und Gehirnregionen nach Öffnung der Blut-Hirn-Schranke. (A) T1-gewichtete Aufnahme nach GAD und (B) Fotografie des Rattenhirns nach Öffnung der Blut-Hirn-Schranke. Die Markierungen R1 und R2 in (A) entsprechen den in (C) gezeigten Regionen. Bitte klicken Sie hier, um eine größere Version dieser Abbildung anzusehen.

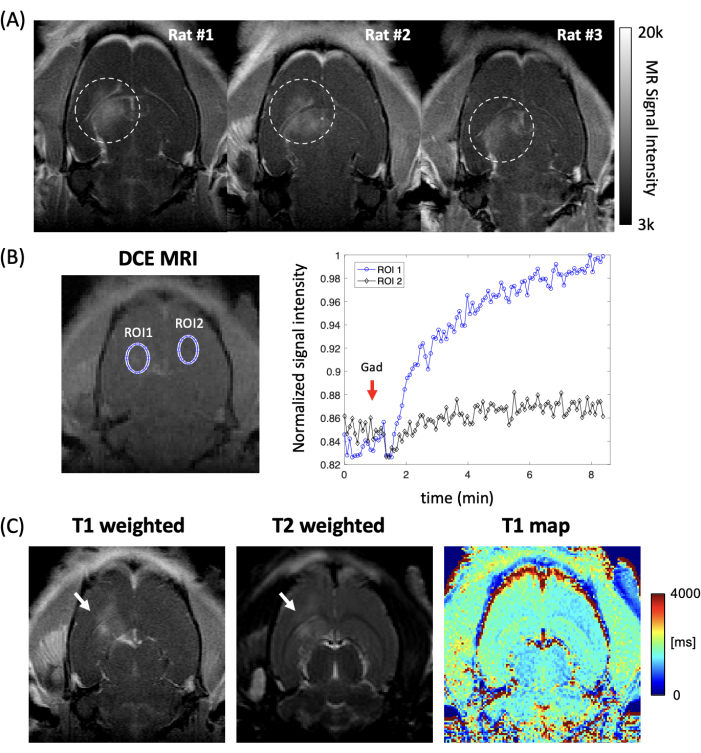

Abbildung 4: MRT-Bildgebung nach Sonikation und GAD-Injektion. (A) T1-gewichtete MRT-Bilder von drei Ratten nach Sonikation und GAD-Injektion. (B) Dynamische kontrastverstärkte (DCE-)MRT der Ratte Nr. 3, die zeitabhängige Änderungen der Signalintensität veranschaulicht. Der auf GAD basierende MRT-Kontrastmittel wurde zum Zeitpunkt, der durch den roten Pfeil angezeigt wird, injiziert. (C) T1-gewichtete, T2-gewichtete MRT-Bilder und T1-Maps der Ratte Nr. 3, aufgenommen vor der Injektion des GAD-Kontrastmittels. Bitte klicken Sie hier, um eine größere Version dieser Abbildung anzusehen.
| 2D DWI | Kor 2D | Kor 2D T1-Karte | Kor 2D | Kor 2D | Kor 2D DCE (Bolus 1) | Kor 2D | Kor 2D |
| | R2*-Karte | | FLASH vorher | RARE vorher | | FLASH nachher | RARE nachher |
| Sequenz | EPI | GRE | TSE | GRE | TSE | GRE | GRE | TSE |
| TR | 2100 ms | 500 ms | 2400, 1600, 1100, 800, 450, 300 ms | 30 ms | 2000 ms | 39.3 ms | 30 ms | 1500 ms |
| TE | 22.1 ms | 12 Echos; | 10,29 ms | 5,1 ms | 65 ms | 2,9 ms | 5,1 ms | 65 ms |
| | 3 – 47 ms | | | | | | |
| Dicke | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm |
| Bildfeld | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 |
| Matrix | 192 | 192 | 192 | 256 | 192 | 128 | 256 | 192 |
| FA (Grad) | 90 | 60 | 90/180 | 20 | 90/180 | 12 | 20 | 45/180 |
| Anzahl der Schichten | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Aufnahmezeit | 4 min 12 s | 3 min 12 s | 10 min 38 s | 2 min 9 s | 1 min 52 s | 8 min 23 s | 3 min 52 s | 1 min 24 s |
| Optionen | Segment 12, 3 Richtungen, b = 0, 54, 180, 522 s/mm2 | Anzahl der Mittelungen = 2, Echoabstand = 4 ms | Echoabstand 10,3 ms, RARA-Faktor 2 | | RARE-Faktor 10, Mittelungen 4 | 200 µL Mittel (Gadavist, 1 mmol/kg) | | RARE-Faktor 10, Mittelungen 4 |
| | | | | | für 200 g Ratte, 1 min vorher, 7 min nachher, Injektion mit 200 µL/min, 200 µL Saline-Spülung | | |
Tabelle 1: Präklinisches MRT-Protokoll am 3T-MRT-Scanner.
