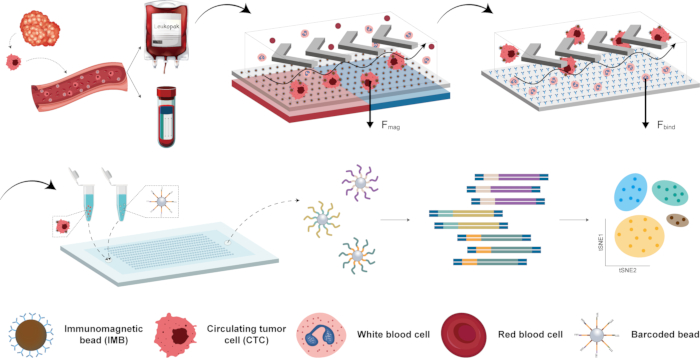

Der Aufbau und die Freigabe der CTC-Erfassungsschnittstelle kann mikroskopisch ausgewertet werden. Eine gleichmäßige Verteilung der magnetischen Kügelchen (MBs) an der Unterseite des HB-Chips unter einem Magnetfeld deutet auf eine erfolgreiche Assemblierung hin, während minimale oder keine verbleibenden MBs die erfolgreiche Freisetzung bestätigen (Abbildung 2C). Dieser Schritt ist entscheidend für die Bestimmung der Ausbeute und Reinheit von aufgefangenen CTCs. Um die Erfassungseffizienz des CTC-Isolationschips zu validieren, haben wir ein Spike-in-Experiment durchgeführt. Eine kleine Anzahl von Tumorzellen mit hoher EpCAM-Expression (PC3 oder LNCaP) wurde in PBS gespikt, das eine große Population von Jurkat-Zellen enthielt, die eine niedrige EpCAM-Expression aufweisen und das Vorhandensein von reichlich vorhandenen Blutzellen im Umlauf simulieren. Der CTC-Isolationschip erfasste effizient Tumorzellen sowohl aus 1-ml- als auch aus 10-ml-Proben und demonstrierte damit seinen hohen Durchsatz und seine effiziente CTC-Sortierfähigkeit (Abbildung 2D). Um die Spezifität der IMB-basierten Erfassung zu bewerten, verwendeten wir einen Kontrollchip, der mit SA-MBs modifiziert wurde, denen eine EpCAM-Antikörperkonjugation fehlte. Das Fehlen eines signifikanten Tumorzelleinfangs bestätigte die Spezifität der IMB-vermittelten CTC-Isolierung (Abbildung 2D).
Neben der Abscheideeffizienz ist die Reinheit ein weiterer kritischer Parameter bei der Bewertung von CTC-Isolationsplattformen. Wir verglichen die Reinheit von Tumorzellen, die entweder mit dem Capture-Chip oder dem Reinigungschip allein isoliert wurden, sowie die Reinheit, die durch sequentielle positive und negative Selektion erreicht wurde (Abbildung 2E). Beide Chips verbesserten die Reinheit der Tumorzellen im Vergleich zur Kontrollgruppe signifikant und zeigten ihre Wirksamkeit bei der Isolierung von CTCs. Noch wichtiger ist, dass die kombinierte Verwendung von positiver und negativer Selektion die Reinheit und Ausbeute der Tumorzellen im Vergleich zur Verwendung einer einzigen Methode weiter verbesserte.
Um die Leistung der CTC-Erfassungs- und Sortierchips im klinischen Umfeld weiter zu bewerten, haben wir periphere Blutproben (PB) von sechs gesunden Spendern entnommen und Spiking-Experimente durchgeführt. Angesichts der extrem geringen Häufigkeit von CTCs in klinischen Proben wurden etwa 500-1000 LNCaP-Zellen in jede 10 ml PB-Probe gespickt. Die Leukozytenzahlen in allen gesammelten PB-Proben lagen im Normbereich (4-10 × 106 Zellen/ml). Die Ergebnisse zeigten, dass das CTC-Sortiersystem auch bei der Verarbeitung klinischer Proben eine hohe Einfangeffizienz und Reinheit der Tumorzellen beibehielt (Abbildung 2F-G und ergänzende Abbildung 2).

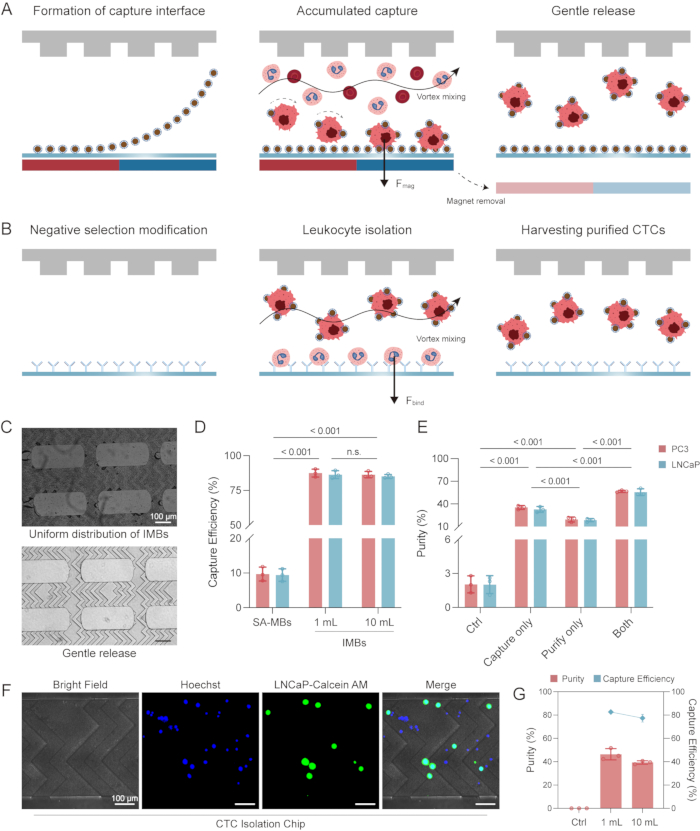

Abbildung 2: Fischgrät-strukturierte CTC-Erfassungs- und Aufreinigungsplattform. (A) Arbeitsablauf des CTC-Isolationschips. Zunächst bilden ein stabiles Magnetfeld und EpCAM-Antikörper-konjugierte IMBs die Capture-Grenzfläche. Als nächstes erhöht die Wirbelmischung innerhalb des HB-Chips die Effizienz des Stofftransports zwischen CTCs und IMBs und erleichtert so die akkumulierte Abscheidung. Schließlich wird eine schonende Freisetzung von CTCs durch Entfernen des Magnetfeldes erreicht. (B) Arbeitsablauf des CTC-Aufreinigungschips. Der HB-Chip wird mit Antikörpern mit negativer Selektion modifiziert, und das Wirbelmischen erleichtert die Interaktion zwischen Leukozyten und Antikörpern weiter, was letztendlich zu hochgereinigten CTCs führt. Maßstabsleiste, 100 μm. (C) Die mikroskopische Bildgebung zeigt die erfolgreiche Assemblierung und Freisetzung des Capture-Chips. (D) Balkendiagramme vergleichen die CTC-Erfassungseffizienz der Isolationsplattform über verschiedene Probenvolumina hinweg, wobei nicht-funktionalisierte SA-MBs als Kontrolle verwendet werden. Fehlerbalken, Mittelwert ± SD, n = 3. (E) Balkendiagramme vergleichen die Reinheit von CTCs, die mit nur einem einzigen HB-Chip erhalten wurden, mit solchen, die einer sequenziellen Erfassung und Reinigung unterzogen wurden. Die Kontrollgruppe steht für die Reinheit von unbehandeltem CTC. Fehlerbalken, Mittelwert ± SD, n=3. (F) Zellidentifikation im CTC-Isolationschip. LNCaP-Zellen wurden mit Hoechst und Calcein AM gefärbt, während Blutzellen nur mit Hoechst gefärbt wurden. Maßstabsleiste, 100 μm. (G) Reinheit und Erfassungseffizienz von Tumorzellen in Spike-Experimenten mit 1 ml oder 10 ml peripherem Blut. Fehlerbalken, Mittelwert ± SD, n = 3. Bitte klicken Sie hier, um eine größere Version dieser Abbildung anzuzeigen.
Die isolierten Tumorzellen wurden anschließend einer Hochdurchsatz-Einzelzellsequenzierung unterzogen. Unser Protokoll beinhaltet ein Einzelzell-Barcoding-System, das aus 60.000 verschachtelten Mikrovertiefungen besteht (Abbildung 3A-B). Die unteren, quadratischen Mikrovertiefs dienen zum Einfangen einzelner Zellen, während die oberen Mikrovertiefungen für die Beladung mit Beads ausgelegt sind. Jede untere Mikrovertiefung misst 25 μm in Länge, Breite und Höhe und ist für die meisten Zelltypen geeignet. Die oberen sechseckigen Vertiefungen haben einen eingeschriebenen Kreisdurchmesser und eine Höhe von 50 μm, um Kügelchen aufzunehmen, die typischerweise von 30 bis 50 μm reichen. Das System verbessert die Effizienz der Zelleinfangung auf der Grundlage der kumulativen Erfassung und vermeidet gleichzeitig Zelldubletten durch die Mikrovertiefungen mit Größenausschluss. Um das Zellladeprotokoll zu optimieren, untersuchten wir die Effizienz des Zelleinfangs und das Belegungsverhältnis der Mikrotiter unter verschiedenen Zelleingangsbedingungen (Abbildung 3C). Die Ergebnisse zeigten, dass eine Erhöhung des Zelleinsatzes die Einfangeffizienz nicht verringerte; vielmehr konnte der Auslastungsgrad deutlich gesteigert werden. Für den 60.000-Well-Capture-Chip erreichte die Mikrowell-Belegungsrate ein Plateau, als der Zelleneingang 80.000 erreichte, und zeigte keinen weiteren Anstieg mit zusätzlichem Input. Um das Auftreten von Dubletten durch übermäßige Zellbeladung zu minimieren, haben wir 80.000 Zellen als optimalen Eingang ausgewählt. Wie in Abbildung 3D gezeigt, erreichte der einzellige Barcode-Chip eine Belegung der Beads von 85,6 % mit Zellen und 95,7 %, was zu einer Paarungsrate von 81,9 % führte. Darüber hinaus wurden mehrere Absetzungen gemäß dem Protokoll durchgeführt, was die Abscheideeffizienz und die Paarungsrate durch den kumulativen Abscheidungseffekt signifikant verbesserte (Abbildung 3D). Bemerkenswert ist, dass der beobachtete Unterschied in den Belegungsverhältnissen zwischen Zellen und Kügelchen auf die größere Dichte und Masse der Kügelchen im Vergleich zu Zellen zurückgeführt wird, wodurch sie sich unter der Schwerkraft effizienter in den Mikrovertiefungen absetzen können. Daher wird unter optimierten Lastbedingungen eine Pairing-Auslastung von ca. 80 % im Allgemeinen als ideal angesehen.

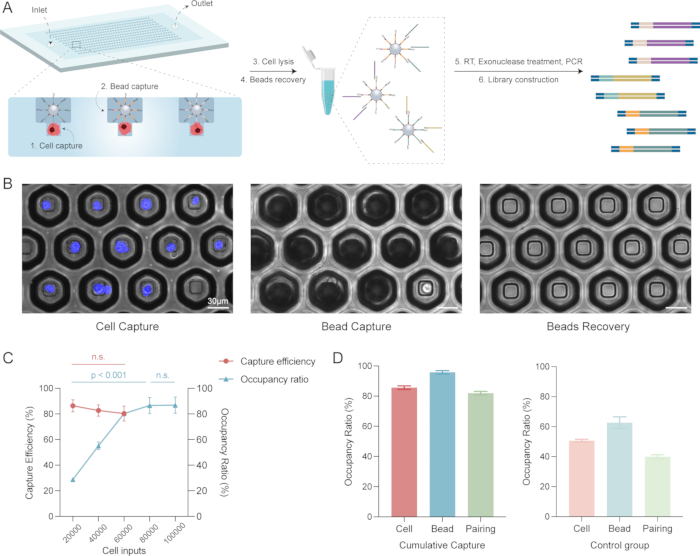

Abbildung 3: Mikrotiter-basierte Hochdurchsatz-Einzelzell-Barcoding- und Sequenzierungstechnologie. (A) Ablauf des Einzel-CTC-Sequenzierungsprotokolls. (B) Die Mikrokopie demonstriert mikrofluidische Einzelzell-/Barcode-Strukturen für die Bead-Capture-Well. Die Prozesse des Zelleinfangs, des Kügelcheneinfangs und der Rückgewinnung von Kügelchen werden von links nach rechts dargestellt. Maßstabsbalken 30 μm. (C) Liniendiagramme veranschaulichen die Effizienz der Zellerfassung und das Belegungsverhältnis der Mikrotiterfelder des Einzelzell-Barcode-Chips (60000 Dual-Wells) unter verschiedenen Zelleingangsbedingungen. (D) Belegungsraten von Zellen und Barcode-Beads unter optimierten Zelleingabebedingungen, zusammen mit dem entsprechenden Zell-Beads-Paarungsverhältnis. Das linke und rechte Feld zeigen den Erfassungsansatz, bei dem mehrere Absetzversuche bzw. nur ein Absetzversuch verwendet werden. Fehlerbalken, Mittelwert ± SD, n = 3. Bitte klicken Sie hier, um eine größere Version dieser Abbildung anzuzeigen.
Um das integrierte Protokoll für die CTC-Sortierung und scRNA-Seq zu validieren, mischten wir schließlich PC3-, LNCaP- und Jurkat-Zellen in einem geschätzten Verhältnis von 1:3:4000 und luden sie auf die mikrofluidischen Chips für die Tumorzellerfassung, -reinigung und -sequenzierung. Durch die effiziente Plattform zur Isolierung von Tumorzellen erhielten wir hochreine EpCAM-positive Tumorzellen (Abbildung 4B). Gleichzeitig demonstrierte der mikrofluidikbasierte scRNA-seq-Chip eine präzise Fähigkeit zur Profilierung von Zelltypen, wobei die Ergebnisse durch t-Distributed Stochastic Neighbor Embedding (t-SNE)-Analyse visualisiert wurden (Abbildung 4A). Es gelang uns, drei verschiedene Zellpopulationen zu identifizieren, von denen jede durch einzigartige Marker unterschieden werden konnte (Abbildung 4C). Darüber hinaus stimmten die Anteile der Zellen in der Endausgabe eng mit denen des gereinigten Inputs überein, was bestätigt, dass der Einzelzell-Barcoding-Prozess unverzerrt und frei von Verunreinigungen war (Abbildung 4B). Ein Cluster wurde basierend auf der spezifischen Expression von TRBC1, IGLL1, CD1E und CD3D als Jurkat-Zellen identifiziert (Abbildung 4D). Die Analyse der Signalanreicherung bestätigte die Robustheit dieser Klassifizierung (Abbildung 4E). Darüber hinaus wurden die beiden Prostatakrebszelllinien nach differentiell exprimierten Genen (DEGs) eindeutig in einzelne Cluster getrennt (Abbildung 4F-G). Der PC3-Cluster zeichnete sich durch eine hohe Expression von Mikroseminoprotein (MSMP) aus, das auch als PC3-sezerniertes Mikroprotein bekannt ist. Auf der anderen Seite exprimierte der LNCaP-Cluster eindeutig Marker, die mit Zelladhäsion, Proliferation und Pluripotenz in Verbindung stehen, wie NEDD4, CTNNA1 (α-Catenin 1) und RBBP7.

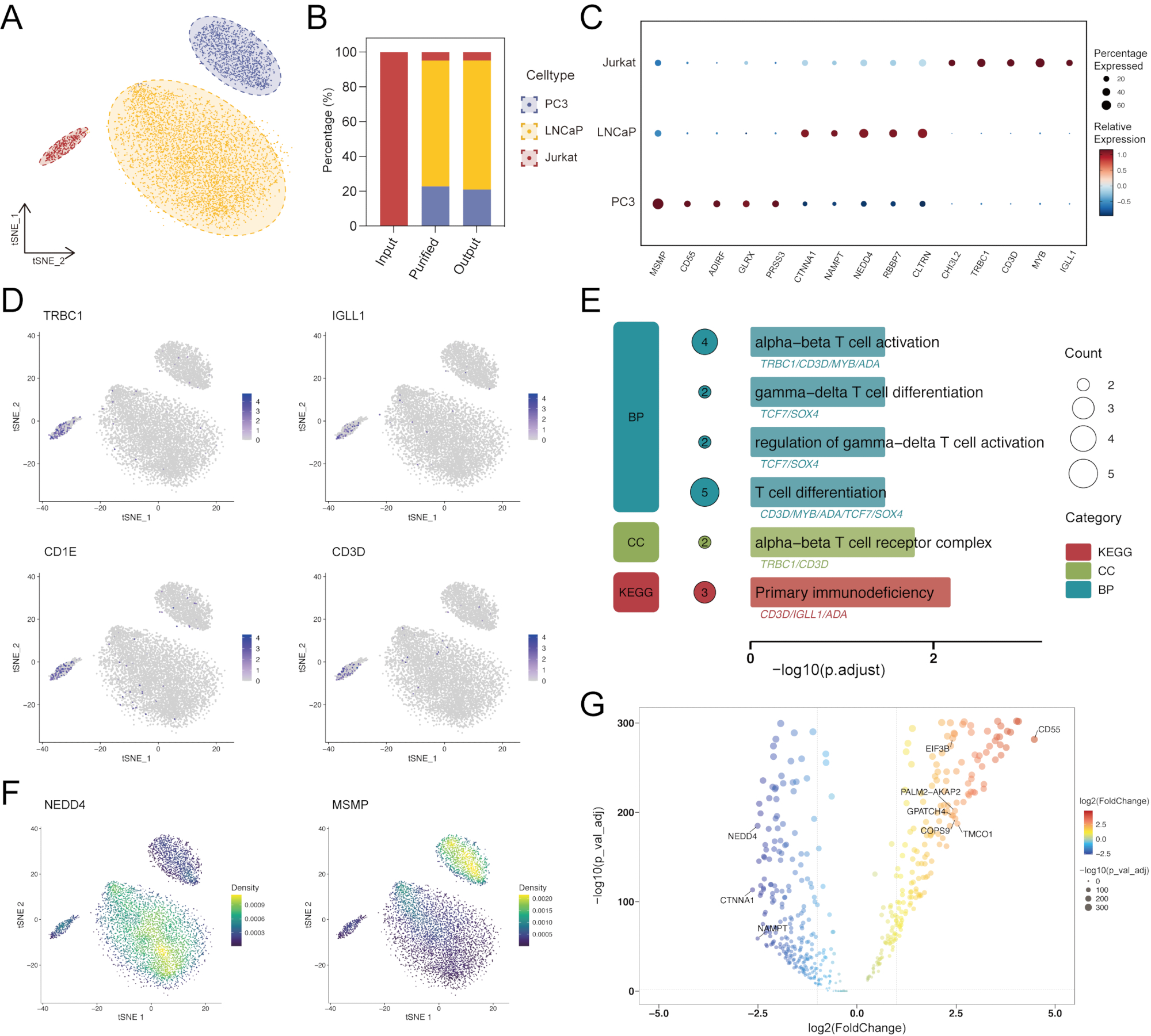

Abbildung 4: Validierung der CTC-Sortierung und Einzelzellsequenzierung mit Hilfe eines Spike-in-Experiments. (A) t-SNE-Diagramm, das die Zelltyp-Profilierung der gefangenen und gereinigten Zellen zeigt. (B) Balkendiagramm, das die Anteile der drei Zelltypen in drei Stadien darstellt: Ersteingabe, Nachreinigung und endgültige Sequenzierungsausgabe. (C) Punktdiagramm, das die Expression einzigartiger Markergene über verschiedene Zellcluster hinweg veranschaulicht. (D) Expressionsniveaus von TRBC1, IGLL1, CD1E und CD3D in allen Zellen. (E) Analyse der Anreicherung des GO- und KEGG-Signalwegs von differentiell exprimierten Genen (DEGs) im Jurkat-Cluster. (F) Expressionsmuster von NEDD4 und MSMP in allen Zellen. (G) Vulkandiagramm mit DEGs zwischen den Clustern PC3 und LNCaP. Rote Punkte stehen für Gene, die in PC3 hochreguliert sind; Blaue Punkte stehen für diejenigen, die in LNCaP hochreguliert sind. Bitte klicken Sie hier, um eine größere Version dieser Abbildung anzuzeigen.
| Mastermix | Reagenz | Abschließende Verdünnung | Typ des Puffers |
| 0,5 % F-68 | F-68 | 0.50% | DEPC Behandeltes Wasser |
| PBS | 1× |
| TE-TW | Tris-HCl (pH=8,0) | ca. 10 mM | DEPC Behandeltes Wasser |
| EDTA | 1 mM |
| Tween-20 | 0.01% |
| 20× TE (pH=7,5) | Tris-HCl (pH=7,5) | ca. 200 mM | DEPC Behandeltes Wasser |
| EDTA | ca. 20 mM |
| TE-SDS | Tris-HCl (pH=8,0) | ca. 10 mM | DEPC Behandeltes Wasser |
| EDTA | 1 mM |
| SDS | 0.50% |
Tabelle 1: Zusammensetzung der Reagenzienmischung für die Vorbereitung der Einzel-CTC-Sequenzierung. Dargestellt sind Teile der für scRNA-seq benötigten Reagenzien, die vor dem Chipbetrieb vorbereitet werden können, um einen schnellen und reibungslosen Prozess zu gewährleisten.
Ergänzende Abbildung 1: Aufbau für den HB-Chip. (A) Schematische Darstellung der zweischichtigen mikrofluidischen Struktur. Decke: Deckschicht mit Fischgrätstruktur. Ein vergrößerter Einschub zeigt die detaillierte Geometrie des Fischgräts, das in einem Winkel von 45° zur Kanalwand ausgerichtet ist, mit einer Rillenbreite von 100 μm und einem Abstand von 200 μm. Unten: Untere Schicht bestehend aus einem Stützpfeiler-Array (28 Spalten × 7 Reihen), nummeriert von #1 bis #28 entlang der Fließrichtung. (B) Seitenansicht des Fischgrätensplitters. Die Fischgrätrillen haben eine Breite von 100 μm. Die Höhen sowohl der Fischgrätstrukturen als auch der Stützpfeiler betragen 50 μm. (C) Draufsicht auf den Fischgrätensplitter. Jede Stützsäule misst 500 μm in der Breite und 1150 μm in der Länge, mit einem Abstand von 550 μm zwischen den benachbarten Pfeilern. (D) Foto des hergestellten HB-Chips. Bitte klicken Sie hier, um diese Datei herunterzuladen.
Ergänzende Abbildung 2: Repräsentatives Bild, das fluoreszenzgefärbte Tumorzellen und Blutzellen zeigt, die in der Abfallflüssigkeit vorhanden sind, die aus dem Auslass des CTC-Isolationschips gesammelt wurde. LNCaP-Zellen wurden mit Hoechst und Calcein AM gefärbt, während Blutzellen nur mit Hoechst gefärbt wurden. Maßstabsleiste 100 μm. Bitte klicken Sie hier, um diese Datei herunterzuladen.
Ergänzende Tabelle: Oligonukleotidsequenzen, die in der reversen Transkription und Bibliotheksvorbereitung verwendet werden Bitte klicken Sie hier, um diese Datei herunterzuladen.
