D. melanogaster Tiere, die rotlichtempfindliche Opsine eNpHR2.0 oder ReaChR in der Herzröhre exprimieren, wurden durch Nachkommen aus der Kreuzung zwischen jeder transgenen UAS-opsin-Linie und dem Hand-GAL4-Treiber erzeugt. Die Gewebespezifität des GAL4-Treibers wurde durch Bildgebung der GFP-Expression verifiziert (Abbildung 4). Drosophila 3rd instar Larve und frühe Puppenentwicklungsstadien wurden verwendet, um die Auswirkungen von eNpHR2.0 und ReaChR-Aktivierung durch rotes Licht zu demonstrieren. Entworfene ~617 nm Rotlichtimpulse, geliefert per LED, beleuchteten die Larve/Puppe und aktivierten den eNpHR2.0 und ReaChR im Herzen. Obwohl die berichtete maximale Ansprechwellenlänge von NpHR ~580 nm und von ReaChR ~600 nm beträgt, kann 617 nm Lichtbeleuchtung tiefer eindringen mit erhöhter Lichtenergieabgabe in Richtung des Opsin-exprimierenden Herzgewebes22.
Auf dem Objektträger mit der Rückenseite nach unten im inversen Mikroskopaufbau montiert, wurde die Larve/Puppe von einem LED-Lichtstrahl beleuchtet, der auf das A7-Körpersegment gerichtet war. Beispiele für die Körperquerschnittsbilder sind in Abbildung 5A und Abbildung 6A dargestellt. Das Herz erscheint als kontrahierende und sich erweiternde Kreisform in den Videoaufnahmen, die aus 4.000 Bildern bestehen (Ergänzende Videos 1-6). Um verschiedene Herzerkrankungen nachzuahmen, wurden vier Arten von Lichtimpulsen entwickelt. Ein einzelner Puls, der 10 s nach 5 s Wartezeit dauerte, erzeugte einen wiederherstellbaren Herzstillstand, der durch eNpHR2.0 induziert wurde, wie in Abbildung 5B dargestellt. Für die Herzfrequenz bei Frequenzen, die langsamer als die Ruheherzfrequenz (RHR) sind, vermittelt durch eNpHR2.0, wurden zwei Lichtpulssequenzen mit Schrittfrequenzen gleich RHR/2 und RHR/4 verwendet, die 8 s dauern und eine Wartezeit von 6 s dazwischen haben (Abbildung 5C). Das Tastverhältnis jeder Lichtimpulsfolge betrug 90%. Dieses Lichtstimulationsregime verursachte eine Herzerkrankung, die an Bradykardie erinnerte. Das Stimulationsmuster zur Erhöhung der Herzfrequenz aufgrund der ReaChR-Aktivierung bestand aus drei Sequenzen von Lichtimpulsen bei Frequenzen von RHR + 0,5 Hz, RHR + 1 Hz bzw. RHR + 1,5 Hz mit einer Pulsbreite von 20 ms (Abbildung 5D). Dieses Pulsregime zielte darauf ab, eine tachykarde Herzerkrankung zu verursachen. Die Lichtleistungsdichte betrug bei allen Experimenten 7,49 mW/mm2. Für Kontrollexperimente wurde keine Lichtbeleuchtung eingestellt.
Jede experimentelle Variante wurde fünfmal aufgenommen. M-Mode-Videos des Fliegenherzens wurden mit FlyNet 2.027 zu 2D-Masken verarbeitet. Diese Software segmentiert automatisch die Herzregion, um die Herzfunktionsdatensätze zu erstellen. Das Programm bietet eine Maske des Herzens in jedem Frame, die bei Bedarf manuell weiter korrigiert werden kann, um eine genaue Quantifizierung der funktionellen Parameter des schlagenden Herzens zu generieren, wie Herzfrequenz (HR), enddiastolische Dimension (EDD) und endsystolische Dimension (ESD), fraktionierte Verkürzung (FR), enddiastolischer Bereich (EDA), endsystolischer Bereich (ESA) usw. Die Herzfrequenz wird gemessen, indem der Herzbereich im Laufe der Zeit analysiert wird. Das Kontrollvideo ohne Lichtimpulse wird verwendet, um eine Basisherzfrequenz (z. B. RHR) für jedes Tier zu ermitteln.
Abbildung 5B und Abbildung 6B zeigen 10 s langen Herzstillstand, verursacht durch Hand>eNpHR2.0-Aktivierung mit rotem Licht (617 nm) in Larve bzw. Puppe. Als das rote Licht eingeschaltet wurde, hörte das Herz der Drosophila auf zu schlagen und blieb in diesem Zustand bis zum Ende der Lichtbeleuchtung. Die Herzfunktion wurde wiederhergestellt, nachdem das rote Licht ausgeschaltet wurde. Tiere, bei denen kein Opsin exprimiert wurde ("no opsin"-Kontrolle), reagierten nicht auf die Rotlichtbeleuchtung (ergänzende Abbildung 2A und ergänzende Abbildung 3A). Die Kontrollexperimente mit Hand>eNpHR2.0-Tieren, bei denen die 10 s Rotlichtbeleuchtung nicht eingeschaltet war ("no light"-Steuerung), zeigten einen normalen Herzschlag (Ergänzende Abbildung 4A und Ergänzende Abbildung 4C).
Bei Hand>eNpHR2.0-Tieren wurden Rotlichtimpulse mit Frequenzen unterhalb des RHR angewendet. Die Herzkontraktionsfrequenz wurde nach den Lichtsignalen reduziert; Diese langsamere Herzfrequenz ahmt eine Art von Herzrhythmusstörung nach, Bradykardie (Abbildung 5C bzw. Abbildung 6C für Larve bzw. Puppe). Das langsamere Herztempo wurde in Kontrollexperimenten "kein Opsin" (ergänzende Abbildung 2B und ergänzende Abbildung 3B) und "kein Licht" (ergänzende Abbildung 4A und ergänzende Abbildung 4C) nicht beobachtet.
Eine Erhöhung der Herzfrequenz kann erreicht werden, indem Hand>ReaChR-Opsin mit Rotlichtpulsfolgen bei einer Frequenz aktiviert wird, die höher ist als die RHR des jeweiligen Tieres. Eine Serie von drei Lichtpulsfolgen mit unterschiedlichen Stimulationsfrequenzen (z.B. RHR + 0,5 Hz, RHR + 1 Hz, RHR + 1,5 Hz) wurde auf Hand>ReaChR-Larven und Puppenherzen aufgetragen. Die erhaltenen Daten zeigen deutlich eine erhöhte Herzfrequenz nach den Lichtimpulsen (Abbildung 5D bzw. Abbildung 6D für Larve bzw. Puppe). Die in diesen Experimenten nachgewiesene Herzerkrankung ahmt Tachykardie nach. Negativkontrollexperimente sind in der ergänzenden Abbildung 2C, der ergänzenden Abbildung 3C und der ergänzenden Abbildung 4B,D dargestellt.
Insgesamt zeigen die Ergebnisse die Machbarkeit einer nicht-invasiven und spezifischen optogenetischen Steuerung des Herzrhythmus in verschiedenen Entwicklungsstadien in transgenen Tiermodellen von D. melanogaster.

Abbildung 1: OCT-Bildgebungssystem integriert mit 617 nm LED-Modul zur optogenetischen Kontrolle der Drosophila-Herzfunktion. Bitte klicken Sie hier, um eine größere Version dieser Abbildung anzuzeigen.

Abbildung 2: Erzeugung von D. melanogaster Tieren, die Opsin im Herzen exprimieren. (A) Genetisches Kreuzdiagramm. Weibchen Hand-GAL4/TM6 SbTb wurden mit Männchen gekreuzt, die eNpHR2.0 trugen. Die resultierenden Hand-GAL4/eNpHR2.0-Nachkommen (markiert durch den roten Stern) wurden für die OCT-Bildgebung gesammelt, und Hand-GAL4/TM6 Sb Tb wurden aufgrund ihres phänotypischen Aussehens verworfen. (B) Genetisches Kreuzdiagramm. Weibchen Hand-GAL4/TM6 SbTb wurden mit Männchen gekreuzt, die ReaChR trugen. Die resultierenden Hand-GAL4/ReaChR-Nachkommen (markiert durch den roten Stern) wurden für die OCT-Bildgebung gesammelt, und Hand-GAL4/TM6 Sb Tb wurden aufgrund ihres phänotypischen Aussehens verworfen. (C) Phänotypische Unterschiede zwischen Hand-GAL4/opsin (roter Stern) und Hand-GAL4/TM6 Tb-Nachkommen. Tiere, die die Tb-Genmutation auf dem TM6-Chromosom tragen, haben eine "tubby" Körperform im Vergleich zu normalen, nicht-Tb-Larven oder -Puppen. Das linke Bild zeigt Larven; Das rechte Feld zeigt frühe Puppen. Die Bilder enthalten auch ein Lineal mit 1 mm Markierungen. Bitte klicken Sie hier, um eine größere Version dieser Abbildung zu sehen.

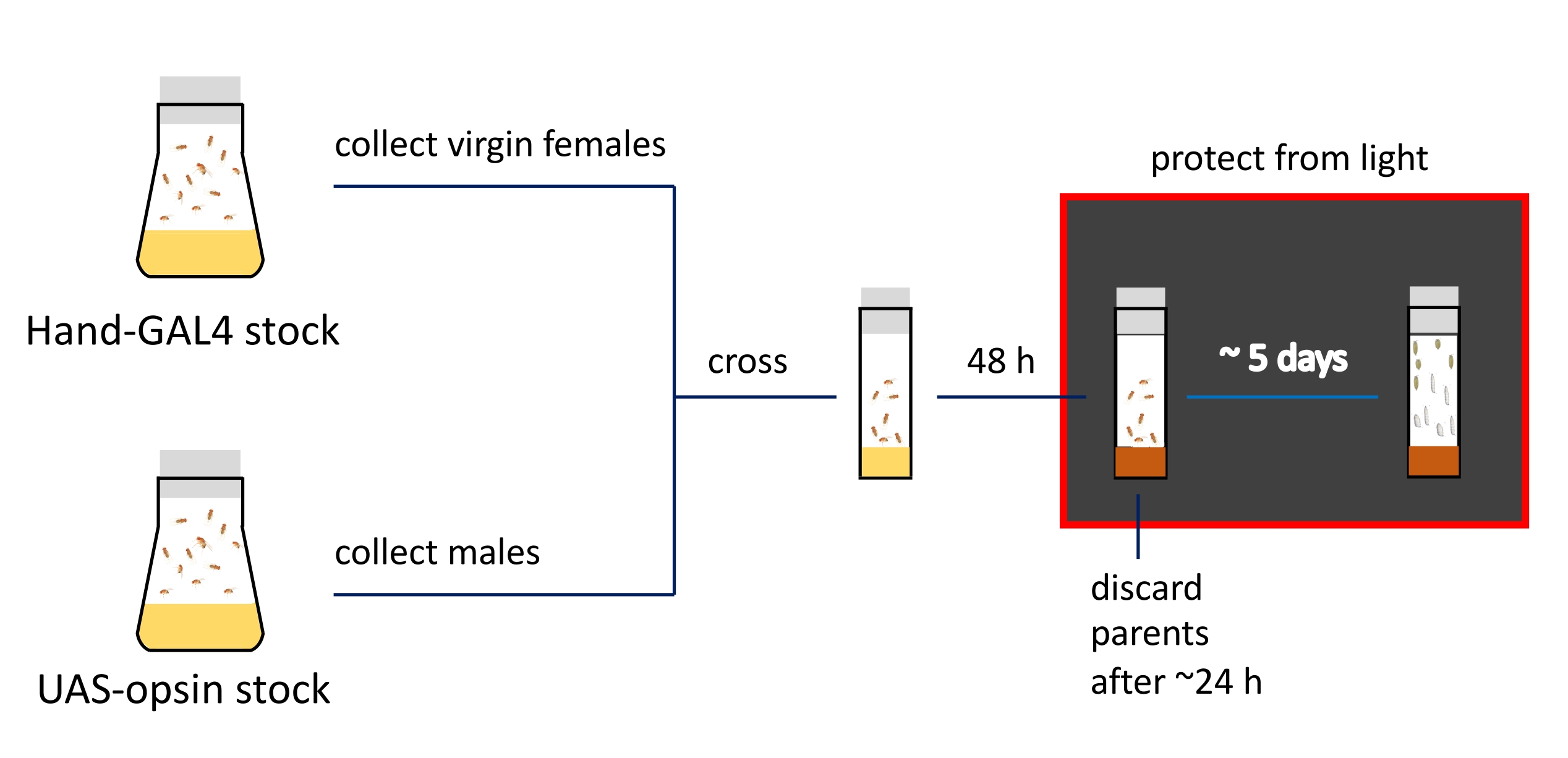

Abbildung 3: Schematische Darstellung und Zeitleiste der bildgebenden Präparationsverfahren. Elternbestände werden in Fliegenflaschen gehalten; Jungfrau Weibchen und Männchen werden in schmalen Fläschchen gekreuzt, die mit normaler Nahrung gefüllt sind (gekennzeichnet durch gelbe Farbe). Aktiv eierlegende Fliegen werden auf ATR-haltige Medien (braun dargestellt) Durchstechflaschen übertragen. Fläschchen mit sich entwickelnden Nachkommen müssen von diesem Schritt im Dunkeln gehalten werden. 3. Instar-Larven und frühe Puppen werden von den Fläschchenwänden für die Bildgebung gesammelt. Bitte klicken Sie hier, um eine größere Version dieser Abbildung zu sehen.

Abbildung 4: D. melanogaster frühe Puppe, die UAS-GFP (BDSC 6658) exprimiert, angetrieben von Hand-GAL4 (BDSC 48396). Das Fluoreszenzmuster bestätigt die Herzspezifität des Hand-GAL4-Treibers . Bitte klicken Sie hier, um eine größere Version dieser Abbildung zu sehen.

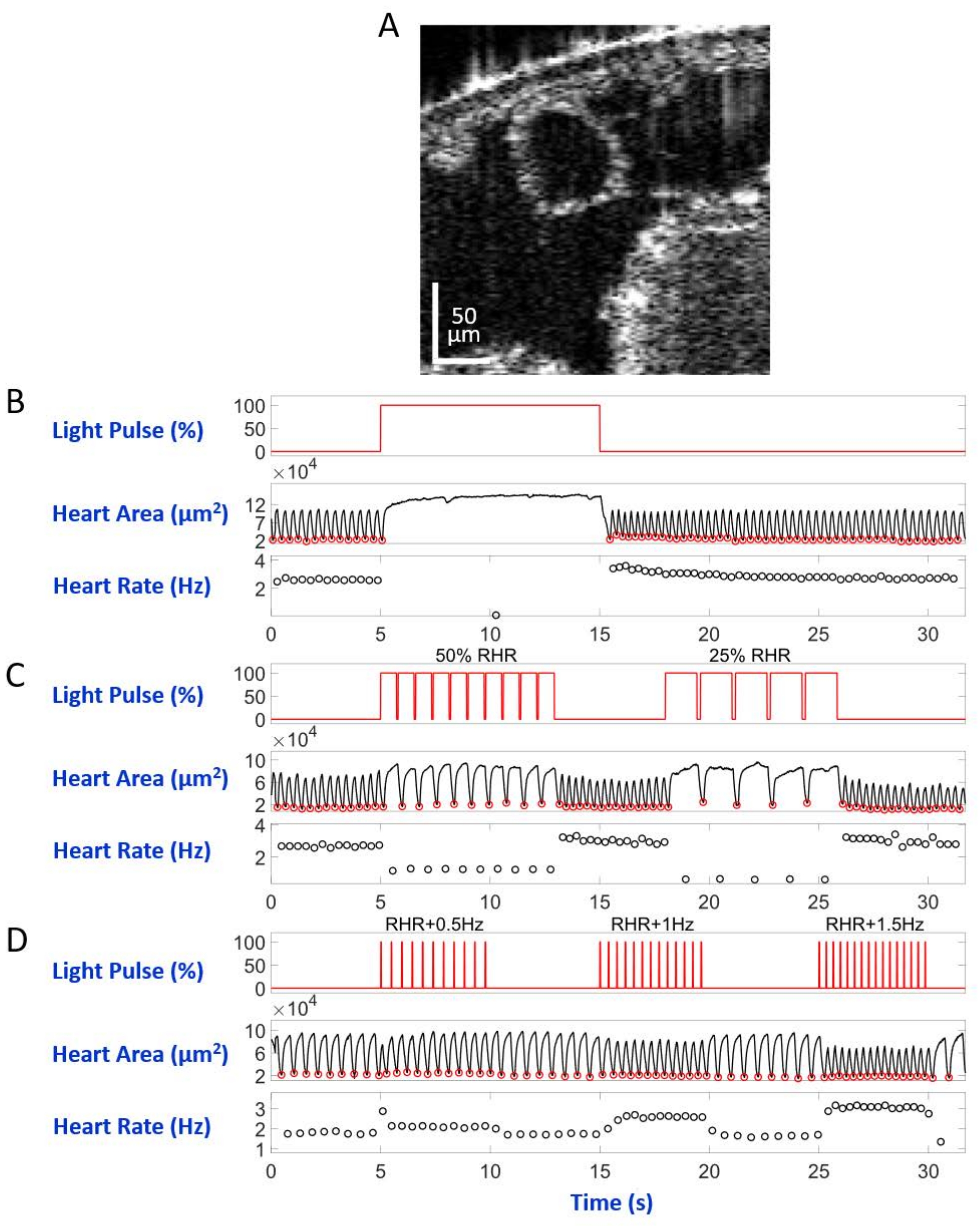

Abbildung 5: Simulation von Herzstillstand, Bradykardie und Tachykardie bei D. melanogaster Larve. (A) OCT-Aufnahme eines Larvenkörperquerschnitts. Das Herz erscheint als Kreis unter der Körperoberfläche. (B) Grafische Darstellung des wiederherstellbaren Herzstillstands. Das obere Feld zeigt das Timing (X-Achse) der Rotlichtbeleuchtung (Y-Achse, Prozentsatz der Lichtquellenleistung). Das mittlere Feld zeigt die Veränderung des Herzbereichs (Y-Achse, Quadratmikrometer) im Laufe der Zeit (X-Achse). Das untere Feld zeigt die Herzfrequenzänderung (Y-Achse, Hertz) im Zeitverlauf (X-Achse). (C) Grafische Darstellung der eNpHR2.0-vermittelten restaurierbaren Bradykardie. Das obere Feld zeigt Impulse der Rotlichtbeleuchtung, die zwei Bradykardieperioden auslösen: 50% der RHR und 25% der RHR. Herzbereichs- und Herzfrequenzänderungen sind auf dem mittleren bzw. unteren Feld dargestellt. (D) Grafische Darstellung des Herzschrittes durch aktiviertes ReaChR. Das obere Bild zeigt eine Reihe von 20 ms Rotlichtimpulsen, die bei den Frequenzen RHR + 0,5 Hz, RHR + 1 Hz und RHR + 1,5 Hz auftreten. Die Herzkontraktionen folgen den Lichtpulsfrequenzen, wie auf den mittleren und unteren Feldern gezeigt. Bitte klicken Sie hier, um eine größere Version dieser Abbildung zu sehen.

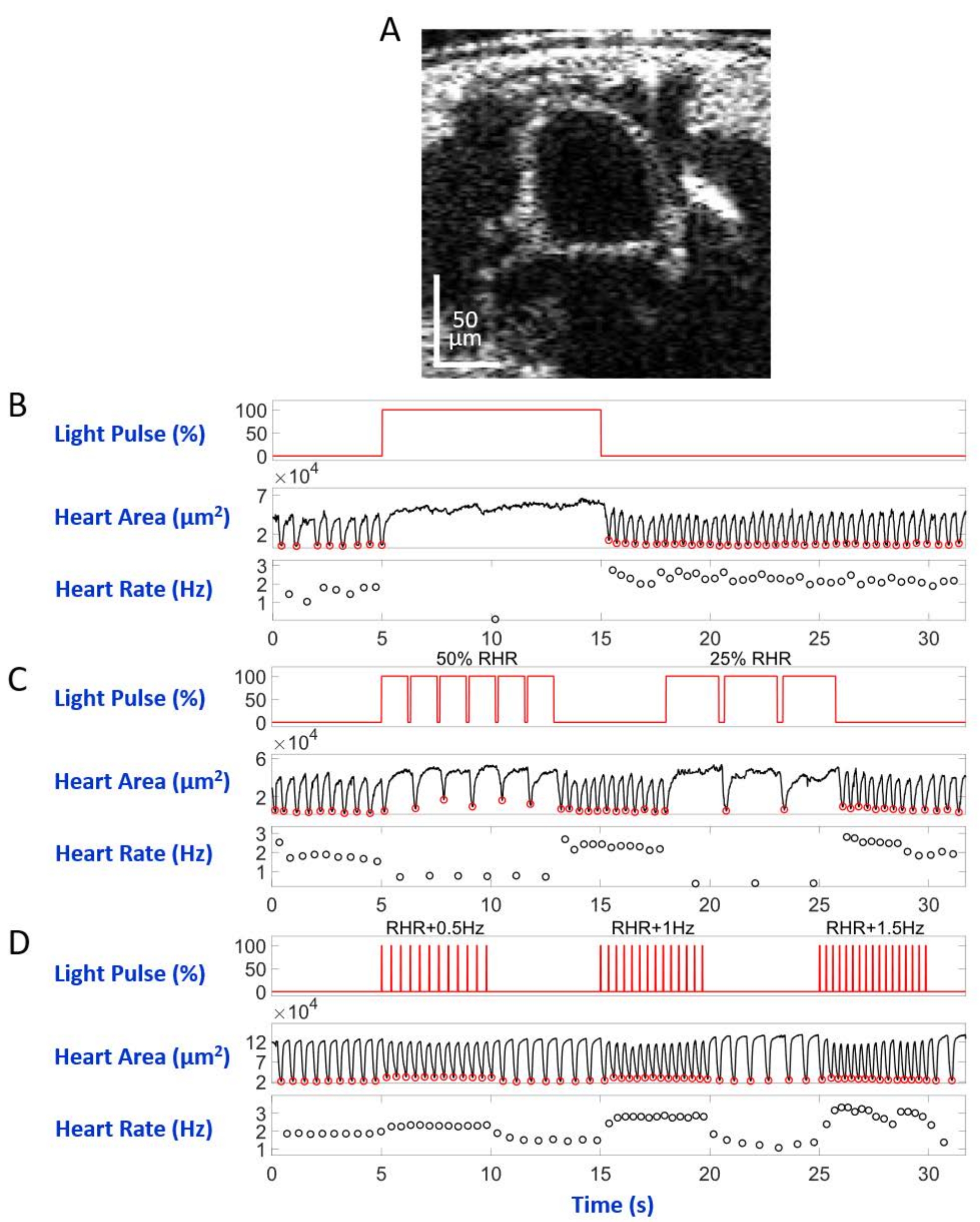

Abbildung 6: Simulation von Herzstillstand, Bradykardie und Tachykardie bei D. melanogaster Puppe . (A) OCT-Bild des Puppenkörperquerschnitts. Das Herz erscheint als Kreis unter der Körperoberfläche. (B) Grafische Darstellung des wiederherstellbaren Herzstillstands. Das obere Feld zeigt das Timing (X-Achse) der Rotlichtbeleuchtung (Y-Achse, Prozentsatz der Lichtquellenleistung). Das mittlere Feld zeigt die Veränderung des Herzbereichs (Y-Achse, Quadratmikrometer) im Laufe der Zeit (X-Achse). Das untere Feld zeigt die Herzfrequenzänderung (Y-Achse, Hertz) im Zeitverlauf (X-Achse). (C) Grafische Darstellung der eNpHR2.0-vermittelten restaurierbaren Bradykardie. Das obere Feld zeigt Impulse der Rotlichtbeleuchtung, die zwei Bradykardieperioden auslösen: 50% der RHR und 25% der RHR. Das mittlere und untere Feld zeigen Herzbereichs- bzw. Herzfrequenzänderungen. (D) Grafische Darstellung des Herzschrittes durch aktiviertes ReaChR. Das obere Bild zeigt eine Reihe von 20 ms Rotlichtimpulsen bei den Frequenzen RHR + 0,5 Hz, RHR + 1 Hz und RHR + 1,5 Hz. Die Herzkontraktionen folgen den Frequenzen des Lichtimpulses, wie auf den mittleren und unteren Feldern gezeigt. Bitte klicken Sie hier, um eine größere Version dieser Abbildung zu sehen.
Ergänzende Abbildung 1: Genetische Kreuzungen ersetzen TM3 Sb Balancer Chromosom durch TM6 Sb Tb. Junge Weibchen Hand-GAL4 w+/ TM3 Sb wurden mit nub-GAL4NP3537 tub-GAL80ts w+/ TM6 Sb Tb Männchen gekreuzt. Hand-GAL4 w+/ TM6 Sb Tb Nachkommen, einschließlich jungfräulicher Weibchen und Männchen, wurden ausgewählt (Screening auf pigmentierte Augen kombiniert mit tubbyer Körperform). Ausgewählte Fliegen wurden selbst gekreuzt, um einen stabilen Bestand zu etablieren. Bitte klicken Sie hier, um diese Datei herunterzuladen.
Ergänzende Abbildung 2: In Kontrollexperimenten ändert sich der Herzrhythmus der Wildtyplarve bei Rotlichtbeleuchtung nicht. (A) Während der Rotlichtbeleuchtung in der Wattlarve wurde kein Herzstillstand beobachtet. Das obere Feld zeigt die M-Mode-Herzbilder. Die rote Linie zeigt den Beleuchtungszeitpunkt an. Das mittlere und untere Feld zeigen den Herzbereich und die Herzfrequenz während der 32 s Bildgebungszeit. (B,C) Rotlichtimpulse verändern die Herzfrequenz in der Larve nicht. Die oberen Felder zeigen die M-Mode-Herzbilder. Die rote Linie zeigt den Beleuchtungszeitpunkt an. Das mittlere und untere Feld zeigen den Herzbereich und die Herzfrequenz während der 32 s Bildgebungszeit. Bitte klicken Sie hier, um diese Datei herunterzuladen.
Ergänzende Abbildung 3: In Kontrollexperimenten ändert sich der Herzrhythmus der Wildtyppuppe bei Rotlichtbeleuchtung nicht. (A) Während der Rotlichtbeleuchtung in der Wattlarve wurde kein Herzstillstand beobachtet. Das obere Feld zeigt die M-Mode-Herzbilder. Die rote Linie zeigt den Beleuchtungszeitpunkt an. Das mittlere und untere Feld zeigen den Herzbereich und die Herzfrequenz während der 32 s Bildgebungszeit. (B,C) Rotlichtimpulse verändern die Herzfrequenz in der WT-Puppe nicht. Die oberen Felder zeigen die M-Mode-Herzbilder. Die rote Linie zeigt den Beleuchtungszeitpunkt an. Das mittlere und untere Feld zeigen den Herzbereich und die Herzfrequenz während der 32 s Bildgebungszeit. Bitte klicken Sie hier, um diese Datei herunterzuladen.
Ergänzende Abbildung 4: D. melanogaster Larven und Puppen, die Hand> eNpHR2.0 oder Hand>ReaChR exprimieren, zeigen keine signifikanten HR-Veränderungen während der OCT-Bildgebung ohne Rotlichtbeleuchtung. (A) Die Herzfrequenz der Hand>eNpHR2.0-Larve. (B) Die Herzfrequenz der Hand>ReaChR-Larve . (C) Die Herzfrequenz der Hand>eNpHR2.0-Puppe. (D) Die Herzfrequenz der Hand>ReaChR-Puppe . Bitte klicken Sie hier, um diese Datei herunterzuladen.
Ergänzendes Video 1: Aktiviertes eNpHR2.0 verursacht Herzstillstand bei D. melanogaster Larve. Bitte klicken Sie hier, um dieses Video herunterzuladen.
Ergänzendes Video 2: Aktiviertes eNpHR2.0 verursacht Herzstillstand bei D. melanogaster Puppe. Bitte klicken Sie hier, um dieses Video herunterzuladen.
Ergänzendes Video 3: eNpHR2.0-vermittelte restaurierbare Bradykardie in D. melanogaster Larve. Bitte klicken Sie hier, um dieses Video herunterzuladen.
Ergänzendes Video 4: eNpHR2.0-vermittelte restaurierbare Bradykardie bei D. melanogaster Puppe. Bitte klicken Sie hier, um dieses Video herunterzuladen.
Ergänzendes Video 5: Herzschrittbildung durch aktiviertes ReaChR bei D. melanogaster Larve. Bitte klicken Sie hier, um dieses Video herunterzuladen.
Ergänzendes Video 6: Herzschrittbildung durch aktiviertes ReaChR bei D. melanogaster Puppe. Bitte klicken Sie hier, um dieses Video herunterzuladen.
