Opracowanie i optymalizacja wysokoprzepustowej konfiguracji do badania zakażeń Staphylococcus epidermidis i Mycobacterium marinum jako modelu do odkrywania leków

DOI:

10.3791/51649

⸱

June 26th, 2014

 ,  ,  ,  ,  ,  ,
1Institute of Biology, Leiden University, 2ZF-screens BV, 3Life Science Methods BV

In This Article

Summary

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Ten artykuł wideo opisuje potok o wysokiej przepustowości, który został pomyślnie ustanowiony do infekowania i analizowania dużej liczby zarodków danio pręgowanego, dostarczając nowego potężnego narzędzia do testowania związków i odkrywania leków przy użyciu całego organizmu kręgowców zwierzęcych.

Abstract

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Danio pręgowany stają się cennym narzędziem w fazie przedklinicznej badań przesiewowych odkrywania leków jako cały model zwierzęcy z możliwościami badań przesiewowych o wysokiej przepustowości. Mogą być one wykorzystywane do wypełnienia luki między testami komórkowymi na wcześniejszych etapach a walidacją in vivo w modelach ssaków, zmniejszając w ten sposób liczbę związków przechodzących do testów na znacznie droższych modelach gryzoni. W tym świetle w niniejszym manuskrypcie opisano nowy wysokowydajny rurociąg wykorzystujący danio pręgowanego jako system modelowy in vivo do badania zakażenia Staphylococcus epidermidis i Mycobacterium marinum. Taka konfiguracja pozwala na generowanie i analizę dużej liczby synchronicznych zarodków homogenicznie zakażonych. Co więcej, elastyczność potoku pozwala użytkownikowi na łatwe wdrożenie innych platform w celu poprawy rozdzielczości analizy w razie potrzeby. Połączenie danio pręgowanego wraz z innowacyjnymi technologiami o wysokiej przepustowości otwiera pole testowania i odkrywania leków na nowe możliwości, nie tylko ze względu na siłę wykorzystania całego modelu zwierzęcego, ale także ze względu na dużą liczbę dostępnych linii transgenicznych, które można wykorzystać do rozszyfrowania sposobu działania nowych związków.

Introduction

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Do tej pory danio pręgowany (Danio rerio) został z powodzeniem uznany za skuteczny model do badania różnych chorób zakaźnych1. Zarodek danio pręgowanego oferuje wyjątkowe możliwości obrazowania in vivo ze względu na jego przezroczystość i dużą liczbę istniejących transgenicznych linii reporterowych eksprymujących białka fluorescencyjne. Ta potężna kombinacja umożliwia śledzenie różnych typów komórek odpornościowych w czasie podczas interakcji z patogenami, takimi jak Mycobacterium marinum, najbliższy krewny M. tuberculosis2, lub Staphylococcus epidermidis, główny czynnik wywołujący infekcję związaną z biomateriałem3-5. W zarodkach danio pręgowanego można stosować różne drogi zakażenia w zależności od celów badania6.

Jedną z tych dróg infekcji jest wstrzyknięcie bakterii w żółtko. Główną zaletą tej metody w porównaniu z innymi jest to, że infekcja żółtkiem może być przeprowadzana automatycznie za pomocą zrobotyzowanego wstrzykiwania, co znacznie skraca czas iniekcji i pozwala na wysoką powtarzalność infekcji 7,8.

Poprzednia praca, użycie danio pręgowanego jako systemu modelowego o wysokiej przepustowości in vivo do badania infekcji S. epidermidis i M. marinum okazała się skuteczna 7,8. System ten jest w stanie przeprowadzić badania przesiewowe pod kątem postępu choroby poprzez zrobotyzowane wstrzykiwanie żółtka wczesnym zarodkom i wykorzystanie odczytu fluorescencji jako miary obciążenia bakteryjnego. Zgodnie z tym założeniem, konfiguracja ta została zoptymalizowana i stworzyła wysoce wydajny rurociąg o wysokiej przepustowości, który może generować dużą liczbę jednorodnie zakażonych zarodków i śledzić postęp infekcji w czasie po leczeniu wieloma związkami. Przy ustalonej konfiguracji możliwe jest wygenerowanie do 8 000 synchronicznych zarodków do badań przesiewowych w kierunku postępu choroby, przetwarzając w ten sposób do 2 500 zarodków na godzinę. Zarodki są sortowane na podstawie obciążenia bakteryjnego przy użyciu zautomatyzowanego systemu, co zapewnia jednorodne grupy zakażonych larw. Ponadto, aby potwierdzić konfigurację, na zarodkach zakażonych szczepem M. marinum E11 lub bardziej zjadliwym szczepem M9 przetestowano efekty referencyjne, o których wiadomo, że zapobiegają postępowi gruźlicy u ssaków.

To badanie szczegółowo opisuje wysokoprzepustowy rurociąg, który został stworzony, aby móc generować dużą liczbę zainfekowanych zarodków oraz późniejszą analizę postępu bakterii podczas rozwoju i po leczeniu złożonym.

Protocol

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

1. Szczepy bakterii i warunki wzrostu

  1. Przygotować S. epidermidis Inoculum
    1. Weź kilka pojedynczych kolonii z S. epidermidis szczep O-47, zawierający wektor ekspresyjny mCherry pochodzący z pWVW189 (De Boer L. niepublikowany) z płytki agarowej Luria Bertani (LB) uzupełnionej 10 μg/ml chloramfenikolu i hoduj przez noc w temperaturze 37 °C w 25 ml pożywki LB uzupełnionej 10 μg / ml chloramfenikolu do etapu midlog.
    2. Odwirować 1 ml kultury o stężeniu 12 000 x g przez 1 minutę, a następnie przemyć je 3x 1 ml sterylnego roztworu soli fizjologicznej buforowanej fosforanami (PBS) z 0,3% (v/v) Tween-80.
    3. Zmierzyć gęstość optyczną przy 600 nm (OD600) i rozcieńczyć zawiesinę bakteryjną do OD600 0,3 w 2% (w/v) poliwinylopirolidon40 (pvp40) w PBS. Uwaga: OD600 wynoszące 0,3 odpowiada 1,0 x 108 jednostek tworzących kolonie/ml (jtk/ml).
  2. Przygotować M. marinum Inoculum
    1. Pobrać kilka pojedynczych kolonii ze szczepu M. marinum M lub E11 zawierających wektor pSMT3-mCherry stabilnie eksprymujący mCherry10 z płytki agarowej Middlebrook 7H10 z 10% (v/v) wzbogaceniem Middlebrook OADC uzupełnionym 50 μg/ml higromycyny i hodować przez noc w temperaturze 28 °C w 10 ml bulionu Middlebrook 7H9 z 10% (v/v) wzbogaceniem Middlebrook ADC uzupełnionym 50 μg/ml higromycyny.
    2. Odwirować 1 ml kultury o sile 12 000 x g przez 1 minutę, a następnie przemyć ją 3x 1 ml sterylnego PBS z 0,3% (v/v) Tween-80.
    3. Zmierz OD600 i rozcieńczyć zawiesinę bakteryjną do OD600 0,3 w 2% (w/v) pvp40 w PBS. Uwaga: OD600 równe 1 odpowiada 1,0 x 108 jtk/ml.

2. Przygotuj jaja danio pręgowanego

  1. Umieścić maksymalnie 70 samców i 50 samic danio pręgowanego typu dzikiego oddzielnie w dużym statku hodowlanym. Uwaga: Umieść samicę ryby w dolnej części dużego statku hodowlanego.
  2. Wyjmij separator następnego dnia rano, aby danio pręgowany mógł rozpocząć rozmnażanie.
  3. Zebrać jaja na dnie dużego naczynia hodowlanego przez pojemnik na jaja do probówki o pojemności 50 ml wypełnionej wodą z jaj (60 μg/ml rozpuszczalnej soli morskiej
    4. ).

3. Igły iniekcyjne

  1. Zaopatrz się w dostępne na rynku szklane igły kapilarne wykonane na zamówienie o średnicy wewnętrznej 10 μm.

4. Eksperymentalny zarys iniekcji

  1. Zagotować 100 ml 1% (w/v) agarozy w wodzie jajecznej i schłodzić do około 40 °C. Wlać agarozę do płytki automatycznego mikrowstrzykiwacza i umieścić 1,024-dołkowy stempel w agarozie. Uwaga: Płytka jest gotowa do użycia po schłodzeniu.
  2. W oprogramowaniu operacyjnym automatycznego mikrowtryskiwacza kliknij "Kalibruj stage", a następnie kliknij siatkę studzienki "1024" i umieść płytkę agarozową w mikrowtryskiwaczu i skalibruj płytkę, klikając na ekranie w środkowej pozycji studzienki.
  3. Przejdź do "menu igieł" i kliknij "skalibruj uchwyt igły".
  4. Napełnić igłę do wstrzykiwań za pomocą końcówki do mikronaładowania 10 μl pvp40 zawierającej 100 jtk/nl S. epidermidis lub 30 jtk/nl M. marinum lub użyć pvp40 jako imitacji iniekcji.
  5. Umieść igłę w automatycznym mikrowstrzykiwaczu i skalibruj pozycję x, y, opuszczając lub przesuwając igłę w górę i klikając na ekranie w pozycji igły. Następnie skalibruj pozycję z igły, klikając na ekranie w pozycji końcówki igły.
  6. Rozprowadź jajka na siatce agarozowej za pomocą plastikowej pipety transferowej i usuń nadmiar wody z jajek. Umieść siatkę agarozową w automatycznym mikrowtryskiwaczu.
  7. Przejdź do "Menu wtrysku" i ustaw "Ciśnienie wtrysku" na 200 hPa, "Czas wtrysku" 0,2 sekundy i "Ciśnienie kompensacji" 15 hPa, co odpowiada 1 nl, w menu ustawień Femtojet.
  8. Kliknij przycisk "Wstrzyknij wszystko", aby wstrzyknąć całą płytkę.
  9. Zebrać jaja po wstrzyknięciu, myjąc je na szalce Petriego (92 x 16 mm), z maksymalną liczbą 70 zarodków na płytkę Petriego, i inkubować w temperaturze 28 °C.

5. Analiza cytometru przepływowego

  1. Przygotować cytometr przepływu dużych cząstek zgodnie z instrukcjami producenta i napełnić kubek na próbkę i pojemnik na płyn w osłonce wodą jajeczną.
  2. W oprogramowaniu operacyjnym przejdź do menu "PMT" i użyj następujących ustawień: 650 V dla kanału "Czerwony" i 0 V dla kanału "Zielony" i "Żółty". Następnie przejdź do menu "Progi" i użyj następujących ustawień: sygnał progowy "Gęstość optyczna": 975 mV (wartość COPAS: XL: 50) i minimalny "Czas przelotu" (TOF) do 320 μs (wartość COPAS XL: 800) w celu zmniejszenia wpływu zanieczyszczeń.
  3. W celu analizy bez sortowania zarodków przejdź do kroku 5.4, w celu analizy i sortowania zarodków na szalkę Petriego przejdź do kroku 5.5, a w celu analizy i sortowania zarodków na płytkę 96-dołkową przejdź do kroku 5.6.
  4. Umieść zarodki w kubku na próbkę i kliknij przycisk "start", aby rozpocząć analizę. Gdy wszystkie zarodki zostaną przeanalizowane, przerwij analizę, klikając przycisk "zatrzymaj". Zapisz dane, klikając "Przechowuj wszystko". Uwaga: Wszystkie dane są przechowywane jako pliki TXT, LMD, DAT, CSV i BSRT. Postępuj zgodnie z protokołem opisanym w kroku 5.7.
  5. Umieścić zarodki w pojemniku na próbkę i określić maksymalną liczbę 70 zarodków na płytkę do sortowania, wpisując liczbę 70 w menu "Sortowanie". Umieść pustą szalkę Petriego pod sorterem i kliknij "Sortowanie ręczne". Gdy szalka Petriego zostanie napełniona, zapisz dane, klikając "Przechowuj wszystko". Uwaga: Wszystkie dane są przechowywane jako pliki TXT, LMD, DAT, CSV i BSRT. Postępuj zgodnie z protokołem opisanym w kroku 5.7.
  6. Umieścić zarodki w kubku na próbkę i określić maksymalną liczbę 1 zarodka na studzienkę do sortowania, wpisując liczbę 1 w menu "Sortowanie". Umieść pustą 96-dołkową płytkę w lewym uchwycie płytki i kliknij przycisk "Napełnij płytkę". Po napełnieniu płytki 96-dołkowej zapisz dane, klikając przycisk "Przechowywać wszystko". Uwaga: Wszystkie dane są przechowywane jako pliki TXT, LMD, DAT, CSV i BSRT. Postępuj zgodnie z protokołem opisanym w kroku 5.7.
  7. Pobierz plik TXT, aby przetworzyć surowe dane, użyj następujących ustawień filtru danych: 'Wybór statusu': 40, a jeśli używasz modułu sortowania 'Sortowanie statusu': 6. Następnie użyj liczb z całkowitego sygnału fluorescencji z kanału "Czerwony", aby obliczyć średnią i błąd standardowy średniej. Wykreśl te zestawy danych na wykresach słupkowych lub punktowych.

6. Leczenie uzależnień od narkotyków

  1. Analizuj i sortuj zarodki zakażone M. marinum w dwóch równych grupach po 3 dniach od wstrzyknięcia (dpi) za pomocą cytometru przepływu dużych cząstek (krok 5.5). Traktować jedną grupę związkiem będącym przedmiotem zainteresowania w rozpuszczalniku nośnikowym, a drugą samym rozpuszczalnikiem nośnikowym (kontrola). Zastosuj podobne zabiegi do symulowanej kontroli wstrzykniętej, aby przetestować skutki uboczne antybiotyków.
  2. Powtórzyć analizę w 4 i 5 dpi (krok 5.5) i odświeżyć wodę z jaj lub wodę z jaj zawierającą ten związek.

7. Obrazowanie w wysokiej rozdzielczości

  1. Znieczulić zarodki 0,02% (w/v) buforowanym estrem etylowym kwasu 3-aminobenzoesowego (Trikaina) w wodzie jajecznej 10 minut przed analizą.
  2. Przygotować system Technologii Automatycznego Badania Kręgowców oraz Próbnik Dużych Cząstek zgodnie z instrukcjami producenta.
  3. Wybierz obrazy referencyjne odpowiadające wiekowi zarodków z menu "Obrazowanie – Obiekt – Ustawienia wykrywania".
  4. Wybierz liczbę zdjęć i orientację, które mają zostać wykonane przez system Vertebrate Automated Screening Technology z menu "Obrazowanie – Automatyczne zapisywanie obrazów".
  5. Umieścić 96-dołkową płytkę wypełnioną zarodkami (z kroku 5.6) w lewym uchwycie płytki próbnika dużych cząstek i kliknąć przycisk "Uruchom płytkę".
  6. Gdy zarodek zostanie wykryty i prawidłowo ustawiony, należy wykonać zdjęcie głowy i ogona oddzielnie za pomocą CLSM za pomocą 10-krotnego suchego obiektywu, a następnie zszyć obrazy za pomocą oprogramowania do przetwarzania obrazu.

Results

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Obecne wyniki pokazują, że udało się stworzyć wysokoprzepustowy potok do badania infekcji S. epidermidis i M. marinum, który może zostać rozszerzony na inne modele infekcji. Po pierwsze, wykorzystanie dużego statku hodowlanego (Rysunek 1A), w oparciu o system opublikowany przez Adatto i in. (2011)11, umożliwia generowanie dużej liczby jaj synchronicznych w pojedynczych zdarzeniach, zapewniając wysoką kontrolę procesu tarła. Aby móc wstrzyknąć dużą liczbę zarodków w krótkim czasie, zastosowano ulepszoną wersję wcześniej opracowanego zautomatyzowanego systemu mikroiniekcji7 (ryc. 1A). Aby ocenić, który etap rozwojowy jest najlepszy dla infekcji żółtkiem, zastrzyki z S. epidermidis i M. marinum wykonano na wszystkich różnych etapach od 1 do 512 komórek, zgodnie z opisem dokonanym przez Kimmel i in. (1995)12.

Wstrzyknięcia 100 jtk S. epidermidis między 16 a 128 komórkami dostarczyły najlepszego wzorca infekcji (Rysunek 2). Bakterie namnażały się w żółtku przez 3 dni i rozprzestrzeniały się w organizmie od 3 dpi. Wykonywanie iniekcji przed etapem 16 komórek prowadziło do wysokiej śmiertelności od 4 dpi, a wstrzyknięcie po stadium 256 komórek wykazało głównie wzrost bakterii wewnątrz żółtka, przy prawie żadnym rozprzestrzenianiu się bakterii wewnątrz ciała zarodka. Kwantyfikację obciążenia bakteryjnego przeprowadzono za pomocą analizy intensywności fluorescencji przy użyciu cytometru przepływu dużych cząstek, jak opisali Veneman i in. (2013)8 (Figura 3).

Obserwacje wykazały, że optymalnym etapem rozwoju dla wstrzyknięcia 30 cfu M. marinum jest od 16 do 128 etapu komórkowego dla szczepu E11 (Rysunek 4A) i między 16-64 stadium komórki dla bardziej zjadliwego szczepu M (Rysunek 4B). Zarodki wstrzyknięte na tych etapach wykazywały wzrost bakterii wewnątrz żółtka i rozprzestrzenianie się bakterii przez zarodek (ryc. 7). Zakażenie obydwoma szczepami we wcześniejszych stadiach wykazywało niespecyficzny uogólniony wzrost bakterii, prowadzący do śmierci zarodków po 4 dpi. Z kolei w zarodkach wstrzykiwanych w późniejszych stadiach obciążenie bakteryjne ograniczało się do żółtka.

Następnie, wstępne sortowanie za pomocą cytometru przepływu dużych cząstek (Rysunek 1B) wygenerowało duże jednorodne grupy zakażonych ryb, z wyłączeniem niezainfekowanych lub wysoce zainfekowanych zarodków (Rysunki 5A i 6A). Po wstępnym sortowaniu zarodki zakażone M. marinum leczono ryfampicyną, lekiem przeciwgruźliczym pierwszego rzutu. Wcześniejsze badania wykazały, że leczenie ryfampicyną w dawce 200 μM skutecznie zmniejsza zakażenie M. marinum u danio pręgowanego 7,13. Wykorzystując dużą liczbę jednorodnie zakażonych zarodków generowanych przy użyciu układu o wysokiej przepustowości, przeprowadzono leczenie różnymi dawkami. Zarodki zakażone szczepem M. marinum M i leczone przez 48 godzin 12, 24 i 200 μM ryfampicyną wykazały skuteczne zmniejszanie infekcji prątkami w sposób zależny od dawki (ryc. 5B). Ze względu na skuteczne zmniejszenie infekcji przy użyciu ryfampicyny w dawce 200 μM, stężenie to wykorzystano w przyszłych eksperymentach. Zgodnie z poprzednim wynikiem, badając progresję obciążenia bakteryjnego przy użyciu szczepu M. marinum E11, zaobserwowano znaczne zmniejszenie w ciągu 24 godzin i później po leczeniu 200 μM ryfampicyną (ryfampicyna 200 μM) (Figura 6B).

Ponadto, jeśli wymagane jest obrazowanie tych zarodków w dużym powiększeniu, mogą one być automatycznie wyświetlane na 96-dołkowych płytkach (Rysunek 1C), skąd próbki mogą być analizowane za pomocą systemu Technologii Automatycznego Badania Kręgowców z Próbnikiem Dużych Cząstek zamontowanym na CLSM.

System Technologii Automatycznego Badania Kręgowców z Próbnikiem Dużych Cząstek to system, który można zamontować na mikroskopie CLSM lub stereoskopowym. Urządzenie to umożliwia automatyczne ładowanie żywych lub utrwalonych zarodków z 96-dołkowej płytki lub pojemnika zbiorczego przez szklaną kapilarnę i ustawia je przed kamerą pod żądanym kątem (np. grzbietowym lub bocznym). Obrazy zarodka we wszystkich orientacjach mogą być wykonywane za pomocą kamery pokładowej lub zewnętrznego CLSM (ryc. 7). Zarodki zostaną następnie przeniesione do pojemnika na odpady lub pojemnika na odpady.

figure-results-1
Rysunek 1. Zarys eksperymentalny głównego nurtu. A) Dorosłe ryby są łączone w pary, jaja są zbierane, wyrównywane na płytce agarozowej i wstrzykiwane. B) Wstrzyknięte jaja są inkubowane w temperaturze 28 °C i są wstępnie sortowane w celu ewentualnego leczenia farmakologicznego. C) Dalsza analiza za pomocą cytometru przepływu dużych cząstek i/lub automatycznego systemu badań przesiewowych próbnika dużych cząstek/kręgowców z CLSM. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-2
Rysunek 2. Ustalenie najlepszego stadium komórkowego do wstrzyknięcia żółtka S. epidermidis. Zarodki danio pręgowanego wstrzykiwano do żółtka na różnych etapach rozwoju od 1 do 512 komórek ze 100 jtk S. epidermidis. Zarodki, którym wstrzyknięto między 1 a 8 komórką, wykazywały wzrost bakterii w żółtku i wysoką śmiertelność od 4 dpi. Zarodki, którym wstrzyknięto między 16 a 128 stadium komórkowym, wykazywały wzrost bakterii w żółtku i wewnątrz organizmu od 3 dpi. Zarodki, którym wstrzyknięto między 256 a 512 komórkami, wykazywały wiele bakterii we wnętrzu żółtka. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-3
Rysunek 3. Kwantyfikacja obciążenia bakteryjnego za pomocą cytometru przepływu dużych cząstek. 100 jtk S. epidermidis wstrzyknięto do żółtka zarodków danio pręgowanego. A) Do 5 dpi, każdego dnia, grupy 10 zarodków były homogenizowane i posiewane bezpośrednio, pokazując średni wykładniczy wzrost w oparciu o dwie repliki biologiczne (słupki błędów = SEM). B) Analiza cytometru przepływu dużych cząstek pokazuje średni sygnał fluorescencji z zarodków bez iniekcji i z wstrzyknięciem S. epidermidis. Przeanalizowano 30-160 zarodków na stan (słupki błędów = SEM), różne litery wskazują na statystycznie istotne różnice za pomocą ANOVA w jedną stronę, a następnie test post-hoc Tukeya (P < 0,001), ns: różnice nieistotne. C) Korelacja między jtk a średnim sygnałem fluorescencji grup 10 zarodków zakażonych S. epidermidis (słupki błędu = SEM). Rysunek ten został zmodyfikowany na podstawie Veneman et al. (2013)8. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-4
Rysunek 4. Ustalenie najlepszego stadium komórkowego do wstrzyknięcia żółtka M. marinum. Zarodki danio pręgowanego wstrzykiwano na wszystkich różnych etapach rozwoju od 1 do 512 komórek z 30 jtk M. marinum E11 i szczepem M. A, B) Zarodki wstrzyknięte od 1 do 8 komórek wykazywały podobne rozprzestrzenianie się i śmiertelność w przypadku obu szczepów. A) Zarodki, którym wstrzyknięto szczep E11 w stadium 16-128 komórek, wykazywały powstawanie ziarniniaków i zakażenie ogólnoustrojowe, podczas gdy te wstrzyknięte w stadium od 256 do 512 komórek utrzymywały obciążenie bakteryjne w żółtku. B) Zarodki, którym wstrzyknięto szczep M między 16-64 komórkami, wykazywały tworzenie się struktur przypominających ziarniniaka i zakażenie ogólnoustrojowe, podczas gdy te wstrzyknięte od 128 do 512 komórek utrzymywały obciążenie bakteryjne w żółtku. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-5

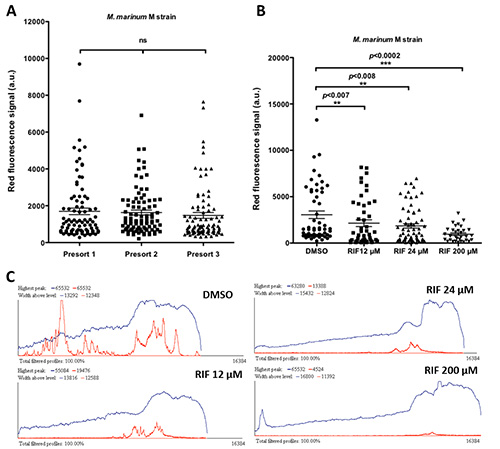

Rysunek 5. Leczenie ostrego zakażenia M. marinum lekiem przeciwgruźliczym pierwszego rzutu. Zarodki, którym wstrzyknięto między 16 a 64 komórkami 30 jtk szczepu M. marinum M, przepuszczono przez cytometr przepływu dużych cząstek w temperaturze 3 dpi, aby po odrzuceniu zarodków niezakażonych i/lub wysoce zakażonych. A) Fluorescencja poszczególnych zarodków w obu grupach. B) Zarodki leczone ryfampicyną (RIF) przez 48 godzin w dawkach 12, 24 i 200 μM analizowano w temperaturze 4 dpi; Ich obciążenie bakteryjne jest znacznie zmniejszone. C) Reprezentatywne profile COPAS zarodków leczonych DMSO i ryfampicyną w dawkach 12, 24 i 200 μM przez 24 godziny. Obciążenie i rozmieszczenie bakterii jest oznaczone czerwonymi pikami. Niebieska linia przedstawia profil elementu posortowanego (zarodek danio pręgowanego o wartości 4 dpf) przez COPAS. Przeanalizowano 60-90 zarodków w każdym stanie. Każdy punkt danych reprezentuje pojedynczy zarodek. Wartości są podawane jako średnia ± SEM. ns: różnice nieistotne. Analizę istotności statystycznej różnic przeprowadzono za pomocą jednokierunkowej ANOVA, a następnie testu post-hoc Tukeya. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-6
Rysunek 6. Leczenie przewlekłego zakażenia M. marinum lekiem przeciwgruźliczym pierwszego rzutu. Zarodki, którym wstrzyknięto między 16 a 64 komórkami 30 jtk szczepu M. marinum E11, przepuszczono przez cytometr przepływu dużych cząstek w temperaturze 3 dpi, aby po odrzuceniu zarodków niezakażonych i/lub wysoce zakażonych. A) Fluorescencja poszczególnych zarodków w obu grupach. B) Analizowano zarodki leczone ryfampicyną (RIF) w dawce 200 μM przez 4 dni, wykazując znaczne zmniejszenie obciążenia bakteryjnego po 1 dniu leczenia. Przeanalizowano 90 zarodków w każdym stanie. Wartości są podane jako średnia ± SEM. Różne litery wskazują na znaczące różnice między punktami czasowymi tego samego zabiegu. * wskazuje na istotne różnice w stosunku do grupy kontrolnej. NS: Różnice nieznaczące. Analizę istotności statystycznej różnic przeprowadzono za pomocą jednokierunkowej ANOVA, a następnie testu post-hoc Tukeya. (P < 0,05). Rysunek B) został zmodyfikowany na podstawie Spaink et al. (2013)13. Kliknij tutaj, aby zobaczyć większą wersję tego rysunku.

figure-results-7
Rysunek 7. Wynik wstrzyknięcia żółtka M. marinum E11 zobrazowany przy użyciu technologii automatycznych badań przesiewowych kręgowców i CLSM. Konfokalny stos Z (zszyte 3 obrazy) zarodka 5 dpi fli1-egfp14. A) Żywy zarodek wykazujący namnażanie się bakterii M. marinum E11 (czerwony) w całym organizmie. B) Utrwalony zarodek fli-egfp o rozdzielczości 5 dpi wykazujący bakterie M. marinum E11 (czerwone) w całym organizmie kolokalizujące się z leukocytami (jasnoniebieskimi) wykrytymi przez barwienie immunologiczne L-plastyny15.

Discussion

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Metodologia wysokiej przepustowości opisana w tym artykule zapewnia szybki i ekonomiczny proces badań przesiewowych dużej liczby zarodków i larw ryb z różnymi typami infekcji. Zastosowanie dużego zbiornika hodowlanego zamiast tradycyjnych jedno- lub rodzinnych zbiorników hodowlanych ułatwiło kontrolę procesu tarła i wytwarzanie większej liczby synchronicznych jaj. Dzięki ulepszonej wersji zautomatyzowanego systemu mikroiniekcji7 możliwe jest wstrzyknięcie do 2500 komórek jajowych w tym samym etapie komórkowym w ciągu 1 godziny. Dzięki tym aktualizacjom i ulepszonemu oprogramowaniu możliwe jest wstrzyknięcie większej liczby komórek jajowych niż było to możliwe wcześniej, co można wykorzystać do wykonywania dużych badań przesiewowych leków z proliferacją bakterii jako odczytem. Jednak metoda ta jest nadal ograniczona do wstrzykiwania żółtka, innych dróg iniekcji, na przykład opisanych przez Benarda i wsp. (2012)Miejmy nadzieję, że 6 zostanie włączony do zautomatyzowanego systemu mikroiniekcji w najbliższej przyszłości.

Chociaż metody te są porównywane do badań przesiewowych danio pręgowanego, byłyby one przydatne również w przypadku innych gatunków ryb. Na przykład wykazano, że karp pospolity ma zalety w badaniach przesiewowych leków. Podobnie jak danio pręgowany, ikra i zarodki we wczesnym stadium rozwoju karpia pospolitego są przezroczyste, ale ich główną zaletą jest duży rozmiar ikry wynoszący setki tysięcy jaj i dostępność linii wsobnych, które oferują bardziej stałe tło genetyczne16.

Analiza dużych ilości zakażonych zarodków odbywa się za pomocą wysokoprzepustowego cytometru przepływowego z dużymi cząstkami. To urządzenie może sortować analizowane zarodki na płytki wielodołkowe lub szalkę Petriego, dzięki czemu jest szczególnie przydatne do testowania dużej liczby związków. Jeśli wymagana jest wyższa rozdzielczość obrazowania, konfiguracja jest dostosowywana w taki sposób, że technologia cytometru przepływu dużych cząstek może być wykorzystana do wstępnego badania przesiewowego, a następnie analizy próbek przy średniej przepustowości i wyższej rozdzielczości. Można to zrobić za pomocą technologii zautomatyzowanych badań przesiewowych kręgowców17,18. To urządzenie może automatycznie pobierać żywe lub utrwalone zarodki między 2 a 7 dniem po zapłodnieniu z wielodołkowej płytki lub pojemnika zbiorczego, obrazować 360° przez naczynia włosowate za pomocą CLSM lub mikroskopii stereoskopowej i ponownie wyrzucać do 2 pojemników zbiorczych, umożliwiając ręczne sortowanie zarodków na podstawie obrazów mikroskopowych. Przyszłe ulepszenia umożliwią sortowanie zarodków po obrazowaniu na płytkę wielodołkową, co umożliwi automatyczne badanie przesiewowe dużej liczby pojedynczych zarodków w czasie za pomocą CLSM. Zakładając, że w przyszłych zastosowaniach system Vertebrate Automated Screening Technology może być również połączony z technologią cytometru przepływu dużych cząstek bez konieczności wcześniejszego dozowania larw do płytek wielodołkowych, doprowadzi to do bardziej zaawansowanego sortowania.

W artykule opisano ustanowienie i optymalizację wysokoprzepustowej konfiguracji do badania infekcji S. epidermidis i M. marinum jako modelu odkrywania leków. Wykazano w nim, że wynik tych bakterii wstrzykniętych do żółtka zależy od etapu rozwoju jaj w momencie wstrzyknięcia. Wstrzyknięcie M. marinum E11 w stadium 16-128 komórek lub szczepu M w stadium 16-64 komórek prowadzi do tego samego wzorca infekcji, co wstrzyknięcie do żyły ogonowej 2,6. Jednak ta konfiguracja nie ogranicza się tylko do namnażania patogenów bakteryjnych. Wykazano wcześniej, że możliwe jest zrobotyzowane wstrzykiwanie roztworów zawierających DNA, RNA lub morfoliny w celu przeprowadzenia badań nad transgenezą, nadekspresją i nokautem genów,odpowiednio13. Ponadto wykazano, że ta konfiguracja jest również przydatna do badania proliferacji i migracji komórek rakowych. W związku z tym proces ten stanowi wszechstronną metodę wysokoprzepustowych badań przesiewowych różnych mechanizmów sygnałowych w kontekście odporności wrodzonej, stosowanej w chorobach zakaźnych i rozwoju raka. Badania te można łączyć z innymi w celu odkrywania leków, ale także z analizą możliwych skutków toksycznych zidentyfikowanych leków.

Disclosures

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

J.S jest właścicielem firmy Life Science Methods BV, która produkuje instrumenty użyte w tym artykule.

Acknowledgements

$$\rightleftharpoonup{xx}$$ $$\longleftharp{xx}$$, $$\longrightharp{xx}$$,

Jesteśmy wdzięczni Leonie de Boer i Bas Zaat (Akademickie Centrum Medyczne) za dostarczenie nam szczepu S. epidermidis O-47. Dziękujemy Rico Bongaartsowi, Francisowi Smetowi i Angeli Comas (Union Biometrica) za pomoc i porady dotyczące analizy COPAS XL i VAST BioImager. Dziękujemy Davy'emu de Wittowi, Ulrike Nehrdich i Laurze van Hulst za opiekę nad rybami, a także innym kolegom z Uniwersytetu w Lejdzie za pomocne dyskusje. Badania te stanowią część projektu P5.03 IBIZA programu badawczego Instytutu Materiałów Biomedycznych, współfinansowanego przez holenderskie Ministerstwo Gospodarki oraz programu Smart Mix (NWOA_6QY9BM) Ministerstwa Gospodarki Holandii oraz Ministerstwa Edukacji, Kultury i Nauki Holandii. Dodatkowe wsparcie uzyskano w ramach unijnego projektu ZF-Health (FP7-Health-2009-242048), a RMJ otrzymał wsparcie w ramach stypendium Marie Curie jako doświadczony badacz w unijnej sieci szkoleń wstępnych FishForPharma (PITN-GA-2011-289209). SJR otrzymało dofinansowanie ze środków Wspólnego Przedsięwzięcia na rzecz Inicjatywy w zakresie Leków Innowacyjnych na podstawie umowy o udzielenie dotacji nr 115337, którego środki pochodzą z wkładu finansowego z Siódmego Programu Ramowego Unii Europejskiej (7PR/2007-2013) oraz wkładu rzeczowego przedsiębiorstw EFPIA. Autorzy dziękują również za wsparcie finansowe ze strony Funduszu Uniwersytetu w Lejdzie (LUF) na rzecz robotyki oraz z firmy Cyttron w ramach programu Besluit Subsidies Investeringen Kennisinfrastructuur, który z kolei jest wspierany finansowo przez Holenderską Organizację Badań Naukowych dla urządzeń do obrazowania. Zakup systemu COPAS był częściowo wspierany przez Wydział Nauk o Ziemi i Naukach Przyrodniczych (ALW) przy wsparciu finansowym Holenderskiej Organizacji Badań Naukowych (NWO, 834.10.004).

Materials

List of materials used in this article
NameCompanyCatalog NumberComments
Middlebrook 7H10 agarBD Bioscience, Franklin Lakes, New Jersey, USA262710
Middlebrook 7H9 bulionBD Bioscience, Franklin Lakes, New Jersey, USA271310
BBL Middlebrook Wzbogacanie katalazy dekstrozy albuminy kwasu oleinowego (OADC)BD Bioscience, Franklin Lakes, New Jersey, USA211886
BBL Wzbogacanie katalazy dekstrozy albuminowej (ADC) w Bml MiddlebrookBD Bioscience, Franklin Lakes, New Jersey, Stany Zjednoczone211887
Agar LBSigma-Aldrich, Saint Louis, Missouri, StanyZjednoczone L5542Wielu dostawców
Bulion LBSigma-Aldrich, Saint Louis, Missouri, USAL3022Wielu dostawców
ChloramfenikolBio-connect, Huissen, Holandia16785.03Wielu dostawców
HigromycynaBio-connect, Huissen, Holandia25966.01Wielu dostawców
Tween-80Sigma-Aldrich, Saint Louis, Missouri, USAP1754Wielu dostawców
Poliwinylopirolidon40Calbiochem, San Diego, Kalifornia, USA529504Wielu dostawców
Sól metanosulfonianu etylu 3-aminobenzoesanu etylu (Trikaina)Sigma-Aldrich, Saint Louis, Missouri, USAA5040
AgaroseSphaero-Q, Gorinchem, HolandiaS103Wielu dostawców
Natychmiastowa sól morskaoceaniczna Sera Marin, Heinsberg, Niemcy5460
iSPAWNTechniplast, Buguggiate, WłochyiSPAWN
Zautomatyzowany system mikroiniekcjiLife Science Methods BV, Leiden, Holandia Zautomatyzowanysystem
mikroiniekcjiAnalizator i sortownik cząstek złożonych obiektów XL (COPAS XL)Union BioMetrica Inc., Holliston, Massachusetts, Stany Zjednoczonekręgowców COPAS XL
BioImager (VAST BioImager)Union BioMetrica Inc., Holliston, Massachusetts, Stany ZjednoczoneVAST BioImager
LP SamplerUnion BioMetrica Inc., Holliston, Massachusetts, USAPróbnik
Konfokalny skan laserowy mikroskopLeica Microsystems, Wetzlar, NiemcyTCS SL
Igła iniekcyjna 10 i mikro; m średnica wewnętrznaQvotek, Mississauga, Kanada
Technologia automatycznego badania przesiewowego LP
